Процедуры ремонта исполнительного механизма управления режимами

осмотр

1. 1
   Выключите зажигание.
2. 2
   Отсоедините разъем привода управления режимами.
3. 3
   Убедитесь, что исполнительный механизм управления режимами работает в режиме оттаивания, когда 12 В подключено к клемме 3, а заземление — к клемме 7. Убедитесь, что привод управления режимом работает в режиме вентиляции при обратном подключении.



   1. - 2. - 3. Режим разморозки 4. Масса датчика

   5. Сигнал обратной связи 6. Датчик (+5В) 7. Режим вентиляции

4. 4
   Подсоедините разъем привода управления режимами.
5. 5
   Включите зажигание.
6. 6
   Проверьте напряжение между клеммами 5 и 4. Спецификация

   Положение двери	Напряжение (В)	Обнаружение ошибки
   вентиляция	0,3±0,15	Низкое напряжение: 0,1 В или меньше Высокое напряжение: 4,9 В или более
   Разморозка	4,7±0,15


   Он будет сообщать о текущем положении привода органам управления.
7. 7
   Если привод управления режимом работает плохо, замените на заведомо исправный исполнительный механизм управления режимами и проверьте его правильность. операция. Используйте замененный привод, если он хорошо работает.

Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)
3. 3
   Снимите канал душа водителя (А) после ослабления крепежного винта.



4. 4
   Опустите рулевую колонку после ослабления крепежных болтов. (См. Система рулевого управления — «Рулевая колонка и вал»)
5. 5

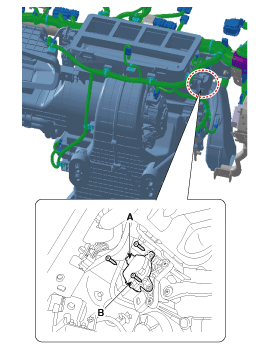

   Отсоедините разъем привода управления режимами (А). Затем снимите исполнительный механизм управления режимами (B), предварительно ослабив крепежные винты.



6. 6
   Установите в порядке, обратном снятию.
7. 7
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
8. 8
   Снимите основную подушку безопасности в сборе. (См. раздел «Кузов» — «Главная аварийная подушка в сборе»)
9. 9

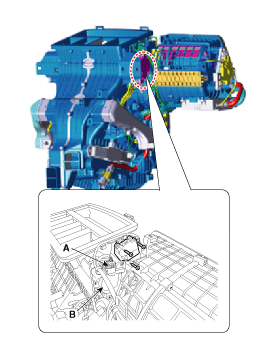

   Отсоедините разъем привода управления режимами (А). Затем снимите исполнительный механизм управления режимами (B), предварительно ослабив крепежные винты.



10. 10
    Установите в порядке, обратном снятию.
