Процедуры диагностики смарт-ключа

осмотр

Самодиагностика с помощью GDS Дефекты системы смарт-ключей можно быстро диагностировать с помощью ГДС. GDS быстро управляет приводом для контроля входных/выходных значений и самодиагностика. Ниже приведены основные проблемы в системе SMART KEY.

1. 1
   Проблема с вводом устройства SMART KEY.
2. 2
   Проблема в блоке SMART KEY.
3. 3
   Проблема с выходом устройства SMART KEY.
4. 4
   Блок SMART KEY Проблема ввода: диагностика переключателя
5. 5
   Проблема с блоком SMART KEY: диагностика связи
6. 6
   Проблема с выходом блока SMART KEY: диагностика антенны и переключателя
7. 7
   Подсоедините кабель GDS к разъему канала передачи данных на нижней панели аварийного щитка со стороны водителя и включите питание GDS.
8. 8

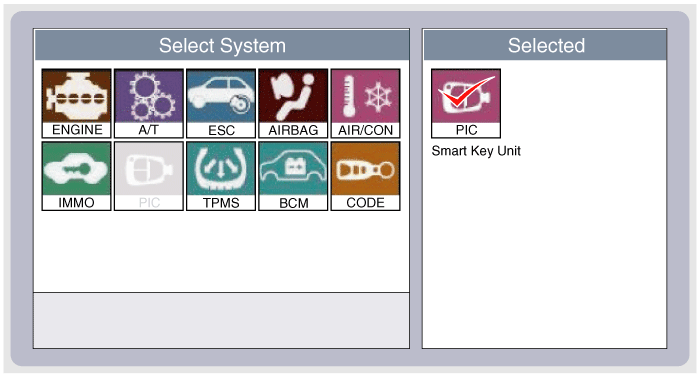

   Выберите модель автомобиля, а затем систему SMART KEY.



9. 9
   Выберите «Устройство SMART KEY».
10. 10

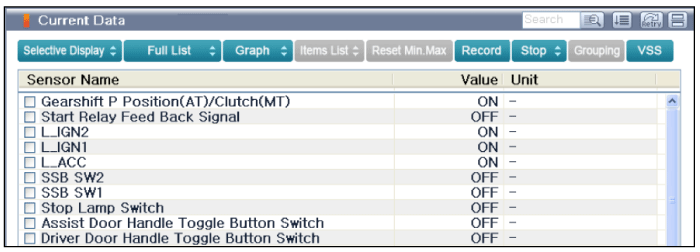

    После включения IG выберите «Текущие данные».



11. 11
    Это меню показывает состояние каждого переключателя на сканере после того, как он был подключен к процессу «текущие данные».

    Отображать	Описание
    FL Тумблер	ON : Кнопка на ручке двери водителя включена.
    FR Тумблер	ON : Кнопка на вспомогательной ручке двери включена.
    Магистральный переключатель	ON : Кнопка внешней линии включена.
    Положение шестерни P	ON: Рычаг переключения передач находится в положении P.
    IGN 1	ON: переключатель IGN находится в положении IG.
    АКК	ON: переключатель IGN находится в положении ACC.
    Нажимной переключатель	ON : Нажимной переключатель включен.
    Внешний зуммер	ВКЛ : Зуммер включен.

12. 12
    Диагностика связи проверяет нормальную работу каждого компонента.
13. 13
    Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
14. 14

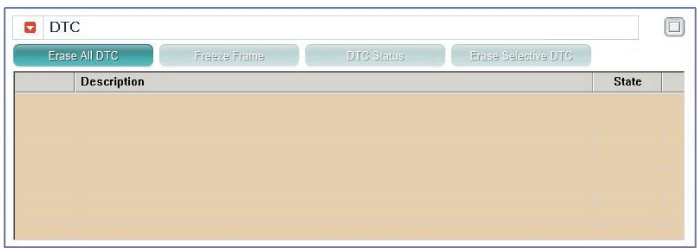

    После включения зажигания выберите «DTC».



15. 15
    Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
16. 16

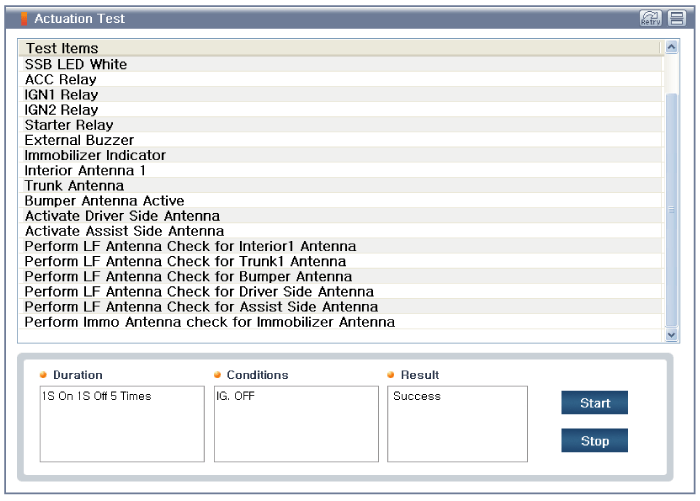

    После включения зажигания выберите «ПРОВЕРКА ПРИВОДА».
17. 17
    Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью GDS.



18. 18
    Если светодиод смарт-ключа мигает, смарт-ключ исправен.
19. 19
    Если светодиод смарт-ключа не мигает, проверьте напряжение батареи смарт-ключа.
20. 20
    Активация антенны

    • ИНТЕРЬЕР Антенна
    • Магистральная антенна
    • БАМПЕР/Антенна
    • DRV_DR Антенна
    • Антенна AST_DR
21. 21
    Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
22. 22

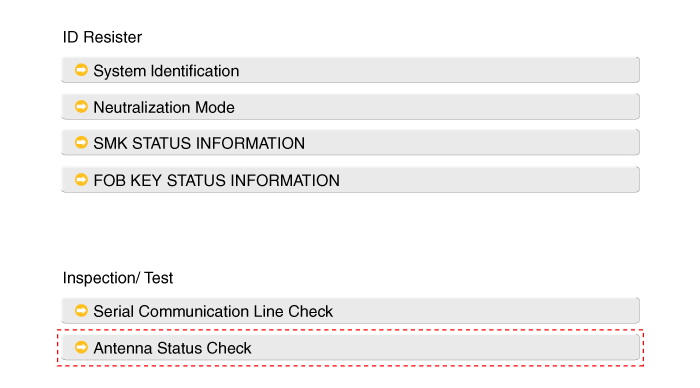

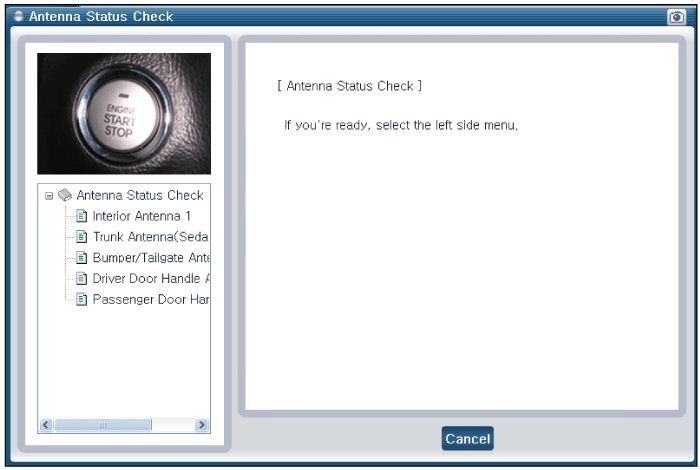

    Выберите «Проверка состояния антенны».



23. 23

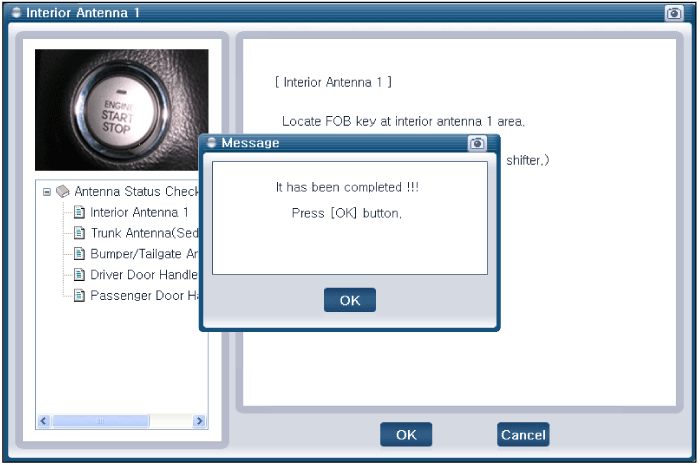

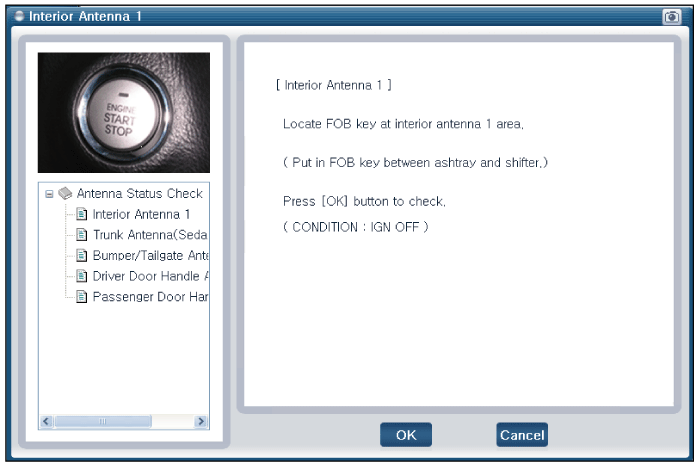

    После включения IG выберите «Проверка состояния антенны».



24. 24
    Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью GDS.





25. 25
    Если смарт-ключ работает нормально, это означает, что соответствующую антенну, смарт-ключ (передача и прием) и внешний ресивер тоже в норме.
26. 26
    Состояние антенны

    • ИНТЕРЬЕР Антенна
    • Магистральная антенна
    • БАМПЕР/Антенна
    • DRV_DR Антенна
    • Антенна AST_DR
27. 27
    Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
28. 28

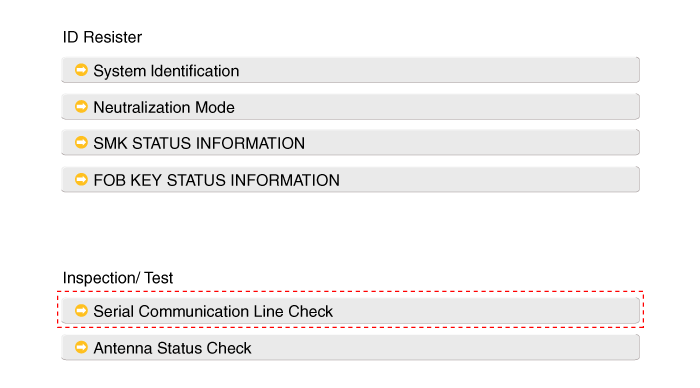

    Выберите «Проверка последовательной линии связи».



29. 29

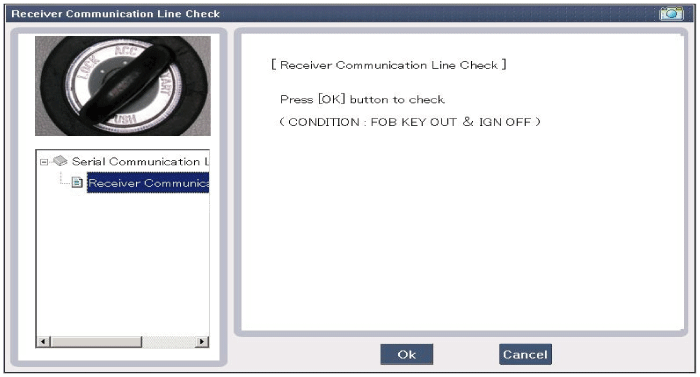

    После включения зажигания выберите «Проверка линии связи приемника».



30. 30
    Проверьте линию последовательной связи с помощью GDS.
31. 31
    Если смарт-ключ работает нормально, это означает, что связь блока смарт-ключа и внешнего приемника также в норме.
32. 32
    В случае ненормальной работы смарт-ключа проверьте следующие пункты:

    • Отключена или не отвечает внешняя линия связи приемника
    • Отключение линии связи внешнего приемника и заземление.
33. 33
    Установите смарт-ключ в следующей заштрихованной области и убедитесь, что IG включен.



34. 34
    Если зажигание включено, антенна работает нормально.
35. 35
    Проверьте режим зажигания внутренней антенны.
36. 36
    Установите смарт-ключ в следующей заштрихованной области и активируйте антенну. Убедитесь, что светодиод смарт-ключа мигает.



37. 37
    Если светодиод смарт-ключа не мигает, проверьте, находится ли антенна в затененной зоне.



38. 38
    Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
39. 39

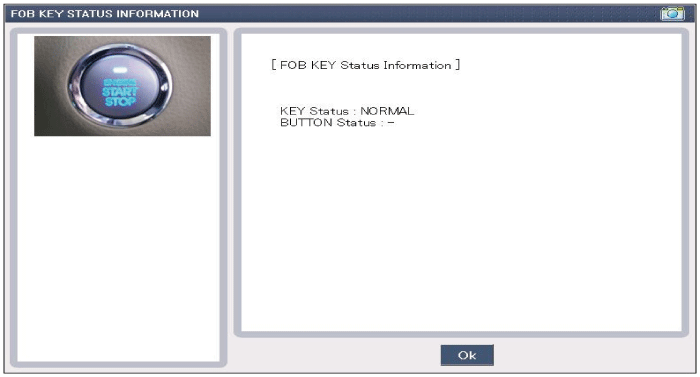

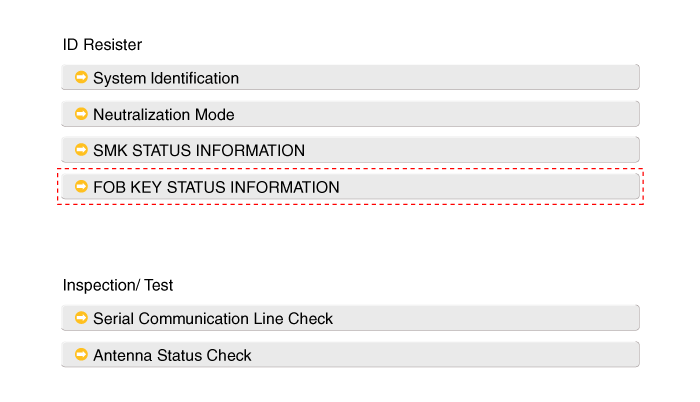

    После ВКЛЮЧЕНИЯ ЗАЖИГАНИЯ выберите «ИНФОРМАЦИЯ О СОСТОЯНИИ КЛЮЧА БРЕЛКА».





40. 40
    Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
41. 41

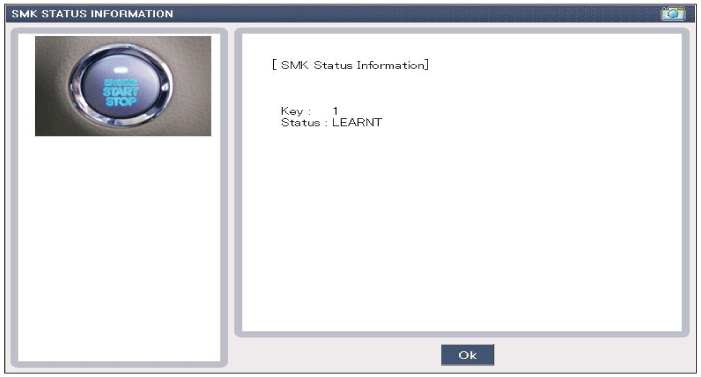

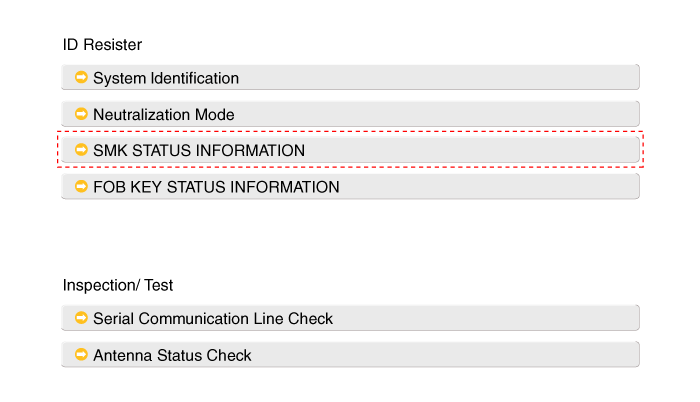

    После IGN ON выберите «SMK STATUS INFORMATION».





42. 42
    Подсоедините кабель GDS к разъему канала передачи данных на нижней панели накладки со стороны водителя.
43. 43

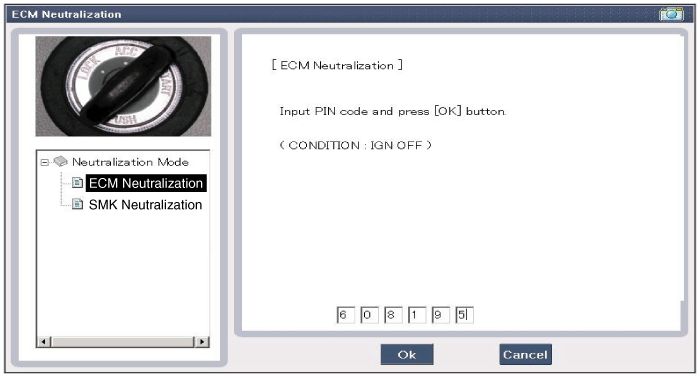

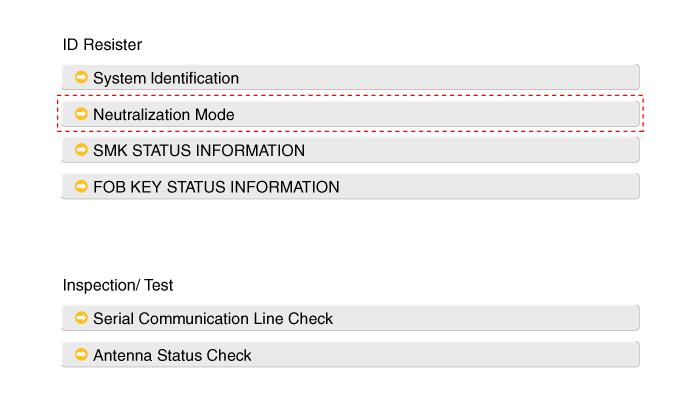

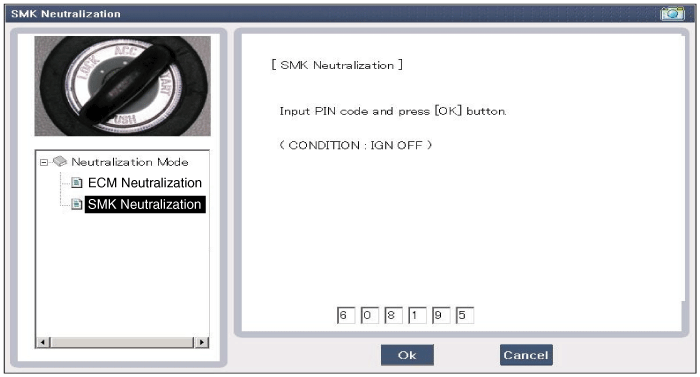

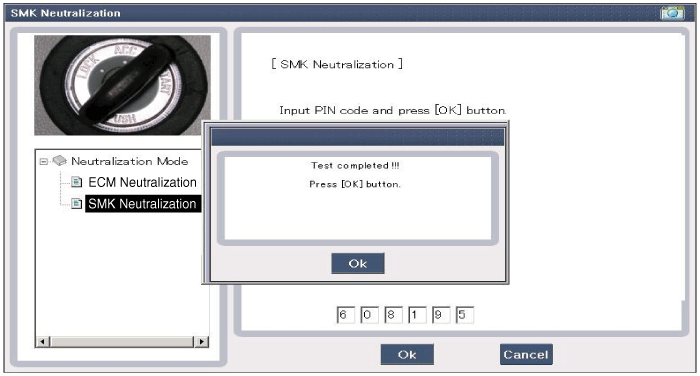

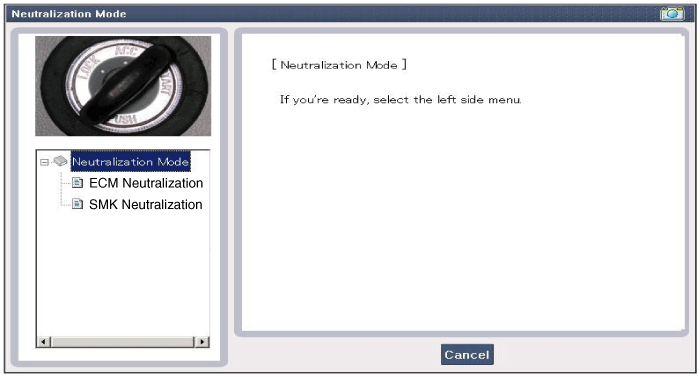

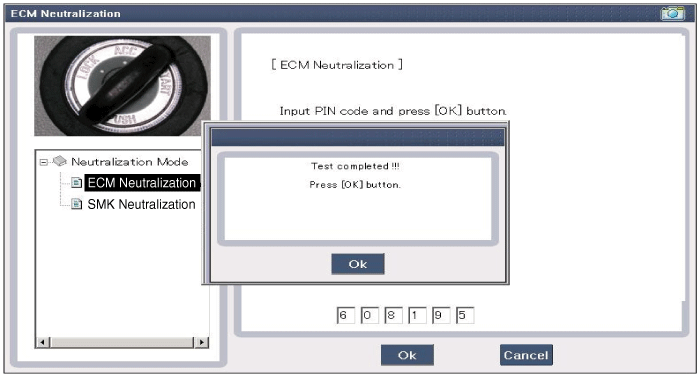

    После IGN ON выберите «Режим нейтрализации».















Следующие три диагностических решения будут основным процессом решения большинства проблем. Диагностика переключателя Диагностика связи с GDS (самодиагностика) Диагностика срабатывания антенны Проверка состояния антенны Проверка состояния последовательной связи Проверка срабатывания внутренней антенны Проверка статуса FOB Проверка состояния смарт-ключа Проверка статуса нейтрализации Список входных сигналов

Нет.	Имя элемента	Единица
1	SSB SW1	-
2	SSB SW2	-
3	АКК	-
4	IGN1	-
5	IGN2	-
6	Положение передачи «P» (A/T) Сцепление ПО (М/Т)	-
7	Тормоз SW	-
8	Кнопка блокировки двери FL	-
9	Кнопка блокировки двери FR	-
10	Напряжение батареи	-
11	Скорость колеса	-
12	об/мин	-
13	Предохранитель стоп-сигнала	-
14	Начать обратную связь	-

Список приводов

Нет.	Имя элемента	Состояние
1	Контрольная лампа иммобилайзера (кластер)	Включение зажигания Двигатель выключен
2	Внешний зуммер	Включение зажигания Двигатель выключен
3	Внутренняя антенна активна	Включение зажигания Двигатель выключен
6	Бампер/багажник Антенна активна	Включение зажигания Двигатель выключен
7	DRV_DR Антенна активна	Включение зажигания Двигатель выключен
8	AST_DR Антенна активна	Включение зажигания Двигатель выключен
9	Подсветка SSB (ВЫКЛ/ACC/ВКЛ)	Включение зажигания Двигатель выключен
10	Реле ACC/IGN1/IGN2	Включение зажигания Двигатель выключен
