Замена шин

1. Припаркуйтесь на ровной поверхности и надежно затяните стояночный тормоз.

2. Установите рычаг переключения передач в положение P (Парковка).

3. Включите аварийную световую сигнализацию.

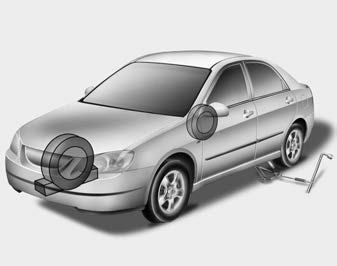

4. Снимите с автомобиля ключ для колесных гаек, домкрат и запасное колесо.

5. Заблокируйте переднее и заднее колесо, расположенное по диагонали от положение домкрата.

ПРЕДУПРЕЖДЕНИЕ. Расположение домкрата

Во избежание травм используйте только домкрат, входящий в комплект поставки. с автомобилем в правильном положении домкрата; никогда не используйте никакие другие части автомобиля для поддержки домкрата.

ВНИМАНИЕ - Замена шины

• Чтобы предотвратить движение автомобиля во время замены шины, всегда устанавливайте полностью затормозить и всегда блокировать колесо по диагонали от измененный.
• Мы рекомендуем заблокировать колеса автомобиля и не допускать оставаться в автомобиле, который поднимают домкратом.

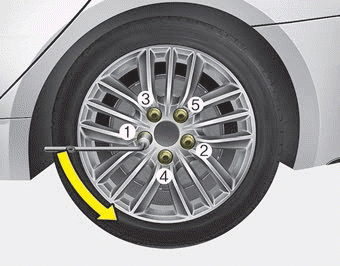

6. Ослабьте гайки крепления колеса против часовой стрелки на один оборот каждую, но не снимайте любую гайку, пока шина не оторвется от земли.

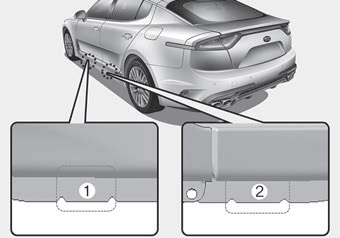

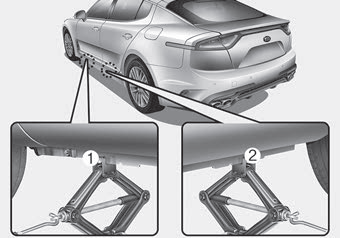

7. Поместите домкрат в переднее (1) или заднее (2) положение домкрата, ближайшее к шину вы меняете. Установите домкрат в предусмотренных местах под рамой. Позиции домкрата представляют собой пластины, приваренные к раме с двумя выступами и выступом. точка, чтобы выровняться с домкратом.

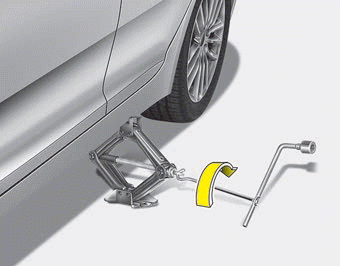

8. Вставьте ключ для колесных гаек в домкрат и поверните его по часовой стрелке, поднимая автомобиль, пока шина не коснется земли. Это измерение примерно 30 мм (1 дюйм).

Прежде чем снимать гайки крепления колеса, убедитесь, что автомобиль устойчив и что нет никаких шансов для движения или проскальзывания.

9. Ослабьте колесные гайки и снимите их пальцами. Сдвиньте колесо шпильки и положите его ровно, чтобы он не мог скатиться. Чтобы надеть колесо на ступицу, выберите Поднимите запасное колесо, совместите отверстия со шпильками и наденьте на них колесо. Если это сложно, слегка наклоните колесо и зачистите верхнее отверстие в колесе. вверх с верхней шпилькой. Покачивайте колесо вперед и назад, пока колесо не начнет скользить. над другими шпильками.

Колеса могут иметь острые края. Обращайтесь с ними осторожно, чтобы избежать возможных серьезных травм. Перед установкой колеса убедитесь, что на ступице или колесо (например, грязь, смола, гравий и т. д.), препятствующее прочной посадке колеса против ступицы.

ВНИМАНИЕ - Установка колеса

Убедитесь, что колесо хорошо соприкасается со ступицей при установке. Если контакт посадочной поверхности между колесом и ступицей плохой, колесо гайки могут ослабнуть и привести к потере колеса. Потеря колеса может привести к при потере контроля над автомобилем.

10. Для установки колеса, удерживая его на шпильках, наденьте колесные гайки на шпильки и затяните их пальцами. Покачайте шину, чтобы убедиться, что она полностью села, затем снова максимально затяните гайки пальцами.

11. Вставьте ключ в домкрат и опустите автомобиль на землю, повернув ключ для колесных гаек против часовой стрелки.

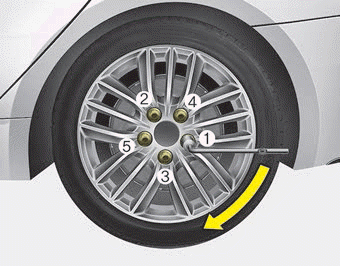

Расположите ключ, как показано на рисунке, и затяните колесные гайки. Быть уверенным гнездо сидит полностью над гайкой. Не вставайте на рукоятку ключа или используйте удлинительную трубку на рукоятке ключа. Обойти колесо, затянув каждую гайку в соответствии с числовой последовательностью, показанной на изображении, пока все они не будут тугой. Дважды проверьте затяжку каждой гайки. После замены колес обратитесь в авторизованный Дилер Киа как можно скорее затяните колесные гайки до нужного момента затяжки.

Момент затяжки колесных гаек:

11~13 кгс·м, 107~127 Н·м

Если у вас есть шинный манометр, снимите крышку вентиля и проверьте давление воздуха. Если давление ниже рекомендуемого, медленно двигайтесь до ближайшей станции технического обслуживания и накачайте до нужного давления. Если оно слишком высокое, отрегулируйте его, пока оно не станет правильным. Всегда устанавливайте колпачок клапана после проверки или регулировки давления в шинах. Если колпачок не установлен, в ниппель шины может попасть пыль и грязь, а воздух может просочиться из шины. Если вы потеряли колпачок клапана, купите другой и установите его как можно скорее.

После замены колеса всегда закрепляйте спущенную шину на своем месте и верните домкрат и инструменты в соответствующие места хранения.

ВНИМАНИЕ! Повторное использование зажимных гаек

При снятии колеса убедитесь, что те же гайки, которые были сняты, переустановить - или, если заменить, то гайки с метрической резьбой и такой же фаской используются конфигурации. Ваш автомобиль имеет метрическую резьбу на шпильках и гайках колес. Установка гайки с неметрической резьбой на метрическую шпильку не закрепит колесо. к ступице должным образом и повредит шпильку, поэтому ее необходимо заменить.

Обратите внимание, что большинство зажимных гаек не имеют метрической резьбы. Обязательно проявляйте крайнюю осторожность при проверке типа резьбы перед установкой колесных гаек или колес. Если в случае сомнений обратитесь к авторизованному дилеру Kia.

ВНИМАНИЕ - Колесные шпильки

Если шпильки повреждены, они могут потерять способность удерживать колесо. Это может привести к потере колеса и серьезному столкновению с травмами.

Во избежание дребезжания домкрата, ключа для колесных гаек и запасного колеса во время автомобиль находится в движении, храните их надлежащим образом.

Проверьте давление накачки как можно скорее после установки запасной части. шина. При необходимости отрегулируйте его до указанного давления. См. раздел «Шины и диски». в разделе 7.

Важно - использование компактного запасного колеса

Ваш автомобиль оснащен компактным запасным колесом. Это компактное запасное колесо занимает занимает меньше места, чем шина обычного размера. Эта шина меньше, чем обычная шины и предназначен только для временного использования.

• При использовании компактной запаски следует вести машину осторожно. Компактный запасная часть должна быть заменена соответствующей обычной шиной и диском в первую очередь. возможность.
• Не рекомендуется эксплуатация данного автомобиля с более чем одним компактным запасное колесо, используемое одновременно.

ВНИМАНИЕ - Запасное колесо

Компактное запасное колесо предназначено только для экстренного использования. Не управляйте своим транспортным средством на этой компактной запаске на скорости более 80 км/ч. Оригинальная шина должна быть отремонтированы или заменены как можно скорее, чтобы избежать выхода запасной части из строя. привести к телесным повреждениям или смерти.

Компактная запаска должна быть накачана до 420 кПа (60 фунтов на кв. дюйм).

✽ УВЕДОМЛЕНИЕ

Проверьте давление в шине после установки запасного колеса. Настройте его на указанное давление, если это необходимо.

При использовании компактного запасного колеса соблюдайте следующие меры предосторожности:

• Ни при каких обстоятельствах не превышайте скорость 80 км/ч; более высокая скорость может повредить шину.
• Убедитесь, что вы едете достаточно медленно для дорожных условий, чтобы избежать всех опасности. Любая дорожная опасность, такая как выбоина или мусор, может серьезно повредить компактная запаска.
• Любое продолжительное использование этой шины на дороге может привести к выходу ее из строя, потере управления транспортным средством и возможной травмой.
• Не превышайте максимальную грузоподъемность автомобиля или грузоподъемность изображен на боковине компактного запасного колеса.
• Избегайте наезда на препятствия. Диаметр компактной запаски меньше чем диаметр обычной шины и уменьшает дорожный просвет примерно 25 мм (1 дюйм), что может привести к повреждению автомобиля.
• Не мойте этот автомобиль через автоматическую мойку, когда компактный установлена ​​запаска.
• Не используйте компактную запасную шину на любом другом транспортном средстве, потому что эта шина был разработан специально для вашего автомобиля.
• Срок службы протектора компактной запасной шины короче, чем у обычной шины. Осмотреть компактную запасную шину регулярно и заменяйте изношенные компактные запасные шины на того же размера и дизайна, установленные на одном колесе.
• Компактное запасное колесо нельзя использовать ни на каких других колесах. стандартные шины, зимние шины, колесные колпаки или декоративные кольца можно использовать с компактным запасное колесо. При попытке такого использования повреждение этих предметов или другого транспортного средства могут возникнуть компоненты.
• Не используйте более одного компактного запасного колеса одновременно.
• Не буксируйте прицеп с установленным компактным запасным колесом.

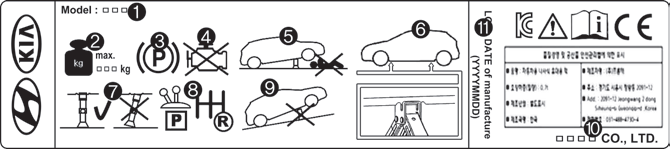

Джек лейбл

■ Пример • Тип А

■ Пример • Тип B

■ Пример • Тип C

❈ Фактическая этикетка домкрата в автомобиле может отличаться от иллюстрации. Для более подробные технические характеристики см. на наклейке, прикрепленной к разъему.

1. Название модели
2. Максимально допустимая нагрузка
3. При использовании домкрата включите стояночный тормоз.
4. При использовании домкрата остановите двигатель.
5. Не залезайте под автомобиль, поддерживаемый домкратом.
6. Обозначенные места под рамой
7. Поддерживая автомобиль, опорная плита домкрата должна быть вертикально под точка подъема.
8. Переместите рычаг переключения передач в положение P на автомобилях с автоматической коробкой передач.
9. Домкрат следует использовать на твердой ровной поверхности.
10. Производитель домкрата
11. Дата производства
12. Представитель компании и адрес
