Kia Stinger: Стеклоочиститель/омыватель ветрового стекла

Kia Stinger CK 2018-2023 Руководство по ремонту / Стеклоочиститель/омыватель ветрового стекла

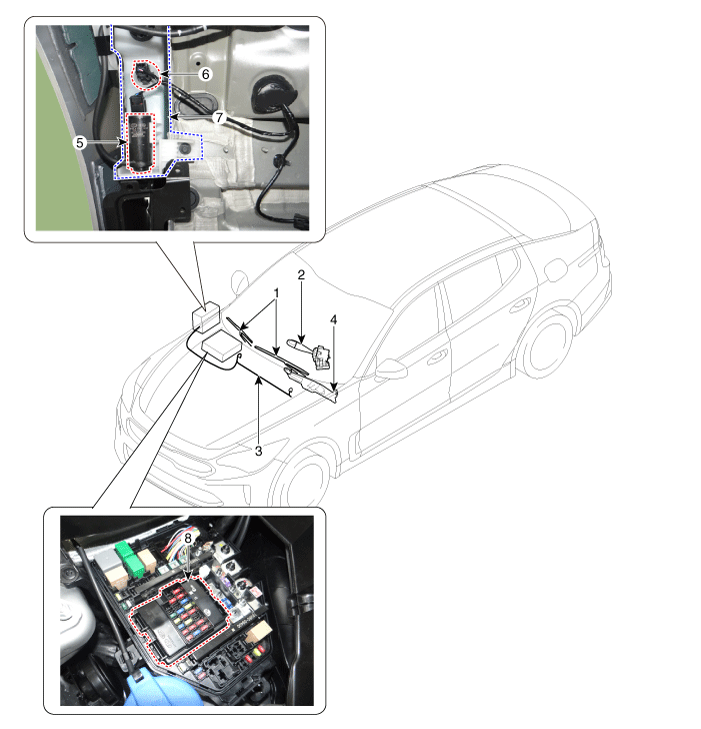

Компоненты и расположение компонентов

Расположение компонента

1. Рычаг и щетка стеклоочистителя ветрового стекла
2. Переключатель стеклоочистителя и омывателя
3. Шланг и форсунка омывателя ветрового стекла

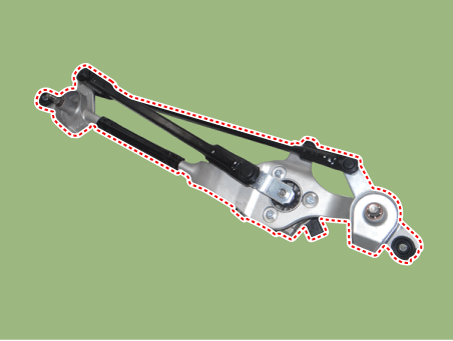

4. Двигатель стеклоочистителя и рычажный механизм в сборе.

5. Двигатель омывателя
6. Датчик уровня омывающей жидкости.
7. Бачок омывателя
8. Реле стеклоочистителя/омывателя (встроенная печатная плата с металлическим сердечником)

Переключатель стеклоочистителя-омывателя ветрового стекла

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)

3.	Снимите верхний и нижний кожухи рулевой колонки после ослабления винты. (См. Кузов — «Панель кожуха рулевой колонки»)

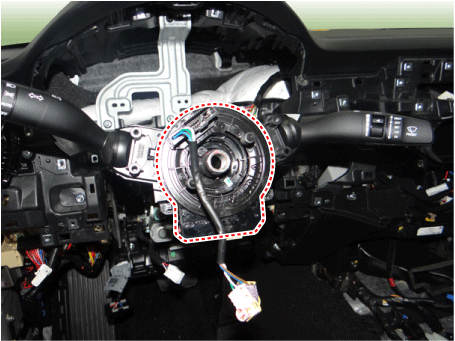

4.	Снимите часовую пружину. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

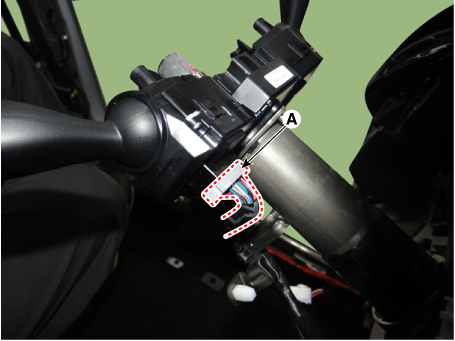

5.	Отсоедините разъем многофункционального переключателя (А).

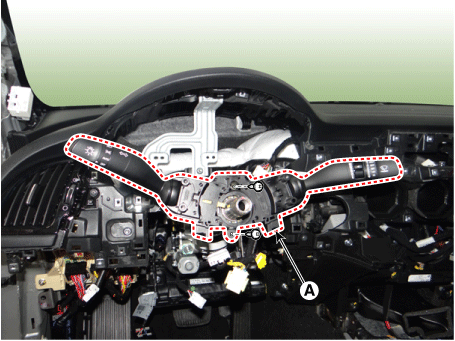

6.	Снимите узел многофункционального переключателя (A), предварительно ослабив крепление. винты.

Монтаж

1.	Установите многофункциональный переключатель.

2.	Установите часовую пружину.

3.	Установите верхний и нижний кожухи рулевой колонки.

4.	Установите рулевое колесо.

5.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

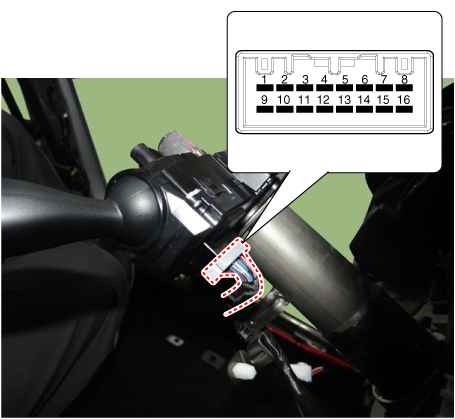

Многофункциональный переключатель осмотр

Проверьте целостность цепи между клеммами в каждом положении переключателя, как указано ниже. показано ниже.

[Левая ручка Водить машину]

Выключатель	Положение переключателя	Терминал переключения	Сопротивление (Ом, ±3%)
Переключатель переднего стеклоочистителя	ТУМАН	1-9	330
	ВЫКЛЮЧЕННЫЙ		∞
	Прерывистый (АВТО)		800
	НИЗКИЙ		1800
	ВЫСОКИЙ		5700

[Правая ручка Водить машину]

Выключатель	Положение переключателя	Терминал переключения	Сопротивление (Ом, ±3%)
Переключатель переднего стеклоочистителя	ТУМАН	3-16	330
	ВЫКЛЮЧЕННЫЙ		∞
	Прерывистый (АВТО)		800
	НИЗКИЙ		1800
	ВЫСОКИЙ		5700

Осмотр (с KDS)

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

Диагностическая система (KDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка неисправности и кодового номера (DTC)

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы

(4)	Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

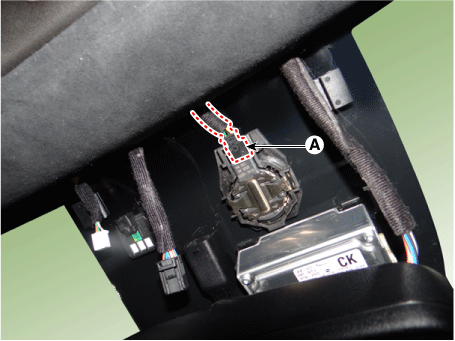

2.	Выберите «Модель автомобиля» и «Интегрированный блок управления кузовным оборудованием (IBU)» для проверки, чтобы проверить автомобиль с помощью тестера.

3.	Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.

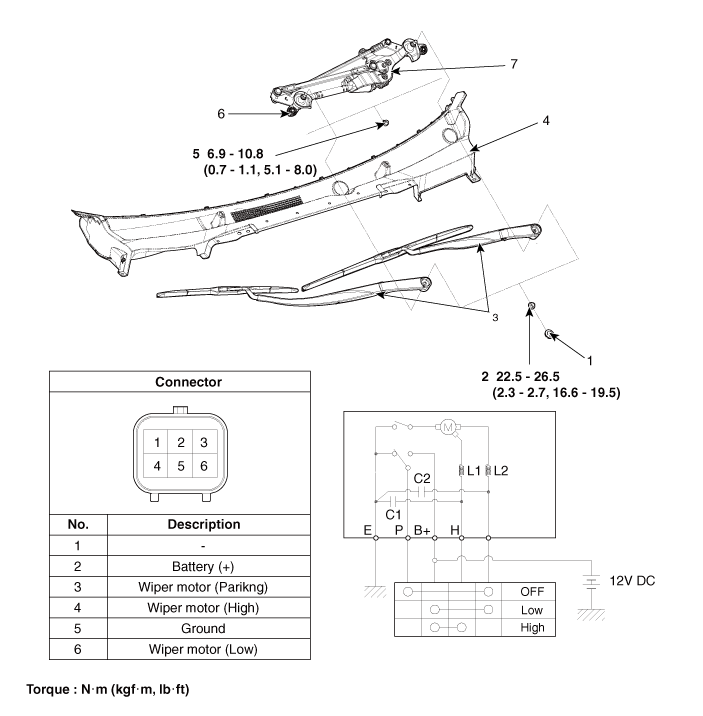

Мотор переднего стеклоочистителя

Компоненты и расположение компонентов

Расположение компонента

1. Крышка
2. Гайка
3. Рычаг и щетка стеклоочистителя
4. Верхняя крышка капота

5. Болт/Гайка
6. Двигатель стеклоочистителя и рычажный механизм в сборе.
7. Разъем электродвигателя стеклоочистителя.

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

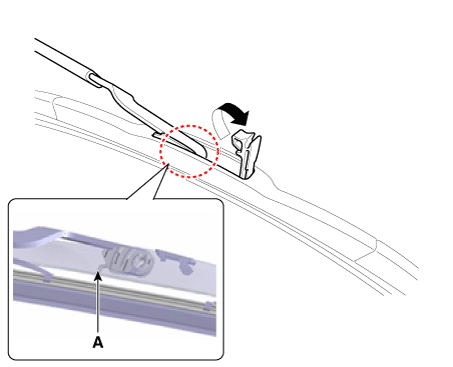

При необходимости ослабьте фиксатор щетки стеклоочистителя, потянув вверх, и снимите его. щетку стеклоочистителя от внутреннего радиуса (A) рычага стеклоочистителя.

•

Перенести щетки стеклоочистителя ветрового стекла в сервис положение следующим образом;

После выключения двигателя переведите переключатель стеклоочистителей в положение однократного протирания (MIST) в течение 20 секунд и удерживайте переключатель более 2 секунд, пока щетка стеклоочистителя находится в сервисном положении.

•	Включив зажигание в положение ON, переместите дворник переключитесь на одиночный режим работы (MIST) и рычаги стеклоочистителя вернутся в нормальное рабочее положение.

3.	Снимите верхнюю крышку капота. (См. Корпус — «Верхняя крышка кожуха»)

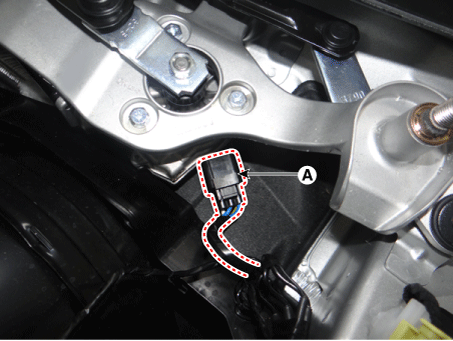

4.	Отсоедините разъем электродвигателя стеклоочистителя (А).

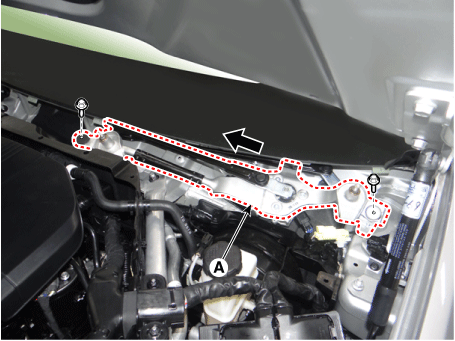

5.	Снимите двигатель стеклоочистителя и рычажный механизм (А) после ослабления крепления. болты и гайка.

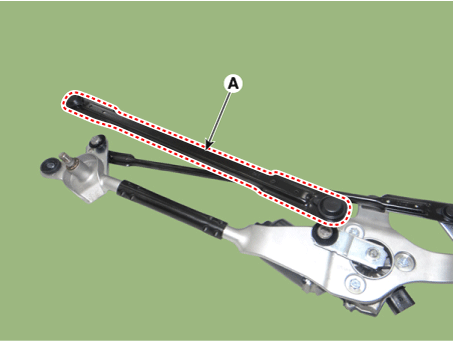

Удерживая кривошип электродвигателя стеклоочистителя, снимите верхнюю тягу (А).

•	Прежде чем снимать двигатель стеклоочистителя и рычажный механизм в сборе, убедитесь, что соединение остановлено в положении автоматической остановки.

•	Чтобы правильно установить кривошип электродвигателя стеклоочистителя, проверьте что рычажный механизм выровнен с кривошипом прямо линии и проверьте угол каждой связи.

•	Будьте осторожны, чтобы не погнуть соединение.

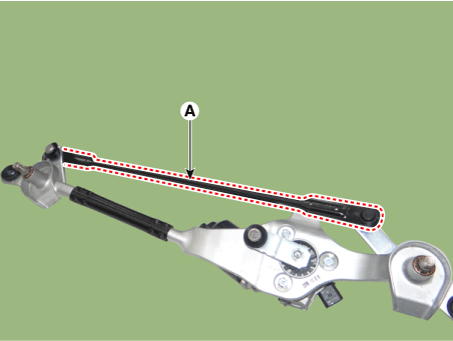

Снимите нижнюю тягу (А) с кривошипа электродвигателя стеклоочистителя.

•	Чтобы правильно установить кривошип электродвигателя стеклоочистителя, проверьте что рычажный механизм выровнен с кривошипом прямо линии и проверьте угол каждой связи.

•	Будьте осторожны, чтобы не погнуть соединение.

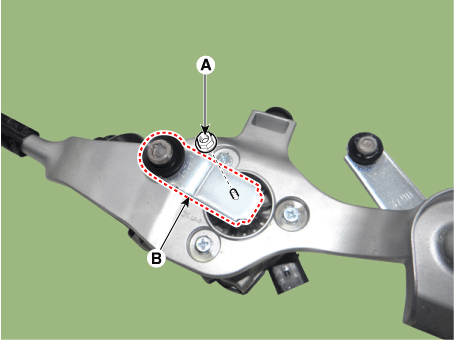

8.	Снимите кривошип (В) после ослабления гайки (А).

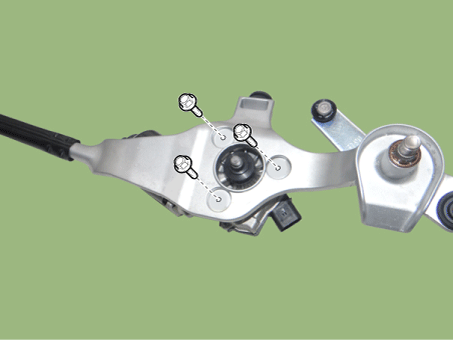

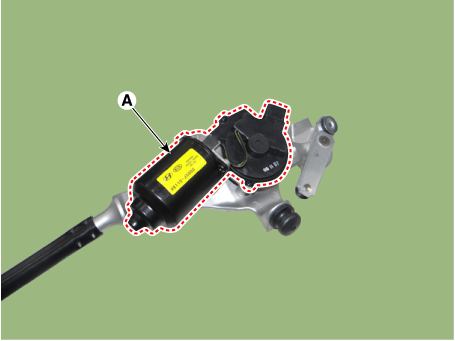

9.	Снимите двигатель стеклоочистителя (А) после ослабления крепежных болтов.

Монтаж

1.	Установите мотор стеклоочистителя.

Установите кривошип.

Момент затяжки :

14,7–19,6 Н·м (1,5–2,0 кгс·м, 10,8–14,5 фунт-фут)

Чтобы установить кривошип электродвигателя стеклоочистителя, убедитесь, что рычажный механизм совмещается с кривошипом по прямой линии и устанавливает угол каждой связи точно.

3.	Установите нижнюю и верхнюю тяги на кривошип электродвигателя стеклоочистителя.

Установите двигатель стеклоочистителя и рычажный механизм в сборе, а затем подсоедините стеклоочиститель. разъем двигателя.

Момент затяжки :

6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,1–8,0 фунт·фут)

5.	Установите верхнюю крышку капота.

Установите рычаг и щетку стеклоочистителя ветрового стекла.

Момент затяжки :

22,5–26,5 Н·м (2,3–2,7 кгс·м, 16,6–19,5 фунт·фут)

Электродвигатель стеклоочистителя необходимо прокрутить, чтобы убедиться, что он находится в парковом положении.

При необходимости отрегулируйте рычаг и щетку стеклоочистителя.

7.	Установите рычаг и щетку стеклоочистителя в указанное положение. Положение автоматической остановки (лезвие)

осмотр

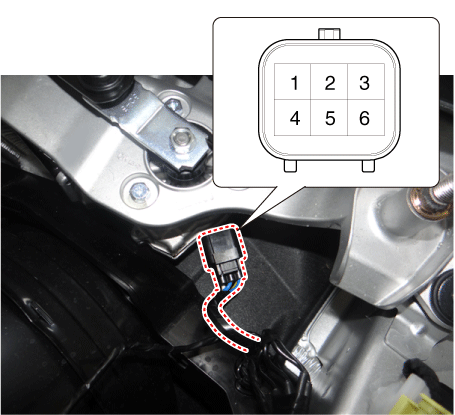

Снимите разъем с электродвигателя стеклоочистителя.

Нет.	Описание
1	-
2	IGN2
3	Мотор стеклоочистителя (парковка)
4	Мотор стеклоочистителя (высокий)
5	Земля
6	Мотор стеклоочистителя (низкий)

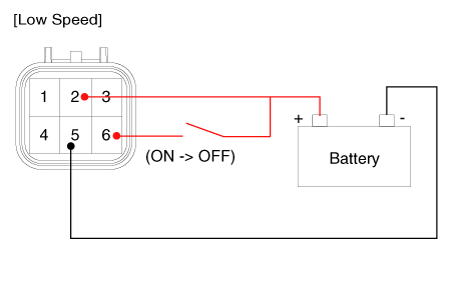

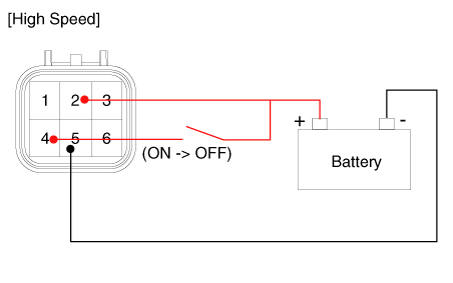

2.	Подсоедините положительный (+) провод аккумулятора к клемме 2, а отрицательный (-) ведут к терминалу 5.

Осмотр (с KDS)

Диагностическая система (KDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка неисправности и кодового номера (DTC)

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы

(4)	Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

2.	Выберите «Модель автомобиля» и «Интегрированный блок управления кузовным оборудованием (IBU)» для проверки, чтобы проверить автомобиль с помощью тестера.

3.	Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.

Мотор переднего омывателя

Процедуры ремонта

осмотр

Мотор переднего омывателя

Подключив двигатель омывателя к бачку, заполните бачок. бак с водой.

•	Перед наполнением резервуара водой проверьте фильтр на наличие посторонних материалов или загрязнений. если необходимо, очистите фильтр.

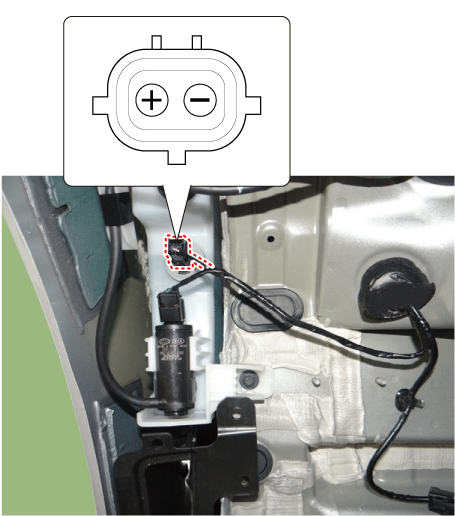

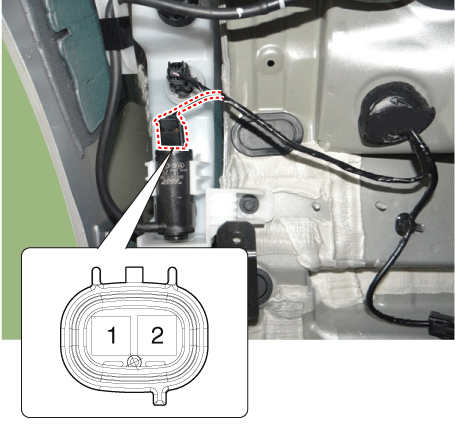

2.	Подсоедините положительный (+) кабель аккумулятора к клемме 2 и отрицательному (-) аккумулятору. кабели к клемме 1 соответственно.

3.	Убедитесь, что двигатель работает нормально, а двигатель омывателя работает и брызги воды из передних форсунок.

4.	Если они ненормальные, замените двигатель омывателя.

Уровень омывающей жидкости Сенсорный переключатель

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Слейте омывающую жидкость менее 650 мл.

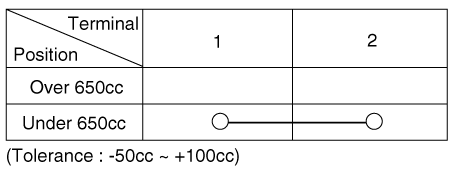

3.	Проверьте целостность цепи между клеммами № 1 и № 2 в каждом поплавке. позиция. Должна быть непрерывность, когда поплавок опущен. Не должно быть непрерывности, когда поплавок поднят.

4.	Если непрерывность не соответствует указанной, замените уровень жидкости омывателя. выключатель

5.	Если непрерывность не соответствует указанной, замените уровень жидкости омывателя. выключатель.

Удаление

Мотор переднего омывателя

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

Снимите крышку машинного отделения.

D 2.2 R VGT (см. Механическая система двигателя — «Под крышкой машинного отделения»)

G 2.0 T-GDI THETA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

G 3.3 T-GDI LAMBDA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

3.	Снимите защиту переднего колеса [RH]. (См. Кузов — «Защита переднего колеса»)

4.	Слейте омывающую жидкость до уровня менее 650 куб.см.

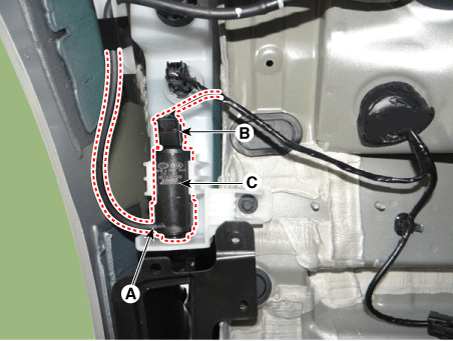

5.	Отсоедините шланг омывателя (А) и разъем электродвигателя омывателя (В).

6.	Снимите двигатель переднего омывателя (С).

Уровень омывающей жидкости Сенсорный переключатель

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

Снимите крышку машинного отделения.

D 2.2 R VGT (см. Механическая система двигателя — «Под крышкой машинного отделения»)

G 2.0 T-GDI THETA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

G 3.3 T-GDI LAMBDA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

3.	Снимите защиту переднего колеса [RH]. (См. Кузов — «Защита переднего колеса»)

4.	Слейте омывающую жидкость до уровня менее 650 куб.см.

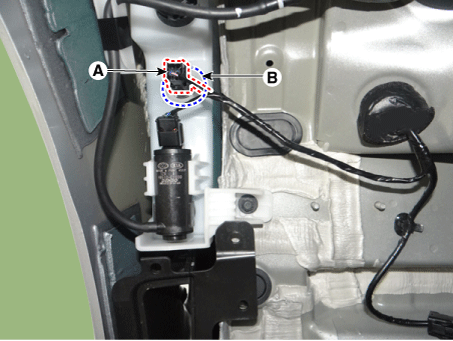

5.	Снимите выключатель датчика уровня омывающей жидкости (В) после отсоединения разъем (А).

Резервуар

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите передний бампер в сборе. (См. Кузов — «Передний бампер в сборе»)

3.	Снимите защиту переднего колеса [RH]. (См. Кузов — «Защита переднего колеса»)

4.	Слейте омывающую жидкость до уровня менее 650 куб.см.

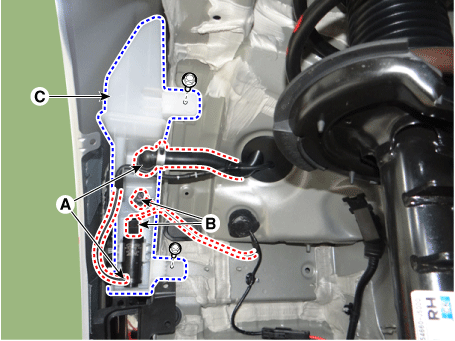

5.	Отсоедините шланги омывателя (А) и разъем (В).

6.	Снимите расширительный бачок (С) после ослабления болтов.

Монтаж

Мотор переднего омывателя

При необходимости очистите фильтр электродвигателя омывателя.

Перед установкой двигателя насоса проверьте фильтр на наличие посторонних материала или загрязнения. При необходимости очистите фильтр в двигатель насоса.

2.	Установить электродвигатель переднего омывателя.

3.	Подсоедините разъем электродвигателя переднего омывателя.

4.	Установите защитный кожух переднего колеса [RH].

5.	Установите машинное отделение под крышкой.

6.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Уровень омывающей жидкости Сенсорный переключатель

При необходимости очистите фильтр электродвигателя омывателя.

2.	Установите переключатель датчика уровня омывающей жидкости.

3.	Подсоедините разъем выключателя датчика уровня омывающей жидкости.

4.	Установите защитный кожух переднего колеса [RH].

5.	Установите машинное отделение под крышкой.

6.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Резервуар

При необходимости очистите фильтр электродвигателя омывателя.

2.	Установите расширительный бачок.

3.	Установите шланг электродвигателя омывателя и разъемы.

4.	Установите защитный кожух переднего колеса [RH].

5.	Установите передний бампер в сборе.

6.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

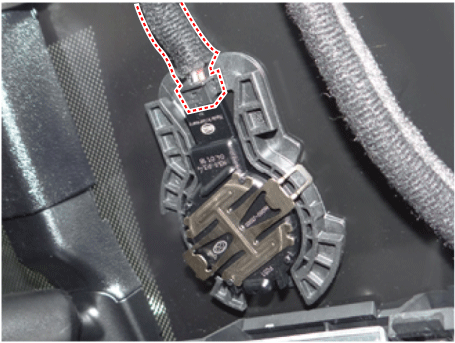

Датчик дождя

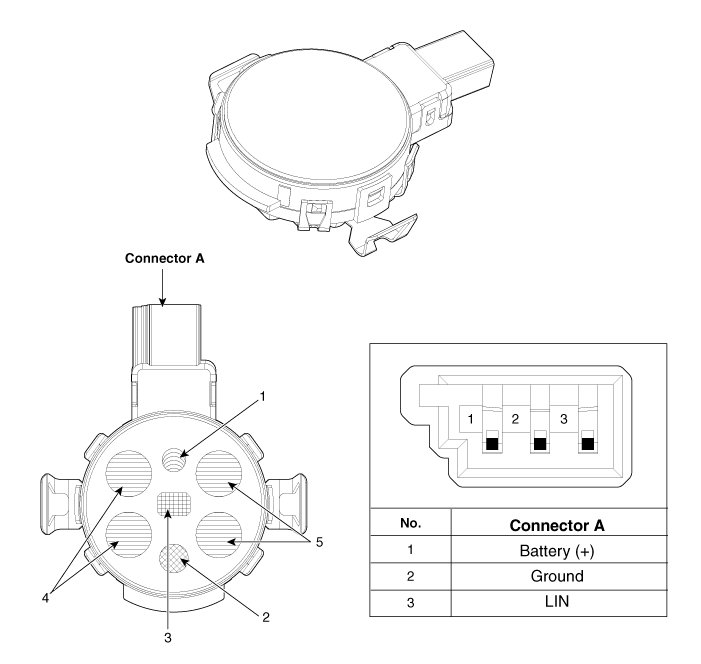

Компоненты и расположение компонентов

Компоненты и компоненты Расположение

1. Горизонтальный датчик освещенности
2. Вертикальный датчик освещенности
3. Датчик солнечной нагрузки

4. Датчик дождя (левый)
5. Датчик дождя (правый)

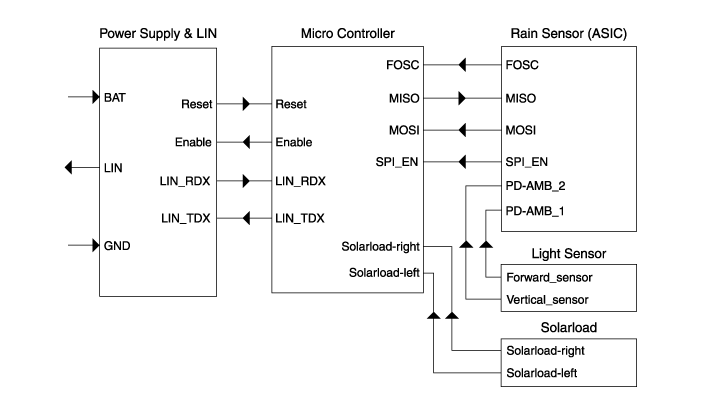

Принципиальные диаграммы

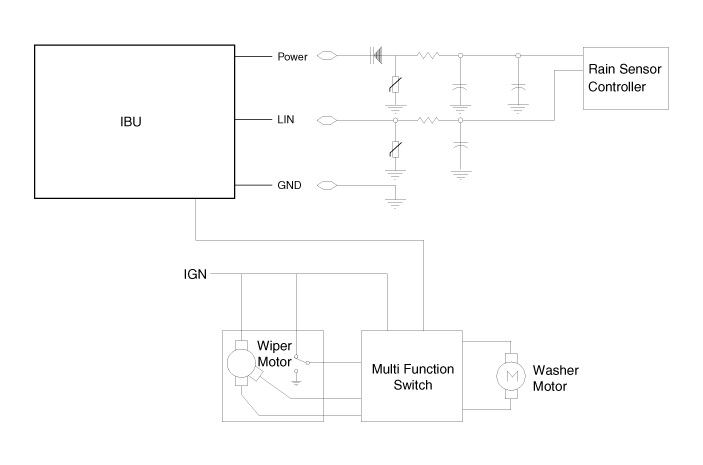

Принципиальная электрическая схема

Описание и работа

Описание

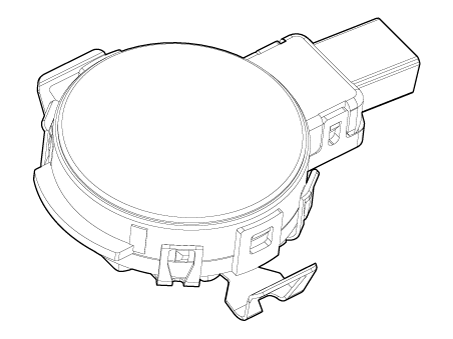

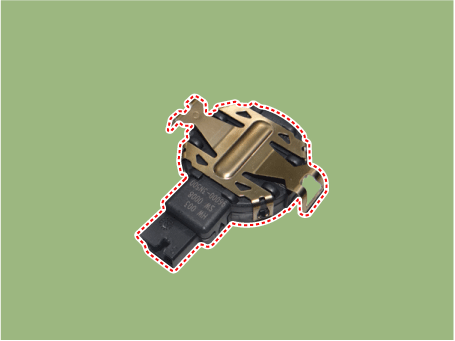

Встроенный датчик дождя

Встроенный датчик дождя (А) управляет тремя системами: передним стеклоочистителем, автоматическим освещением и центральный кондиционер.

Система управления дворниками

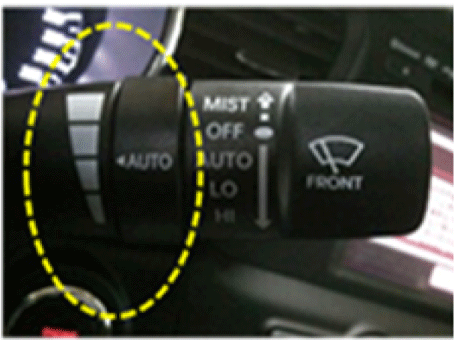

Когда сигнал переключателя «AUTO» получен от многофункционального переключателя справа встроенный датчик дождя определяет количество осадков. Датчик установлен внутри верхней части лобового стекла стеклоочистителя. блок управления двигателем.

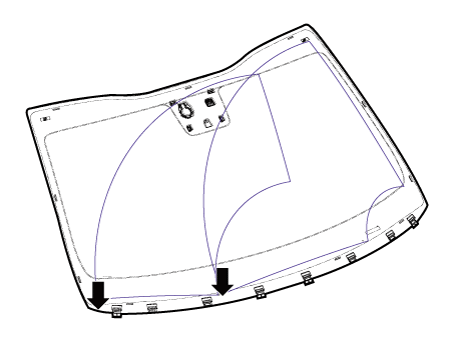

Эта система автоматически контролирует продолжительность операции и скорость дворник в зависимости от измеренного количества осадков, даже если водитель не работает переключатель дворников.

Система автоматического управления освещением

При получении сигнала «AUTO» от многофункционального переключателя на слева встроенный датчик дождя, установленный на лобовом стекле, определяет яркость света и управляет работой фары и яркость экрана внутреннего мультимедиа.

Эта система автоматически регулирует яркость фар и внутренний мультимедийный экран в зависимости от измеренной яркости даже если водитель не нажимает выключатель освещения.

Центральная система кондиционирования воздуха

При получении сигнала «AUTO» от переключателя центрального кондиционера, встроенный датчик дождя определяет количество солнечного света в зависимости от направление солнечного света.

Эта система автоматически управляет системой охлаждения в зависимости от измеренное количество солнечного света, даже если водитель не включает воздух переключатель кондиционера.

Функции и работа Принципы

Основной принцип

Определение количества осадков

Свет (луч), излучаемый светодиодами (LED), полностью отражается от внешней поверхности лобового стекла и возвращается к фотодиоды. Если на внешней поверхности ветрового стекла есть вода, свет оптически разделяется и частично отражается, а оставшаяся часть яркость измеряется фотодиодами. Остатки воды на лобовом стекле приводит к тому, что свет не отражается полностью. Потеря яркости за счет этого показывает, насколько поверхность стекла влажная.

2.	Обнаружение света Яркость света измеряется диодами с использованием инфракрасного света. Яркость снаружи автомобиля измеряется в двух направлениях: (а) верхнее направление и (б) переднее направление. Измеренное количество света используется, чтобы определить, день сейчас или ночь.

3.	Определение количества солнечного света Система измеряет количество солнечного света с левой и правой стороны и управляет кондиционером со стороны водителя или со стороны пассажира.

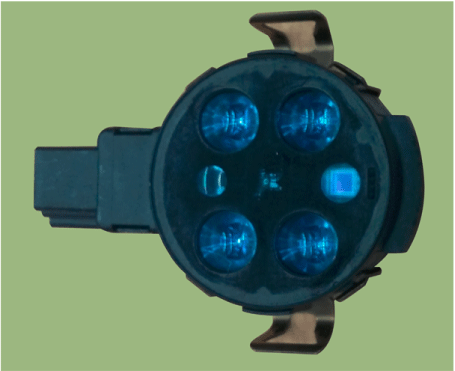

Встроенный датчик дождя состоит из 2 светодиодов и 2 фотодиодов для обнаружения количество осадков, 2 фотодиода для обнаружения света, 1 фотодиод для определения количества солнечного света и кронштейн.

Управление операциями

1.	При получении сигнала «AUTO» от многофункционального переключателя на правильно, встроенный датчик дождя определяет количество осадков и контролирует мотор стеклоочистителя.

2.	При получении сигнала «AUTO» от многофункционального переключателя на слева встроенный датчик дождя определяет яркость и управляет головной свет и внутренняя мультимедийная яркость.

3.	При получении сигнала «AUTO» от переключателя центрального кондиционера, встроенный датчик дождя определяет количество солнечного света и регулирует Система кондиционирования воздуха.

Помехи

Встроенный датчик дождя может выйти из строя из-за помех, перечисленных ниже.

1.	Пыль на измерительной поверхности и других поверхностях на пути луча (поверхность светодиодов и фотодиодов, оптоволокна, кронштейна и стекла поверхности стыка лобового стекла) ослабляет принимаемый свет.

2.	Движение ветрового стекла и кронштейна

3.	Перемещение кронштейна из-за вибрации

4.	Повреждена щетка стеклоочистителя

5.	Поврежденная фара

6.	Поврежденное мультимедийное устройство

7.	Повреждена система кондиционирования воздуха

Когда встроенный датчик дождя не работает или неисправен, водитель должен управлять переключателем стеклоочистителей вручную.

Когда встроенный датчик дождя не работает или неисправен, водитель должен управлять переключателем фар вручную.

Когда встроенный датчик дождя не работает или неисправен, водитель должен управлять переключателем кондиционера вручную.

Автоматическая работа

Рабочее состояние датчика дождя

Режим работы	Операция
Прямой режим	Это нормальное рабочее состояние встроенного датчика дождя. когда переключатель стеклоочистителя находится в положении «Авто», а датчик обнаружил сухое ветровое стекло. На основании этого состояния встроенный датчик дождя определяет работу режим работы стеклоочистителя в зависимости от осадков и их продолжительности.
Прерывистый режим	Встроенный датчик дождя активирует прерывистый режим, когда стеклоочиститель операция выполняется последовательно более двух раз с паузой 0,5 - 5 секунд.
Низкая скорость	Стеклоочиститель работает постоянно на малой скорости
Высокоскоростной	Стеклоочиститель работает постоянно на высокой скорости

Рабочее состояние датчика освещенности

Режим работы	Операция
Автоматический режим	Это нормальное рабочее состояние встроенного датчика дождя. когда переключатель фар находится в положении «Авто» и датчик обнаружил яркость света. На основе этого состояния Интегрированный дождь датчик определяет режим работы фары и встроенной мультимедиа в зависимости от количества измеряемого света.
Ближний свет включен	Лампа и мультимедиа включаются на средней яркости.
Дальний свет включен	Лампа и мультимедиа включаются на максимальную яркость.

Рабочее состояние датчика солнечной нагрузки

Режим работы	Операция
Автоматический режим	Это нормальное рабочее состояние встроенного датчика дождя. когда переключатель кондиционера находится в положении «Авто» и обнаружен датчик количество солнечного света. Исходя из этого состояния, интегрированный дождь датчик определяет режим работы системы кондиционирования в зависимости от количества солнечного света.
Ручной режим	Интенсивность охлаждения регулируется вручную.

Функция безопасности Высокая

1.	Когда в зоне обнаружения есть лед или посторонние предметы, встроенный датчик дождя не может правильно распознать условия для работы.

Обнаружение особых условий

Датчик дождя

Особое состояние	Работа на основе обнаружения особых условий
Всплеск	Когда встроенный датчик дождя обнаруживает высокий уровень воды (брызги) в прямом или прерывистом режиме система переключается из режима парковки в Высокоскоростной. Затем очистка выполняется один раз на высокой скорости и еще раз на низкой скорости. Если состояние осадков не изменится после стирания, он возвращается в исходное состояние (прямое или прерывистое).
Размазывание	Смазывание представляет собой тонкую масляную пленку, которая быстро высыхает и возникает при небольшое количество капель дождя вытирается грязным или изношенным дворником лезвие. Рабочий сигнал не должен подаваться, когда происходит размытие в прямом или прерывистом режиме.
Грязь	Если после протирания не обнаружено никаких изменений, встроенный датчик дождя определяет, что лобовое стекло загрязнено. В этом состоянии оперативный сигнал подавать не следует. Если ветровое стекло становится чистым (для например, омывающей жидкостью), встроенный датчик дождя возвращается в нормальное состояние.
Автоматическое изменение чувствительности между днем и ночью	Встроенный датчик дождя автоматически регулирует чувствительность между днем и ночью с помощью датчика дня и ночи.
Компенсация уровня освещенности в окружающем пространстве	Система работает нормально, компенсируя помехи из-за освещения вокруг.
Омывающая жидкость	Встроенный датчик дождя не реагирует на омывающую жидкость во время режим стирки. Другими словами, скорость очистки не меняется даже если омывающая жидкость разбрызгивается (автоматическая работа омывателя насос не отражается на работе встроенного датчика дождя).

Световой датчик

Особое состояние	Эксплуатация на особых условиях
Пешеходные переходы/высотные дома/уличные деревья	Встроенный датчик дождя предотвращает мигание фар при обнаруживает легкость при прохождении пешеходных эстакад, высотные здания или уличные деревья в течение дня. Тем не менее, голова лампа может включиться, когда датчик определит, что это ночное время, в то время как проезжая мимо упомянутых выше мест.
Туннели	Встроенный датчик дождя распознает туннель, когда автомобиль проезжает мимо. по нему в течение дня. При въезде в туннель встроенный дождь датчик распознает туннель и сразу включает фары и выключает фару через несколько секунд после выхода из туннеля.

Процедуры ремонта

осмотр

Контрольная точка для датчика дождя:

1.	Чтобы правильно отрегулировать чувствительность, если автоматическое вытирание работает чувствительно или бесчувственно.

2.	Чтобы проверить, нормально ли подключен разъем датчика

3.	Чтобы проверить, нормально ли соединены датчик и кронштейн.

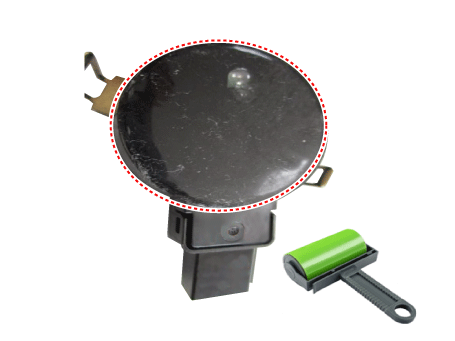

4.	Проверить, не загрязнен ли датчик посторонними веществами (в случае силиконовая гелевая прокладка датчика дождя загрязнена посторонними веществами, дождем Датчик можно использовать повторно после того, как он будет удален с помощью наклейки.)

Чтобы проверить, не повреждена ли силиконовая гелевая прокладка на датчике.

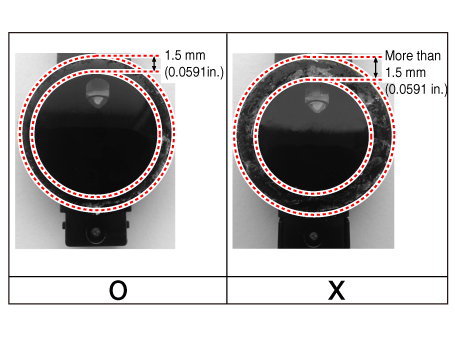

–	Если площадь повреждения силиконовой гелевой прокладки превышает 1,5 мм (0,0591 дюйма), тогда идеальный внешний вид и функциональность не гарантируются больше. Поэтому силиконовые гелевые подушечки необходимо заменить. (См. Датчик дождя — «Замена»)

Случай отказа

НЕТ.	Случай	Картина	Положение дел	Примечание
1	Повреждение силиконовой гелевой прокладки датчика дождя		- Автоматический стеклоочиститель не работает с перерывами	Автоматический стеклоочиститель не активируется из-за поврежденного диапазона силиконовых гелевых подушечек.
2	Отдельная силиконовая гелевая прокладка от датчика дождя		- Автоматический стеклоочиститель не работает с перерывами	Автоматический стеклоочиститель не активируется в соответствии с диапазоном отсоединенных силиконовых гелевых подушечек.
3	Полностью отсоединенный датчик дождя от разъема проводки		- Авто дворник не включается - Код DTC можно проверить с помощью диагностического устройства	Возникает DTC, связанный с ошибкой связи LIN
4	Не полностью отсоединен датчик дождя от разъема проводки		- Автоматический стеклоочиститель не работает с перерывами - Код DTC можно проверить с помощью диагностического устройства	DTC, связанный с ошибкой связи LIN, может возникнуть, если автоматический стеклоочиститель не работает. не активировать
5	Зажим датчика дождя не полностью собран с кронштейном		- Авто дворник не включается	Автоматический стеклоочиститель не работает с перерывами в соответствии с отключенным диапазоном от ветровое стекло
6	Ошибка связи по LIN	Неисправность датчика дождя Ошибка связи	- Авто дворник не включается - Код DTC можно проверить с помощью диагностического устройства	DTC, связанный с ошибкой связи по LIN, возникает или вызван случаем 3 или случаем 4

Удаление

Предостережение для умение обращаться

•	Аккуратно отделите датчик дождя от ветрового стекла, так как он могут быть повреждены, если их отделить силой.

•	Не прикасайтесь к чувствительной области силикона.

•	Будьте осторожны при попадании посторонних веществ на силикон гелевая подушечка.

•	После снятия датчика дождя защитите поверхность датчика защитную крышку до установки датчика дождя на кронштейн для точная функция.

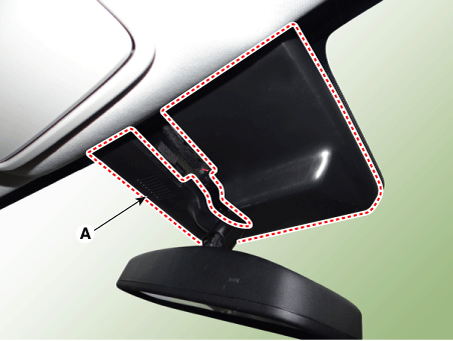

1.	Снимите крышку проводки зеркала (А).

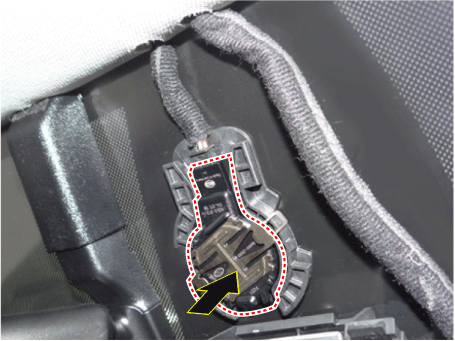

2.	Отсоедините разъем датчика дождя (А).

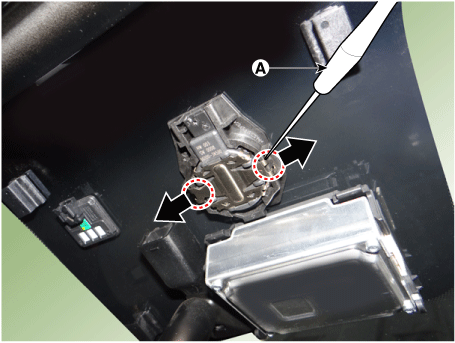

3.	Будьте осторожны, чтобы не повредить защелку крышки, прикладывая чрезмерное усилие. Чтобы снять кронштейн, вытащите отверстия кронштейна наружу с помощью небольшого плоская отвертка (А).

4.	Модуль датчика дождя крепится к лобовому стеклу клеем. Когда заменив лобовое стекло, снимите модуль датчика дождя с существующее лобовое стекло и установить его на новое лобовое стекло.

Монтаж

Установите в порядке, обратном снятию.

•	При повторном использовании датчика дождя проверьте подушечку из силиконового геля. на наличие повреждений, загрязнений и пузырьков воздуха.

–	Если площадь повреждения силиконовой гелевой подушечки превышает 1,5 мм (0,0591 дюйма), идеальный внешний вид и функциональность больше не гарантируются. Поэтому силиконовые гелевые подушечки необходимо заменить. (См. Датчик дождя — «Замена»)

–	На силиконовой гелевой подушечке не должно быть грязи. В случае что силиконовая гелевая прокладка датчика дождя загрязнена посторонними веществ, датчик дождя можно использовать повторно после их удаления валиком для наклеек.

•	Вопросы, требующие внимания при установке дождя датчик.

–	Будьте осторожны при снятии защитного кожуха от дождя датчика, потому что силиконовая гелевая прокладка может быть повреждена.

–	Не прикасайтесь к силиконовой гелевой подушечке.

–	Будьте осторожны, чтобы не повредить силиконовую гелевую подушечку во время сборка.

–	Ветровое стекло должно быть чистым и свободным от загрязнений. или посторонние вещества.

–	Не защелкивайте оба пружинных рычага одновременно. (Важный : звук двухкратного щелчка)

–	Проверьте состояние защелки между пружиной и кронштейном. после установки.

–	После установки датчика дождя проверьте силикон гелевая подушечка для пузырьков воздуха. (Несколько раз нажмите на датчик дождя. раз, если появились пузырьки воздуха.)

Замена

Гелевая подушечка

Полностью удалите поврежденную силиконовую гелевую прокладку с пластины линзы дождя. датчик.

•	Силиконовый гель должен быть полностью отделен от дождя датчика, стирая его пальцами без какого-либо инструмента.

•	Поверхность пластины линзы не должна быть повреждена и не загрязнены этой деятельностью.

Рекомендуется удалить все остатки с пластины объектива. поверхность сжатым воздухом.

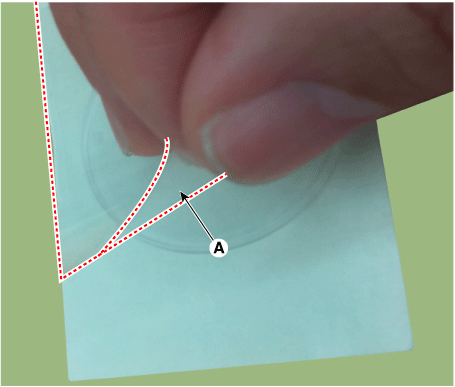

2.	Снимите две защитные пленки (А) с гелевой подушечки.

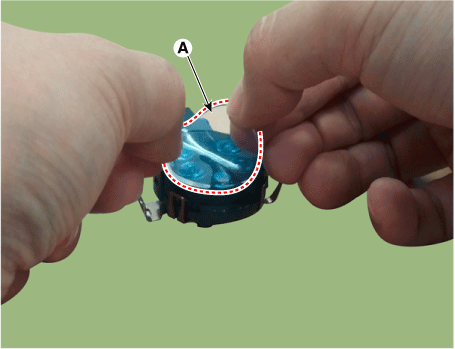

Вручную прикрепите силиконовую гелевую прокладку (A) к линзе датчика дождя.

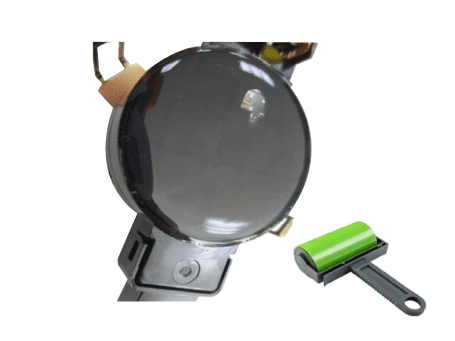

В случае загрязнения силиконовой гелевой прокладки датчика дождя посторонними веществ, удалите посторонние вещества с помощью валика для наклеек.

Система экстренного вызова

Система отображения на лобовом стекле (HUD)

Проекционный дисплей (HUD)

Система удержания в полосе движения (LKA)

Блок системы удержания в полосе движения (LKA)

Система беспроводной зарядки (WPC)

Диагностика смарт-ключа

Процедуры ремонта осмотр 1. В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС). Диагностическая система...

Система экстренного вызова

Компоненты и расположение компонентов Компоненты 1. Головное устройство (АВН, Аудио) 2. Кнопка экстренного вызова 3. Микрофон экстренного вызова 4. Антенна на крыше 5. Блок экстренного вызова...

Дополнительная информация:

Руководство по эксплуатации Kia Stinger CK 2018-2023: Индикатор низкого давления в шинах

Когда загораются предупреждающие индикаторы системы контроля давления в шинах, давление в одной или нескольких шинах значительно ниже нормы. Если контрольный сигнал загорается, немедленно снизьте скорость, избегайте резких поворотов. и предвидеть увеличение тормозного пути. Вы должны остановиться и проверить...

Kia Stinger CK 2018-2023 Руководство по техническому обслуживанию: Стекло передней двери

Компоненты и расположение компонентов Расположение компонента 1. Стекло передней двери Процедуры ремонта Замена Наденьте перчатки, чтобы защитить руки. ...
