Kia Stinger: система проекционного дисплея (HUD) / блок проекционного дисплея (HUD)

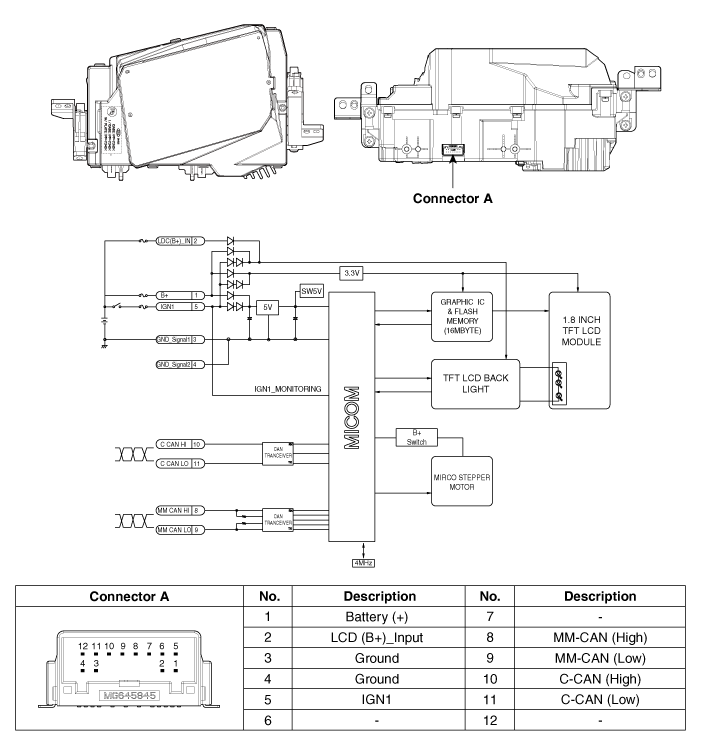

Компоненты и расположение компонентов
Процедуры ремонта
|
Наденьте перчатки, чтобы не поранить руки.
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки.
не портя поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|

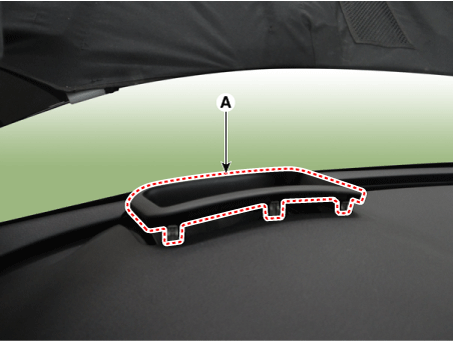

Снимите лицевую панель проекционного дисплея (А) с помощью съемника.
|
|
3.
|
Снимите комбинацию приборов.
(См. Индикаторы и датчики - «Комбинация приборов»)
|
|
4.
|

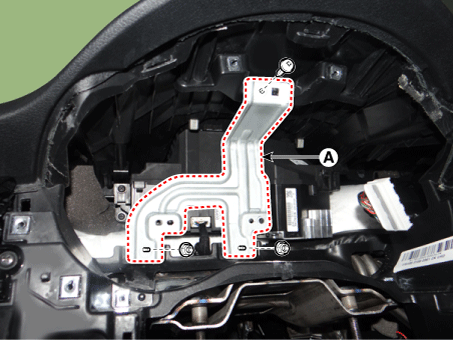

Снимите кронштейн проекционного дисплея (A) после ослабления крепления.
винт и гайки.
|
|
5.
|

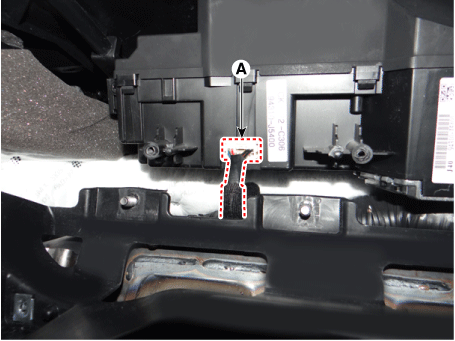

Отсоедините разъем проекционного дисплея (А).
|
|
6.
|

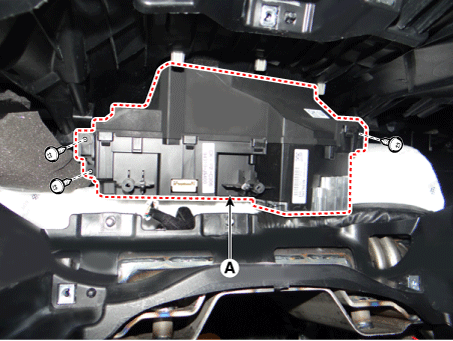

Снимите проекционный дисплей (А) после ослабления крепежных винтов.
|
|
1.
|
Подсоедините разъем после установки проекционного дисплея.
|
|
2.
|
Установите кронштейн проекционного дисплея.
|
|
3.
|
Установите комбинацию приборов.
|
|
4.
|
Установите рамку проекционного дисплея.
|
|
5.
|
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
Если часть изображения на проекционном дисплее искажена или находится не на уровне глаз
с драйвером можно использовать глобальную диагностическую систему (KDS) для выполнения калибровки.
|
1.
|
Калибровка требуется:
|
–
|
После замены проекционного дисплея
|
|
–
|
Когда кадры искажаются после замены лобового стекла
(встроенная пленка для удаления двоения в стекле)
|
|
–
|
При удалении/установке или замене основной аварийной панели, установленной на HUD.
|
|
–
|
Когда место установки изображения блока HUD не находится в поле зрения
уровень драйвера, приводящий к расфокусированному изображению.
|
|
|
2.
|
Калибровочные элементы
Нет
|
Функции калибровки видеоряда
|
Калибровочные случаи
|
1
|

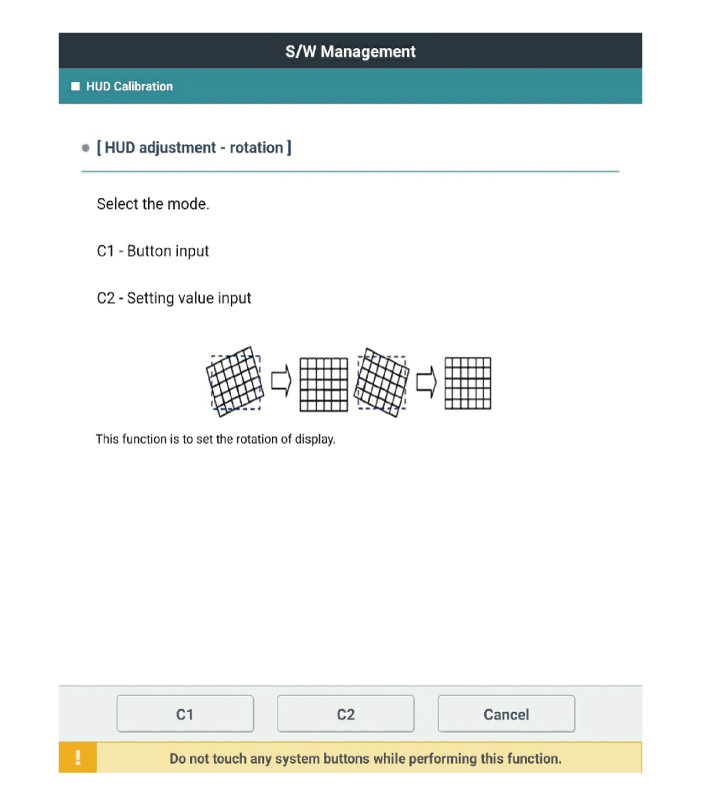

Вращение: Калибровка против часовой стрелки/в направлении по часовой стрелке на
центр.
|
|
2
|
Улыбка: Калибровка по вертикали по центру.
|
|
3
|
Наклонный (вверх/вниз): калибровка по вертикальному наклону.
|
|
4
|
Наклонный (влево/вправо): калибровка по горизонтальному наклону.
|
|
5
|
Параллельная компенсация
|
|
6
|
Перемещение вверх/вниз в указанном месте: откалибруйте до уровня глаз пользователя.
|
|
7
|
Инициализация: возврат к предыдущему состоянию перед калибровкой.
|
|
|
|
3.
|
Процесс калибровки
|
(1)
|
Установите автомобиль на ровной поверхности для точной регулировки.
|
|
(2)
|
Убедитесь, что на лобовом стекле нет посторонних предметов.
|
|
(3)
|
Подключите глобальную диагностическую систему к автомобилю и выберите
тип транспортного средства и дополнительные функции системы HUD.
|
|
(4)
|

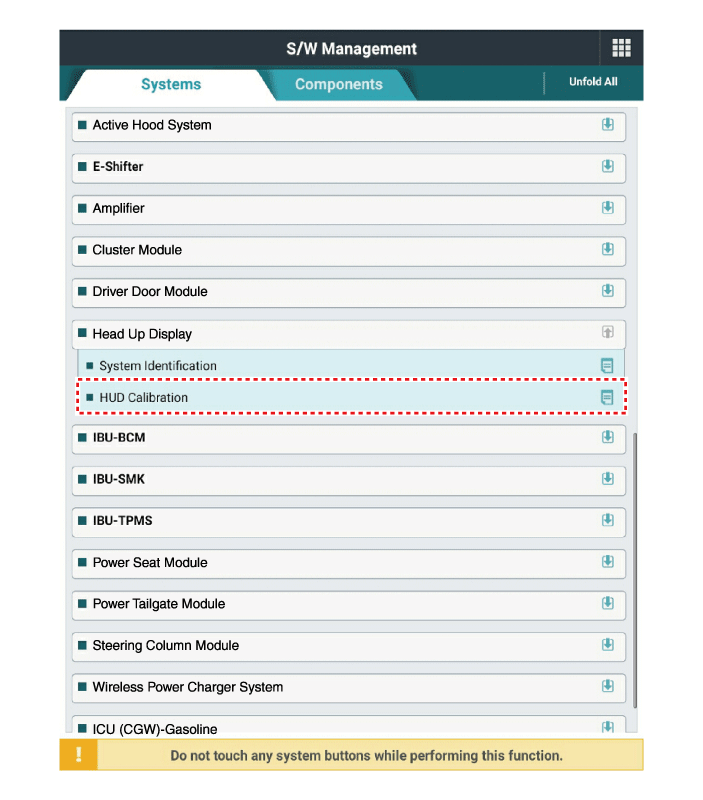

В дополнительных функциях выберите «Калибровка HUD».
|
|
(5)
|

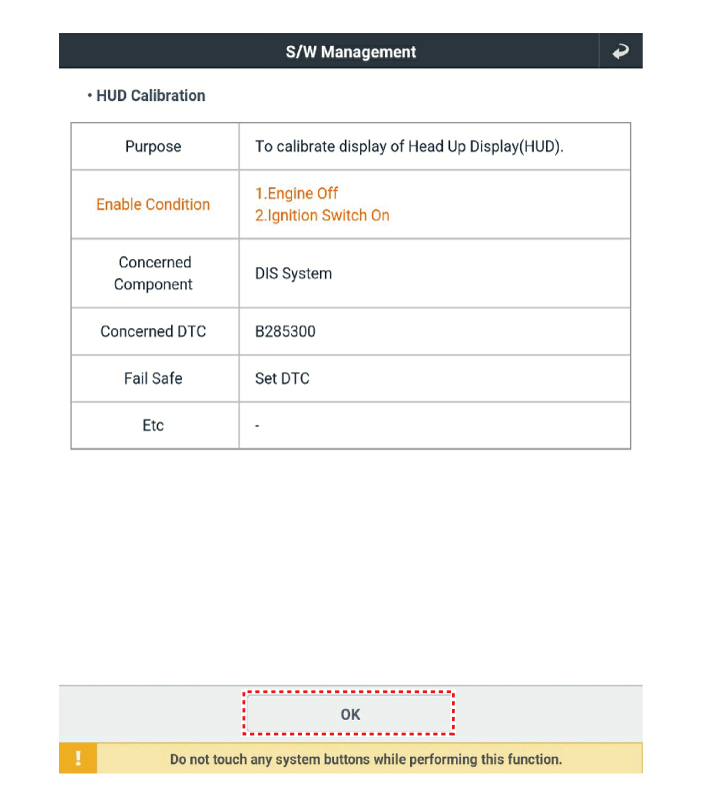

Перед «калибровкой» выполните «Калибровка HUD - инициализация».
|
«Калибровка HUD - инициализация» должна быть выполнена
до «калибровки».
|
|
|
(6)
|

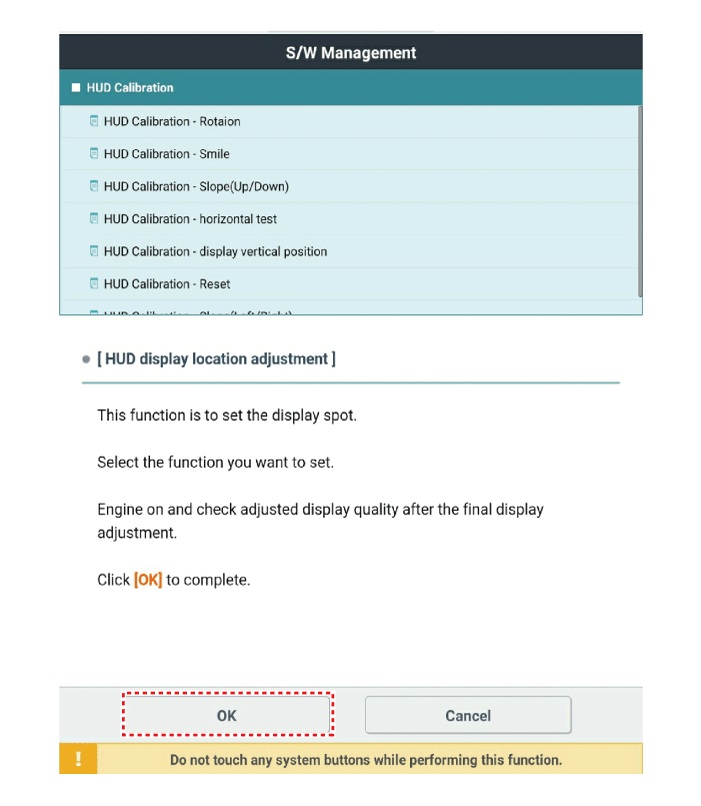

Выберите необходимые элементы калибровки и выполните «Калибровку HUD».
|
|
(7)
|
После завершения калибровки запустите и выключите двигатель.
убедитесь, что калибровка отснятого материала завершена.
|
|
Поиск неисправностей
Категория
|
Симптомы ошибки
|
Пункт проверки
|
Подробный пункт проверки
|
Связанные части
|
Осветительные приборы
|
|
•
|
Яркость освещения не регулируется автоматически (без разницы
между днем и ночью)
|
|
|
•
|
Проверьте управление освещением
|
|
•
|
Проверить работу датчика внешней освещенности
|
|
|
•
|
Проверить управление освещением в кластере УСМ
→ Если HUD работает, проблем нет.
|
|
•
|
Проверить работу датчика внешней освещенности
→ Если датчик внешней освещенности работает, проверьте связь
(CGW ↔ ИЛС)
|
|
Световой датчик
CGW
Кластер
|
Функция регулировки
|
|
•
|
Положение дисплея не настроено
|
|
|
•
|
Проверьте движение зеркала при включенном или выключенном IG (парковочное положение)
|
|
|
•
|
Если шаговый двигатель не работает, когда IG включен или выключен,
→ Неисправен шаговый двигатель HUD.
|
|
•
|
Если шаговый двигатель в HUD работает, когда IG включен или выключен,
→ Проверьте связь CAN (кластер ↔ HUD)
|
|
HUD
Кластер
|
Компоненты и расположение компонентов
Расположение компонентов
1. Проекционный дисплей (HUD)
2. Датчик внешней освещенности
3. Кластер (меню настроек пользователя
ВКЛ/ВЫКЛ, яркость дисплея...
Компоненты и расположение компонентов
Компоненты
1. Переключатель LKA ВКЛ/ВЫКЛ
2. Комбинация приборов
3. Блок LKA (MFC)
* MFC: многофункциональная камера
...
