Kia Stinger: система смарт-ключа / диагностика смарт-ключа

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Система смарт-ключей / Диагностика смарт-ключа

Процедуры ремонта
осмотр
1.

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

Диагностическая система (KDS) предоставляет следующую информацию.

(1)

Самодиагностика: проверка неисправности и кодового номера (DTC).

(2)

Текущие данные: проверка состояния входных/выходных данных системы.

(3)

Проверка срабатывания: Проверка состояния работы системы.

(4)

Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

2.

Выберите "Модель автомобиля" и "IBU-SMK" для проверки, чтобы проверить автомобиль с тестером.

3.

Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.

4.

Если вы хотите принудительно проверять работу каждого модуля, выберите «Активация». тест".

Диагностика срабатывания антенны

1.

Подключите кабель KDS к разъему канала передачи данных в случае аварии со стороны водителя. нижняя панель накладки.

2.

После включения зажигания выберите «Проверка действия».

3.

Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью KDS.

4.

Если светодиод смарт-ключа мигает, смарт-ключ исправен.

5.

Если светодиод смарт-ключа не мигает, проверьте напряжение смарт-ключа. батарея.

6.

Активация антенны

–

Внутренняя антенна 1

–

Внутренняя антенна 2

–

Антенна багажника

–

Бамперная антенна

–

Антенна двери водителя

–

Вспомогательная дверная антенна

Проверка состояния антенны

1.

Подключите кабель KDS к разъему канала передачи данных в случае аварии со стороны водителя. нижняя панель накладки.

2.

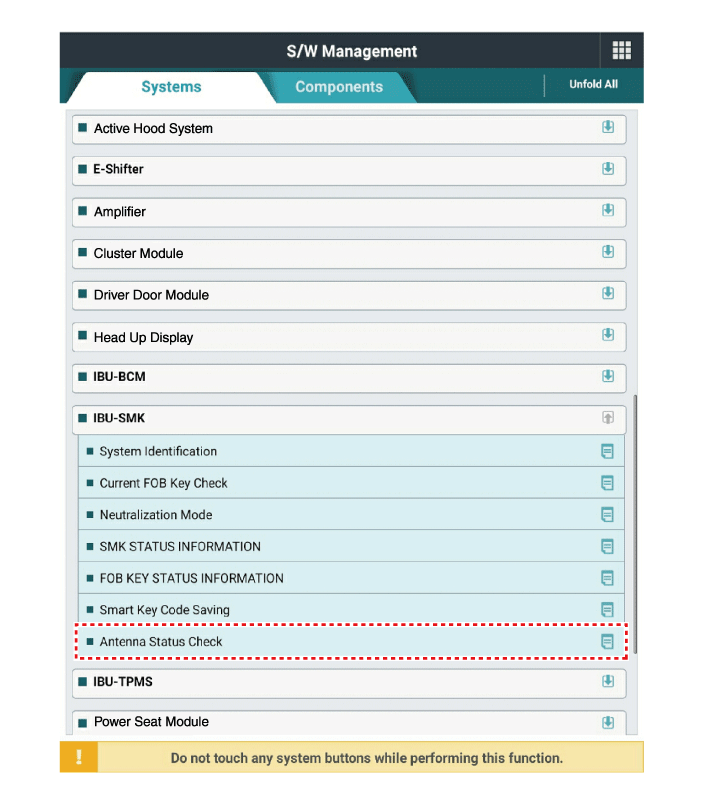

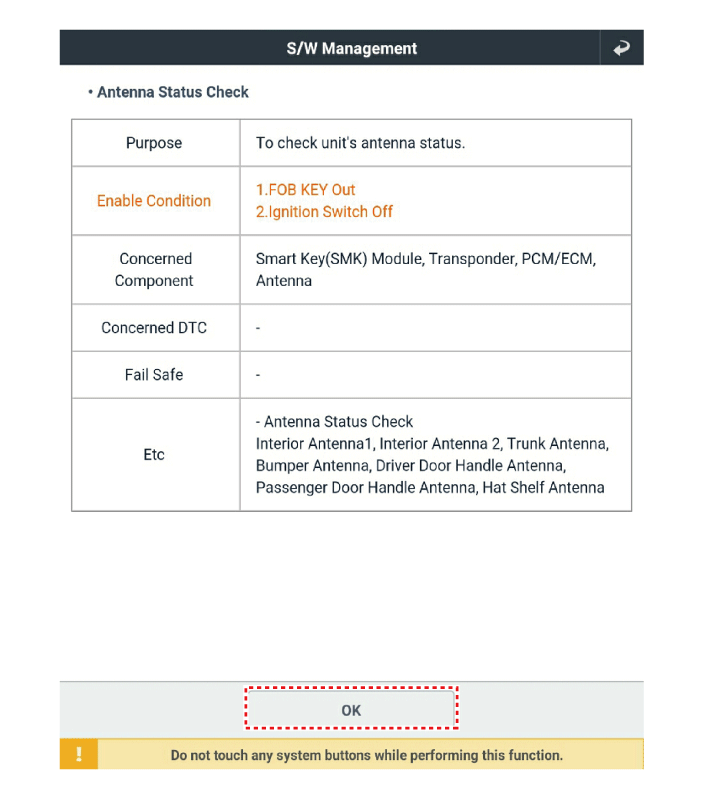

Выберите «Проверка состояния антенны».

3.

После включения IG выберите «Проверка состояния антенны».

4.

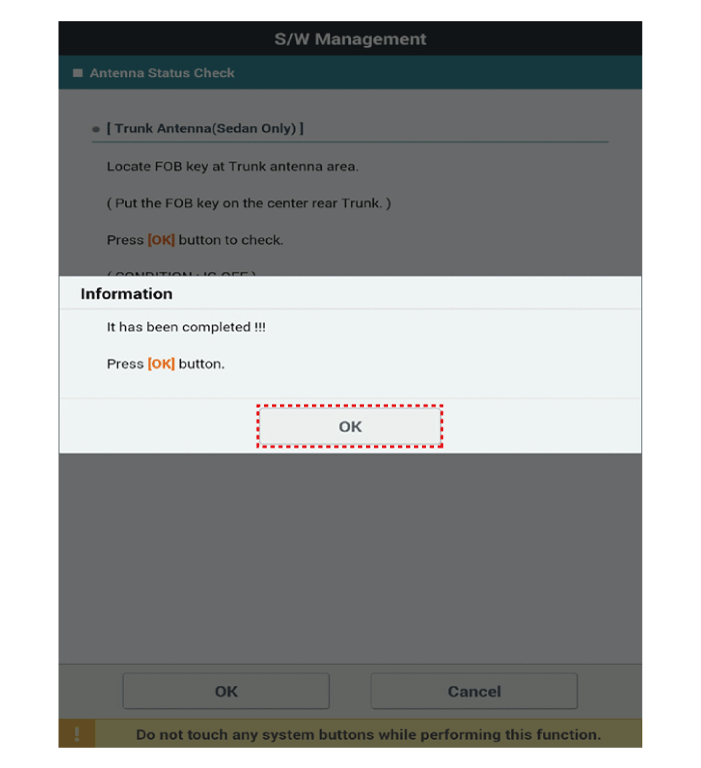

Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью KDS.

5.

Если смарт-ключ работает нормально, соответствующая антенна, смарт-ключ (передача, прием) и внешний приемник в норме.

6.

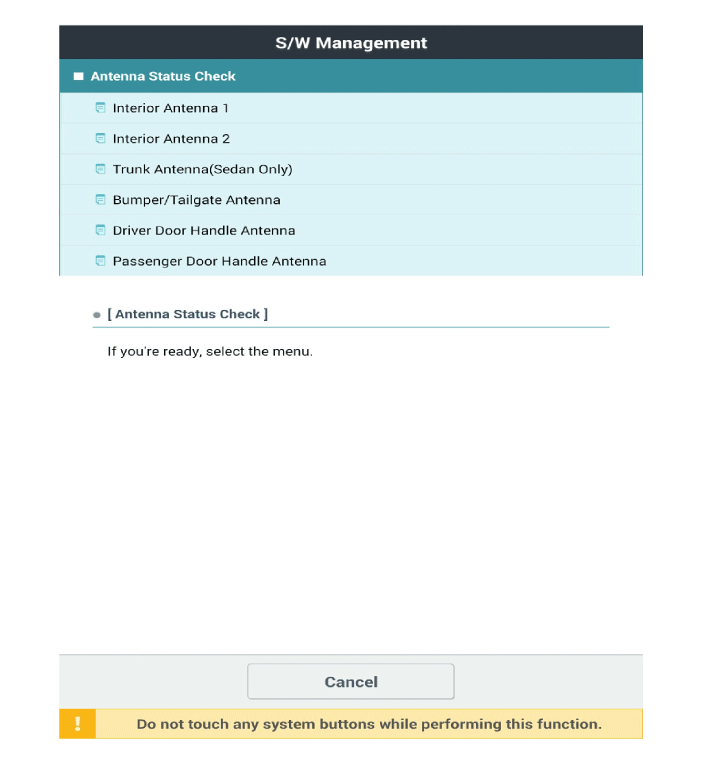

Состояние антенны

–

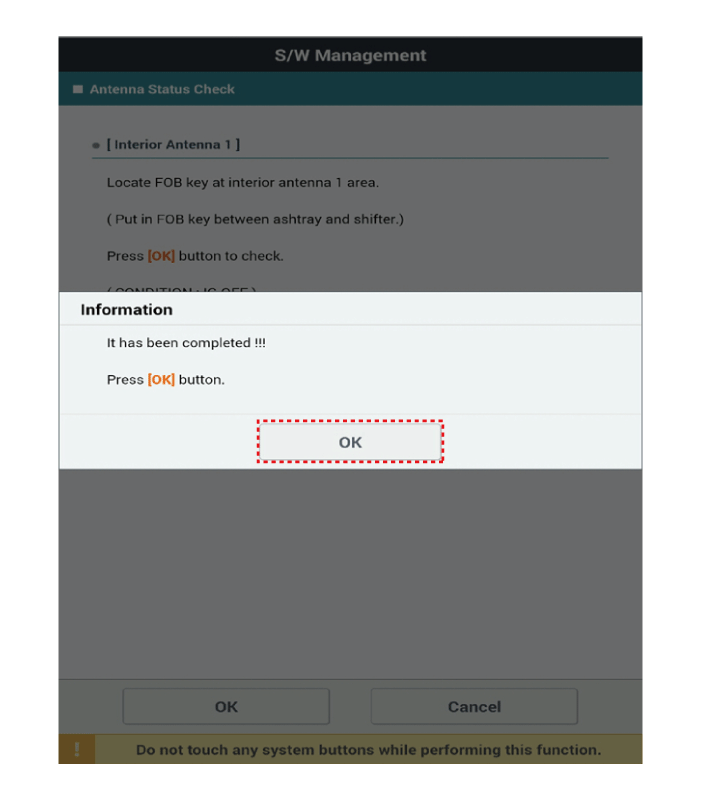

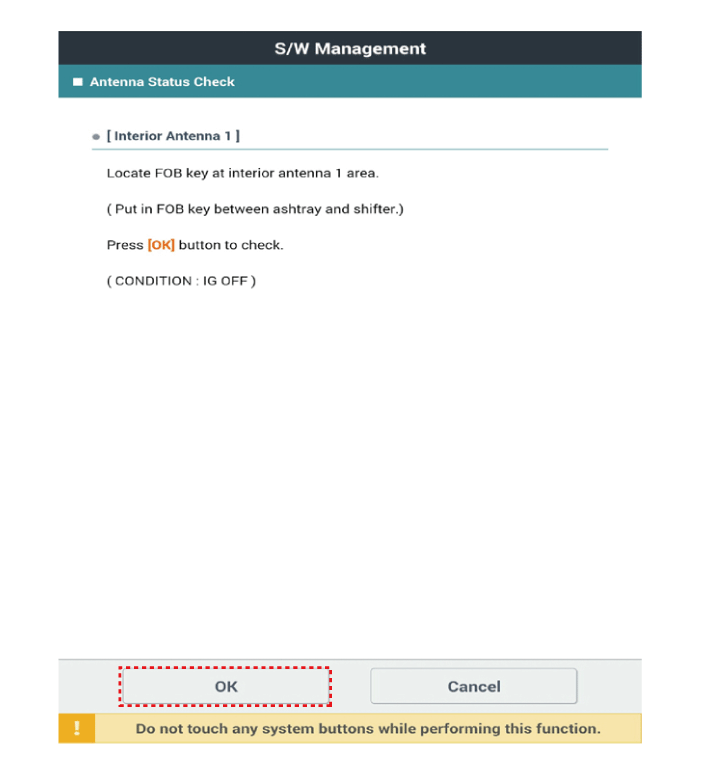

Внутренняя антенна 1

–

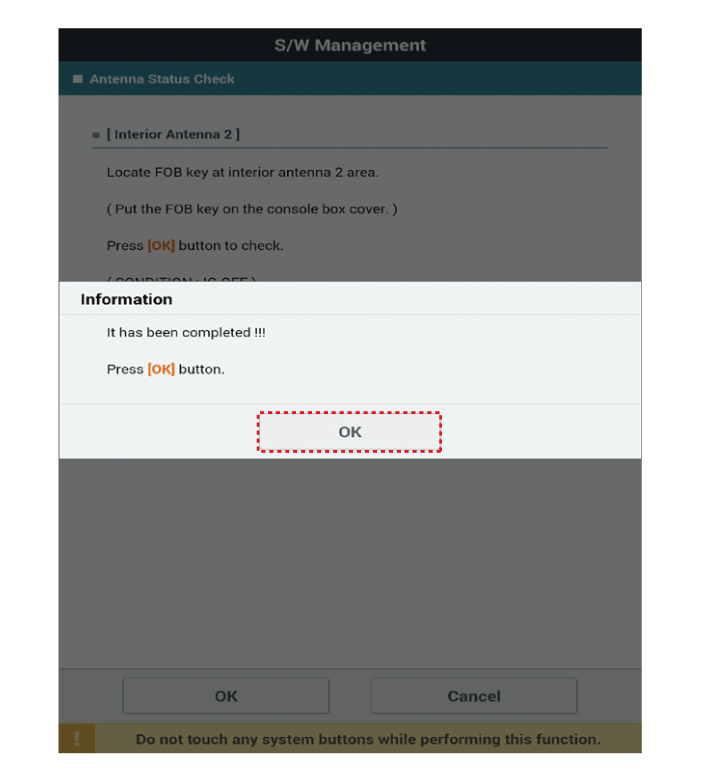

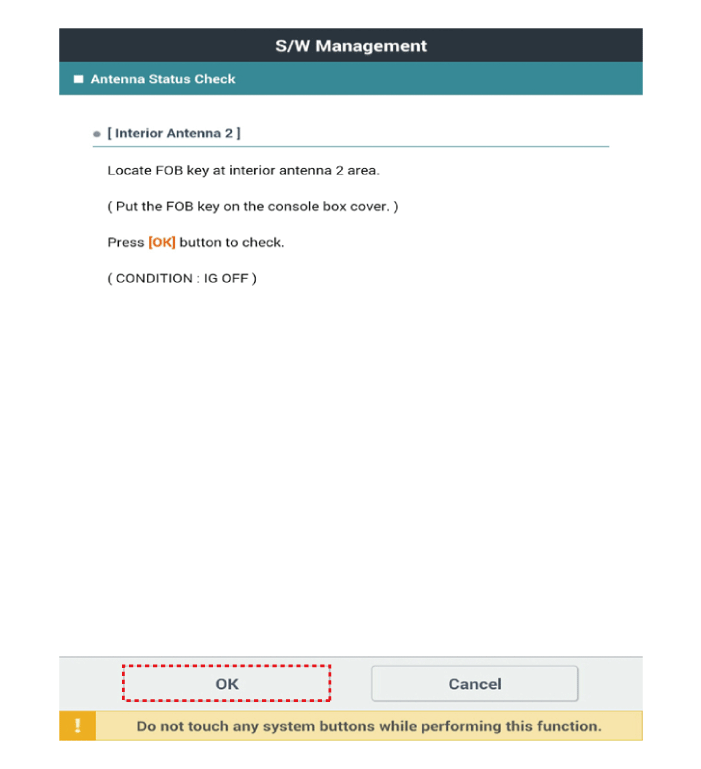

Внутренняя антенна 2

–

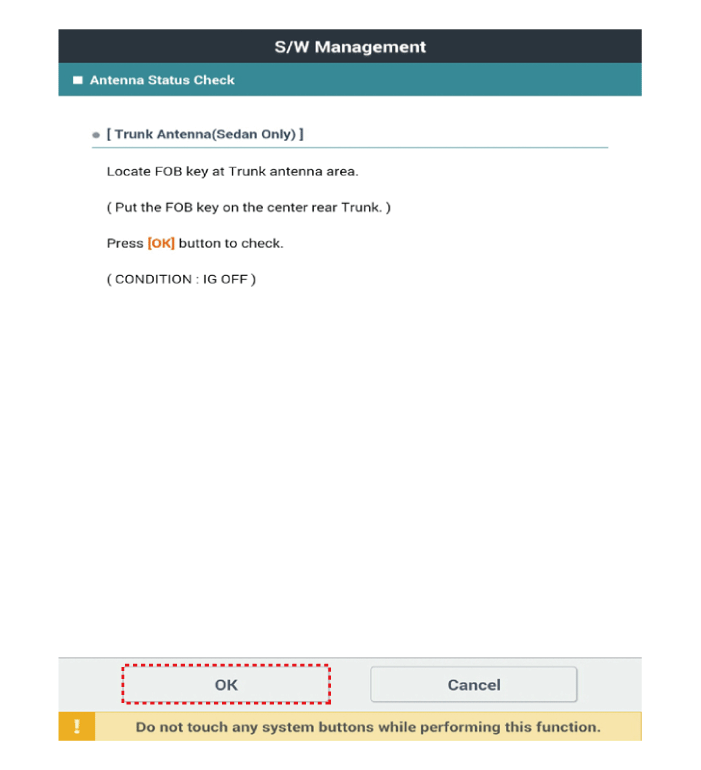

Антенна багажника

–

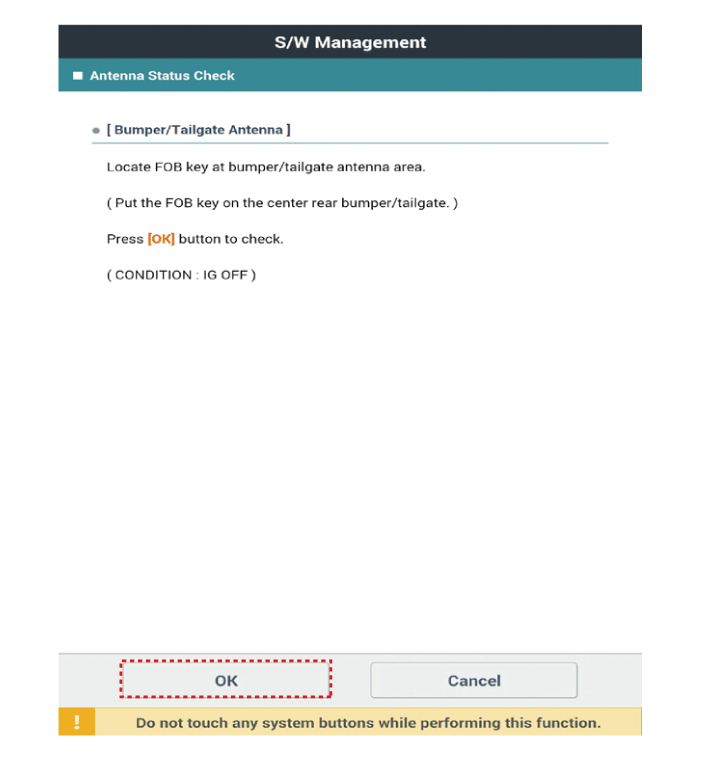

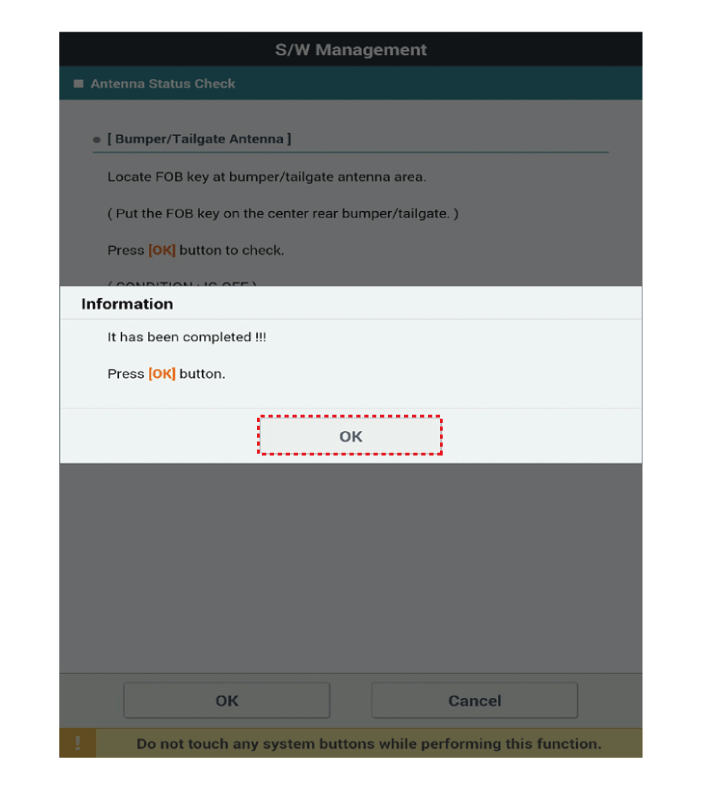

Бамперная антенна

–

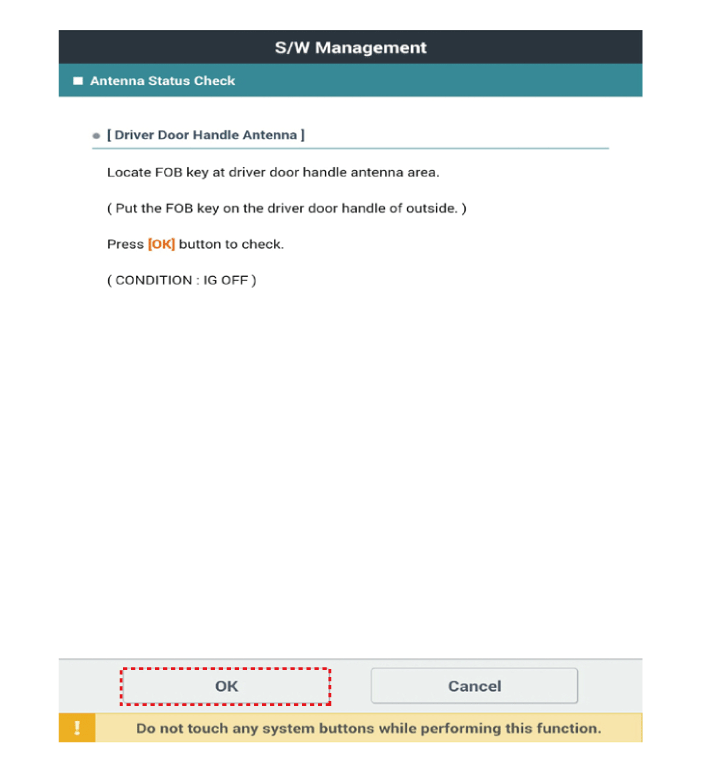

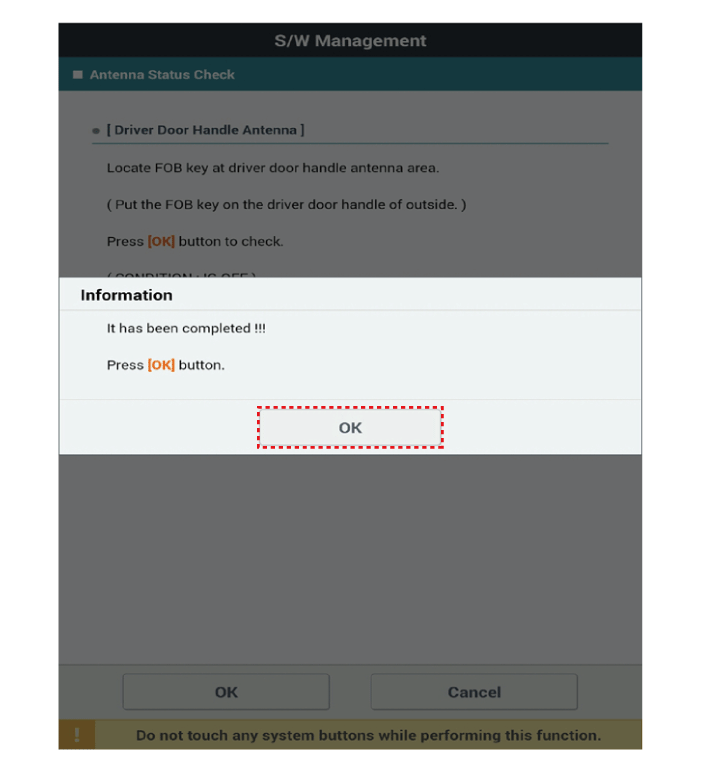

Антенна двери водителя

–

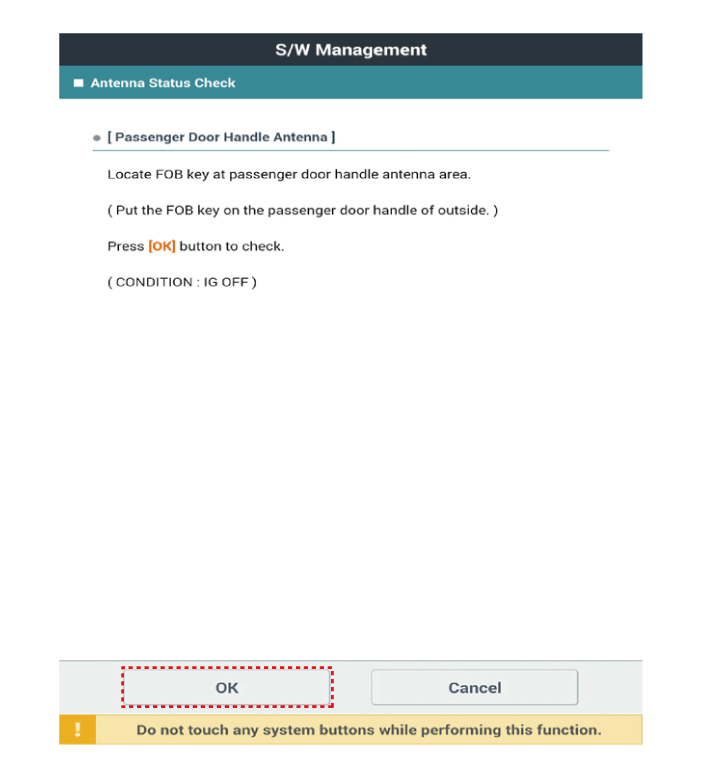

Вспомогательная дверная антенна

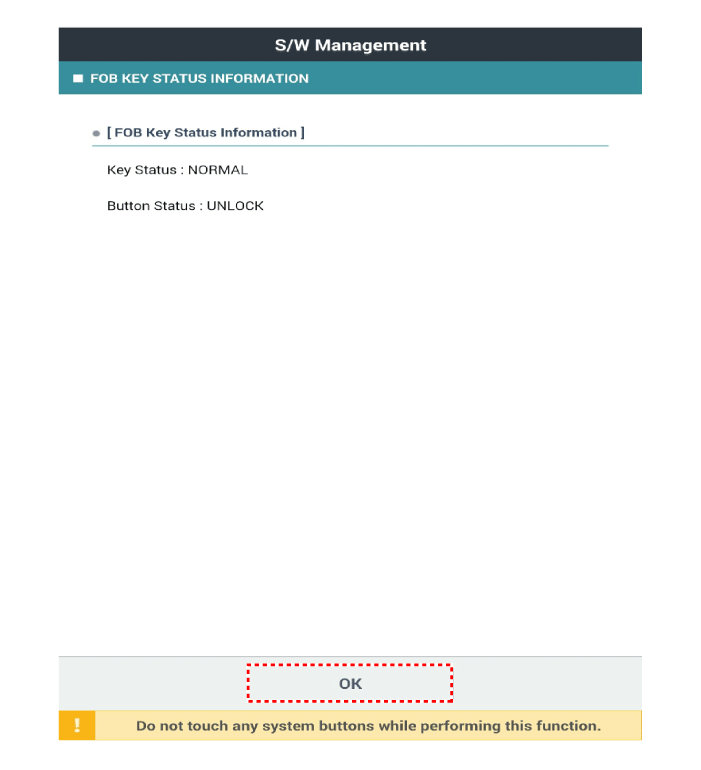

Проверка статуса FOB

1.

Подключите кабель KDS к разъему канала передачи данных в случае аварии со стороны водителя. нижняя панель накладки.

2.

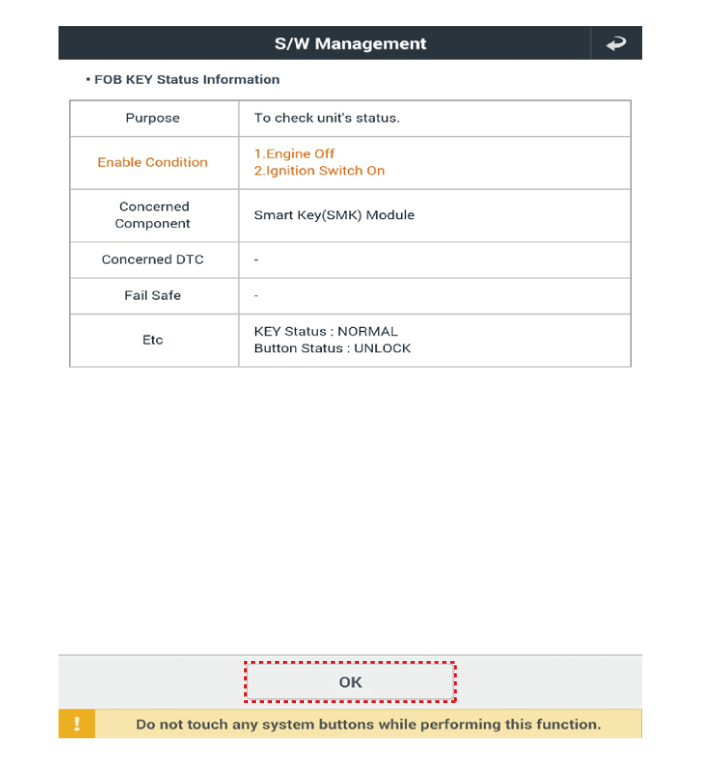

После включения зажигания выберите «ИНФО СОСТОЯНИЯ КЛЮЧА брелка».

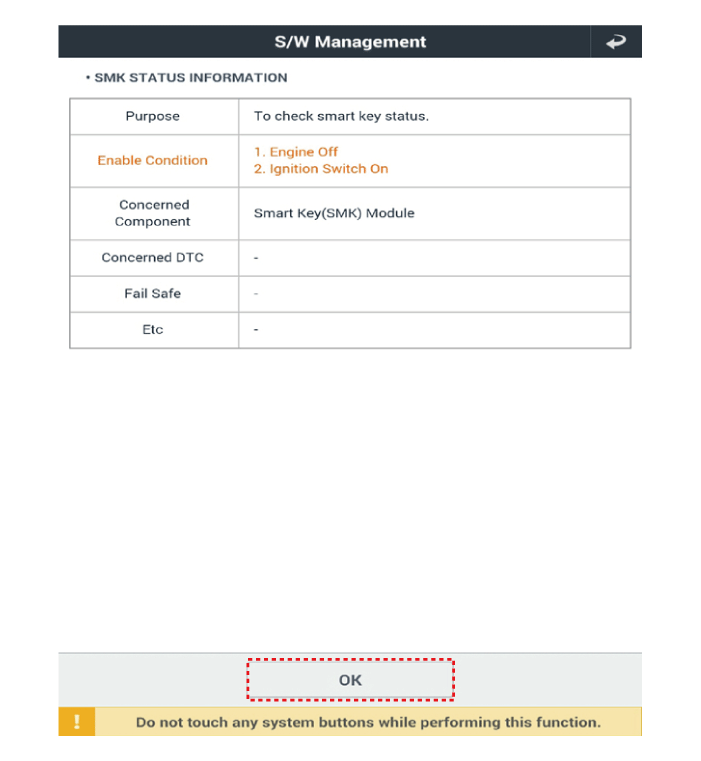

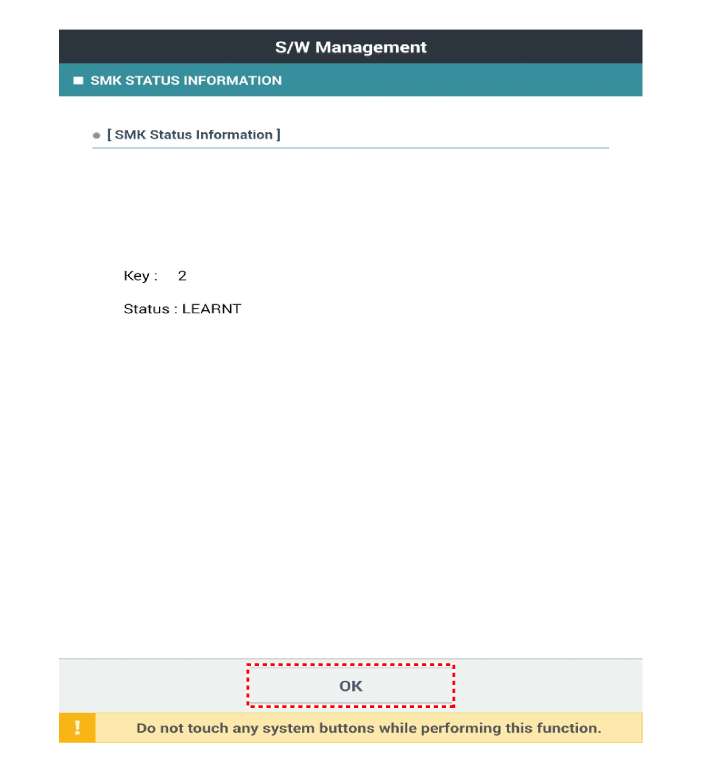

Проверка состояния смарт-ключа

1.

Подключите кабель KDS к разъему канала передачи данных в случае аварии со стороны водителя. нижняя панель накладки.

2.

После включения зажигания выберите «SMK STATUS INFO».

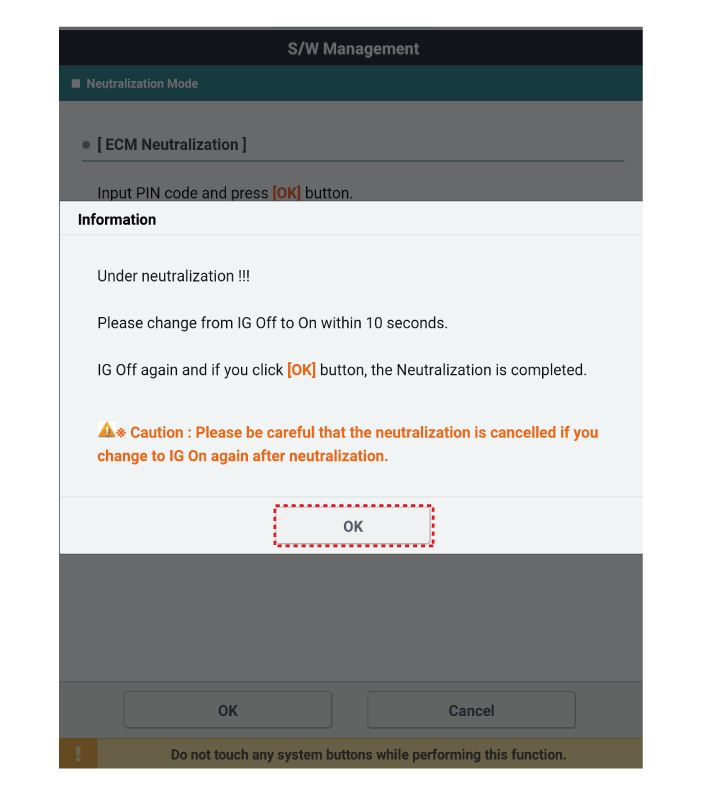

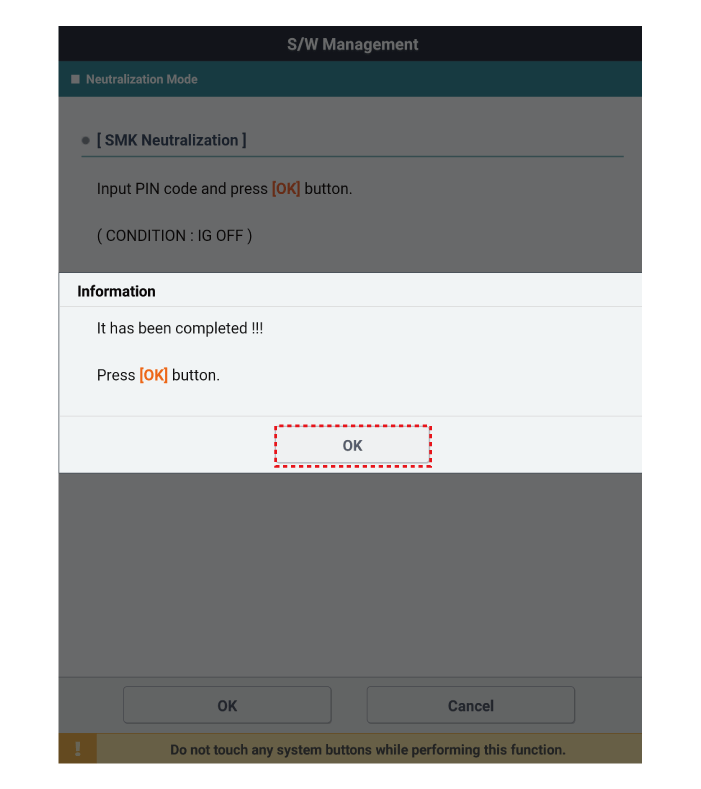

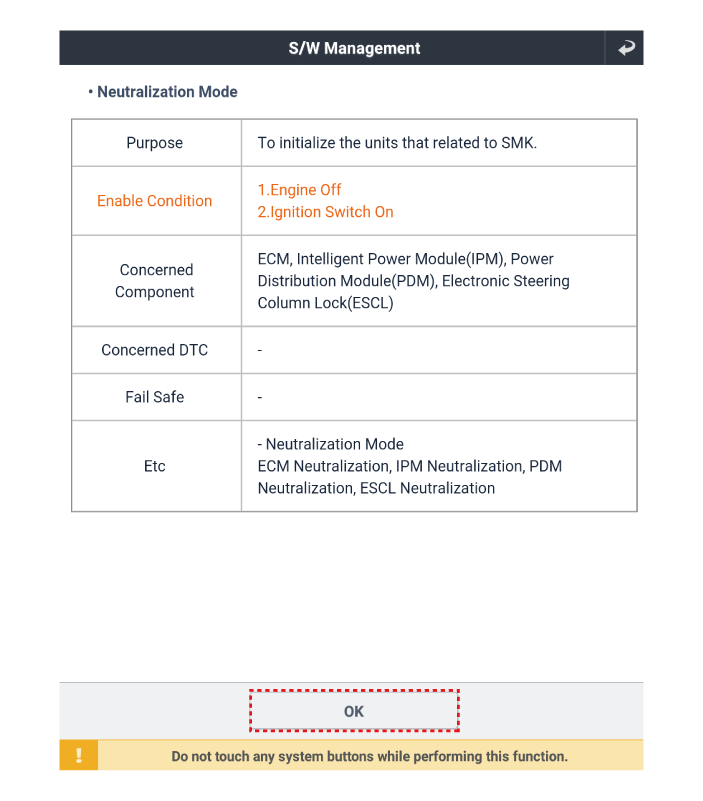

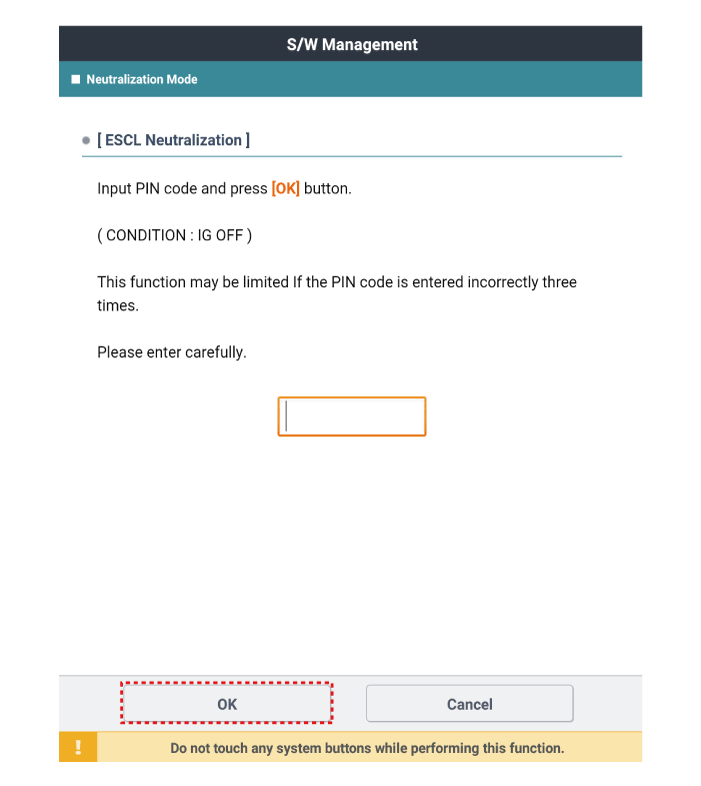

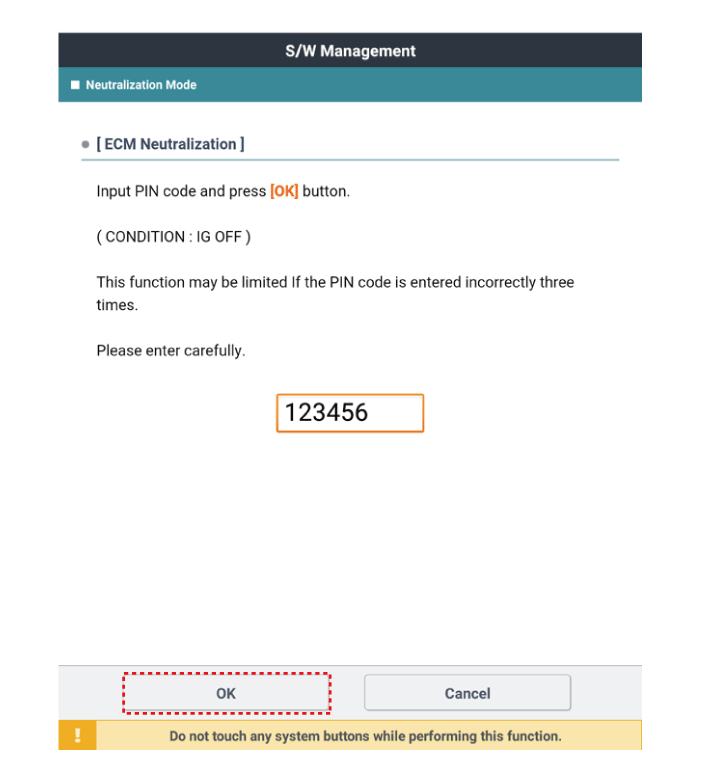

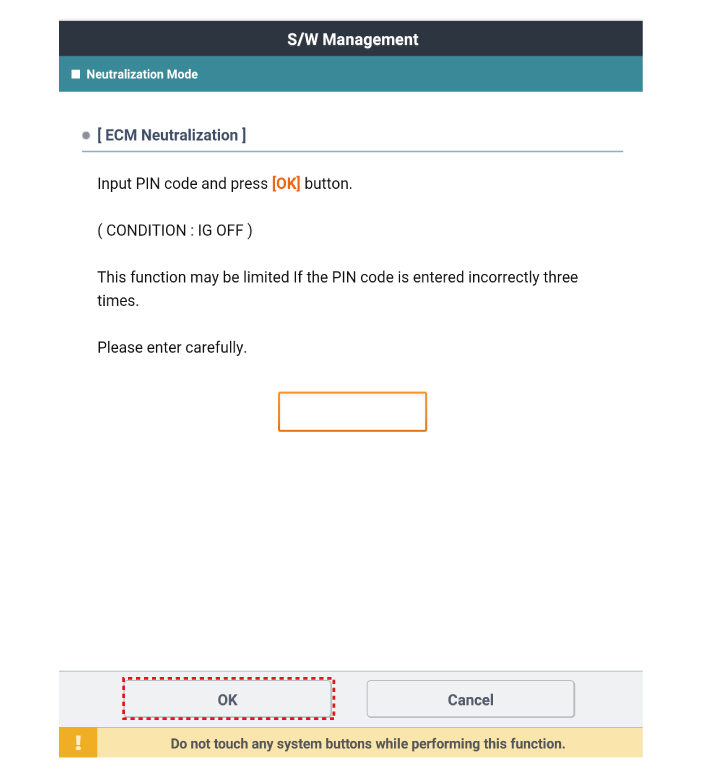

Статус нейтрализации Проверять

1.

Подключите кабель KDS к разъему канала передачи данных в случае аварии со стороны водителя. нижняя панель накладки.

2.

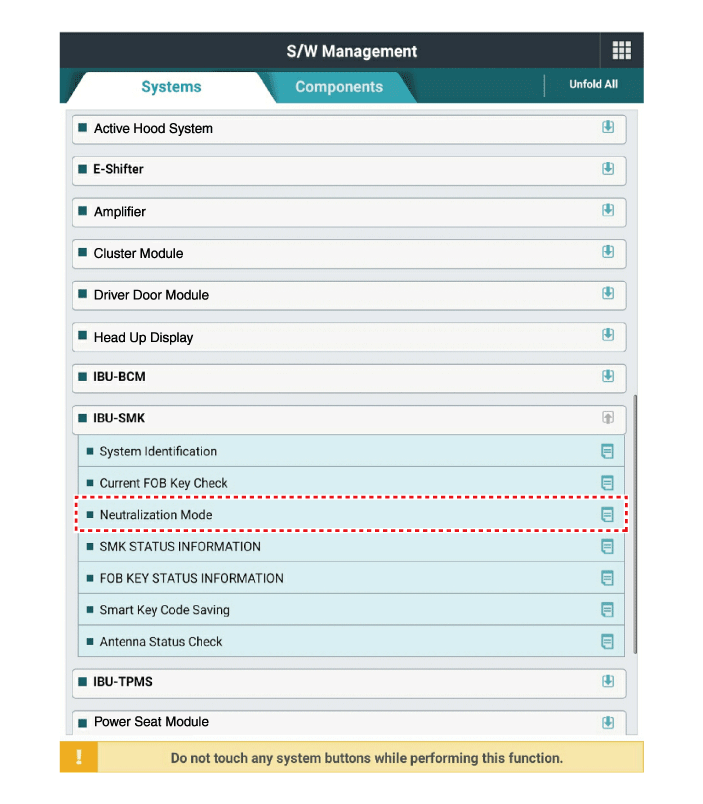

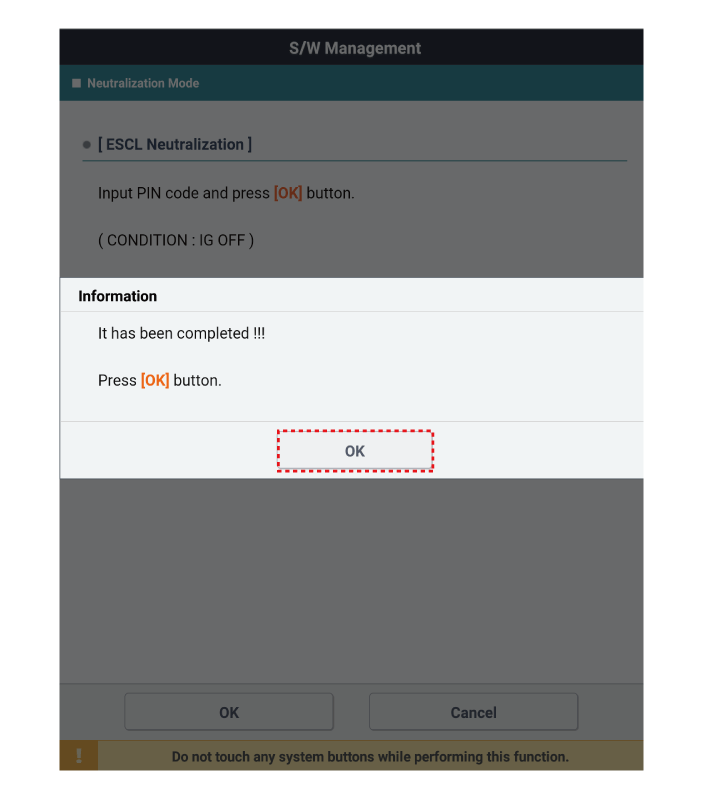

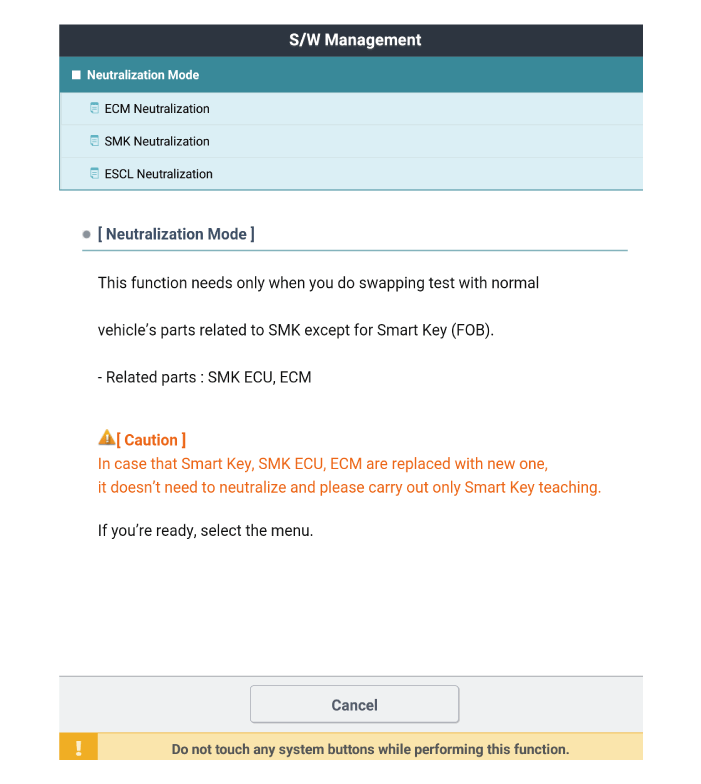

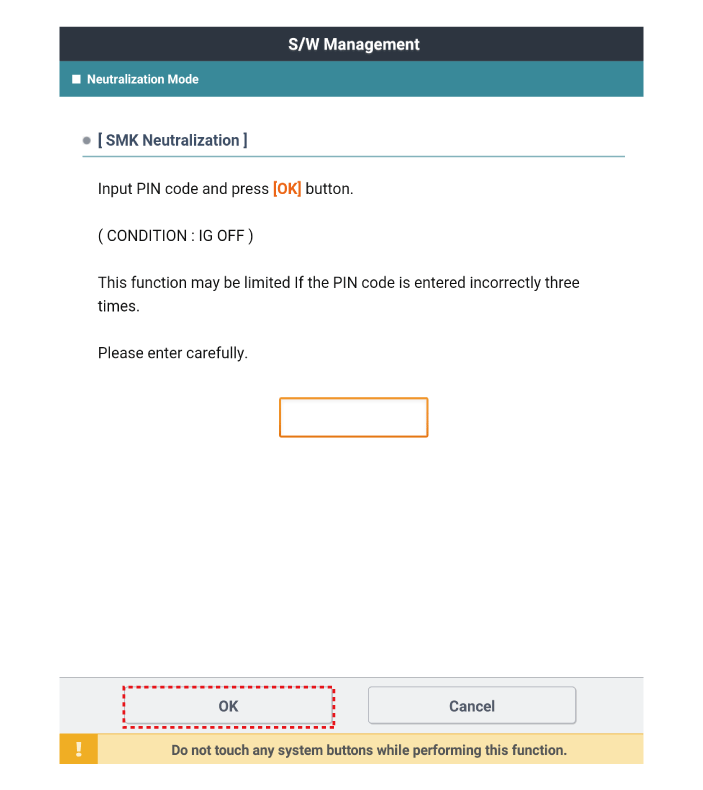

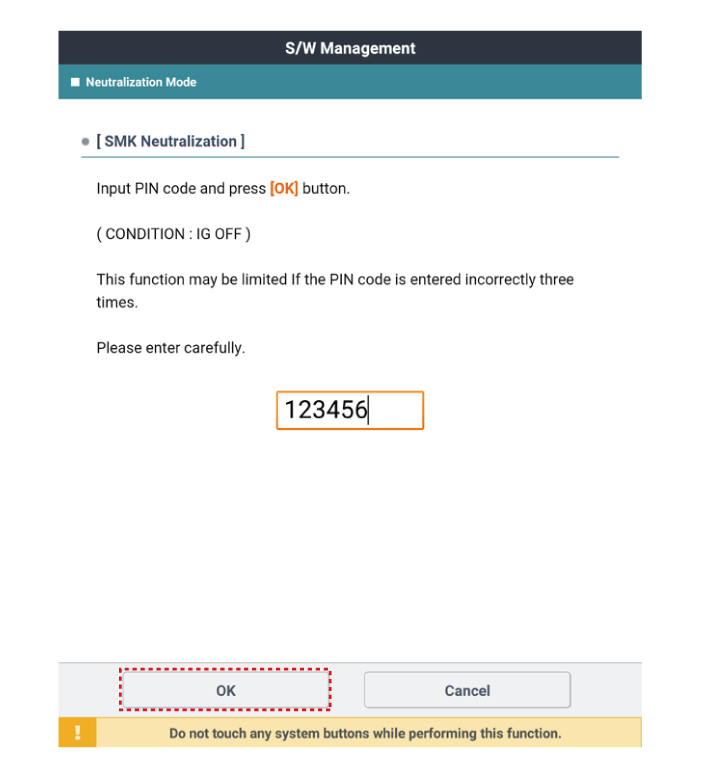

После включения зажигания выберите «Режим нейтрализации».
