Лампа беспроводной зарядки (WPC)

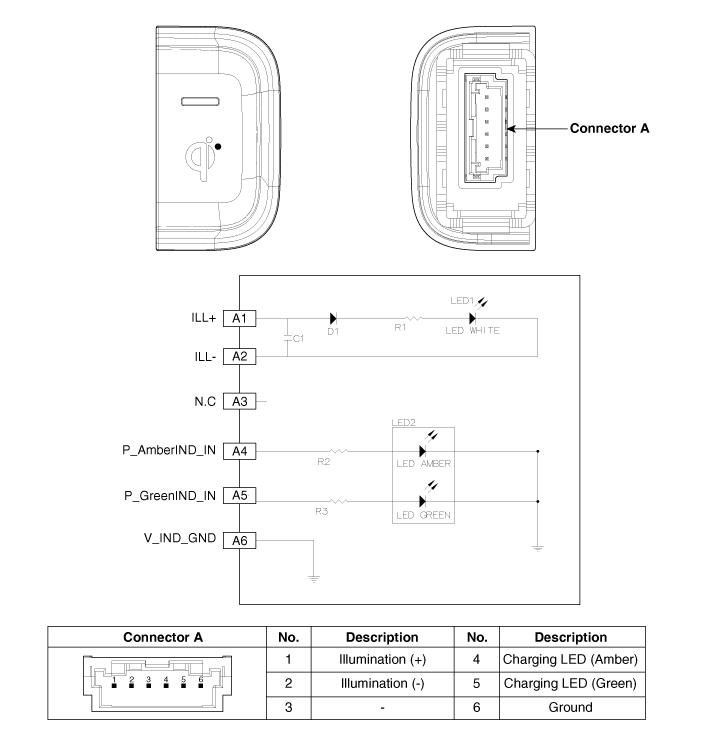

Компоненты и позиции

Компоненты

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите консоль в сборе.

   (См. Кузов — «Узел напольной консоли»)

3. 3

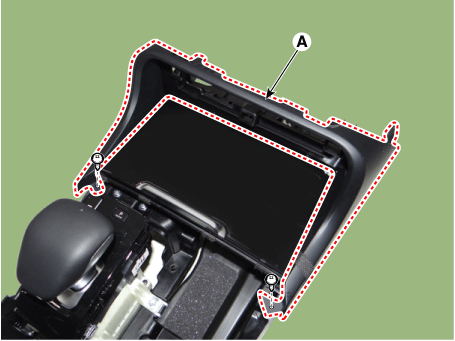

   Снимите переднюю крышку (А) после ослабления крепежных винтов.



4. 4

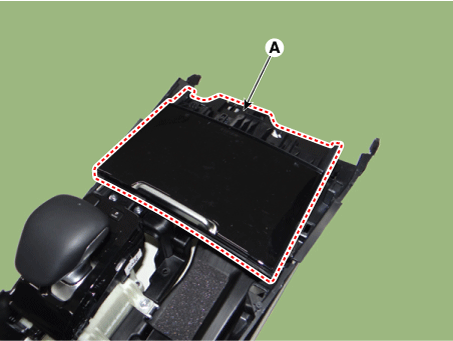

   Снимите поддон напольной консоли (А) с помощью съемника.



5. 5

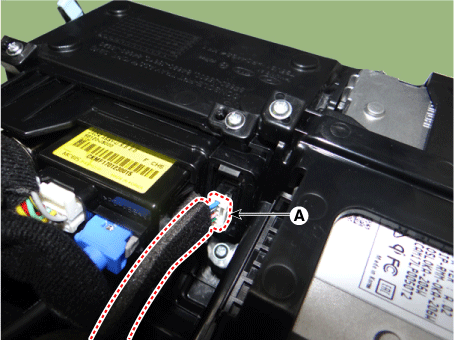

   Отсоедините разъем индикатора беспроводной зарядки (A).



6. 6

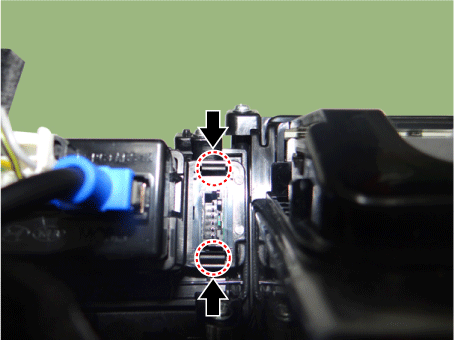

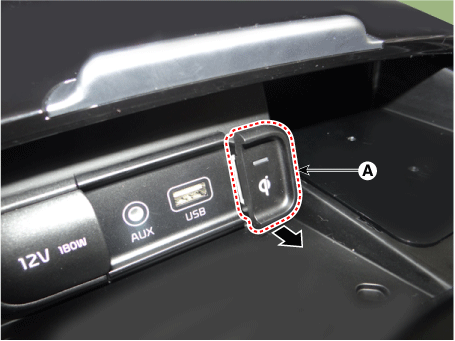

   Снимите индикатор беспроводной зарядки (A), нажав на фиксирующие крючки.





Монтаж

1. 1

   Установите индикатор беспроводной зарядки.

2. 2

   Подсоедините разъем лампы беспроводной зарядки.

3. 3

   Установите поддон напольной консоли.

4. 4

   Установите переднюю крышку.

5. 5

   Установите консоль в сборе.

6. 6

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
