Система отображения на лобовом стекле (HUD)

Компоненты и расположение компонентов

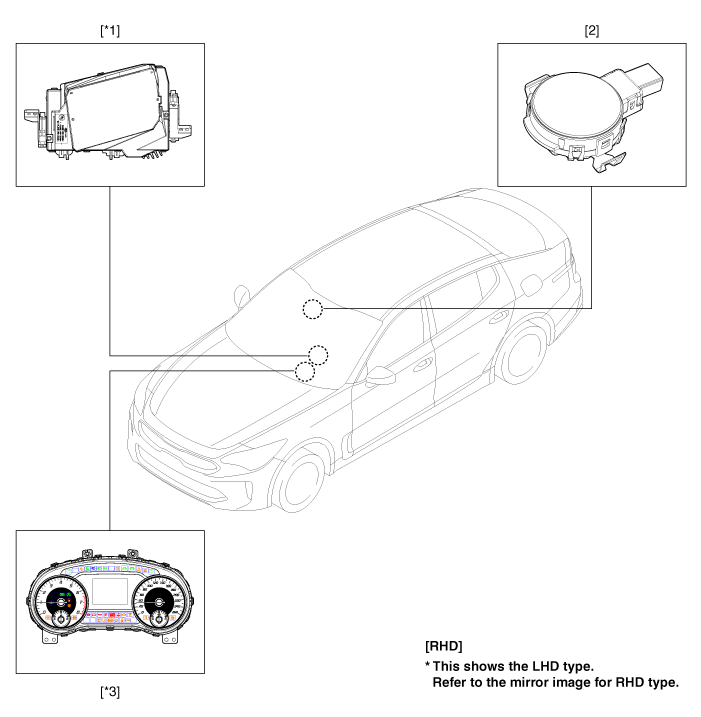

Расположение компонентов

Описание и работа

Описание

1. 1

   Работа системы



   Система HUD отображает различную информацию на лобовом стекле, которое сводит к минимуму движение глаз водителя, повышая безопасность и удобство.

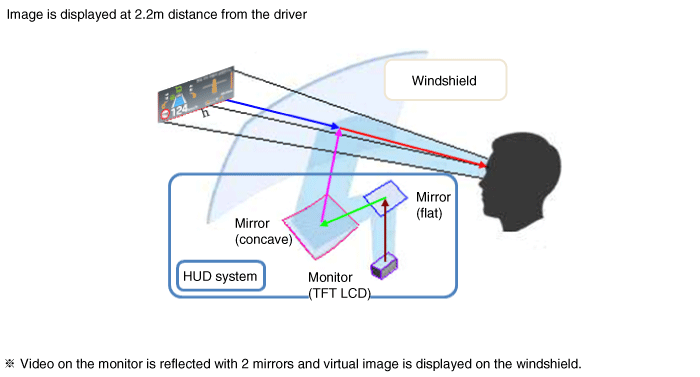

   Проекционный дисплей отображает изображения TFT LCD на два зеркала (плоское/вогнутое). и отображает их на расстоянии 2,2 м от глаз водителя.

   Информация предоставлена ​​HUD;

   1. Скорость автомобиля

   2. Интегрированная (DIS) информация TBT (Turn by Turn) навигационная информация, дорожные знаки

   3. Сигнальная лампа безопасности: SCC, LKAS, LFW, предупреждение о слепых зонах

2. 2

   Содержание дисплея HUD



3. 3

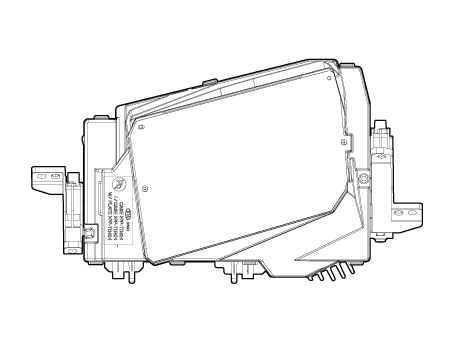

   Блок HUD

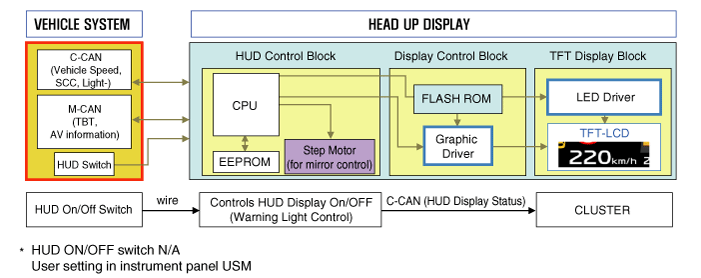

   Проекционный дисплей: вывод различной информации о системе автомобиля на лобовое стекло. стекло по CAN



4. 4

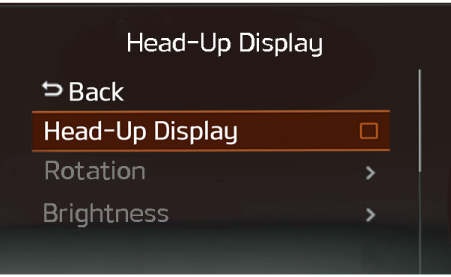

   Кластер: выберите функцию отображения в настройках содержимого в [Проекционный дисплей] меню.

   [Настройка ВКЛ/ВЫКЛ]

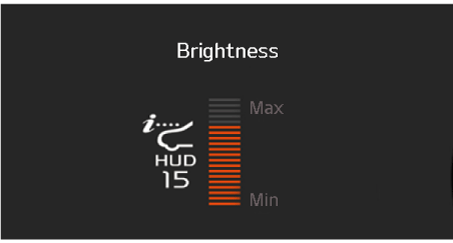

   [Яркость дисплея]



5. 5

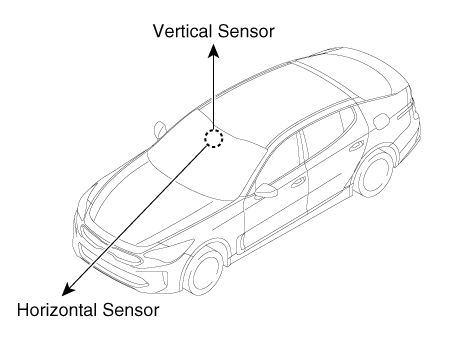

   Датчик освещенности: оснащен двунаправленным (вертикальным и горизонтальный) датчик. Яркость HUD регулируется в зависимости от горизонтали измерение (окружающая яркость).

   • Встроенный двунаправленный датчик освещенности.



6. 6

   Ветровое стекло: Ветровое стекло эксклюзивно для проекционного дисплея. встроенная пленка для удаления двойного изображения.
