CVVT (бесступенчатая регулировка фаз газораспределения) Описание и работа системы

Описание

Система непрерывного изменения фаз газораспределения (CVVT) опережает или задерживает клапан. синхронизация впускного и выпускного клапана в соответствии с управляющим сигналом ECM который рассчитывается по частоте вращения двигателя и нагрузке. При управлении CVVT происходит перекрытие или недопуск клапана, что улучшает экономия топлива и снижение выхлопных газов (NOx, HC) и улучшение характеристик двигателя за счет снижения насосных потерь, внутреннего эффекта рециркуляции отработавших газов, улучшения сгорания стабильность, улучшение объемного КПД и увеличение работы расширения. Эта система состоит из

• Клапан управления маслом CVVT (OCV), который подает моторное масло в кулачковый фазовращатель или вытекает моторное масло из кулачкового фазовращателя в соответствии с управляющим сигналом ECM PWM (Pulse With Modulation),
• датчик температуры масла CVVT (OTS), который измеряет моторное масло температура,
• и Cam Phaser, который изменяет фазу кулачка с помощью гидравлического сила моторного масла.

Моторное масло, вытекающее из клапана управления маслом CVVT, изменяет фазу кулачка. в направлении (опережение впуска/замедление выпуска) или в противоположном направлении (впуск Retard/Exhaust Advance) вращения двигателя за счет вращения ротора, подключенного с распределительным валом внутри кулачкового фазовращателя.

Принцип работы

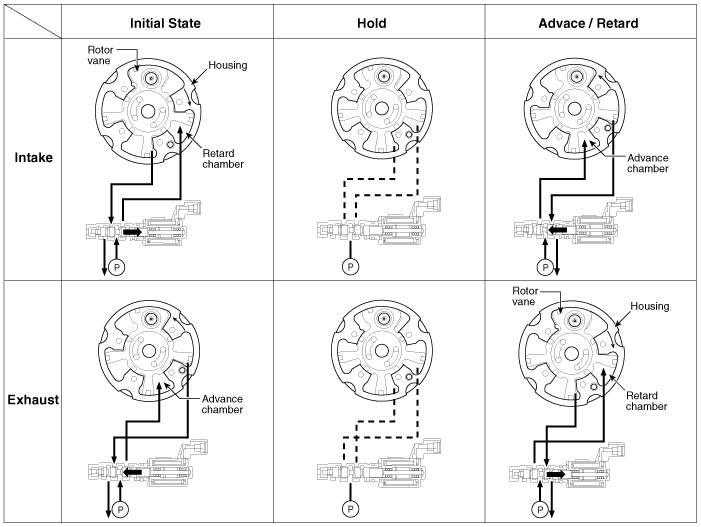

CVVT имеет механизм, вращающий лопасть ротора с создаваемой гидравлической силой. моторным маслом, подаваемым в камеру опережения или замедления в соответствии с управление масляным клапаном CVVT.

[Системный режим CVVT]

(1) Низкая скорость/низкая нагрузка	(2) Частичная нагрузка
(3) Низкая скорость/высокая нагрузка	(4) Высокая скорость/высокая нагрузка

Вождение Состояние	Выхлопной клапан		Впускной клапан
	Клапан Сроки	Эффект	Клапан Сроки	Эффект
(1) Низкая скорость /Низкая нагрузка	Полностью Продвигать	* Нижний клапан клапана * Улучшение стабильности горения	Полностью Замедлить	* Нижний клапан клапана * Улучшение стабильности горения
(2) Частичная нагрузка	Замедлить	* Увеличение работы расширения * Снижение насосных потерь * Снижение НС	Замедлить	* Снижение насосных потерь
(3) Низкая скорость /Высокая нагрузка	Замедлить	* Увеличение работы расширения	Продвигать	* Предотвращение обратного потока на впуске (улучшение объемной эффективности)
(4) Высокая скорость /Высокая нагрузка	Продвигать	* Снижение насосных потерь	Замедлить	* Улучшение объемной эффективности
