Электронный стояночный тормоз (EPB) Процедуры ремонта

Удаление

1. 1
   Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2. 2
   Снимите напольную консоль в сборе. (См. Кузов — «Напольная консоль в сборе»)
3. 3
   Отсоедините разъем (А) блока управления EPB.



4. 4
   Гайки крепления блока управления EPB (B) и снимите блок управления EPB.

   Момент затяжки: 19,6 ~ 29 Н·м

Монтаж

1. 1
   Установите в порядке, обратном снятию.
2. 2
   После замены блока управления EPB на новый необходимо выполнить процедура «Вариантное кодирование». (См. «Вариант кодирования»)
3. 3
   Выполните «Калибровку G-сенсора» с помощью GDS.
4. 4
   Убедитесь, что тормоз работает нормально, нажав переключатель EPB сильнее. чем в 3 раза после установки модуля EPB.

Вариантное кодирование

1. 1
   Зажигание «ВЫКЛ», подключить ГРС.
2. 2
   Зажигание «ВКЛ» и двигатель «ВЫКЛ» выбирают название автомобиля и систему EPB.
3. 3

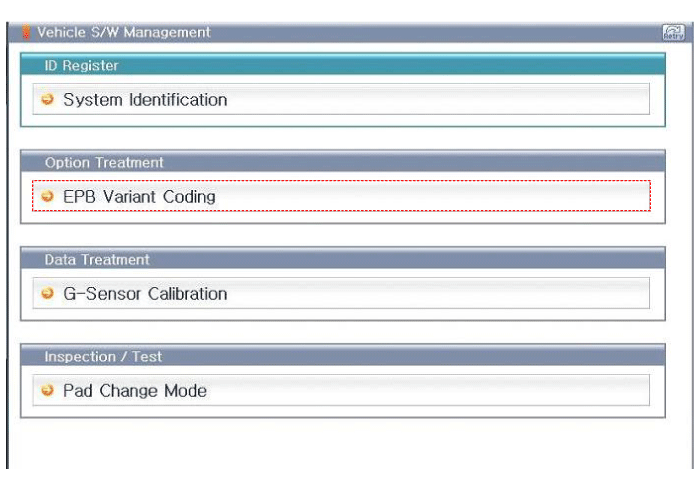

   Выберите режим кодирования EPB Variant.



4. 4

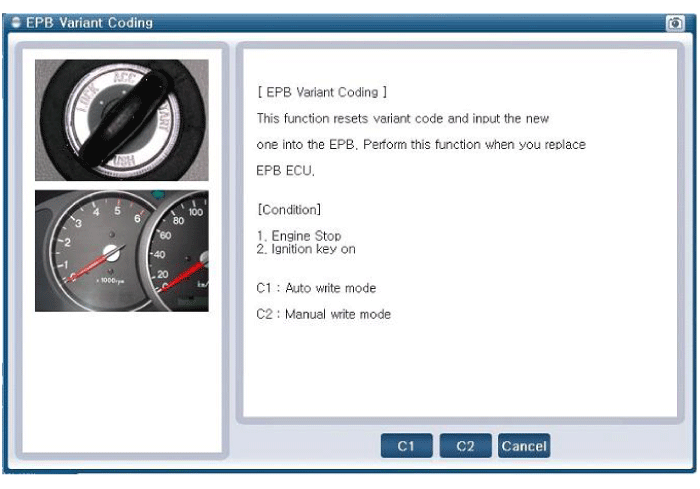

   Выполните процедуру "Кодирование вариантов EPB" с помощью GDS.



5. 5
   Выполните процедуру «Вариантное кодирование».
