Индекс расположения компонентов

Машинное отделение

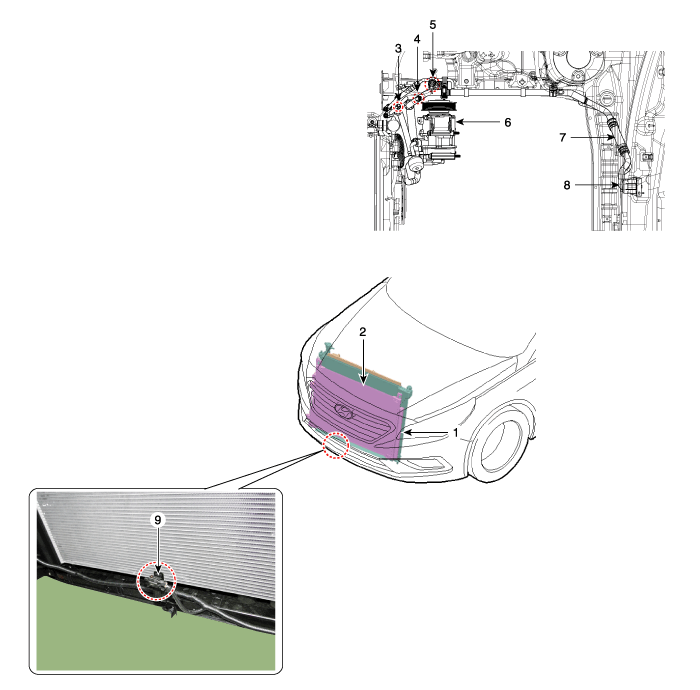

[Тета 2.4 GDI]

1. Ресивер-осушитель
2. Конденсатор
3. Сервисный порт (высокое давление)
4. Сервисный порт (низкое давление)
5. Датчик давления кондиционера (APT)		 6. Компрессор
7. Сборка всасывающей и жидкостной трубки
8. Расширительный клапан
9. Датчик температуры окружающей среды

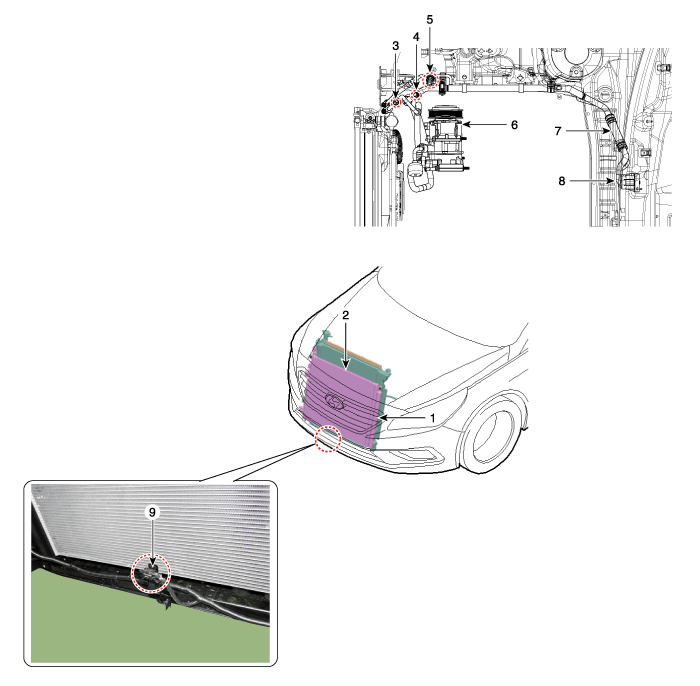

[Гамма 1.6 T-GDI / Тета 2.0 T-GDI]

1. Ресивер-осушитель
2. Конденсатор
3. Сервисный порт (высокое давление)
4. Сервисный порт (низкое давление)
5. Датчик давления кондиционера (APT)		 6. Компрессор
7. Сборка всасывающей и жидкостной трубки
8. Расширительный клапан
9. Датчик температуры окружающей среды

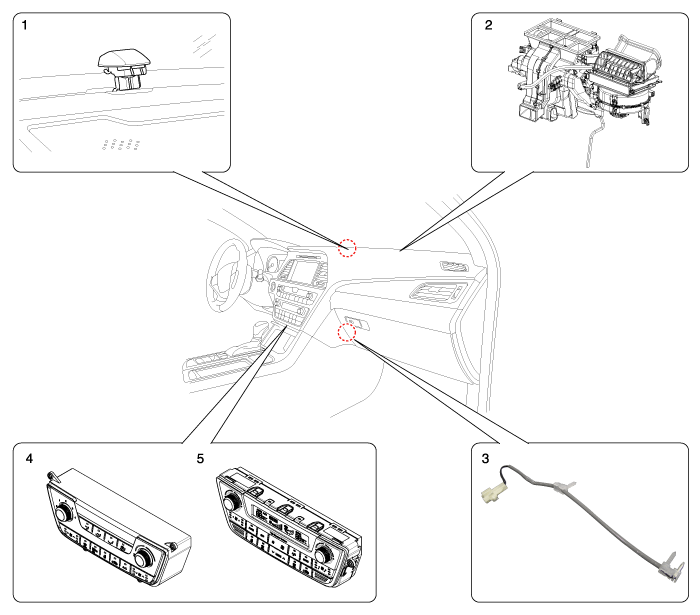

[Интерьер]
1. Фотодатчик
2. Нагреватель и вентилятор
3. Датчик температуры испарителя		 4. Блок управления отопителем и кондиционером (ручной)
5. Блок управления отопителем и кондиционером (DATC)
