Hyundai Sonata: Процедуры ремонта системы кондиционирования воздуха / конденсатора

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Отопление, вентиляция, кондиционирование / Кондиционер / Процедуры ремонта конденсатора

осмотр
1.
Проверьте ребра конденсатора на наличие засоров и повреждений. Если забит, промойте их водой и продуйте сжатым воздухом. Если согнуть, аккуратно согните их с помощью отвертки или плоскогубцев.
2.
Проверьте соединения конденсатора на наличие утечек и при необходимости отремонтируйте или замените их.
Замена
[Тета 2.4 GDI]
1.
Соберите хладагент с помощью станции регенерации/рециркуляции/зарядки.
2.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
3.
Снимите передний бампер.
(См. Кузов — «Крышка переднего бампера»)
4.
Снимите 2 гайки, а затем отсоедините линию нагнетания (A) и линию жидкости (B) от конденсатора.
Момент затяжки :
8,8 ~ 11,8 Н·м (0,9 ~ 1,2 кгс·м, 6,5 ~ 8,7 фунт-фут)

5.
Ослабив крепежные болты и гайки, снимите раму переднего бампера (А).

6.
Ослабив крепежные болты, снимите боковую воздушную защиту (А).
[левый]

[Правый]

7.
Снимите защелку капота (А).

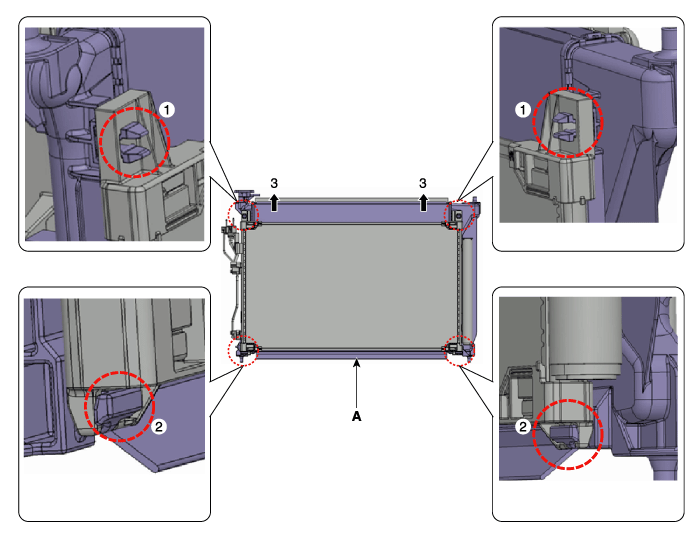

8.
Снимите конденсатор (А) с радиатора.

9.
Установите в порядке, обратном снятию.
•
Если вы устанавливаете новый конденсатор, добавьте охлаждающее масло.
•
Замените уплотнительные кольца новыми на каждом фитинге и нанесите тонким слоем охлаждающего масла перед их установкой. Обязательно используйте правильные уплотнительные кольца для R-134a, чтобы избежать утечки.
•
Будьте осторожны, чтобы не повредить радиатор и ребра конденсатора при установке конденсатора.
•
Зарядите систему и проверьте ее работоспособность.
[Гамма 1.6 T-GDI / Тета 2.0 T-GDI]
1.
Восстановите хладагент с помощью станции регенерации/рециркуляции/зарядки.
2.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
3.
Снимите передний бампер.
(См. Кузов — «Крышка переднего бампера»)
4.
Снимите 2 гайки, а затем отсоедините линию нагнетания (A) и линию жидкости (B) от конденсатора.
Момент затяжки :
8,8 ~ 11,8 Н·м (0,9 ~ 1,2 кгс·м, 6,5 ~ 8,7 фунт-фут)

5.
Ослабив крепежные болты и гайки, снимите раму переднего бампера (А).

6.
Отсоедините разъем замка капота (А) и снимите зажимы крепления проводки.

7.
Ослабив крепежные болты, снимите боковую воздушную защиту (А).

8.
Ослабьте болт крепления кронштейна конденсатора.
Момент затяжки :
6,0 ± 2,0 Н·м (0,61 ± 0,2 кгс·м, 4,43 ± 1,48 фунт-сила-фут)

9.
Ослабьте крепежные болты и снимите конденсатор (А) с радиатора.
Момент затяжки :
6,0 ± 2,0 Н·м (0,61 ± 0,2 кгс·м, 4,43 ± 1,48 фунт-сила-фут)

10.
Установите в порядке, обратном снятию.
А.
Если вы устанавливаете новый конденсатор, добавьте охлаждающее масло.
Б.
Замените уплотнительные кольца новыми на каждом фитинге и нанесите тонким слоем охлаждающего масла перед их установкой. Обязательно используйте правильные уплотнительные кольца для R-134a, чтобы избежать утечки.
С.
Будьте осторожны, чтобы не повредить радиатор и ребра конденсатора при установке конденсатора.
Д.
Зарядите систему и проверьте ее работоспособность.
