Hyundai Sonata: Система предупреждения о выходе из полосы движения (LDWS) / Процедуры ремонта
|
Автоматическая калибровка целевой точки обслуживания (SPTAC)
|
Эта процедура обеспечивает способ калибровки камеры путем
чтобы техник по обслуживанию выровнял автомобиль по хорошо освещенному смоделированному
прямая дорожная цель; желательно настенный.
Для камеры LDWS будет установлен код неисправности «Система вне калибровки», если она не работает в пределах указанных допусков.
LDWS будет поставляться для замены в полевых условиях на
код неисправности «Требуется калибровка системы/Ошибка кодирования варианта», если он
является запасной частью, поставляемой непосредственно с производства поставщика.
|
1.
|
Рекомендации по выбору подходящей цели
Для успешного завершения статической процедуры калибровки службы LDWS необходимы следующие условия:
|
А.
|

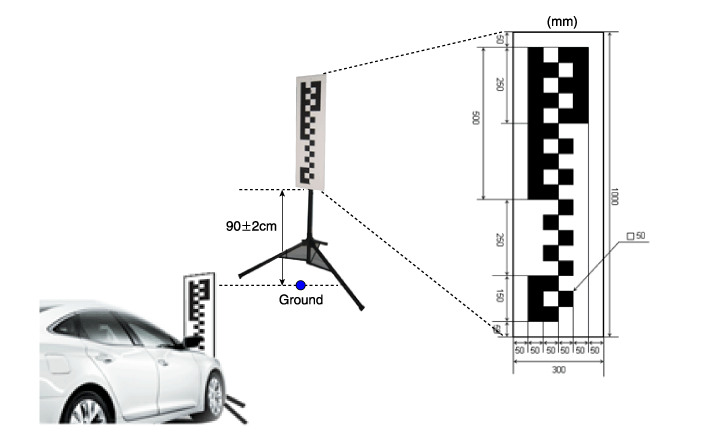

Поверхность цели (SST: 09890-3V100) должна быть перпендикулярна
камеру как в горизонтальной, так и в вертикальной ориентации для поддержания
максимум 1° крена.
|
|
Б.
|
Мишень крепится к жесткому опорному материалу для соблюдения требований к плоскостности.
|
|
С.
|
Мишень должна иметь светоотражающую (не выцветшую и не плохо окрашенную) маркировку, чтобы не отображать особенности дорожки.
|
|
Д.
|
Размер должен быть 30 см в ширину и 100 см в высоту.
|
|
Э.
|
Область установки НЕ ДОЛЖНА иметь перекрестных штриховок или текстовой маркировки рядом с мишенью.
|
|
Ф.
|
Цель должна быть хорошо освещена для оптимальной работы с использованием
неизменяющееся освещение. Не должно быть непрерывных теней
на цель.
|
|
|
2.
|
Процедура автоматической калибровки целевой точки обслуживания
|
(1)
|

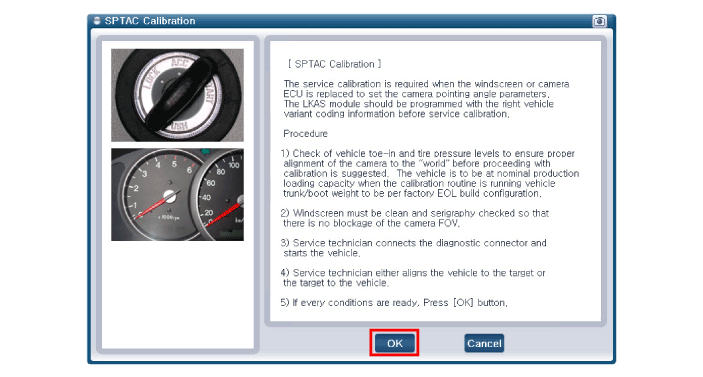

Проверка сходимости автомобиля и уровня давления в шинах для обеспечения
правильное выравнивание камеры по «миру», прежде чем продолжить
предлагается калибровка. Автомобиль должен быть на номинальном производстве
грузоподъемность при выполнении процедуры калибровки.
|
|
(2)
|
Ветровое стекло должно быть чистым, а шелкография должна быть проверена, чтобы камера не блокировалась.
|
|
(3)
|
Специалист по обслуживанию подключает диагностический разъем и
заводит автомобиль. Модуль камеры не должен активироваться
нажав переключатель.
|
|
(4)
|
Процедура сервисной калибровки может работать неправильно, если активна какая-либо ошибка системного уровня.
|
|
(5)
|

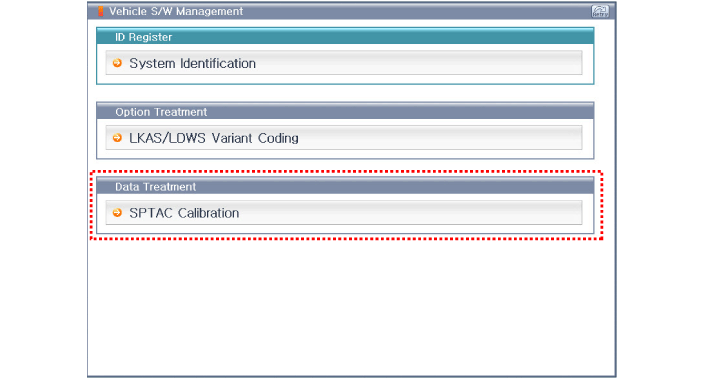

При работе с замененным ЭБУ: техник по обслуживанию инициирует настройку сброса SPTAC.
|
|
(6)
|
Специалист по обслуживанию либо выравнивает автомобиль с целью, либо цель с автомобилем.
|
А.
|

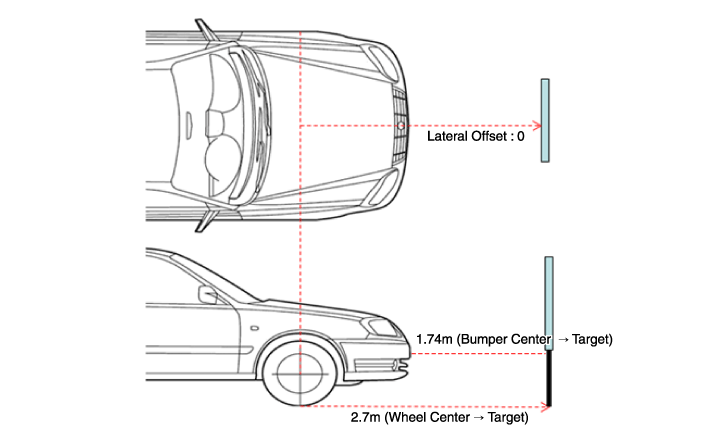

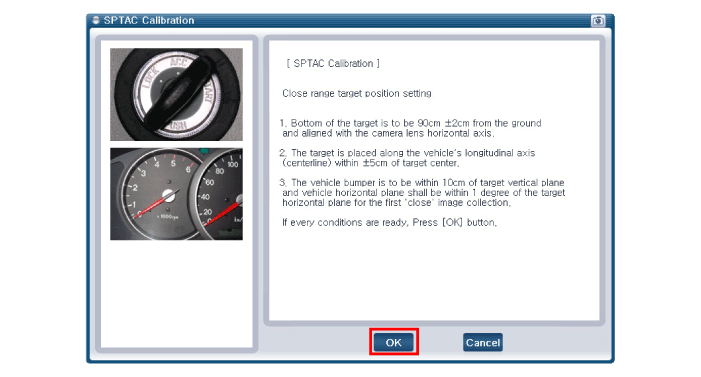

Нижняя часть мишени должна быть на высоте 90 см ± 2 см от земли и совмещена с горизонтальной осью объектива камеры.
|
|
Б.
|
Мишень размещается вдоль продольной оси автомобиля (осевой линии) в пределах ± 5 см от центра мишени.
|
|
С.
|
Калибровочная мишень должна располагаться на расстоянии 2,7 м от центра переднего колеса (на расстоянии 1,74 м от бампера).
|
|
|
(7)
|

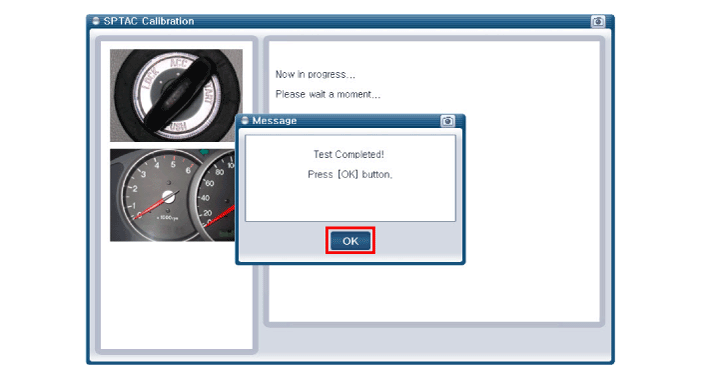

Техник проверяет место установки цели и проверяет сообщение «ОК» на диагностическом приборе (GDS).
|
|
(8)
|
Сотрите все коды DTC.
|
|
(9)
|
Зажигание выключено и включено.
|
|
Драйв-тест
|
Может не активироваться нормально при следующих условиях.
|
-
|
В случае, если полоса не видна из-за яркого света или сильного дождя.
|
|
-
|
Если дорога покрыта снегом.
|
|
-
|
В случае, если лужа на дорожном покрытии отражает уличный свет или фары встречного автомобиля.
|
|
-
|
В случае блокирующего объекта, такого как тротуар на обочине дороги.
|
|
-
|
В случае наличия следов более чем одной полосы движения из-за ремонта дороги.
|
|
-
|
Если расстояние с впереди идущим автомобилем очень мало.
|
|
-
|
Обязательно запустите тест диска, чтобы проверить нормальную работу после выполнения теста оптического угла.
|
|
-
|
Ехать по прямой дороге (длиннее 500 м) 2 белых или
желтые дорожные знаки на скорости более 60 км/ч, и проверьте, когда предупреждение
активируется, когда вы намеренно приближаетесь к разметке полосы движения.
|
|
-
|
LDWS работает нормально, если расстояние между сегментами разметки полосы движения составляет менее 8 м.
|
|
-
|
LDWS активируется при скорости автомобиля выше 60 км/ч.
|
|
-
|
Выполните тест вождения на автомобильной дороге или на шоссе.
|
|
