Таблица диагностических кодов неисправностей (DTC)

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).


Таблица диагностических кодов неисправностей


Модуль код неисправности Описание Действие
SCMF Б1151:4Б Подушка пассажирского сиденья: перегрев ПЕРЕЙТИ к точному тесту J
SCMF Б1153:4Б Подушка сиденья водителя: перегрев ПЕРЕЙТИ к точечному тесту I
SCMF Б1155:01 Пассажирское сиденье: общая электрическая неисправность ПЕРЕЙТИ к точному тесту J
SCMF B1155:11 Пассажирское сиденье: замыкание цепи на массу ПЕРЕЙТИ к точному тесту J
SCMF B1155:12 Пассажирское сиденье: короткое замыкание на батарею ПЕРЕЙТИ к точному тесту J
SCMF B1155:13 Пассажирское сиденье: цепь разомкнута ПЕРЕЙТИ к точному тесту J
SCMF Б1155:1А Пассажирское сиденье: сопротивление цепи ниже порогового значения ПЕРЕЙТИ к точному тесту J
SCMF Б1156:01 Сиденье водителя: общая электрическая неисправность ПЕРЕЙТИ к точечному тесту I
SCMF B1156:11 Сиденье водителя: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту I
SCMF B1156:12 Сиденье водителя: короткое замыкание на батарею ПЕРЕЙТИ к точечному тесту I
SCMF Б1156:1А Сиденье водителя: сопротивление цепи ниже порогового значения ПЕРЕЙТИ к точечному тесту I
SCMF Б1208:01 Датчик температуры подушки сиденья водителя: общая электрическая неисправность ПЕРЕЙТИ к точечному тесту I
SCMF B1208:11 Датчик температуры подушки сиденья водителя: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту I
SCMF B1208:15 Датчик температуры подушки сиденья водителя: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту I
SCMF Б120А: 01 Датчик температуры подушки пассажирского сиденья: общая электрическая неисправность ПЕРЕЙТИ к точному тесту J
SCMF Б120А: 11 Датчик температуры подушки пассажирского сиденья: короткое замыкание на массу ПЕРЕЙТИ к точному тесту J
SCMF Б120А: 15 Датчик температуры подушки пассажирского сиденья: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точному тесту J
SCMF Б14БД:11 Вентилятор подушки сиденья водителя: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту L
SCMF Б14БЭ:11 Вентилятор спинки сиденья водителя: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту L
SCMF B14C0:11 Вентилятор подушки пассажирского сиденья: короткое замыкание на массу ПЕРЕЙТИ к точному тесту M
SCMF B14C2:11 Вентилятор спинки пассажирского сиденья: короткое замыкание на массу ПЕРЕЙТИ к точному тесту M
SCMF U0140:00 Потеряна связь с модулем управления кузовным оборудованием: нет информации о подтипе ПЕРЕЙТИ к точечному тесту P
SCMF U0257:00 Нарушена связь с интерфейсным модулем передней панели управления/дисплея: нет информации о подтипе ПЕРЕЙТИ к точному тесту Q
SCMF U1000:00 Защита твердотельного драйвера активна — драйвер отключен: нет информации о подтипе ПЕРЕЙТИ к точечному тесту R
SCMF U2100:00 Начальная конфигурация не завершена: нет информации о подтипе ПЕРЕЙТИ к пинпойнт-тесту S
SCMF U3000:49 Модуль управления: внутренняя электронная неисправность ПЕРЕЙТИ к пинпойнт-тесту T
СКМЖ Б137А: 11 Выход левого входа: замыкание цепи на массу ПЕРЕЙТИ к точному тесту N
СКМЖ Б137А: 15 Выход левого входа: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точному тесту N
СКМЖ Б137Б: 11 Выход правого входа: замыкание цепи на массу ПЕРЕЙТИ к точечному тесту O
СКМЖ Б137Б: 15 Выход правого входа: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту O
СКМЖ Б1546:23 Левый переключатель входа: низкий уровень сигнала ПЕРЕЙТИ к точному тесту N
СКМЖ Б1547:23 Правый переключатель входа: низкий уровень сигнала ПЕРЕЙТИ к точечному тесту O

Таблица симптомов

Таблица симптомов: сиденья второго ряда

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).


Таблица симптомов


Состояние Возможные источники Действия
Нет связи с SCMF
  • Обратитесь к тесту Pinpoint

  • СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
Нет связи с SCMJ
  • Обратитесь к тесту Pinpoint

  • СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
Оба задних сиденья с подогревом не работают - без подогрева/вентиляции сидений
  • Обратитесь к тесту Pinpoint
  • ПЕРЕЙТИ к пинпойнт-тесту А
Левое заднее сиденье с подогревом не работает - без обогрева/вентиляции сидений
  • Обратитесь к тесту Pinpoint
  • ПЕРЕЙТИ к точечному тесту B
Правое заднее сиденье с подогревом не работает - без обогрева/вентиляции сидений
  • Обратитесь к тесту Pinpoint
  • ПЕРЕЙТИ к точечному тесту C
Левое заднее сиденье с подогревом обогревается правильно, но индикатор не загорается при активации - без обогрева/вентиляции сидений
  • Обратитесь к тесту Pinpoint
  • ПЕРЕЙТИ к точному тесту D
Правое заднее сиденье с подогревом обогревается правильно, но индикатор не загорается при активации - без обогрева/вентиляции сидений
  • Обратитесь к тесту Pinpoint
  • ПЕРЕЙТИ к точечному тесту E
Индикатор обогрева левого заднего сиденья всегда горит — без обогрева/вентиляции сидений
  • Обратитесь к тесту Pinpoint
  • ПЕРЕЙТИ к пинпойнт-тесту F
Индикатор обогрева правого заднего сиденья всегда горит — без обогрева/вентиляции сидений
  • Обратитесь к тесту Pinpoint
  • ПЕРЕЙТИ к пинпойнт-тесту G
Оба сиденья с подогревом не работают — с подогревом/вентиляцией сидений
  • Обратитесь к тесту Pinpoint
  • ПЕРЕЙТИ к точному тесту H
Левое сиденье с подогревом не работает/работает неправильно — с сиденьями с подогревом/вентиляцией
  • Обратитесь к тесту Pinpoint
  • ПЕРЕЙТИ к точечному тесту I
Правое сиденье с подогревом не работает/работает неправильно — с подогревом/вентиляцией сидений
  • Обратитесь к тесту Pinpoint
  • ПЕРЕЙТИ к точному тесту J
Оба вентилируемых сиденья не работают
  • Обратитесь к тесту Pinpoint
  • ПЕРЕЙТИ к точному тесту K
Вентилируемое левое сиденье не работает/работает неправильно
  • Обратитесь к тесту Pinpoint
  • ПЕРЕЙТИ к точечному тесту L
Правое вентилируемое сиденье не работает/работает неправильно
  • Обратитесь к тесту Pinpoint
  • ПЕРЕЙТИ к точному тесту M
Левое сиденье с легкой посадкой с электроприводом не работает
  • Обратитесь к тесту Pinpoint
  • ПЕРЕЙТИ к точному тесту N
Правое сиденье Easy Вход с электроприводом не работает
  • Обратитесь к тесту Pinpoint
  • ПЕРЕЙТИ к точечному тесту O

Точные тесты


ТОЧНЫЙ ТЕСТ A: ОБА ЗАДНИХ СИДЕНИЙ С ПОДОГРЕВОМ НЕ РАБОТАЮТ - БЕЗ СИДЕНИЙ С ПОДОГРЕВОМ/ВЕНТИЛЯЦИЕЙ

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Сиденья второго ряда — Работа системы и описание компонентов (501-10B Сиденья второго ряда, Описание и работа).

Возможные источники

  • Предохранитель
  • Проводка, клеммы или разъемы
  • Модуль обогрева сиденья

Визуальный осмотр и предварительная проверка

  • Убедитесь, что предохранитель BJB 118 (30 А) исправен.
A1 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА МОДУЛЕ ПОДОГРЕВА ЗАДНЕГО СИДЕНЬЯ
  • Зажигание ВЫКЛ.
  • Отсоедините модуль обогрева заднего сиденья C3183B .
  • Зажигание включено.
  • Мера:

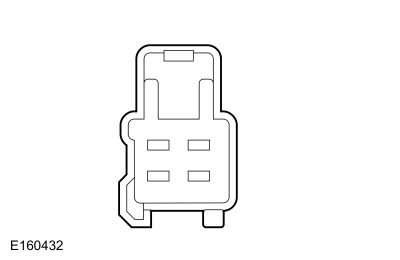

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183B-1 Земля
    C3183B-2 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ к A2
Нет ПРОВЕРИТЬ БДЖБ предохранитель 118 (30А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь. Если не в порядке, СМ. Руководство по электрическим схемам для определения возможных причин неисправности. короткое замыкание.

A2 ПРОВЕРЬТЕ ЦЕПЬ "МАССЫ" МОДУЛЯ С ПОДОГРЕВОМ ЗАДНЕГО СИДЕНЬЯ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183B-5 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ к A3
Нет ОТРЕМОНТИРУЙТЕ цепь.

A3 УБЕДИТЕСЬ, ЧТО ПЕРЕКЛЮЧАТЕЛЬ ПОДОГРЕВА ЗАДНЕГО СИДЕНЬЯ ПОДАЕТ СИГНАЛ С ЗЕМЛИ НА МОДУЛЬ ПОДОГРЕВА СИДЕНЬЯ
  • Отсоедините модуль обогрева заднего сиденья C3183A .
  • Нажимая и отпуская переключатель обогрева левого заднего сиденья, измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-2 Земля

Сопротивление меньше 3 Ом при нажатии переключателя и больше 10 000 Ом при отпускании?
Да ПЕРЕЙТИ к A5
Нет ПЕРЕЙТИ на А4

A4 ПРОВЕРЬТЕ ЦЕПЬ "МАССЫ" ВЫКЛЮЧАТЕЛЯ ПОДОГРЕВА ЗАДНЕГО СИДЕНЬЯ НА ОБРЫВ
  • Отключить Модуль RHVAC C3198 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3198-5 Земля

Сопротивление меньше 3 Ом?
Да УСТАНОВИТЕ новый модуль RHVAC.
СМ.: Модуль управления задним обогревом, вентиляцией и кондиционированием воздуха (RHVAC) (412-02 Задний климат-контроль, снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ цепь.

A5 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-3 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ к A6

A6 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-3 C3183A-12

Сопротивление между 300 и 300кОм?
Да УСТАНОВИТЕ новый модуль обогрева заднего сиденья.
СМ.: Модуль обогрева сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ цепь.

ТОЧНЫЙ ТЕСТ B: ЛЕВАЯ РУКА (ЛЕВАЯ РУКА) ПОДОГРЕВ ЗАДНЕГО СИДЕНЬЯ НЕ РАБОТАЕТ - БЕЗ ПОДОГРЕВА/ВЕНТИЛЯЦИИ СИДЕНИЙ

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Сиденья второго ряда — Работа системы и описание компонентов (501-10B Сиденья второго ряда, Описание и работа).

Возможные источники

  • Проводка, клеммы или разъемы
  • Модуль ОВКВ
  • Нагревательный коврик
  • Модуль обогрева сиденья
B1 ПРОВЕРЬТЕ ВВОД ВЫКЛЮЧАТЕЛЯ ПОДОГРЕВА СИДЕНЬЯ
  • Зажигание ВЫКЛ.
  • Отсоедините модуль обогрева заднего сиденья C3183A .
  • Нажимая и отпуская переключатель обогрева левого заднего сиденья, измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-2 Земля

Сопротивление меньше 3 Ом при нажатии переключателя и больше 10 000 Ом при отпускании?
Да ПЕРЕЙТИ к B3
Нет ПЕРЕЙТИ к B2

B2 ПРОВЕРЬТЕ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ПОДОГРЕВА СИДЕНЬЯ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Отключить Модуль RHVAC C3198 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3198-9 C3183A-2
    C3198-9 Земля

Сопротивление между модулем RHVAC и модулем обогрева сиденья меньше 3 Ом и больше 10 000 Ом между модулем RHVAC и массой?
Да УСТАНОВИТЕ новый модуль RHVAC.
СМ.: Модуль управления задним обогревом, вентиляцией и кондиционированием воздуха (RHVAC) (412-02 Задний климат-контроль, снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ цепь.

B3 ПРОВЕРКА НАПРЯЖЕНИЯ НА МОДУЛЕ ПОДОГРЕВА СИДЕНЬЯ
  • Отсоедините модуль обогрева заднего сиденья C3183B .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183B-1 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ к B4
Нет ОТРЕМОНТИРУЙТЕ цепь.

B4 ПРОВЕРЬТЕ КОНТУРЫ ОТОПИТЕЛЯ И МАТЫ ОБОГРЕВА НА ОБРЫВ
  • Мера:

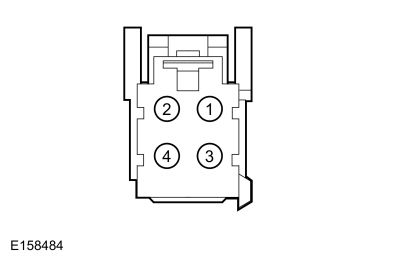

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183B-4 Земля

Сопротивление от 3 до 5 Ом?
Да ПЕРЕЙДИТЕ к B9
Нет ПЕРЕЙДИТЕ к B5

B5 ПРОВЕРЬТЕ ЦЕПЬ МАССА НАГРЕВАТЕЛЬНОГО МАТЕРИАЛА НА ОБРЫВ
  • Отключить Коврик обогревателя спинки левого заднего сиденья C3360 .
  • Мера:

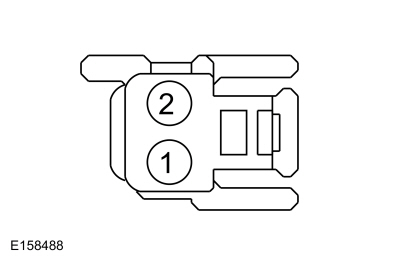

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3360-2 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к B6
Нет ОТРЕМОНТИРУЙТЕ цепь.

B6 ПРОВЕРЬТЕ ЦЕПЬ ОТОПИТЕЛЯ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Отключить Коврик обогревателя левой задней подушки C3167 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183B-4 C3167-1
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183B-4 Земля

Сопротивление между модулем обогрева сиденья и нагревательным матом левой задней подушки меньше 3 Ом и больше 10 000 Ом между модулем обогрева сиденья и массой?
Да ПЕРЕЙДИТЕ к B7
Нет ОТРЕМОНТИРУЙТЕ цепь.

B7 ПРОВЕРЬТЕ НАГРЕВАТЕЛЬ ПОДУШКИ НА ОБРЫВ
  • Измерьте боковое сопротивление компонента между:
    Положительный вывод Измерение/действие Отрицательный вывод
    C3167-1, сторона компонентов C3167-4, сторона компонентов

Сопротивление от 0,7 до 1,5 Ом?
Да ПЕРЕЙДИТЕ к B8
Нет УСТАНОВИТЕ новый нагревательный мат подушки.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).

B8 ПРОВЕРЬТЕ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА ЗЕМЛЮ МЕЖДУ НАГРЕВАТЕЛЬНЫМИ МАТАМИ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3167-4 C3360-1
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3167-4 Земля

Сопротивления менее 3 Ом между коврик с подогревом подушки и коврик с подогревом спинки и более 10 000 Ом между ковриком обогревателя подушки и землей?
Да УСТАНОВИТЕ новый нагревательный мат спинки.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).
Нет ОТРЕМОНТИРУЙТЕ цепь.

B9 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-3 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ на B10

B10 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-3 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на B11
Нет ОТРЕМОНТИРУЙТЕ цепь.

B11 ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ И ЦЕПИ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-3 C3183A-12

Сопротивление между 300 и 300кОм?
Да УСТАНОВИТЕ новый модуль обогрева заднего сиденья.
СМ.: Модуль обогрева сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).
Нет ПЕРЕЙДИТЕ к B12

B12 ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ НА ОБРЫВ ПРИ ОТСОЕДИНЕННОМ НАГРЕВАТЕЛЬНОМ КОВРЕ
  • Отключить Коврик обогревателя левой задней подушки C3167 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-3 C3167-2
    C3183A-12 C3167-3

Сопротивления меньше 3 Ом?
Да УСТАНОВИТЕ новый нагревательный мат подушки.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

ТОЧНЫЙ ТЕСТ C: ПРАВАЯ РУКА (ПРАВАЯ СТОРОНА) ПОДОГРЕВ ЗАДНЕГО СИДЕНЬЯ НЕ РАБОТАЕТ - БЕЗ ПОДОГРЕВА/ВЕНТИЛЯЦИИ СИДЕНИЙ

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Сиденья второго ряда — Работа системы и описание компонентов (501-10B Сиденья второго ряда, Описание и работа).

Возможные источники

  • Проводка, клеммы или разъемы
  • Модуль ОВКВ
  • Модуль обогрева сиденья
C1 ПРОВЕРЬТЕ ВВОД ВЫКЛЮЧАТЕЛЯ ПОДОГРЕВА СИДЕНЬЯ
  • Зажигание ВЫКЛ.
  • Отсоедините модуль обогрева заднего сиденья C3183A .
  • Нажимая и отпуская выключатель обогрева правого заднего сиденья, измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-8 Земля

Сопротивление меньше 3 Ом при нажатии переключателя и больше 10 000 Ом при отпускании?
Да ПЕРЕЙТИ на С3
Нет ПЕРЕЙТИ на С2

C2 ПРОВЕРЬТЕ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ПОДОГРЕВА СИДЕНЬЯ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Отключить Модуль RHVAC C3198 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3198-10 C3183A-8
    C3198-10 Земля

Сопротивление между модулем RHVAC и модулем обогрева заднего сиденья меньше 3 Ом и больше 10 000 Ом между модулем RHVAC и массой?
Да УСТАНОВИТЕ новый модуль RHVAC.
СМ.: Модуль управления задним обогревом, вентиляцией и кондиционированием воздуха (RHVAC) (412-02 Задний климат-контроль, снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ цепь.

C3 ПРОВЕРКА НАПРЯЖЕНИЯ НА МОДУЛЕ ПОДОГРЕВА СИДЕНЬЯ
  • Отсоедините модуль обогрева заднего сиденья C3183B .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183B-3 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ на С4
Нет ОТРЕМОНТИРУЙТЕ цепь.

C4 ПРОВЕРЬТЕ ЦЕПИ ОТОПЛЕНИЯ И МАТЫ ОТОПЛЕНИЯ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183B-6 Земля

Сопротивление от 3 до 5 Ом?
Да ПЕРЕЙТИ на C9
Нет ПЕРЕЙТИ на С5

C5 ПРОВЕРЬТЕ ЦЕПЬ МАССА НАГРЕВАТЕЛЬНОГО МАТЕРИАЛА НА ОБРЫВ
  • Отключить Коврик обогревателя спинки правого заднего сиденья C3362 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3362-2 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на С6
Нет ОТРЕМОНТИРУЙТЕ цепь.

C6 ПРОВЕРЬТЕ ЦЕПЬ ОТОПИТЕЛЯ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Отключить Коврик обогревателя правой задней подушки C3363 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183B-6 C3363-1
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183B-6 Земля

Сопротивления менее 3 Ом между модуль обогрева заднего сиденья и коврик с подогревом подушки заднего сиденья и многое другое чем 10 000 Ом между модулем обогрева заднего сиденья и массой?
Да ПЕРЕЙТИ на C7
Нет ОТРЕМОНТИРУЙТЕ цепь.

C7 ПРОВЕРЬТЕ НАГРЕВАТЕЛЬ ПОДУШКИ НА ОБРЫВ
  • Измерьте боковое сопротивление компонента между:
    Положительный вывод Измерение/действие Отрицательный вывод
    C3363-1, сторона компонентов C3363-4, сторона компонентов

Сопротивление от 0,7 до 1,5 Ом?
Да ПЕРЕЙТИ на С8
Нет УСТАНОВИТЕ новый нагревательный мат подушки.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).

C8 ПРОВЕРЬТЕ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА ЗЕМЛЮ МЕЖДУ НАГРЕВАТЕЛЬНЫМИ МАТАМИ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3363-4 C3362-1
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3363-4 Земля

Сопротивления менее 3 Ом между коврик с подогревом подушки и коврик с подогревом спинки и более 10 000 Ом между ковриком обогревателя подушки и землей?
Да УСТАНОВИТЕ новый нагревательный мат спинки.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).
Нет ОТРЕМОНТИРУЙТЕ цепь.

C9 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-9 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ на С10

C10 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-9 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на C11
Нет ОТРЕМОНТИРУЙТЕ цепь.

C11 ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ И ЦЕПИ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-9 C3183A-12

Сопротивление между 300 и 300кОм?
Да УСТАНОВИТЕ новый модуль обогрева заднего сиденья.
СМ.: Модуль обогрева сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).
Нет ПЕРЕЙТИ на C12

C12 ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ НА ОБРЫВ ПРИ ОТСОЕДИНЕННОМ НАГРЕВАТЕЛЬНОМ МАТИКЕ
  • Отключить Коврик обогревателя правой задней подушки C3363 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-9 C3363-2
    C3183A-12 C3363-3

Сопротивления меньше 3 Ом?
Да УСТАНОВИТЕ новый нагревательный мат подушки.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

ТОЧНЫЙ ТЕСТ D: ЛЕВАЯ РУКА (ЛЕВАЯ РУКА) ПОДОГРЕВ ЗАДНЕГО СИДЕНЬЯ ОБОГРЕВАЕТСЯ ПРАВИЛЬНО, НО ИНДИКАТОР НЕ ГОРЕЕТ ПРИ АКТИВАЦИИ - БЕЗ ПОДОГРЕВА/ВЕНТИЛЯЦИИ СИДЕНИЙ

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Сиденья второго ряда — Работа системы и описание компонентов (501-10B Сиденья второго ряда, Описание и работа).

Возможные источники

  • Проводка, клеммы или разъемы
  • Модуль ОВКВ
  • Модуль обогрева сиденья

Визуальный осмотр и предварительная проверка

  • Осмотрите переключатель обогрева заднего сиденья на наличие повреждений.
D1 ПРОВЕРЬТЕ ЦЕПИ ИНДИКАТОРА ПОДОГРЕВА СИДЕНЬЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Отсоедините модуль обогрева заднего сиденья C3183A .
  • Отключить Модуль RHVAC C3198 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-4 Земля
    C3183A-5 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D2
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

D2 ПРОВЕРЬТЕ ЦЕПИ ИНДИКАТОРА ПОДОГРЕВА СИДЕНЬЯ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-4 C3198-3
    C3183A-5 C3198-7

Сопротивления меньше 3 Ом?
Да ПЕРЕЙДИТЕ к D3
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

D3 ПРОВЕРЬТЕ ИНДИКАТОР ВЫСОКОГО НАГРЕВАНИЯ
  • Отсоедините модуль обогрева заднего сиденья C3183B .
  • Соединять Модуль RHVAC C3198 .
  • Соединять:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-5 C3183B-1

Горит ли индикатор высокой температуры?
Да СНИМИТЕ плавкую перемычку. ПЕРЕЙДИТЕ к D4
Нет СНИМИТЕ плавкую перемычку. УСТАНОВИТЕ новый модуль RHVAC.
СМ.: Модуль управления задним обогревом, вентиляцией и кондиционированием воздуха (RHVAC) (412-02 Задний климат-контроль, снятие и установка).

D4 ПРОВЕРКА ИНДИКАТОРА СЛАБОГО НАГРЕВАНИЯ
  • Соединять:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-4 C3183B-1

Индикатор слабого нагрева горит?
Да СНИМИТЕ плавкую перемычку. УСТАНОВИТЕ новый модуль обогрева заднего сиденья.
СМ.: Модуль обогрева сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).
Нет СНИМИТЕ плавкую перемычку. УСТАНОВИТЕ новый модуль RHVAC.
СМ.: Модуль управления задним обогревом, вентиляцией и кондиционированием воздуха (RHVAC) (412-02 Задний климат-контроль, снятие и установка).

ТОЧНЫЙ ТЕСТ E: ПРАВАЯ СТОРОНА (ПРАВАЯ СТОРОНА) ПОДОГРЕВ ЗАДНЕГО СИДЕНЬЯ ОБОГРЕВАЕТСЯ ПРАВИЛЬНО, НО ИНДИКАТОР НЕ ГОРЕЕТ ПРИ АКТИВАЦИИ - БЕЗ ПОДОГРЕВА/ВЕНТИЛЯЦИИ СИДЕНИЙ

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Сиденья второго ряда — Работа системы и описание компонентов (501-10B Сиденья второго ряда, Описание и работа).

Возможные источники

  • Проводка, клеммы или разъемы
  • Модуль ОВКВ
  • Модуль обогрева сиденья

Визуальный осмотр и предварительная проверка

  • Осмотрите переключатель обогрева заднего сиденья на наличие повреждений.
E1 ПРОВЕРЬТЕ ЦЕПИ ИНДИКАТОРА ПОДОГРЕВА СИДЕНЬЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Отсоедините модуль обогрева заднего сиденья C3183A .
  • Отключить Модуль RHVAC C3198 .
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-10 Земля
    C3183A-11 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на E2
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

E2 ПРОВЕРЬТЕ ЦЕПИ ИНДИКАТОРА ПОДОГРЕВА СИДЕНЬЯ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-10 C3198-4
    C3183A-11 C3198-8

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на E3
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

E3 ПРОВЕРЬТЕ ИНДИКАТОР ВЫСОКОГО НАГРЕВАНИЯ
  • Отсоедините модуль обогрева заднего сиденья C3183B .
  • Соединять Модуль RHVAC C3198 .
  • Соединять:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-11 C3183B-3

Горит ли индикатор высокой температуры?
Да СНИМИТЕ плавкую перемычку. ПЕРЕЙТИ на Е4
Нет СНИМИТЕ плавкую перемычку. УСТАНОВИТЕ новый модуль RHVAC.
СМ.: Модуль управления задним обогревом, вентиляцией и кондиционированием воздуха (RHVAC) (412-02 Задний климат-контроль, снятие и установка).

E4 ПРОВЕРЬТЕ ИНДИКАТОР СЛАБОГО НАГРЕВАНИЯ
  • Соединять:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3183A-10 C3183B-3

Индикатор слабого нагрева горит?
Да СНИМИТЕ плавкую перемычку. УСТАНОВИТЕ новый модуль обогрева заднего сиденья.
СМ.: Модуль обогрева сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).
Нет СНИМИТЕ плавкую перемычку. УСТАНОВИТЕ новый модуль RHVAC.
СМ.: Модуль управления задним обогревом, вентиляцией и кондиционированием воздуха (RHVAC) (412-02 Задний климат-контроль, снятие и установка).

ТОЧНЫЙ ТЕСТ F: ЛЕВАЯ РУКА (ЛЕВАЯ РУКА) ИНДИКАТОР ПОДОГРЕВА ЗАДНЕГО СИДЕНЬЯ ВСЕГДА ГОРИТ - БЕЗ ПОДОГРЕВА/ВЕНТИЛЯЦИИ СИДЕНИЙ

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Сиденья второго ряда — Работа системы и описание компонентов (501-10B Сиденья второго ряда, Описание и работа).

Возможные источники

  • Проводка, клеммы или разъемы
  • Модуль обогрева сиденья
F1 ПРОВЕРЬТЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ В ЛЕВОЙ (ЛЕВОЙ) РУЧКЕ ЦЕПЬ ИНДИКАТОРА ВЫКЛЮЧАТЕЛЯ ПОДОГРЕВА ЗАДНЕГО СИДЕНЬЯ
  • Зажигание ВЫКЛ.
  • Отсоедините: модуль обогрева заднего сиденья C3183A.
  • Зажигание включено.

Индикатор подогрева левого заднего сиденья все еще горит?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет УСТАНОВИТЕ новый модуль обогрева заднего сиденья.
СМ.: Модуль обогрева сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).

ТОЧНЫЙ ТЕСТ G: ПРАВАЯ РУКА (ПРАВАЯ СТОРОНА) ИНДИКАТОР ПОДОГРЕВА ЗАДНЕГО СИДЕНЬЯ ВСЕГДА ГОРИТ - БЕЗ ПОДОГРЕВА/ВЕНТИЛЯЦИИ СИДЕНИЙ

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Сиденья второго ряда — Работа системы и описание компонентов (501-10B Сиденья второго ряда, Описание и работа).

Возможные источники

  • Проводка, клеммы или разъемы
  • Модуль обогрева сиденья
G1 ПРОВЕРЬТЕ КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ В ПРАВОЙ (ПРАВОЙ) СТОРОНЕ ЦЕПЬ ИНДИКАТОРА ВЫКЛЮЧАТЕЛЯ ПОДОГРЕВА ЗАДНЕГО СИДЕНЬЯ
  • Зажигание ВЫКЛ.
  • Отсоедините: модуль обогрева заднего сиденья C3183A.
  • Зажигание включено.

Индикатор обогрева правого заднего сиденья все еще горит?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет УСТАНОВИТЕ новый модуль обогрева заднего сиденья.
СМ.: Модуль обогрева сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).

ТОЧНЫЙ ТЕСТ H: ОБА СИДЕНЬЯ С ПОДОГРЕВОМ НЕ РАБОТАЮТ — СИДЕНЬЯ С ПОДОГРЕВОМ/ВЕНТИЛЯЦИЕЙ

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Сиденья второго ряда — Работа системы и описание компонентов (501-10B Сиденья второго ряда, Описание и работа).

Возможные источники

  • Предохранитель
  • Проводка, клеммы или разъемы
  • Модуль ОВКВ
  • SCMF

Визуальный осмотр и предварительная проверка

  • Убедитесь, что предохранитель BJB 118 (30 А) исправен.
H1 ПРОВЕРЬТЕ РАДИАЛЬНЫЙ КОНДИЦИОНЕР (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА) ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ СИДЕНЬЯ С ПОДОГРЕВОМ МОДУЛЯ (PIDS)
  • Запустить двигатель.
  • Используя диагностический сканер, контролируйте RHVAC. Идентификация параметров модуля CC_SW_D_HSEATS и CC_SW_P_HSEATS (PID) при нажатии и отпускании сиденья водителя и пассажира с подогревом переключатели управления.

Изменяются ли идентификаторы параметров (PID) при переключатели управления подогревом сидений водителя и пассажира нажаты и выпущенный?
Да ПЕРЕЙТИ к H2
Нет УСТАНОВИТЕ новый модуль RHVAC.
СМ.: Модуль управления задним обогревом, вентиляцией и кондиционированием воздуха (RHVAC) (412-02 Задний климат-контроль, снятие и установка).

H2 ПРОВЕРЬТЕ SCMF (МОДУЛЬ КЛИМАТ-КОНТРОЛЯ ЗАДНИХ СИДЕНИЙ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку SCMF.

Имеются ли какие-либо диагностические коды неисправности (DTC) SCMF?
Да ОБРАЩАЙТЕСЬ к SCMF Таблица DTC в этом разделе.
Нет ПЕРЕЙТИ к H3

H3 ПРОВЕРЬТЕ ЦЕПИ ПОДАЧИ НАПРЯЖЕНИЯ ПОДОГРЕВАЕМОГО СИДЕНЬЯ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отсоедините: модуль SCMF C3365C.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365C-2 Земля
    C3365C-5 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ к H4
Нет ПРОВЕРИТЬ БДЖБ предохранитель 118 (30А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ неисправную цепь. Если не ОК, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможные причины. цепи короткое замыкание.

H4 ПРОВЕРЬТЕ ЦЕПИ МАССА ПОДОГРЕВАЕМОГО СИДЕНЬЯ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отсоедините: модуль SCMF C3365B.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365B-4 Земля
    C3365B-5 Земля

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ к H5
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

H5 ПРОВЕРЬТЕ SCMF (МОДУЛЬ КЛИМАТ-КОНТРОЛЯ ЗАДНИХ СИДЕНИЙ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы SCMF.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы SCMF. Убедитесь, что они установлены и зафиксированы правильно.
  • Подсоедините все ранее отсоединенные разъемы.
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый SCMF.
СМ.: Модуль климат-контроля сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ I: ЛЕВАЯ РУКА (ЛЕВАЯ РУКА) ПОДОГРЕВ СИДЕНЬЯ НЕ РАБОТАЕТ — С ПОДОГРЕВОМ/ВЕНТИЛЯЦИЕЙ СИДЕНИЙ

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Сиденья второго ряда — Работа системы и описание компонентов (501-10B Сиденья второго ряда, Описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
СКМФ B1153:4B Подушка сиденья водителя: перегрев Устанавливается, когда SCMF определяет, что температура левой подушки превышает 110°C (230°F) в течение более 4 секунд. Когда устанавливается этот DTC, SCMF отключает цепь до тех пор, пока зажигание не будет выключено.
СКМФ B1156:01 Сиденье водителя: общая электрическая неисправность Устанавливается, когда SCMF определяет, что потребляемый ток левого нагревательного элемента превысил заданный порог. Когда устанавливается этот DTC, SCMF отключает цепь до тех пор, пока зажигание не будет выключено.
СКМФ B1156:11 Сиденье водителя: короткое замыкание на массу Устанавливается, когда SCMF определяет, что потребляемый ток левого нагревательного элемента превысил заданный порог. Когда устанавливается этот DTC, SCMF отключает цепь до тех пор, пока зажигание не будет выключено.
СКМФ B1156:12 Сиденье водителя: короткое замыкание на батарею Устанавливается, когда SCMF обнаруживает, что напряжение в цепи левого нагревателя выше заданного порога, когда драйвер активен. Когда устанавливается этот DTC, SCMF отключает цепь до тех пор, пока зажигание не будет выключено.
СКМФ B1156:1A Сиденье водителя: сопротивление цепи ниже порогового значения Устанавливается, когда SCMF определяет, что потребляемый ток левого нагревательного элемента превышает заданное пороговое значение. Когда устанавливается этот DTC, SCMF отключает цепь до тех пор, пока зажигание не будет выключено.
СКМФ B1208:01 Датчик температуры подушки сиденья водителя: общая электрическая неисправность Устанавливается, когда SCMF обнаруживает, что напряжение датчика левого нагревателя выходит за пределы диапазона низкого или высокого уровня. Когда устанавливается этот DTC, SCMF отключает цепь до тех пор, пока зажигание не будет выключено.
СКМФ B1208:11 Датчик температуры подушки сиденья водителя: короткое замыкание на массу Устанавливается, когда SCMF обнаруживает, что напряжение датчика левого нагревателя выходит за пределы допустимого диапазона. Когда устанавливается этот DTC, SCMF отключает цепь до тех пор, пока зажигание не будет выключено.
СКМФ B1208:15 Датчик температуры подушки сиденья водителя: короткое замыкание на батарею или обрыв Устанавливается, когда SCMF обнаруживает, что напряжение датчика левого нагревателя выходит за пределы допустимого диапазона. Когда устанавливается этот DTC, SCMF отключает цепь до тех пор, пока зажигание не будет выключено.

Возможные источники

  • Проводка, клеммы или разъемы
  • Нагревательный коврик
  • Модуль ОВКВ
  • SCMF
I1 ПРОВЕРЬТЕ RHVAC (ЗАДНИЙ ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ ПИД-РЕГУЛЯТОРА ПОДОГРЕВА СИДЕНЬЯ (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)
  • Запустить двигатель.
  • С помощью диагностического сканера контролируйте PID CC_SW_D_HSEATS модуля RHVAC, одновременно нажимая и отпуская переключатель управления обогревом левого сиденья.

Изменился ли PID при нажатии и отпускании переключателя управления подогревом левого сиденья?
Да ПЕРЕЙТИ на I2
Нет УСТАНОВИТЕ новый модуль RHVAC.
СМ.: Модуль управления задним обогревом, вентиляцией и кондиционированием воздуха (RHVAC) (412-02 Задний климат-контроль, снятие и установка).

I2 ПРОВЕРЬТЕ SCMF (МОДУЛЬ КЛИМАТ-КОНТРОЛЯ ЗАДНЕГО СИДЕНЬЯ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку SCMF.

Имеются ли какие-либо диагностические коды неисправности (DTC) SCMF?
Да Для DTC B1156:01, B1156:11, B1156:12 или B1156:1A ПЕРЕЙДИТЕ к I5
Для DTC B1153:4B, B1208:01, B1208:11 или B1208:15 ПЕРЕЙДИТЕ к I7
Для получения информации обо всех других диагностических кодах неисправностей (DTC) ОБРАЩАЙТЕСЬ к SCMF. График ДТК.
Нет ПЕРЕЙТИ на I3

I3 ПРОВЕРЬТЕ ЦЕПИ ПОДАЧИ НАПРЯЖЕНИЯ ПОДОГРЕВАЕМОГО СИДЕНЬЯ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключить: SCMF С3365С.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365C-2 Земля
    C3365C-5 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ на I4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

I4 ПРОВЕРЬТЕ ЦЕПИ МАССА ПОДОГРЕВАЕМОГО СИДЕНЬЯ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отсоедините: модуль SCMF C3365B.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365B-4 Земля
    C3365B-5 Земля

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на I5
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

I5 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Подключиться: СКМФ C3365B и C3365C.
  • Отключить: SCMF C3365A и C3365G.
  • Отсоедините: обогреватель подушки левого заднего сиденья C3167.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3167-1 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ на I6

I6 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3167-1 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3167-1 C3365A-5

Сопротивление между нагревательным матом левой подушки сиденья и массой превышает 10 000 Ом; и менее 3 Ом между нагревательным матом левой подушки сиденья и SCMF?
Да ПЕРЕЙТИ на I10
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

I7 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ СИДЕНЬЯ С ПОДОГРЕВОМ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Отключить: SCMF C3365A и C3365G.
  • Отсоедините: обогреватель подушки левого заднего сиденья C3167.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3167-2 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3167-2 C3365G-6

Сопротивление между нагревательным матом левой подушки сиденья и массой превышает 10 000 Ом; и менее 3 Ом между нагревательным матом левой подушки сиденья и SCMF?
Да ПЕРЕЙТИ на I8
Нет ОТРЕМОНТИРУЙТЕ цепь.

I8 ПРОВЕРЬТЕ ОБРАТНУЮ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ СИДЕНЬЯ С ПОДОГРЕВОМ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3167-3 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3167-3 C3365G-1

Сопротивление между нагревательным матом левой подушки сиденья и массой превышает 10 000 Ом; и менее 3 Ом между нагревательным матом левой подушки сиденья и SCMF?
Да ПЕРЕЙТИ на I9
Нет УСТРАНИТЕ разрыв цепи или СМ. Руководство по схемам для выявления возможных причин короткого замыкания.

I9 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ СИДЕНЬЯ С ПОДОГРЕВОМ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3167-2 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ на I14

I10 ПРОВЕРЬТЕ ЦЕПЬ МАССА НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА НА ОБРЫВ
  • Отсоедините: обогреватель спинки левого заднего сиденья C3372.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3372-2 C3365A-15

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на I11
Нет ОТРЕМОНТИРУЙТЕ цепь.

I11 ПРОВЕРЬТЕ КОВРИК СИДЕНЬЯ С ПОДОГРЕВОМ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте боковое сопротивление компонента между:
    Положительный вывод Измерение/действие Отрицательный вывод
    C3167-1, сторона компонентов C3167-4, сторона компонентов
    C3167-1, сторона компонентов Земля

Сопротивление между 0,6 и 2 Ом между контакты 1 и 4; и более 10 000 Ом между контактом 1 и землей?
Да ПЕРЕЙТИ на I12
Нет УСТАНОВИТЕ новый нагревательный мат левой подушки сиденья.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).

I12 ПРОВЕРЬТЕ КОВРИК СИДЕНЬЯ С ПОДОГРЕВОМ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте боковое сопротивление компонента между:
    Положительный вывод Измерение/действие Отрицательный вывод
    C3372-1, сторона компонентов C3372-2, сторона компонентов
    C3372-2, сторона компонентов Земля

Сопротивление между 0,6 и 2 Ом между контакты 1 и 2; и более 10000 Ом между контактом 2 и землей?
Да ПЕРЕЙТИ на I13
Нет УСТАНОВИТЕ новый нагревательный коврик для спинки левого сиденья.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).

I13 ПРОВЕРЬТЕ ЦЕПЬ МЕЖДУ НАГРЕВАТЕЛЬНЫМ КОВРИКОМ ПОДУШКИ И НАГРЕВАТЕЛЬНЫМ КОВРИКОМ СПИНКИ НА ОБРЫВ И ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3167-4 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3167-4 C3372-1

Сопротивление между нагревательным матом левой подушки сиденья и массой превышает 10 000 Ом; и менее 3 Ом между нагревательным матом левой подушки сиденья и нагревательным матом спинки?
Да ПЕРЕЙТИ на I15
Нет ОТРЕМОНТИРУЙТЕ цепь.

I14 ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ СИДЕНЬЯ С ПОДОГРЕВОМ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте боковое сопротивление компонента между:
    Положительный вывод Измерение/действие Отрицательный вывод
    C3167-2, сторона компонентов C3167-3, сторона компонентов
    C3167-2, сторона компонентов Земля

Сопротивление от 300 до 300 000 Ом между контактами 2 и 3; и более 10 000 Ом между контактом 2 и земля?
Да ПЕРЕЙТИ на I15
Нет УСТАНОВИТЕ новый нагревательный мат левой подушки сиденья.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).

I15 ПРОВЕРЬТЕ SCMF (МОДУЛЬ КЛИМАТ-КОНТРОЛЯ ЗАДНЕГО СИДЕНЬЯ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы SCMF.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы SCMF. Убедитесь, что они установлены и зафиксированы правильно.
  • Подсоедините все ранее отсоединенные разъемы.
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый SCMF.
СМ.: Модуль климат-контроля сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ J: ПРАВАЯ РУКА (ПРАВАЯ СТОРОНА) ПОДОГРЕВ СИДЕНЬЯ НЕ РАБОТАЕТ — С ПОДОГРЕВОМ/ВЕНТИЛЯЦИЕЙ СИДЕНИЙ

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Сиденья второго ряда — Работа системы и описание компонентов (501-10B Сиденья второго ряда, Описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
СКМФ B1151:4B Подушка пассажирского сиденья: перегрев Устанавливается, когда SCMF определяет, что температура правой подушки превышает 110°C (230°F) в течение более 4 секунд. Когда устанавливается этот DTC, SCMF отключает цепь до тех пор, пока зажигание не будет выключено.
СКМФ B1155:01 Пассажирское сиденье: общая электрическая неисправность Устанавливается, когда SCMF определяет, что потребляемый ток правого нагревательного элемента превысил заданный порог. Когда устанавливается этот DTC, SCMF отключает цепь до тех пор, пока зажигание не будет выключено.
СКМФ B1155:11 Пассажирское сиденье: замыкание цепи на массу Устанавливается, когда SCMF определяет, что потребляемый ток правого нагревательного элемента превысил заданный порог. Когда устанавливается этот DTC, SCMF отключает цепь до тех пор, пока зажигание не будет выключено.
СКМФ B1155:12 Пассажирское сиденье: короткое замыкание на батарею Устанавливается, когда SCMF определяет, что напряжение в цепи правого нагревателя выше заданного порога, когда драйвер активен. Когда устанавливается этот DTC, SCMF отключает цепь до тех пор, пока зажигание не будет выключено.
СКМФ B1155:13 Пассажирское сиденье: цепь разомкнута Устанавливается, когда SCMF определяет, что потребляемый ток правого нагревательного элемента меньше заданного порога. Когда устанавливается этот DTC, SCMF отключает цепь до тех пор, пока зажигание не будет выключено.
СКМФ B1155:1A Пассажирское сиденье: сопротивление цепи ниже порогового значения Устанавливается, когда SCMF определяет, что потребление тока правым нагревательным элементом превышает заданный порог. Когда устанавливается этот DTC, SCMF отключает цепь до тех пор, пока зажигание не будет выключено.
СКМФ B120A:01 Датчик температуры подушки пассажирского сиденья: общая электрическая неисправность Устанавливается, когда SCMF определяет, что напряжение правого датчика нагревателя выходит за пределы диапазона низкого или высокого уровня. Когда устанавливается этот DTC, SCMF отключает цепь до тех пор, пока зажигание не будет выключено.
СКМФ Б120А: 11 Датчик температуры подушки пассажирского сиденья: короткое замыкание на массу Устанавливается, когда SCMF обнаруживает, что напряжение правого датчика нагревателя выходит за пределы допустимого диапазона. Когда устанавливается этот DTC, SCMF отключает цепь до тех пор, пока зажигание не будет выключено.
СКМФ Б120А: 15 Датчик температуры подушки пассажирского сиденья: короткое замыкание на батарею или обрыв Устанавливается, когда SCMF обнаруживает, что напряжение правого датчика нагревателя выходит за пределы допустимого высокого уровня. Когда устанавливается этот DTC, SCMF отключает цепь до тех пор, пока зажигание не будет выключено.

Возможные источники

  • Проводка, клеммы или разъемы
  • Нагревательный коврик
  • Модуль ОВКВ
  • SCMF
J1 ПРОВЕРЬТЕ СИСТЕМУ ОВКВ (ЗАДНИЙ ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ ПИД-РЕГУЛЯТОРА ПОДОГРЕВА СИДЕНЬЯ (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)
  • Запустить двигатель.
  • С помощью диагностического сканера контролируйте PID CC_SW_P_HSEATS модуля RHVAC, одновременно нажимая и отпуская переключатель управления обогревом правого сиденья.

Изменился ли PID при нажатии и отпускании переключателя управления подогревом правого сиденья?
Да ПЕРЕЙТИ к J2
Нет УСТАНОВИТЕ новый модуль RHVAC.
СМ.: Модуль управления задним обогревом, вентиляцией и кондиционированием воздуха (RHVAC) (412-02 Задний климат-контроль, снятие и установка).

J2 ПРОВЕРЬТЕ SCMF (МОДУЛЬ КЛИМАТ-КОНТРОЛЯ ЗАДНИХ СИДЕНИЙ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку SCMF.

Имеются ли какие-либо диагностические коды неисправности (DTC) SCMF?
Да Для DTC B1155:01, B1155:11, B1155:12, B1155:13 или B1155:1A ПЕРЕЙДИТЕ к J5
Для кодов DTC B1151:4B, B120A:01, B120A:11 или B120A:15 ПЕРЕЙДИТЕ к J7.
Для получения информации обо всех других диагностических кодах неисправностей (DTC) ОБРАЩАЙТЕСЬ к SCMF. График ДТК.
Нет ПЕРЕЙТИ к J3

J3 ПРОВЕРЬТЕ ЦЕПИ ПИТАНИЯ НАПРЯЖЕНИЯ ПОДОГРЕВА СИДЕНЬЯ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключить: SCMF С3365С.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365C-2 Земля
    C3365C-5 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙДИТЕ к J4
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

J4 ПРОВЕРЬТЕ ЦЕПИ МАССА ПОДОГРЕВАЕМОГО СИДЕНЬЯ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отсоедините: модуль SCMF C3365B.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365B-4 Земля
    C3365B-5 Земля

Сопротивления меньше 3 Ом?
Да ПЕРЕЙДИТЕ к J5
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

J5 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Подключиться: СКМФ C3365B и C3365C.
  • Отключить: SCMF C3365A и C3365G.
  • Отсоедините: обогреватель подушки правого заднего сиденья C3366.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3366-1 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙДИТЕ к J6

J6 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3366-1 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3366-1 C3365A-2

Сопротивление между нагревательным матом правой подушки сиденья и массой превышает 10 000 Ом; и менее 3 Ом между нагревательным матом правой подушки сиденья и SCMF?
Да ПЕРЕЙДИТЕ к J10
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

J7 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ СИДЕНЬЯ С ПОДОГРЕВОМ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Отключить: SCMF C3365A и C3365G.
  • Отсоедините: обогреватель подушки заднего сиденья C3366.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3366-2 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3366-2 C3365G-4

Сопротивление между нагревательным матом правой подушки сиденья и массой превышает 10 000 Ом; и менее 3 Ом между нагревательным матом правой подушки сиденья и SCMF?
Да ПЕРЕЙДИТЕ к J8
Нет ОТРЕМОНТИРУЙТЕ цепь.

J8 ПРОВЕРЬТЕ ОБРАТНУЮ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ СИДЕНЬЯ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3366-3 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3366-3 C3365G-2

Сопротивление между нагревательным матом правой подушки сиденья и массой превышает 10 000 Ом; и менее 3 Ом между нагревательным матом правой подушки сиденья и SCMF?
Да ПЕРЕЙДИТЕ к J9
Нет УСТРАНИТЕ разрыв цепи или СМ. Руководство по схемам для выявления возможных причин короткого замыкания.

J9 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ СИДЕНЬЯ С ПОДОГРЕВОМ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА НАПРЯЖЕНИЕ
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3366-2 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙДИТЕ к J14

J10 ПРОВЕРЬТЕ ЦЕПЬ МАССА НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА НА ОБРЫВ
  • Отсоедините: обогреватель спинки правого заднего сиденья C3365.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365-2 C3365A-10

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к J11
Нет ОТРЕМОНТИРУЙТЕ цепь.

J11 ПРОВЕРЬТЕ КОВРИК СИДЕНЬЯ С ПОДОГРЕВОМ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте боковое сопротивление компонента между:
    Положительный вывод Измерение/действие Отрицательный вывод
    C3366-1, сторона компонентов C3366-4, сторона компонентов
    C3366-1, сторона компонентов Земля

Сопротивление между 0,6 и 2 Ом между контакты 1 и 4; и более 10 000 Ом между контактом 1 и землей?
Да ПЕРЕЙДИТЕ к J12
Нет УСТАНОВИТЕ новый нагревательный мат подушки правого сиденья.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).

J12 ПРОВЕРЬТЕ КОВРИК СИДЕНЬЯ С ПОДОГРЕВОМ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте боковое сопротивление компонента между:
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365-1, сторона компонентов C3365-2, сторона компонентов
    C3365-2, сторона компонентов Земля

Сопротивление между 0,6 и 2 Ом между контакты 1 и 2; и более 10000 Ом между контактом 2 и землей?
Да ПЕРЕЙДИТЕ к J13
Нет УСТАНОВИТЕ новый нагревательный коврик для спинки правого сиденья.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).

J13 ПРОВЕРЬТЕ ЦЕПЬ МЕЖДУ НАГРЕВАТЕЛЬНЫМ КОВРИКОМ ПОДУШКИ И НАГРЕВАТЕЛЬНЫМ КОВРИКОМ СПИНКИ НА ОБРЫВ И ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3366-4 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3366-4 C3365-1

Сопротивление между нагревательным матом правой подушки сиденья и массой превышает 10 000 Ом; и менее 3 Ом между нагревательным матом подушки правого сиденья и нагревательным матом спинки?
Да ПЕРЕЙДИТЕ к J15
Нет ОТРЕМОНТИРУЙТЕ цепь.

J14 ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ СИДЕНЬЯ С ПОДОГРЕВОМ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте боковое сопротивление компонента между:
    Положительный вывод Измерение/действие Отрицательный вывод
    C3366-2, сторона компонентов C3366-3, сторона компонентов
    C3366-2, сторона компонентов Земля

Сопротивление от 300 до 300 000 Ом между контактами 2 и 3; и более 10 000 Ом между контактом 2 и земля?
Да ПЕРЕЙДИТЕ к J15
Нет УСТАНОВИТЕ новый нагревательный мат подушки правого сиденья.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).

J15 ПРОВЕРЬТЕ SCMF (МОДУЛЬ КЛИМАТ-КОНТРОЛЯ ЗАДНИХ СИДЕНИЙ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы SCMF.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы SCMF. Убедитесь, что они установлены и зафиксированы правильно.
  • Подсоедините все ранее отсоединенные разъемы.
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый SCMF.
СМ.: Модуль климат-контроля сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ K: ОБА СИДЕНЬЯ С ВЕНТИЛЯЦИЕЙ НЕ РАБОТАЮТ

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Сиденья второго ряда — Работа системы и описание компонентов (501-10B Сиденья второго ряда, Описание и работа).

Возможные источники

  • Модуль ОВКВ
  • SCMF
K1 ПРОВЕРЬТЕ РАБОТУ ПОДОГРЕВА СИДЕНЬЯ
  • Запустить двигатель.
  • Попытайтесь включить подогрев сидений с помощью кнопок модуля RHVAC.

Подогрев сидений нормально работал?
Да ИДТИ на К2
Нет ПРОВЕРЬТЕ неработающий подогрев сидений. ПЕРЕЙТИ к точному тесту H

K2 ПРОВЕРЬТЕ СИСТЕМУ ОВКВ (ЗАДНИЙ ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И КОНДИЦИОНЕР ВОЗДУХА) ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ ВЫКЛЮЧАТЕЛЯ ВЕНТИЛЯЦИИ СИДЕНЬЯ МОДУЛЯ (PIDS)
  • С помощью диагностического сканера контролируйте идентификаторы параметров CC_SW_D_CL_S и CC_SW_P_CL_S модуля RHVAC (PID), одновременно нажимая и отпуская переключатели управления левым и правым вентилируемыми сиденьями.

Изменяются ли идентификаторы параметров (PID) при нажатии и отпускании переключателей управления левым и правым вентилируемыми сиденьями?
Да ИДТИ на К3
Нет УСТАНОВИТЕ новый модуль RHVAC.
СМ.: Модуль управления задним обогревом, вентиляцией и кондиционированием воздуха (RHVAC) (412-02 Задний климат-контроль, снятие и установка).

K3 ПРОВЕРЬТЕ SCMF (МОДУЛЬ КЛИМАТ-КОНТРОЛЯ ЗАДНИХ СИДЕНИЙ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы SCMF.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы SCMF. Убедитесь, что они установлены и зафиксированы правильно.
  • Подсоедините все ранее отсоединенные разъемы.
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый SCMF.
СМ.: Модуль климат-контроля сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ L: ЛЕВАЯ РУКА (ЛЕВАЯ РУКА) ВЕНТИЛИРУЕМОЕ СИДЕНЬЕ НЕ РАБОТАЕТ/РАБОТАЕТ НЕПРАВИЛЬНО

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Сиденья второго ряда — Работа системы и описание компонентов (501-10B Сиденья второго ряда, Описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
СКМФ B14BD:11 Вентилятор подушки сиденья водителя: короткое замыкание на массу Если ток на вентилятор левой подушки сиденья превышает запрограммированное пороговое значение, SCMF отключает систему сиденья водителя и устанавливает этот DTC.
СКМФ B14BE: 11 Вентилятор спинки сиденья водителя: короткое замыкание на массу Если ток на вентилятор спинки левого сиденья превышает запрограммированное пороговое значение, SCMF отключает систему сиденья водителя и устанавливает этот DTC.

Возможные источники

  • Проводка, клеммы или разъемы
  • Двигатель вентилятора подушки
  • Электродвигатель вентилятора спинки
  • Модуль ОВКВ
  • SCMF
L1 ПРОВЕРЬТЕ ЛЕВЫЙ (ЛЕВЫЙ) ПОДОГРЕВ СИДЕНЬЯ
  • Запустить двигатель.
  • Попытайтесь включить обогрев левого сиденья с помощью кнопки модуля RHVAC.

Подогрев левого сиденья работает правильно?
Да ПЕРЕЙТИ на L2
Нет ПРОВЕРЬТЕ неработающее левое сиденье с подогревом. ПЕРЕЙТИ к точечному тесту I

L2 ПРОВЕРЬТЕ РАДИАЛЬНЫЙ КОНДИЦИОНЕР (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА) МОДУЛЬ ПЕРЕКЛЮЧАТЕЛЯ ВЕНТИЛЯЦИИ СИДЕНЬЯ PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)
  • Запустить двигатель.
  • Используя диагностический сканер, контролируйте PID модуля RHVAC CC_SW_D_CL_S, одновременно нажимая и отпуская переключатель управления вентилируемым левым сиденьем.

Изменился ли PID при нажатии и отпускании переключателя управления вентиляцией левого сиденья?
Да ПЕРЕЙТИ на L3
Нет УСТАНОВИТЕ новый модуль RHVAC.
СМ.: Модуль управления задним обогревом, вентиляцией и кондиционированием воздуха (RHVAC) (412-02 Задний климат-контроль, снятие и установка).

L3 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить: SCMF C3365A и C3365G.
  • Отсоедините: Электродвигатель вентилятора левой задней подушки сиденья C370.
  • Отсоедините: Электродвигатель вентилятора спинки левого заднего сиденья C3367.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365A-4 Земля
    C3365A-9 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365G-9 Земля
    C3365G-10 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ на L4

L4 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365A-4 Земля
    C3365A-9 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365G-9 Земля
    C3365G-10 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на L5
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

L5 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365A-4 C370-1
    C3365A-9 C370-3
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365G-9 C370-2
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365A-4 C3367-1
    C3365A-9 C3367-3
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365G-10 C3367-2

Сопротивления меньше 3 Ом?
Да Если только вентилятор спинки не работает должным образом, УСТАНОВИТЕ новый двигатель вентилятора спинки.
СМ.: Двигатель вентилятора спинки сиденья второго ряда (501-10B Сиденья второго ряда, снятие и установка).
ПЕРЕЙТИ на L6
Если только вентилятор подушки не работает должным образом, УСТАНОВИТЕ новый двигатель вентилятора подушки.
СМ.: Двигатель вентилятора подушки сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).
ПЕРЕЙТИ на L6
Если двигатели вентиляторов подушки и спинки не работают должным образом, ПЕРЕЙДИТЕ к L7.
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

L6 ПРОВЕРКА РАБОТЫ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы SCMF.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы SCMF. Убедитесь, что они установлены и зафиксированы правильно.
  • Подсоедините все ранее отсоединенные разъемы.
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый SCMF.
СМ.: Модуль климат-контроля сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).
Нет Ремонт завершен. ВЕРНИТЕ автомобиль клиенту.

L7 ПРОВЕРЬТЕ SCMF (МОДУЛЬ КЛИМАТ-КОНТРОЛЯ ЗАДНИХ СИДЕНИЙ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы SCMF.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы SCMF. Убедитесь, что они установлены и зафиксированы правильно.
  • Подсоедините все ранее отсоединенные разъемы.
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый SCMF.
СМ.: Модуль климат-контроля сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ М: ПРАВАЯ РУКА (ПРАВАЯ СТОРОНА) ВЕНТИЛИРУЕМОЕ СИДЕНЬЕ НЕ РАБОТАЕТ/РАБОТАЕТ НЕПРАВИЛЬНО

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Сиденья второго ряда — Работа системы и описание компонентов (501-10B Сиденья второго ряда, Описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
СКМФ B14C0:11 Вентилятор подушки пассажирского сиденья: короткое замыкание на массу Если ток, подаваемый на вентилятор правой подушки сиденья, превышает запрограммированное пороговое значение, SCME отключает систему сиденья водителя и устанавливает этот DTC.
СКМФ B14C2:11 Вентилятор спинки пассажирского сиденья: короткое замыкание на массу Если ток, подаваемый на вентилятор правой спинки сиденья, превышает запрограммированное пороговое значение, SCME отключает систему сиденья водителя и устанавливает этот DTC.

Возможные источники

  • Проводка, клеммы или разъемы
  • Двигатель вентилятора подушки
  • Электродвигатель вентилятора спинки
  • Модуль ОВКВ
  • SCMF
M1 ПРОВЕРЬТЕ ПРАВЫЙ (ПРАВЫЙ) ПОДОГРЕВ СИДЕНЬЯ
  • Запустить двигатель.
  • Попытайтесь включить обогрев правого сиденья с помощью кнопки модуля RHVAC.

Правильно ли работает обогрев правого сиденья?
Да ПЕРЕЙТИ на M2
Нет ПРОВЕРЬТЕ неработающее правое сиденье с обогревом. ПЕРЕЙТИ к точному тесту J

M2 ПРОВЕРЬТЕ РАДИАЛЬНЫЙ КОНДИЦИОНЕР (ОБОГРЕВ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР ВОЗДУХА) МОДУЛЬ ПЕРЕКЛЮЧАТЕЛЯ ВЕНТИЛЯЦИИ СИДЕНЬЯ PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)
  • Запустить двигатель.
  • С помощью диагностического сканера контролируйте PID модуля RHVAC CC_SW_P_CL_S, одновременно нажимая и отпуская переключатель управления вентилируемым правым сиденьем.

Изменился ли PID при нажатии и отпускании переключателя управления вентилируемым правым сиденьем?
Да ПЕРЕЙТИ на M3
Нет УСТАНОВИТЕ новый модуль RHVAC.
СМ.: Модуль управления задним обогревом, вентиляцией и кондиционированием воздуха (RHVAC) (412-02 Задний климат-контроль, снятие и установка).

M3 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить: SCMF C3365A и C3365G.
  • Отсоедините: Электродвигатель вентилятора правой подушки заднего сиденья C376.
  • Отсоедините: Электродвигатель вентилятора спинки правого заднего сиденья C3364.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365A-3 Земля
    C3365A-11 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365G-7 Земля
    C3365G-8 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ИДТИ на M4

M4 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365A-3 Земля
    C3365A-11 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365G-7 Земля
    C3365G-8 Земля

Сопротивления больше 10000 Ом?
Да ИДТИ к M5
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

M5 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365A-3 C376-1
    C3365A-11 C376-3
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365G-7 C376-2
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365A-3 C3364-1
    C3365A-11 C3364-3
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3365G-8 C3364-2

Сопротивления меньше 3 Ом?
Да Если только вентилятор спинки не работает должным образом, УСТАНОВИТЕ новый двигатель вентилятора спинки.
СМ.: Двигатель вентилятора спинки сиденья второго ряда (501-10B Сиденья второго ряда, снятие и установка).
ИДТИ на M6
Если только вентилятор подушки не работает должным образом, УСТАНОВИТЕ новый двигатель вентилятора подушки.
СМ.: Двигатель вентилятора подушки сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).
ИДТИ на M6
Если двигатели вентиляторов подушки и спинки не работают должным образом, ПЕРЕЙДИТЕ к M7.
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

M6 ПРОВЕРЬТЕ РАБОТУ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы SCMF.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы SCMF. Убедитесь, что они установлены и зафиксированы правильно.
  • Подсоедините все ранее отсоединенные разъемы.
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый SCMF.
СМ.: Модуль климат-контроля сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).
Нет Ремонт завершен. ВЕРНИТЕ автомобиль клиенту.

M7 ПРОВЕРЬТЕ SCMF (МОДУЛЬ КЛИМАТ-КОНТРОЛЯ ЗАДНИХ СИДЕНИЙ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы SCMF.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы SCMF. Убедитесь, что они установлены и зафиксированы правильно.
  • Подсоедините все ранее отсоединенные разъемы.
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый SCMF.
СМ.: Модуль климат-контроля сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ N: ЛЕВАЯ РУКА (ЛЕВАЯ РУКА) СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ EASY ENTRY НЕ РАБОТАЕТ

Информацию о схемах и разъемах см. в ячейке 120 электрических схем.

Нормальная работа и неисправности

СМ.: Сиденья второго ряда — Работа системы и описание компонентов (501-10B Сиденья второго ряда, Описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
СКМДЖ B137A: 11 Выход левого входа: замыкание цепи на массу Этот код неисправности устанавливается, когда выходная цепь исполнительного механизма облегчения посадки левого второго ряда закорочена на массу.
СКМДЖ B137A: 15 Выход левого входа: короткое замыкание на батарею или обрыв Этот DTC устанавливается, когда выходная цепь исполнительного механизма облегчения посадки левого второго ряда закорочена на напряжение питания или разомкнута.
СКМЖ B1546:23 Левый переключатель входа: низкий уровень сигнала Этот код неисправности устанавливается, когда входная цепь выключателя системы складывания сиденья второго ряда левого сиденья с функцией легкой посадки замыкается на массу.

Возможные источники

  • Проблема с системой внутреннего освещения
  • Проводка, клеммы или разъемы
  • Трос отключения питания второго ряда с легким вводом
  • Переключатель складывания одноместного сиденья второго ряда для облегчения посадки
  • Привод для облегчения посадки второго ряда
  • Сборка каркаса сиденья
  • СКМЖ
N1 ПРОВЕРЬТЕ РАБОТУ ВЫКЛЮЧАТЕЛЯ ПРИКРЫТИЯ ДВЕРИ
  • Откройте и закройте левую заднюю пассажирскую дверь. Убедитесь, что внутреннее освещение включается, когда дверь открыта, и выключается, когда дверь закрыта.

Внутреннее освещение работало нормально?
Да ПЕРЕЙТИ на N2
Нет ПРОВЕРЬТЕ систему внутреннего освещения.
СМ.: Внутреннее освещение (417-02 Внутреннее освещение, диагностика и проверка).

N2 ПРОВЕРЬТЕ ЛЕВЫЙ (ЛЕВЫЙ) ОДИНОЧНОЕ СИДЕНЬЕ ВТОРОГО РЯДА РАБОТА ПЕРЕКЛЮЧАТЕЛЯ СКЛАДЫВАНИЯ СИДЕНЬЯ EASY-ENTRY
  • Зажигание ВЫКЛ.
  • Отключить: СКМЖ С4250С.
  • Нажимая и отпуская переключатель системы складывания левого одноместного сиденья второго ряда, измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4250C-6 Земля

Сопротивление менее 10 Ом с выключателем? нажато и больше 10 000 Ом, когда оно не нажато?
Да ПЕРЕЙТИ на N5
Нет ПЕРЕЙТИ на N3

N3 ПРОВЕРЬТЕ ЛЕВУЮ (ЛЕВОРУЧНУЮ) ВТОРОЙ РЯД ОДИНОЧНОЕ СИДЕНЬЕ ЛЕГКИЙ ВХОД СИДЕНЬЯ ПЕРЕКЛЮЧАТЕЛЬ СКЛАДЫВАНИЯ ЦЕПЬ МАССА ДЛЯ ОТКРЫТИЯ
  • Отключение: Переключатель складывания левого сиденья второго ряда C3343.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3343-2 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на N4
Нет ОТРЕМОНТИРУЙТЕ цепь.

N4 ПРОВЕРЬТЕ ЛЕВЫЙ (ЛЕВЫЙ) ЦЕПЬ ВЫКЛЮЧАТЕЛЯ СКЛАДЫВАНИЯ СИДЕНЬЯ EASY ENTRY ОДНОРЯДНОГО СИДЕНЬЯ ВТОРОГО РЯДА НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3343-6 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3343-6 C4250C-2

Превышает ли сопротивление 10 000 Ом между переключателем системы складывания левого сиденья второго ряда и массой и меньше 3 Ом между переключателем системы складывания левого сиденья второго ряда и SCMJ?
Да УСТАНОВИТЕ новый переключатель удобного складывания левого одиночного сиденья второго ряда.
СМ.: Переключатель складывания сиденья второго ряда для одноместного сиденья (501-10B Сиденья второго ряда, снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ цепь.

N5 ПРОВЕРЬТЕ ЛЕВЫЙ (ЛЕВЫЙ) ВТОРОЙ РЯД EASY ENTRY POWER RELEASE ЦЕПЬ ЗАЗЕМЛЕНИЯ ДЛЯ ОТКРЫТИЯ
  • Отсоедините: Привод облегченного входа левого второго ряда C3345.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3345-1 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на N6
Нет ОТРЕМОНТИРУЙТЕ цепь.

N6 ПРОВЕРЬТЕ ЛЕВЫЙ (ЛЕВЫЙ) ВТОРОЙ РЯД EASY ENTRY POWER RELEASE ACTUATOR ВЫХОДНАЯ ЦЕПЬ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Отключить: СКМЖ С4250А.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4250A-1 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙТИ на N7

N7 ПРОВЕРЬТЕ ЛЕВЫЙ (ЛЕВЫЙ) ВТОРОЙ РЯД EASY ENTRY ВЫХОДНАЯ ЦЕПЬ ПРИВОДА РАЗБЛОКИРОВКИ ПИТАНИЯ НА ОБРЫВ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4250A-1 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4250A-1 C3345-2

Сопротивление больше 10 000 между SCMJ и землей и меньше 3 Ом между SCMJ и приводом механизма облегчения входа второго ряда левого ряда?
Да ПЕРЕЙТИ на N8
Нет ОТРЕМОНТИРУЙТЕ цепь.

N8 ПРОВЕРЬТЕ ЛЕВЫЙ (ЛЕВЫЙ) ВТОРОЙ РЯД ПРИВОД EASY ENTRY POWER RELEASE С УСТАНОВЛЕННОЙ ПЕРЕМЫЧКОЙ ПЕРЕМЫЧКИ С ПРЕДОХРАНИТЕЛЕМ
  • Зажигание ВЫКЛ.
  • Соединение: привод левого второго ряда Easy Entry C3345.
  • На мгновение подключите перемычку с предохранителем:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4250A-10 C4250A-1

Сиденье работало правильно с подсоединенной перемычкой?
Да ПЕРЕЙТИ на N10
Нет ПЕРЕЙТИ на N9

N9 ПРОВЕРЬТЕ ЛЕВЫЙ (ЛЕВЫЙ) ВТОРОЙ РЯД EASY ENTRY КАБЕЛЬ РАЗБЛОКИРОВКИ ПИТАНИЯ И МЕХАНИЗМ ОТКРЫТИЯ ЗАЩЕЛКИ ПРИ ПОВРЕЖДЕНИИ
  • Зажигание ВЫКЛ.
  • Проверьте кабели и крепления кабелей на отсоединение.
  • Проверьте механизм разблокировки защелки и ножки защелки на наличие заеданий или повреждений.

Были ли обнаружены какие-либо проблемы с кабелем для легкого ввода второго ряда и/или механизмом защелки?
Да При любых проблемах с кабелем УСТАНОВИТЕ новый левый трос для легкого ввода второго ряда.
СМ.: Трос привода механизма облегчения входа во второй ряд (сиденья второго ряда 501-10B, снятие и установка). В случае проблем с механизмом разблокировки замка, ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый узел рамы сиденья, если это необходимо.
Нет УСТАНОВИТЕ новый левый привод механизма облегчения входа второго ряда.
СМ.: Привод разблокировки системы облегчения посадки второго ряда (сиденья второго ряда 501-10B, снятие и установка).

N10 ПРОВЕРЬТЕ SCMJ (МОДУЛЬ СИДЕНЬЯ С ПРИВОДОМ СКЛАДЫВАНИЯ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы SCMJ.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подсоедините разъем SCMJ. Убедитесь, что он правильно установлен и защелкивается.
  • Подсоедините все ранее отсоединенные разъемы.
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый SCMJ.
СМ.: Модуль сиденья с электроприводом складывания [SCMJ] (501-10C Сиденья третьего ряда, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ O: ПРАВАЯ СТОРОНА (ПРАВАЯ СТОРОНА) СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ EASY ENTRY НЕ РАБОТАЕТ

Информацию о схемах и разъемах см. в ячейке 120 электрических схем.

Нормальная работа и неисправности

СМ.: Сиденья второго ряда — Работа системы и описание компонентов (501-10B Сиденья второго ряда, Описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
СКМДЖ B137B: 11 Выход правого входа: замыкание цепи на массу Этот DTC устанавливается, когда выходная цепь исполнительного механизма облегчения посадки правого второго ряда закорочена на массу.
СКМДЖ B137B: 15 Выход правого входа: короткое замыкание на батарею или обрыв Этот DTC устанавливается, когда выходная цепь исполнительного механизма облегченного входа правого второго ряда закорочена на напряжение питания или разомкнута.
СКМЖ B1547:23 Правый переключатель входа: низкий уровень сигнала Этот код неисправности устанавливается, когда входная цепь переключателя системы складывания правого одиночного сиденья второго ряда замыкается на массу.

Возможные источники

  • Проблема с системой внутреннего освещения
  • Проводка, клеммы или разъемы
  • Трос отключения питания второго ряда с легким вводом
  • Переключатель складывания одноместного сиденья второго ряда для облегчения посадки
  • Привод для облегчения посадки второго ряда
  • Сборка каркаса сиденья
  • СКМЖ
O1 ПРОВЕРЬТЕ РАБОТУ ВЫКЛЮЧАТЕЛЯ ПРИКРЫТИЯ ДВЕРИ
  • Откройте и закройте правую заднюю пассажирскую дверь. Убедитесь, что внутреннее освещение включается, когда дверь открыта, и выключается, когда дверь закрыта.

Внутреннее освещение работало нормально?
Да ИДТИ к О2
Нет ПРОВЕРЬТЕ систему внутреннего освещения.
СМ.: Внутреннее освещение (417-02 Внутреннее освещение, диагностика и проверка).

O2 ПРОВЕРЬТЕ ПРАВЫЙ (ПРАВЫЙ) ОДИНОЧНОЕ СИДЕНЬЕ ВТОРОГО РЯДА РАБОТА ПЕРЕКЛЮЧАТЕЛЯ СКЛАДЫВАНИЯ СИДЕНЬЯ EASY-ENTRY
  • Зажигание ВЫКЛ.
  • Отключить: СКМЖ С4250С.
  • Нажимая и отпуская переключатель системы складывания правого одноместного сиденья второго ряда, измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4250C-3 Земля

Сопротивление менее 10 Ом с выключателем? нажато и больше 10 000 Ом, когда оно не нажато?
Да ПЕРЕЙДИТЕ к O5
Нет ПЕРЕЙДИТЕ к О3

O3 ПРОВЕРЬТЕ ПРАВЫЙ (ПРАВЫЙ) ВТОРОЙ РЯД ОДИНОЧНОЕ СИДЕНЬЕ ЛЕГКИЙ ВХОД СИДЕНЬЯ ПЕРЕКЛЮЧАТЕЛЬ СКЛАДЫВАНИЯ ЦЕПЬ МАССА ДЛЯ ОТКРЫТИЯ
  • Отключение: Переключатель складывания правого сиденья второго ряда для удобного входа C3344.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3344-2 Земля

Сопротивление меньше 3 Ом?
Да ИДТИ к О4
Нет ОТРЕМОНТИРУЙТЕ цепь.

O4 ПРОВЕРЬТЕ ПРАВЫЙ (ПРАВЫЙ) ЦЕПЬ ВЫКЛЮЧАТЕЛЯ СКЛАДЫВАНИЯ СИДЕНЬЯ EASY ENTRY ОДНОРЯДНОГО СИДЕНЬЯ ВТОРОГО РЯДА НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3344-6 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3344-6 C4250C-3

Превышает ли сопротивление 10 000 Ом между переключателем системы складывания правого одиночного сиденья второго ряда и массой и меньше 3 Ом между переключателем системы складывания правого одиночного сиденья второго ряда и SCMJ?
Да УСТАНОВИТЕ новый переключатель складывания правого одиночного сиденья второго ряда.
СМ.: Переключатель складывания сиденья второго ряда для одноместного сиденья (501-10B Сиденья второго ряда, снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ цепь.

O5 ПРОВЕРЬТЕ ПРАВЫЙ (ПРАВЫЙ) ВТОРОЙ РЯД EASY ENTRY POWER RELEASE ЦЕПЬ ЗАЗЕМЛЕНИЯ ДЛЯ ОТКРЫТИЯ
  • Отсоедините: исполнительный механизм облегченного входа правого второго ряда C3346.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3346-1 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к O6
Нет ОТРЕМОНТИРУЙТЕ цепь.

O6 ПРОВЕРЬТЕ ПРАВЫЙ (ПРАВЫЙ) ВТОРОЙ РЯД EASY ENTRY POWER RELEASE ACTUATOR ВЫХОДНАЯ ЦЕПЬ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Отключить: СКМЖ С4250А.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4250A-2 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет ПЕРЕЙДИТЕ к O7

O7 ПРОВЕРЬТЕ ПРАВЫЙ (ПРАВЫЙ) ВТОРОЙ РЯД EASY ENTRY ВЫХОДНАЯ ЦЕПЬ ПРИВОДА РАЗБЛОКИРОВКИ ПИТАНИЯ НА ОБРЫВ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4250A-2 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4250A-2 C3346-2

Сопротивление больше 10 000 между SCMJ и массой и меньше 3 Ом между SCMJ и правым приводом механизма облегчения входа второго ряда?
Да ПЕРЕЙДИТЕ к O8
Нет ОТРЕМОНТИРУЙТЕ цепь.

O8 ПРОВЕРЬТЕ ПРАВЫЙ (ПРАВЫЙ) ВТОРОЙ РЯД ПРИВОД EASY ENTRY POWER RELEASE С УСТАНОВЛЕННОЙ ПЕРЕМЫЧКОЙ ПЕРЕМЫЧКИ С ПРЕДОХРАНИТЕЛЕМ
  • Зажигание ВЫКЛ.
  • Подсоединение: исполнительный механизм облегченного входа правого второго ряда C3346.
  • На мгновение подключите перемычку с предохранителем:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C4250A-10 C4250A-2

Сиденье работало правильно с подсоединенной перемычкой?
Да ПЕРЕЙТИ на O10
Нет ПЕРЕЙДИТЕ к O9

O9 ПРОВЕРЬТЕ ПРАВЫЙ (ПРАВЫЙ) ВТОРОЙ РЯД EASY ENTRY КАБЕЛЬ РАЗБЛОКИРОВКИ ПИТАНИЯ И МЕХАНИЗМ ОТКРЫТИЯ ЗАЩЕЛКИ ПРИ ПОВРЕЖДЕНИИ
  • Зажигание ВЫКЛ.
  • Проверьте кабели и крепления кабелей на отсоединение.
  • Проверьте механизм разблокировки защелки и ножки защелки на наличие заеданий или повреждений.

Были ли обнаружены какие-либо проблемы с кабелем для легкого ввода второго ряда и/или механизмом защелки?
Да При любых проблемах с кабелем УСТАНОВИТЕ новый правый трос с легким вводом второго ряда.
СМ.: Трос привода механизма облегчения входа во второй ряд (сиденья второго ряда 501-10B, снятие и установка). В случае проблем с механизмом разблокировки замка, ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый узел рамы сиденья, если это необходимо.
Нет УСТАНОВИТЕ новый привод правого легкого входа второго ряда.
СМ.: Привод разблокировки системы облегчения посадки второго ряда (сиденья второго ряда 501-10B, снятие и установка).

O10 ПРОВЕРЬТЕ SCMJ (МОДУЛЬ СИДЕНЬЯ С ПРИВОДОМ СКЛАДЫВАНИЯ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите разъемы SCMJ.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подсоедините разъем SCMJ. Убедитесь, что он правильно установлен и защелкивается.
  • Подсоедините все ранее отсоединенные разъемы.
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB, GSB, SSM или FSA. Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет адреса служебных статей В связи с этим УСТАНОВИТЕ новый SCMJ.
СМ.: Модуль сиденья с электроприводом складывания [SCMJ] (501-10C Сиденья третьего ряда, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

КОНТРОЛЬНЫЙ ТЕСТ P : DTC: U0140:00

Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

SCMF и BCM взаимодействуют с помощью MS-CAN.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
СКМФ U0140:00 Потеряна связь с модулем управления кузовным оборудованием: нет информации о подтипе Устанавливается SCMF всякий раз, когда он теряет связь с BCM в течение 5 секунд или дольше, когда входное напряжение SCMF находится в диапазоне от 10 до 15,5 вольт.

Возможные источники

  • Модуль связи
  • SCMF
  • млрд кубометров
P1 ПОДТВЕРДИТЕ ОБЕСПОКОЕННОСТЬ КЛИЕНТА
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ к P2
Нет В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

P2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ
  • Зажигание включено.
  • С помощью диагностического сканера выполните сетевой тест.

Проходит ли BCM сетевой тест?
Да ПЕРЕЙТИ на P3
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

P3 ПОВТОРНО ПРОВЕРЬТЕ SCMF (МОДУЛЬ КЛИМАТ-КОНТРОЛЯ ЗАДНЕГО СИДЕНЬЯ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, конфигурация модуля могла быть неправильно установлена ​​во время PMI или PMI не был выполнен.

  • С помощью диагностического сканера удалите коды неисправностей непрерывной диагностики памяти (CMDTC).
  • С помощью диагностического сканера повторите самопроверку SCMF.

DTC U0140:00 все еще присутствует?
Да ПЕРЕЙТИ на P4
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

P4 ПРОВЕРЬТЕ DTC U0140:00 В ДРУГИХ МОДУЛЯХ

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, конфигурация модуля могла быть неправильно установлена ​​во время PMI или PMI не был выполнен.

  • С помощью диагностического сканера удалите коды неисправностей непрерывной диагностики памяти (CMDTC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера извлеките Коды непрерывной диагностики памяти (CMDTC) для всех модулей.

Установлен ли код неисправности U0140:00 в других модулях?
Да УСТАНОВИТЕ новый BCM.
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет УСТАНОВИТЕ новый SCMF.
СМ.: Модуль климат-контроля сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).

КОНТРОЛЬНЫЙ ТЕСТ Q : DTC: U0257:00

Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

SCMF и модуль RHVAC взаимодействуют с помощью MS-CAN.

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
СКМФ U0257:00 Нарушена связь с интерфейсным модулем передних органов управления/дисплея: нет информации о подтипе Устанавливается SCMF при потере связи с модулем RHVAC, когда входное напряжение SCMF находится в диапазоне от 10 до 15,5 вольт.

Возможные источники

  • Модуль связи
  • Модуль ОВКВ
  • SCMF
Q1 ПОДТВЕРЖДЕНИЕ ОБЕСПОКОЕННОСТИ КЛИЕНТА
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ к Q2
Нет В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

Q2 ПРОВЕРКА СЕТИ СВЯЗИ
  • Зажигание включено.
  • С помощью диагностического сканера выполните сетевой тест.

Проходит ли модуль RHVAC сетевой тест?
Да ПЕРЕЙТИ к Q3
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

Q3 ПОВТОРНО ПРОВЕРЬТЕ SCMF (МОДУЛЬ КЛИМАТ-КОНТРОЛЯ ЗАДНЕГО СИДЕНЬЯ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, конфигурация модуля могла быть неправильно установлена ​​во время PMI или PMI не был выполнен.

  • С помощью диагностического сканера удалите коды неисправностей непрерывной диагностики памяти (CMDTC).
  • С помощью диагностического сканера повторите самопроверку SCMF.

DTC U0257:00 все еще присутствует?
Да ПЕРЕЙТИ к Q4
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

Q4 ПРОВЕРЬТЕ НАЛИЧИЕ DTC U0257:00 В ДРУГИХ МОДУЛЯХ

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, конфигурация модуля могла быть неправильно установлена ​​во время PMI или PMI не был выполнен.

  • С помощью диагностического сканера удалите коды неисправностей непрерывной диагностики памяти (CMDTC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера извлеките Коды непрерывной диагностики памяти (CMDTC) для всех модулей.

Установлен ли код неисправности U0140:00 в других модулях?
Да УСТАНОВИТЕ новый модуль RHVAC.
СМ.: Модуль управления задним обогревом, вентиляцией и кондиционированием воздуха (RHVAC) (412-02 Задний климат-контроль, снятие и установка).
Нет УСТАНОВИТЕ новый SCMF.
СМ.: Модуль климат-контроля сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).

PINPOINT TEST R : DTC: U1000:00

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

Сначала ПРОВЕРЬТЕ любые другие диагностические коды неисправностей (DTC) SCMF. УДАЛИТЕ диагностические коды неисправностей (DTC). ПОВТОРИТЕ самопроверку. Если возвращается DTC U1000:00, УСТАНОВИТЕ новый SCMF. СМ.: Модуль климат-контроля сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
СКМФ U1000:00 Защита твердотельного драйвера активна — драйвер отключен: нет информации о подтипе Этот DTC указывает на внутреннюю неисправность модуля. Модуль необходимо заменить.

Возможные источники

  • SCMF
Действия по диагностике для этого признака или кода неисправности не предусмотрены. СМ.: Методы диагностики (100-00 Общая информация, описание и работа).
ТОЧНАЯ ПРОВЕРКА S : DTC: U2100:00

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

Используя диагностический сканер, ВЫПОЛНИТЕ PMI на SCMF. ПОВТОРИТЕ самопроверку и ПРОВЕРЬТЕ успешный PMI. УДАЛИТЕ диагностические коды неисправностей (DTC).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
СКМФ (21:00) Начальная конфигурация не завершена: нет информации о подтипе Этот DTC указывает, что PMI не был выполнен для вновь установленного модуля или данные конфигурации были потеряны.

Возможные источники

  • PMI не был выполнен для вновь установленного модуля, или данные конфигурации были утеряны.
Действия по диагностике для этого признака или кода неисправности не предусмотрены. СМ.: Методы диагностики (100-00 Общая информация, описание и работа).
ТЕСТОВЫЙ ТЕСТ Т : DTC: U3000:49

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

УСТАНОВИТЕ новый SCMF. СМ.: Модуль климат-контроля сидений второго ряда (501-10B Сиденья второго ряда, снятие и установка).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
СКМФ U3000:49 Модуль управления: внутренняя электронная неисправность Этот DTC указывает на внутреннюю неисправность модуля. Модуль необходимо заменить.

Возможные источники

  • SCMF
Действия по диагностике для этого признака или кода неисправности не предусмотрены. СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

Описание и работа — сиденья второго ряда — работа системы и описание компонентов

Работа системы Схема системы — сиденья с подогревом/вентиляцией Элемент Описание 1 RHVAC 2 МС-CAN 3 SCMF 4 Левое сиденье второго ряда 5 Тем..

Снятие и установка — модуль сиденья второго ряда с подогревом

Удаление ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке. ПРИМЕЧАНИЕ: Модуль сиденья второго ряда с подогревом расположен под правой (правой) рамой подушки сиденья второго ряда...

Дополнительная информация:

Руководство по обслуживанию Ford Explorer 2020-2023: Снятие и установка молдинга передней двери


Специальные инструменты) / Общее оборудование Средство для снятия внутренней отделки Удаление ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке. ПРИМЕЧАНИЕ: Показана левая дверь, правая дверь аналогична. С помощью нецарапающего инструмента отделите фиксаторы, крепящие молдинг к двери...

Руководство по обслуживанию Ford Explorer 2020-2023: Общие процедуры - Обнаружение утечки компрессора кондиционера (A/C)


Специальные инструменты) / Общее оборудование Отдел обслуживания кондиционеров Электронный течеискатель Комплект адаптера для кондиционера Обнаружение утечек Восстановите хладагент. См. Кондиционер (A/C) Процедура восстановления системы, эвакуации и зарядки в группе 412...

Категории

Пристегивание ремней безопасности

Передние боковые и задние подушки безопасности в автомобиле являются комбинированными. поясные и плечевые ремни.

читать далее

Каталог запчастей к Ford Explorer
