Ford Explorer: Топливная система — Общая информация — 2,3 л EcoBoost (201 кВт/273 л. с.) / Общие процедуры — Быстроразъемная муфта

Руководство по эксплуатации Форд Эксплорер 2020-2023 гг. / Силовой агрегат / Топливная система — общая информация / Топливная система — общая информация — 2,3 л EcoBoost (201 кВт/273 л. с.) / Общие процедуры — Быстроразъемная муфта

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 1

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

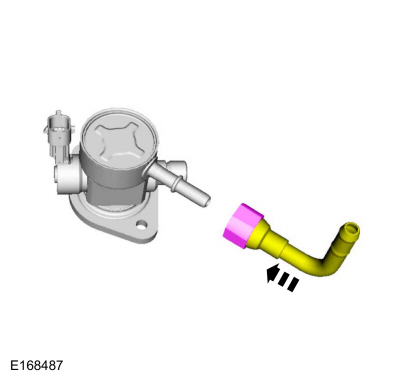

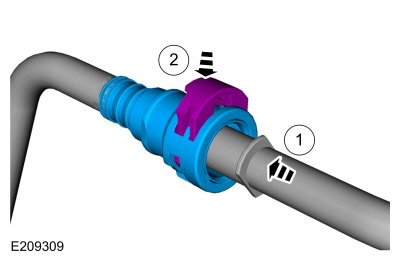

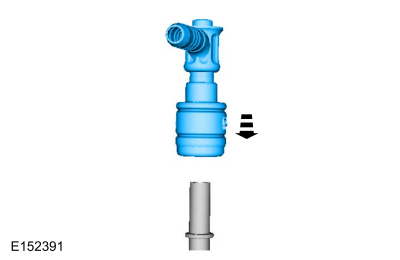

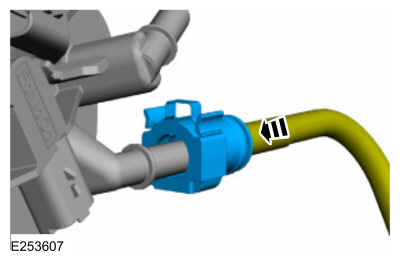

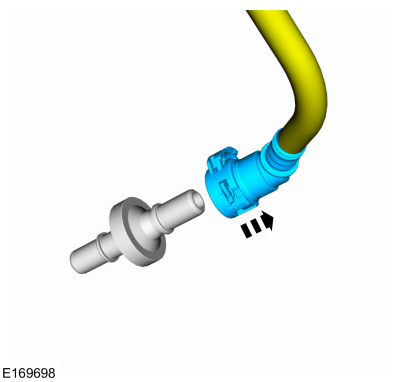

  1. Наденьте быстроразъемную муфту на трубу.

  1. ПРИМЕЧАНИЕ: Убедитесь, что фиксатор полностью встал на место и зафиксировался на трубе, потянув за быстроразъемное соединение.

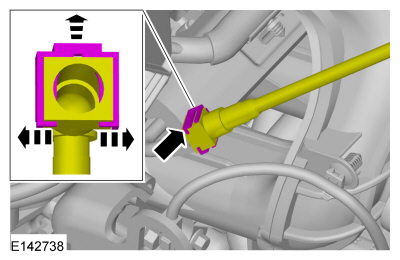

    Вдавите стопорный зажим в корпус быстроразъемной муфты, пока выступы не зафиксируются на месте.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 2

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 3

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 4

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 5

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 6

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

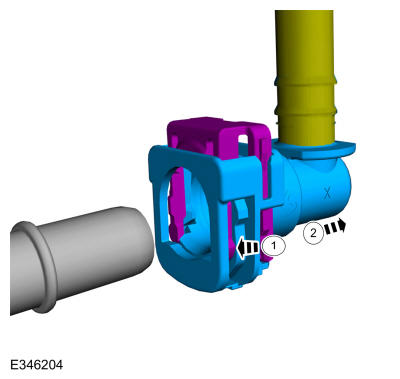

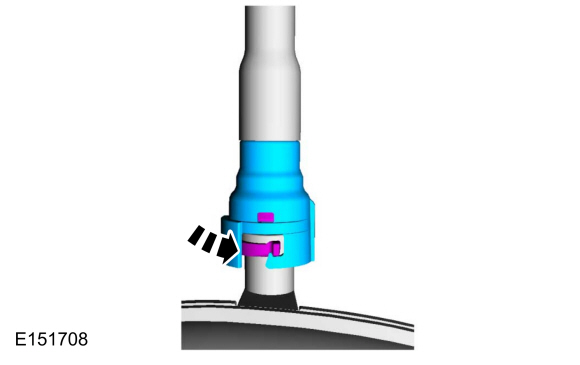

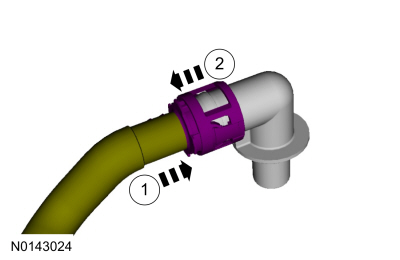

  1. Нажмите на выступы заднего фиксатора и потяните его наружу.

Соединять

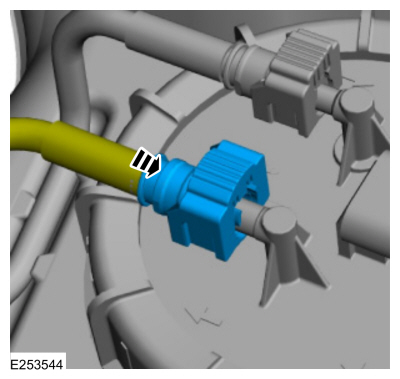

  1. Потяните за быстроразъемную муфту, чтобы убедиться, что она надежно закреплена.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 7

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

  1. Потяните быстроразъемное соединение, чтобы убедиться, что оно надежно закреплено.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 8

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 9

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

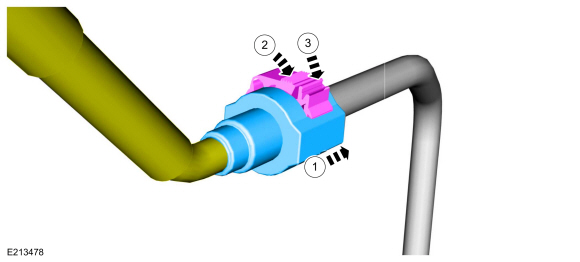

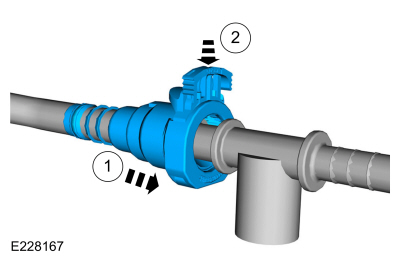

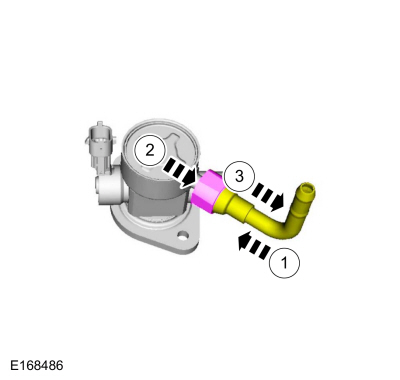

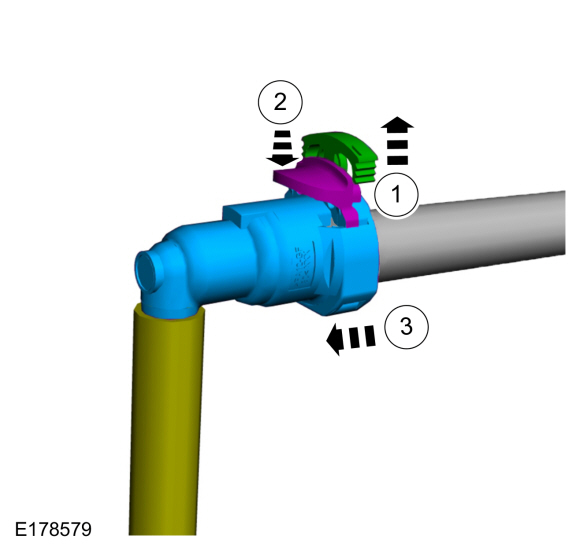

    1. Освободите вторичный фиксирующий язычок.
    1. Нажмите на основной фиксирующий язычок.
    1. Отделите быстроразъемную муфту от трубы.

Соединять

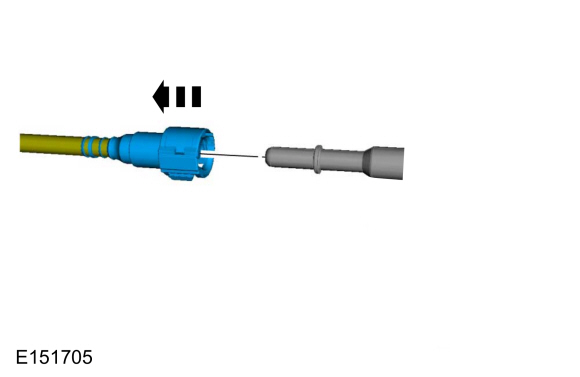

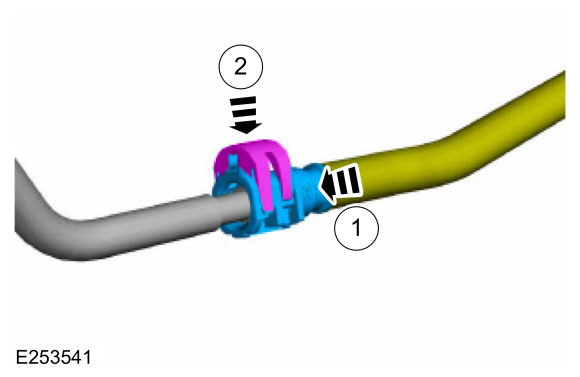

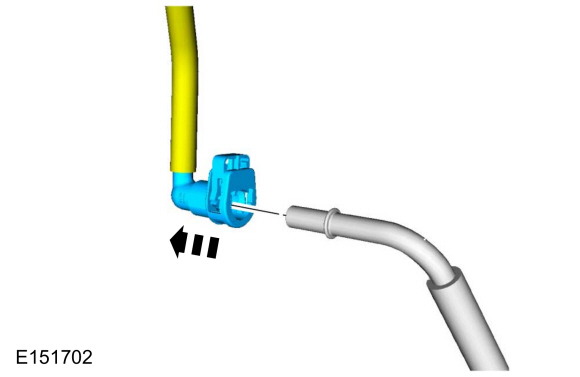

    1. Наденьте быстроразъемную муфту на трубу.

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Заблокируйте дополнительный запорный язычок.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 10

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

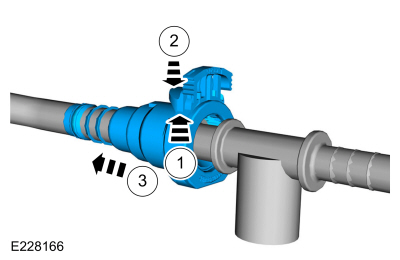

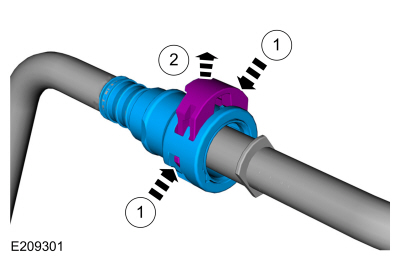

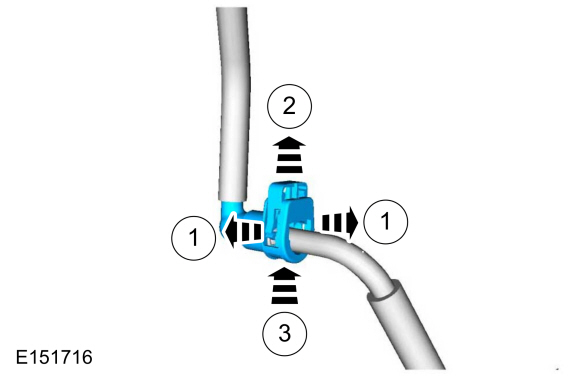

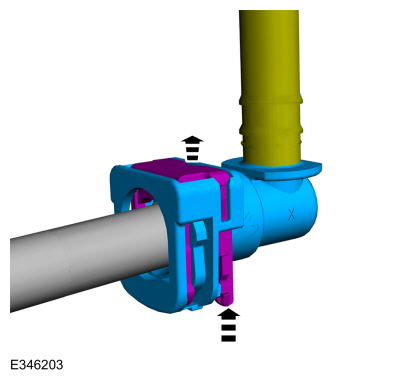

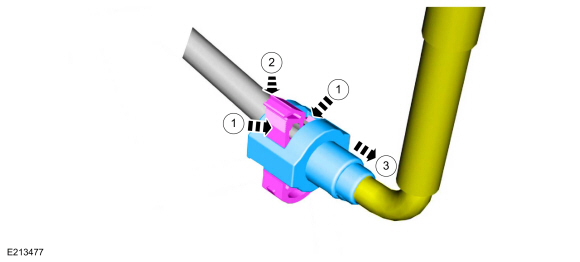

    1. Нажмите на фиксирующий язычок.
    1. Поднимите клипсу.
    1. Вдавите выступы внутрь.
    1. Нажмите на зажим вниз.
    1. Отсоедините быстроразъемную муфту от топливопровода.

Соединять

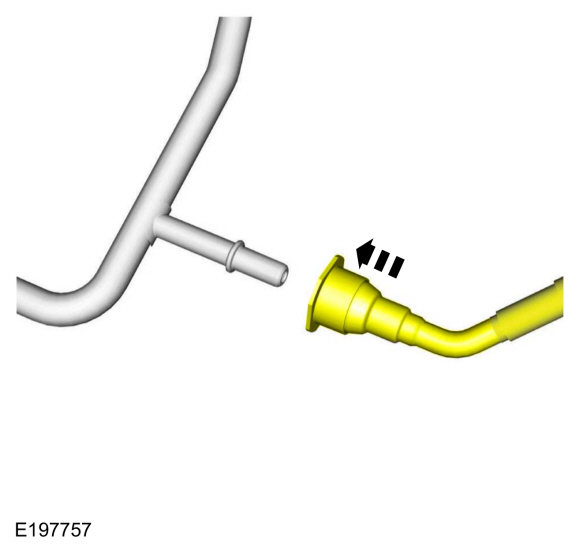

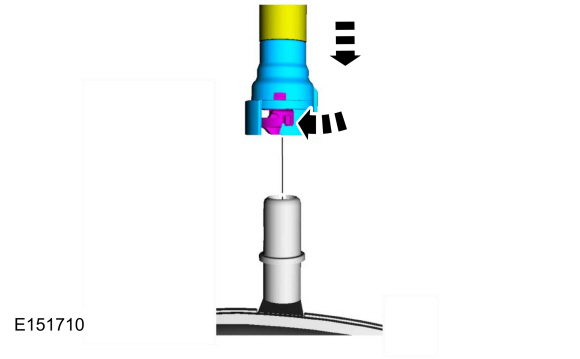

    1. Наденьте быстроразъемную муфту на трубу.
    1. Вставьте зажим вниз в быстроразъемную муфту.

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 11

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 12

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 13

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 14

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 15

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.

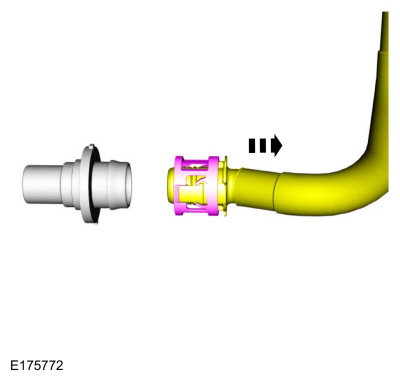

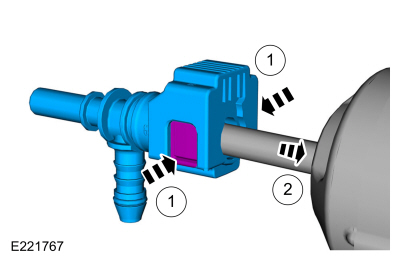

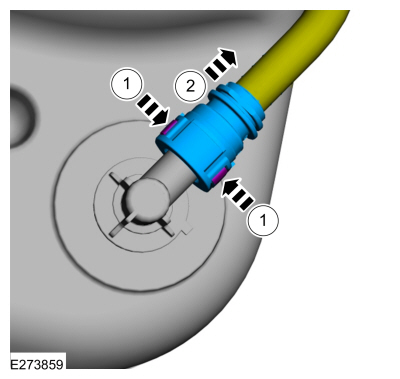

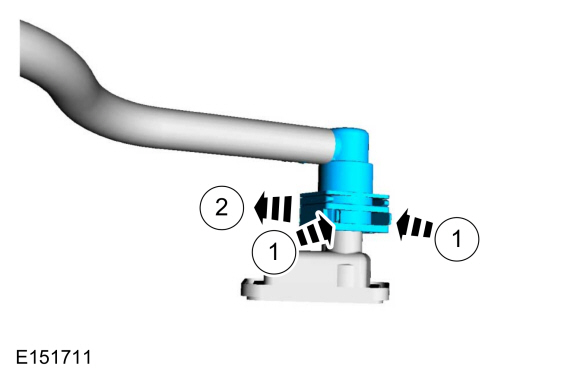

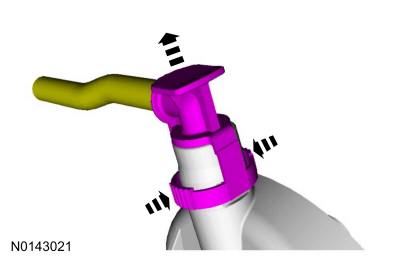

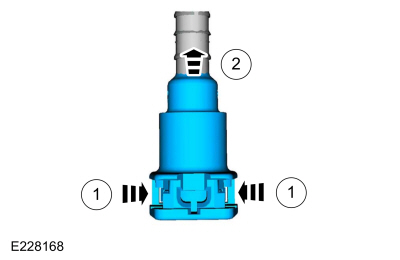

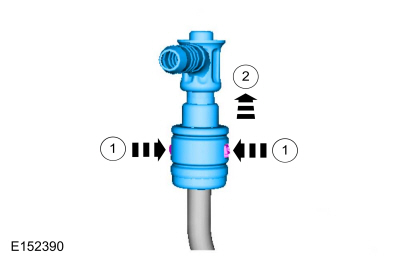

  1. Вдавите внутрь оба фиксатора и снимите быстроразъемную муфту с топливной трубки.

Соединять

  1. ПРИМЕЧАНИЕ: Осмотрите и очистите оба конца быстроразъемной муфты.

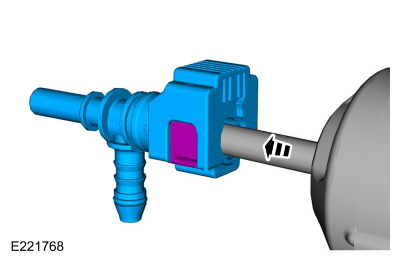

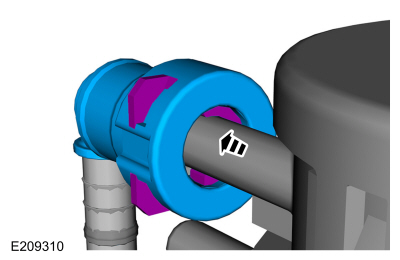

    Установите быстроразъемную муфту на трубу до упора.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 16

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 17

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 18

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 19

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 20

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 21

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 22

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.

  1. УВЕДОМЛЕНИЕ: Убедитесь, что все топливные соединения проверены на наличие утечек.

    ПРИМЕЧАНИЕ: Этот шаг необходим, только если установлен новый компонент.

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 23

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

  1. ПРИМЕЧАНИЕ: Убедитесь, что фиксатор полностью встал на место и зафиксировался на трубе, потянув за быстроразъемное соединение.

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 24

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 25

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

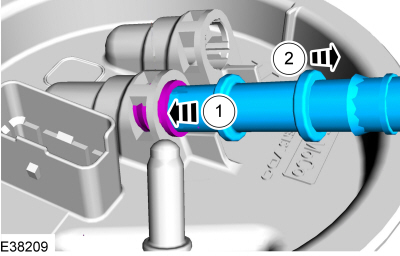

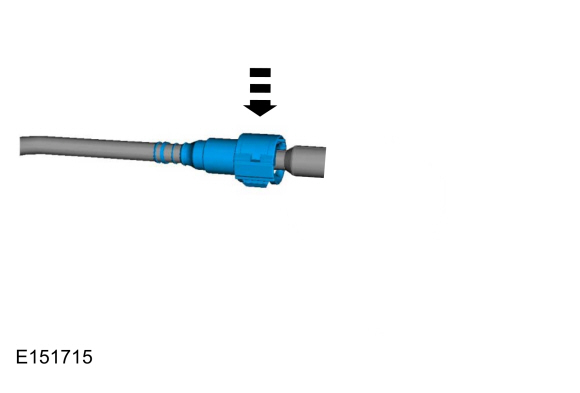

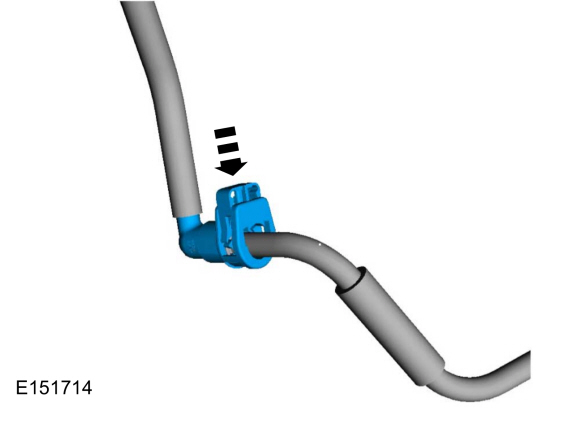

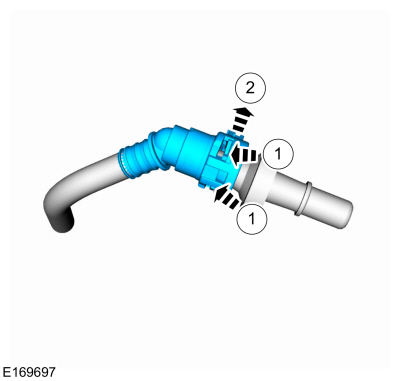

    1. Вдавите зажим в быстроразъемную муфту.

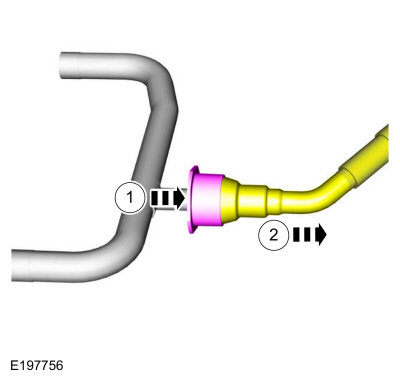

    1. Отделите быстроразъемную муфту от трубы.

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 26

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

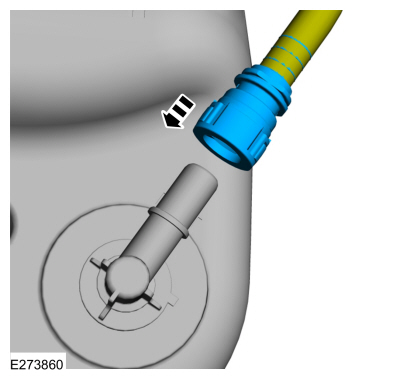

    1. Снимите быстроразъемную муфту с трубы.

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 27

  1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
  1. Отсоедините кабель заземления аккумуляторной батареи.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

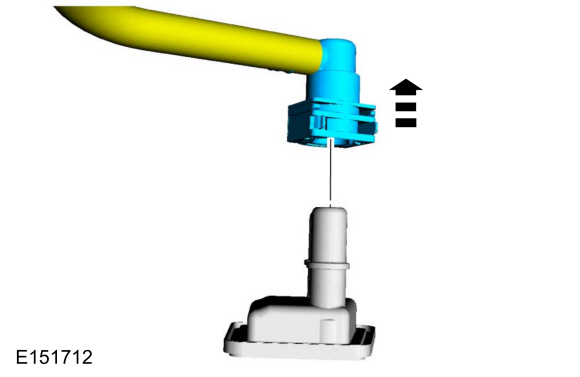

  1. Снимите быстроразъемную муфту с трубы.

Соединять

    1. ПРИМЕЧАНИЕ: Потяните за быстроразъемную муфту и фитинг, чтобы убедиться, что они надежно закреплены.

      Вставьте стопорный язычок на место.
  1. Подсоедините кабель заземления аккумулятора.
    См.: Кабели аккумуляторной батареи — 3,3 л Duratec-V6 (414-01 Аккумуляторная батарея, Монтаж и кабели, Снятие и установка).

Общие процедуры — слив топливного бака

Специальные инструменты) / Общее оборудование 292-00004 Топливозаправщик 100 галлонов в минуту Осушение ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом раздел, см. Предупреждения о безопасности.

Топливный бак и трубопроводы — 2,3 л EcoBoost (201 кВт/273 л.с.)

..

Дополнительная информация:

Руководство по обслуживанию Ford Explorer 2020-2023: Описание и работа - Сиденья второго ряда - Работа системы и описание компонентов


Работа системы Схема системы — сиденья с подогревом/вентиляцией Элемент Описание 1 RHVAC 2 МС-CAN 3 SCMF 4 Левое сиденье второго ряда 5 Датчик температуры подушки 6 Правое сиденье второго ряда 7 Коврик обогревателя спинки 8 Подушка обогреватель коврик 9 Вентиляторы подушек и спинок 10 Коврик обогревателя спинки 11 Подушка обогреватель коврик ..

Руководство по обслуживанию Ford Explorer 2020-2023: Снятие и установка - Тормозной диск


Материалы Имя Спецификация Очиститель металлических тормозных деталей Motorcraft®PM-4-A, PM-4-B - Удаление ПРЕДУПРЕЖДЕНИЕ: Сервисные действия на автомобилях с электронным тормозом усилитель и электронный стояночный тормоз могут вызвать неожиданное торможение. приложение, которое может привести к травмам рук или пальцев...

Категории

Регулировка высоты ремня безопасности

ВНИМАНИЕ: Расположите регулятор высоты ремня безопасности так, чтобы ремень безопасности через середину плеча. Неправильная регулировка ремня безопасности может снижают его эффективность и увеличивают риск травм при аварии.

читать далее

Каталог запчастей к Ford Explorer
