Ford Explorer: Дополнительная удерживающая система / Снятие и установка — подушка безопасности водителя

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.


   См.: Меры предосторожности при обращении с пиротехническими устройствами (100-00 Общая информация, описание и эксплуатация).


1. Обесточьте SRS.
   См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).

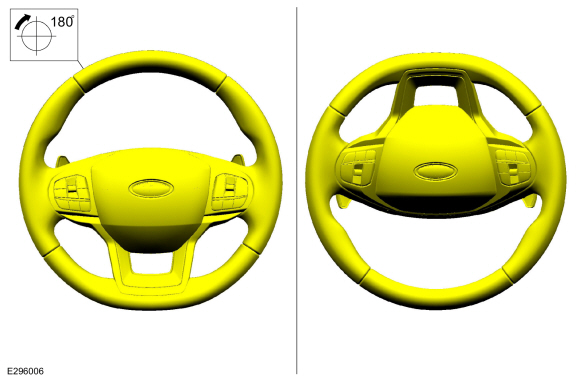

1. Поверните руль на 180 градусов.

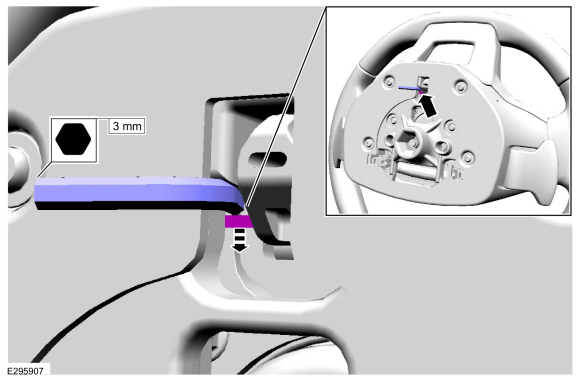

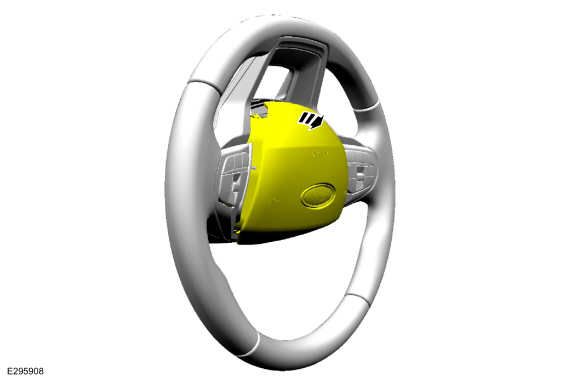

1. С помощью шестигранного ключа на 3 мм (0,125 дюйма) поверните пружинный зажим, отсоединив его от подушки безопасности водителя.


1. Отсоедините подушку безопасности водителя.

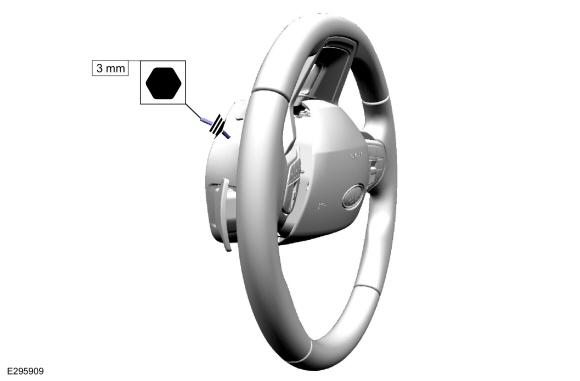

1. На боковой стороне крышки рулевого колеса найдите отверстие и вставьте шестигранный ключ на 3 мм (0,125 дюйма).


1. ПРИМЕЧАНИЕ: Подушка безопасности водителя была удалена для ясности.

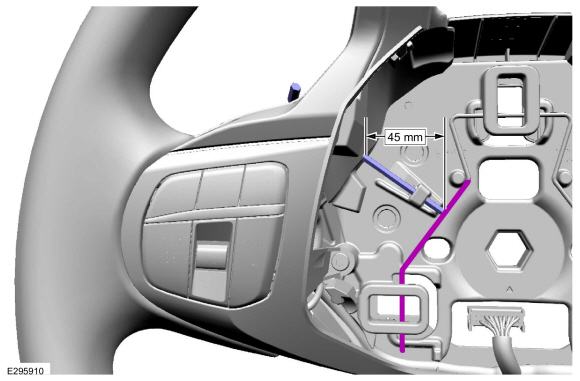

   Прикоснитесь шестигранным ключом к пружинному зажиму.

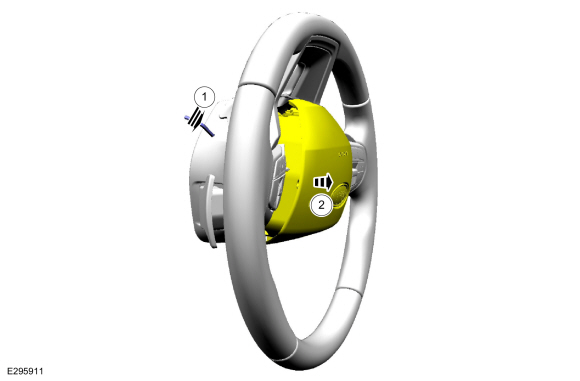

1. 1. Нажмите на пружинный зажим рулевого колеса, чтобы освободить фиксатор подушки безопасности водителя.

   2. Вытащите подушку безопасности водителя и отделите ее от рулевого колеса.

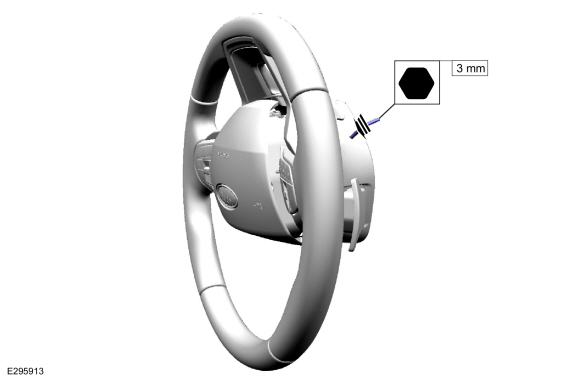

1. На боковой стороне крышки рулевого колеса найдите отверстие и вставьте шестигранный ключ на 3 мм (0,125 дюйма).


1. ПРИМЕЧАНИЕ: Подушка безопасности водителя была удалена для ясности.

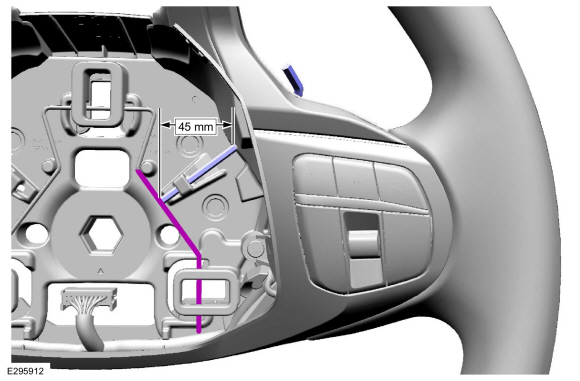

   Прикоснитесь шестигранным ключом к пружинному зажиму.

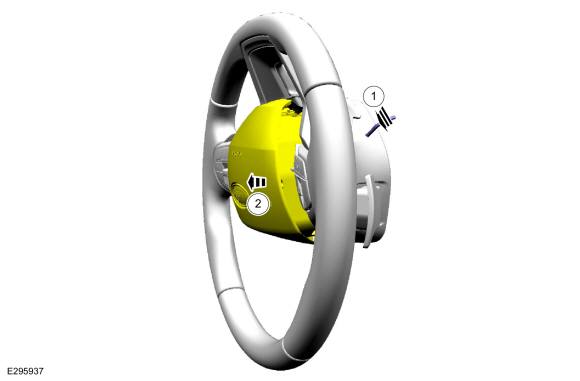

1. 1. Нажмите на пружинный зажим рулевого колеса, чтобы освободить фиксатор подушки безопасности водителя.

   2. Вытащите подушку безопасности водителя и отделите ее от рулевого колеса.

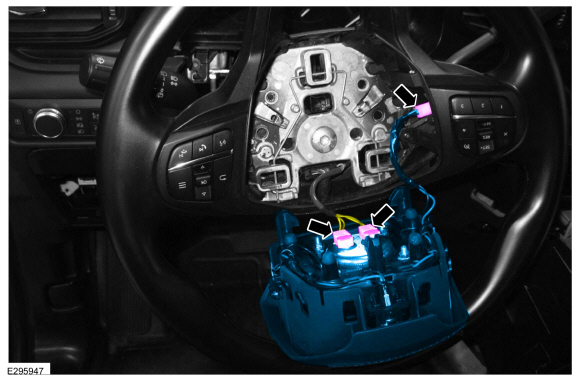

1. Отсоедините электрические разъемы подушки безопасности водителя и снимите подушку безопасности водителя.


Монтаж

ПРЕДУПРЕЖДЕНИЕ: Неправильные методы ремонта или действия могут привести к случайное срабатывание дополнительной удерживающей системы. Убедитесь, что Система пассивной безопасности обесточивается перед повторным подключением компонента. Ссылаться к дополнительной удерживающей системе, отключающей общую процедуру в раздел 501-20Б. Несоблюдение точно инструкций по отключению питания может привести к серьезной травме в результате случайного срабатывания.

1. Подсоедините электрические разъемы подушки безопасности водителя.


1.

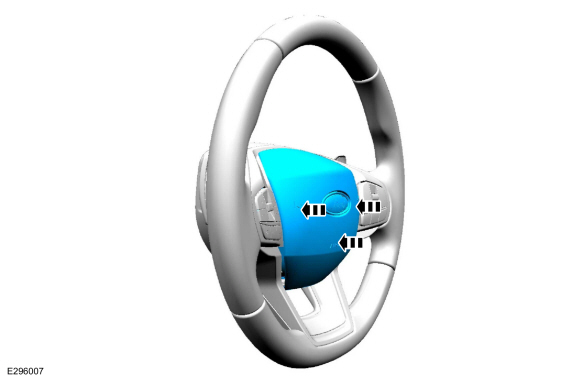

   Совместите подушку безопасности водителя с рулевым колесом и нажмите в зацепление фиксаторов подушки безопасности водителя с пружинными зажимами.

   • После установки вытащите подушку безопасности водителя из Положения на 3, 6 и 9 часов, чтобы убедиться, что он удерживается на рулевом колесе. колесо.


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
