Ford Explorer: Дополнительная удерживающая система / Снятие и установка — боковая подушка безопасности

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

ПРИМЕЧАНИЕ: Показано правое (правое) сиденье, левое (левое) сиденье аналогично.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности при обращении с пиротехническими устройствами (100-00 Общая информация, описание и эксплуатация).


1. Снимите сиденье.
   См.: Переднее сиденье (501-10A Передние сиденья, Снятие и установка).

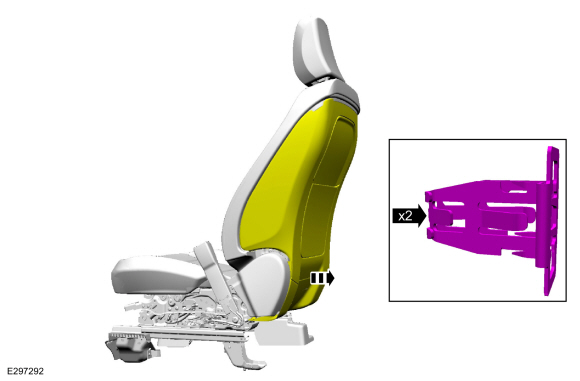

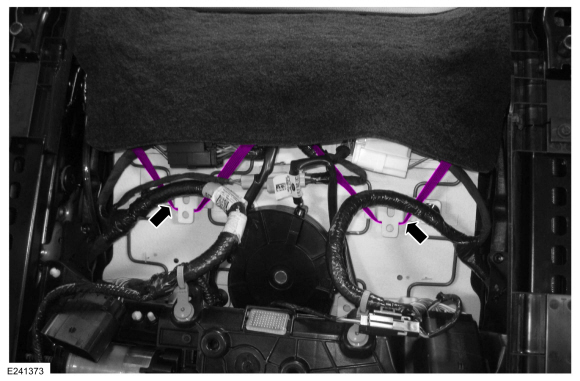

1. Освободите ремни панели спинки переднего сиденья.


1. ПРИМЕЧАНИЕ: Отделку задней панели можно легко повредить или порвать, будьте осторожны при работе с ней.

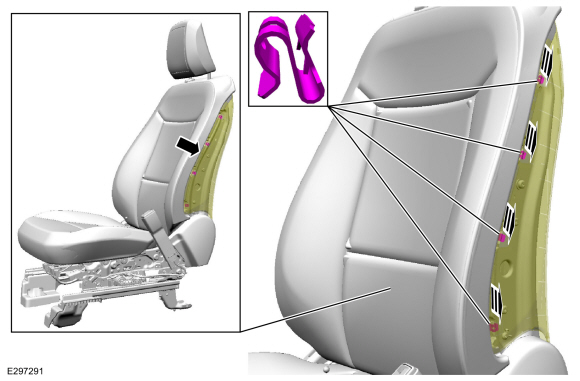

   С обеих сторон возьмитесь за панель спинки переднего сиденья, где он соответствует окантовке модуля, потяните, чтобы освободить зажимы и отделить панель спинки переднего сиденья из обшивки модуля.

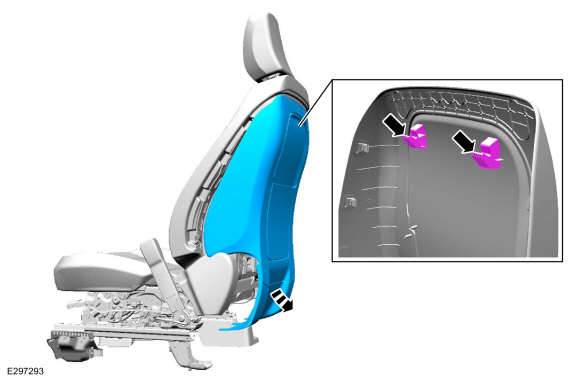

1. Потяните за нижнюю часть, освободите защелки и отсоедините панель спинки переднего сиденья от каркаса спинки.


1. Потяните вниз и наружу и снимите панель спинки переднего сиденья.


1. ПРИМЕЧАНИЕ: Следуйте уникальным инструкциям или рисункам для этого шага установки.

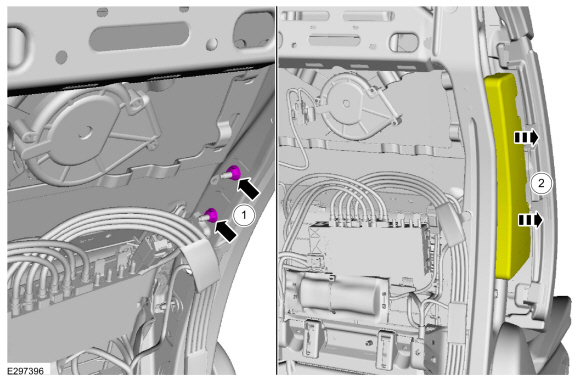

   1. Снимите гайки боковой подушки безопасности.
      Крутящий момент: 62 фунта на дюйм (7 Нм)
   2. Отсоедините шпильки боковой подушки безопасности от каркаса спинки сиденья.

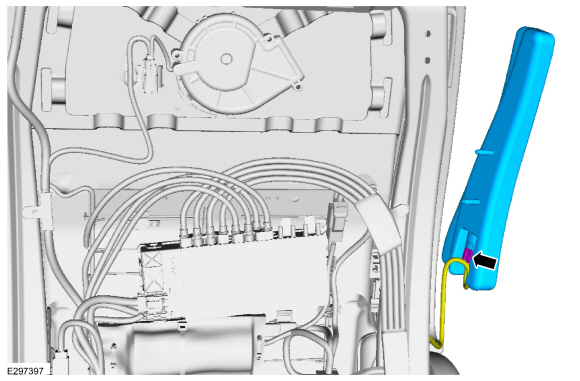

1. Отсоедините электрический разъем и снимите боковую подушку безопасности.


Монтаж

ПРЕДУПРЕЖДЕНИЕ: Неправильные методы ремонта или действия могут привести к случайное срабатывание дополнительной удерживающей системы. Убедитесь, что Система пассивной безопасности обесточивается перед повторным подключением компонента. Ссылаться к дополнительной удерживающей системе, отключающей общую процедуру в раздел 501-20Б. Несоблюдение точно инструкций по отключению питания может привести к серьезной травме в результате случайного срабатывания.

1. ПРЕДУПРЕЖДЕНИЕ: Осмотрите боковую подушку безопасности сиденья, полость подушки безопасности, монтажная поверхность и желоб развертывания на предмет повреждений или наличия инородный материал. Удалите все посторонние материалы. Установить новую боковую подушку безопасности если он поврежден. Установите новый желоб развертывания, если развертывание желоб поврежден. Несоблюдение этих инструкций может привести к боковая подушка безопасности срабатывает неправильно и увеличивает риск серьезного телесные повреждения или смерть в результате аварии.

   Для установки выполните процедуру удаления в обратном порядке.


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
