Ford Fiesta: органы управления сцеплением — 5-ступенчатая механическая коробка передач — B5/IB5/6-ступенчатая механическая коробка передач — B6 / органы управления сцеплением. Диагностика и тестирование

Осмотр и проверка

УВЕДОМЛЕНИЕ: Если сообщается о шуме передачи, сначала проверьте уровень трансмиссионной жидкости. Запрещается управлять автомобилем, если уровень трансмиссионной жидкости низкий. Низкий уровень трансмиссионной жидкости повредить трансмиссию.

ПРИМЕЧАНИЕ: Прежде чем пытаться устранить какие-либо проблемы, проведите дорожное испытание автомобиля, чтобы определить, в какой системе возникла проблема.

ПРИМЕЧАНИЕ: Если обнаружена наблюдаемая или зарегистрированная проблема, устраните ее причину, прежде чем продолжить.

Механизм приводные агрегаты производят определенный уровень шума. Небольшой шум допустим и слышен на определенных скоростях или при различных условиях вождения. Много Такие условия, как дорога и погода, могут усиливать обычный шум автомобиля.

Следующий обзор представляет собой руководство по диагностике проблем с коробкой передач или сцеплением:

• Проверьте и задокументируйте беспокойство клиента.
  • Во время опроса клиента, если была замечена утечка или, если утечка вызывает беспокойство, проверьте уровень трансмиссионной жидкости. Запрещается движение автомобиля при низком уровне трансмиссионной жидкости.
• Проверьте уровень и состояние жидкости.
• Оцените гидравлическую систему сцепления.
• Оцените сцепление.
• Осмотрите механизм переключения передач.
• Оцените передачу.
• Найдите причину проблемы и устраните ее.

Проверьте уровень и состояние жидкости

УВЕДОМЛЕНИЕ: Запрещается управлять автомобилем, если уровень трансмиссионной жидкости низкий или может произойти повреждение.

УВЕДОМЛЕНИЕ: Чрезмерно высокая температура может привести к поломке трансмиссии. смазка. Если есть основания полагать, что передача была подвергается воздействию температур, превышающих 135°C (275°F) в течение длительного периода времени (более 20 минут) немедленно замените смазку.

Ан неправильный уровень трансмиссионной жидкости может повлиять на трансмиссию эксплуатации и может привести к повреждению трансмиссии. Для передачи слив и заполнение, см.
СМ.: Уровень трансмиссионной жидкости Проверьте (308-03A механическая коробка передач — 5-ступенчатая механическая коробка передач — B5/IB5, Общие процедуры).
СМ.: Проверка уровня трансмиссионной жидкости (308-03B Механическая коробка передач — 6-ступенчатая механическая коробка передач — B6, Общие процедуры).

А низкий уровень трансмиссионной жидкости может привести к плохому переключению передач, зацепление или повреждение. Это также указывает на течь в уплотнениях коробки передач. или прокладки.

1. Проверьте состояние трансмиссионной жидкости.

   • Дайте трансмиссионной жидкости капнуть на белую тряпкой и осмотрите пятно. Проверьте трансмиссионную жидкость на загрязнения или металлические частицы.


Оцените гидравлическую систему сцепления

1. Убедитесь, что бачок гидравлической жидкости сцепления заполнен до нужного уровня.

   • Если уровень гидравлической жидкости сцепления в норме, перейдите к проверке сцепления.

   • Если уровень гидравлической жидкости сцепления низкий, долейте жидкость по необходимости. Проверьте гидравлическую систему сцепления на наличие утечек и ремонт по необходимости.


Оцените сцепление

1. Нажмите и медленно отпустите педаль сцепления, чтобы проверить педаль привязка. Убедитесь, что педаль сцепления выжата полностью и не ограничивается напольным ковриком.


1. Измерьте резерв сцепления. ПЕРЕЙТИ к пинпойнт-тесту А


1. При работающем двигателе на холостом ходу и включенном стояночном тормозе переместите рычаг переключения передач на 4-ю передачу. Увеличьте частоту вращения двигателя до 2000 об/мин. и плавно отпустите педаль сцепления.

   • Если двигатель глохнет, сцепление в порядке.

   • Если двигатель не глохнет, сцепление пробуксовывает. Ремонт по мере необходимости.


1. Сравните результаты оценки сцепления со следующими диаграмма. В следующем списке приведены типичные проблемы со сцеплением.


Таблица симптомов

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

Точный тест(ы)

ТЕСТ(Ы) КОМПОНЕНТА

Гидравлическая система сцепления

1. Убедитесь, что бачок гидравлической жидкости сцепления заполнен до нужного уровня.

   1. Если уровень жидкости низкий, долейте жидкость по мере необходимости. Проверьте гидравлическую систему сцепления на наличие утечек и при необходимости отремонтируйте.

   1. Если жидкость находится на правильном уровне, переходите к следующему шагу.


1. Нажмите и медленно отпустите педаль сцепления, чтобы проверить крепление педали. Убедитесь, что педаль сцепления выжата полностью и не ограничивается напольным ковриком. Убедитесь, что возвратная пружина педали присутствует и работает корректно.


1. Измерьте резерв сцепления. ПЕРЕЙТИ к пинпойнт-тесту А

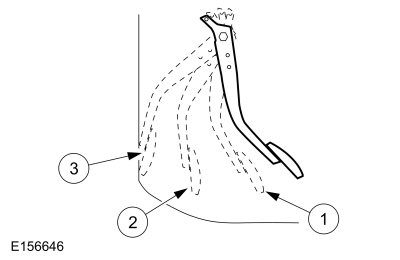

1. Установите стояночный тормоз. С педалью сцепления вверх положение и двигатель работает на холостом ходу, плавно переведите рычаг переключения передач вперед в сторону задней передачи до тех пор, пока не будет слышен лязг шестерен. Включите сцепление педаль медленно.

   1. Если шестерни перестают стучать (полное выключение на 25,4 мм (1 дюйм) до 38,1 мм (1,5 дюйма) от пола), удерживайте педаль сцепления в точки расцепления и увеличить обороты двигателя до 4000 об/мин. сцепление должно оставаться выключенным, сцепление в порядке.


1. При работающем двигателе на холостом ходу и выжатой педали сцепления, переведите рычаг переключения передач на 4-ю передачу. Увеличьте скорость двигателя до 2000 об/мин и медленно отпустите педаль сцепления.

   1. Если двигатель не глохнет, сцепление пробуксовывает. Ремонт по мере необходимости,
      СМ.: Диск сцепления и нажимной диск (308-01A Сцепление — 5-ступенчатая механическая коробка передач — B5/IB5, Снятие и установка).
      СМ.: Диск сцепления и нажимной диск (308-01A Сцепление — 5-ступенчатая механическая коробка передач — B5/IB5, Снятие и установка).
      СМ.: Диск сцепления и нажимной диск (308-01B Сцепление — 6-ступенчатая механическая коробка передач — B6, Снятие и установка).
   1. Если двигатель глохнет, сцепление в порядке.
