Ford Fusion: Двигатель — 1,5 л EcoBoost (118 кВт/160 л.с.) — I4 / вид компонентов двигателя. Описание и работа
Руководство по обслуживанию Ford Fusion 2013–2020 гг.
/
Силовой агрегат
/
Двигатель
/
Двигатель — 1,5 л EcoBoost (118 кВт/160 л.с.) — I4
/ Вид компонентов двигателя. Описание и работа

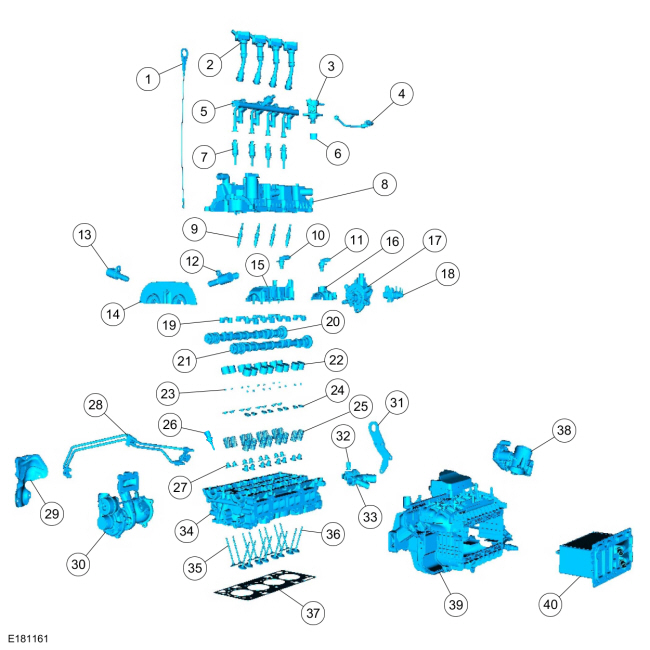

Верхний двигатель
| Элемент | номер части | Описание |
|---|---|---|
| 1 | 67506750 | Индикатор уровня масла |
| 2 | 12А36612А366 | Катушка зажигания на свече (необходимо 4 шт.) |
| 3 | 9Д3769Д376 | ТНВД |
| 4 | 9Д3549Д354 | Трубка подачи топлива от ТНВД к топливной рампе |
| 5 | 9Х4879Х487 | Топливная рампа |
| 6 | 6C2876C287 | Толкатель топливного насоса высокого давления |
| 7 | 9Ф5939Ф593 | Топливная форсунка (требуется 4) |
| 8 | 6М2936М293 | Сборка крышки |
| 9 | 1240512405 | Свеча зажигания (необходимо 4 шт.) |
| 10 | 12К07312К073 | Датчик положения выпускного распредвала (CMP) |
| 11 | 12К07312К073 | Датчик положения впускного распредвала (CMP) |
| 12 | 6Л7136Л713 | Соленоид системы регулирования фаз газораспределения впускных клапанов (VCT) |
| 13 | 6Л7136Л713 | Соленоид системы регулирования фаз газораспределения выпускных клапанов (VCT) |
| 14 | — | Мост блока регулирования фаз газораспределения (VCT) (часть 6049) |
| 15 | 93469346 | Кронштейн крепления ТНВД |
| 16 | — | Монтажный кронштейн вакуумного насоса (часть 6069) |
| 17 | 2А4512А451 | Вакуумный насос в сборе |
| 18 | 9Ф4909Ф490 | Соленоид управления вакуумом турбонагнетателя |
| 19 | — | Крышка распределительного вала (требуется 8) (часть 6049) |
| 20 | 6А2726А272 | Распредвал выпускных клапанов |
| 21 | 6А2706А270 | Впускной распределительный вал |
| 22 | 65006500 | Толкатель клапана (требуется 16) |
| 23 | 65186518 | Цанга клапана (требуется 16) |
| 24 | 65146514 | Фиксатор пружины клапана (требуется 16 шт.) |
| 25 | 6А5366А536 | Пружина клапана (требуется 16) |
| 26 | 6G0046G004 | Датчик температуры головки цилиндров (CHT) |
| 27 | 65716571 | Уплотнение клапана (требуется 16) |
| 28 | 9В4549В454 | Трубки охлаждающей жидкости турбокомпрессора |
| 29 | 9Н4549Н454 | Теплозащитный экран турбокомпрессора |
| 30 | 6К6826К682 | Турбокомпрессор |
| 31 | 17К07817К078 | Поднимите скобу с проушиной |
| 32 | 12А64812А648 | Датчик температуры охлаждающей жидкости двигателя (ECT) |
| 33 | 8К5568К556 | Выход охлаждающей жидкости |
| 34 | 60496049 | Крышка цилиндра |
| 35 | 65056505 | Выпускной клапан (требуется 8) |
| 36 | 65076507 | Впускной клапан (требуется 8) |
| 37 | 60516051 | Прокладка головки блока цилиндров |
| 38 | 9F9919F991 | Дроссельная заслонка |
| 39 | 94249424 | Впускной коллектор |
| 40 | 9Л4409Л440 | Охладитель наддувочного воздуха |
Передний двигатель
| Элемент | номер части | Описание |
|---|---|---|
| 1 | 6Б3196Б319 | Шкив коленчатого вала |
| 2 | 6П0736П073 | Крышка ремня ГРМ |
| 3 | 6К2886К288 | Ремень ГРМ |
| 4 | W710954W710954 | Заглушка и уплотнение фазовращателя выпускного распределительного вала и звездочки |
| 5 | 6C5246C524 | Блок изменения фаз газораспределения выпускных клапанов (VCT) |
| 6 | W710954W710954 | Заглушка и уплотнение фазовращателя впускного распределительного вала и звездочки |
| 7 | 6C5246C524 | Блок изменения фаз газораспределения на впуске (VCT) |
| 8 | 85098509 | Шкив насоса охлаждающей жидкости |
| 9 | 6К2546К254 | Натяжитель ремня ГРМ |
| 10 | 8B5958B595 | Насос охлаждающей жидкости |
| 11 | 63066306 | Шестерня коленчатого вала |
| 12 | 6C3156C315 | Датчик положения коленчатого вала (CKP) |
| 13 | 67006700 | Сальник коленчатого вала |
| 14 | 6F0016F001 | Монтажный кронштейн двигателя в сборе |
| 15 | 6К2926К292 | Сальники распределительного вала |

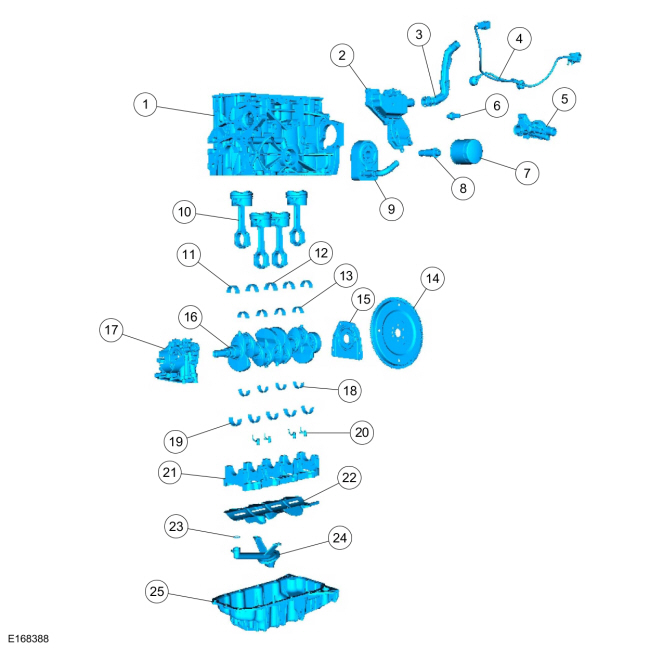

Нижний двигатель
| Элемент | номер части | Описание |
|---|---|---|
| 1 | 60106010 | Блок двигателя |
| 2 | 6А7856А785 | Маслоотделитель вентиляции картера |
| 3 | 67596759 | Трубка маслоотделителя вентиляции картерных газов? |
| 4 | 12А69912А699 | Датчик детонации (KS) (требуется 2 шт.) |
| 5 | 9К4789К478 | Корпус термостата |
| 6 | 92789278 | Датчик давления моторного масла |
| 7 | 67146714 | Масляный фильтр |
| 8 | 6Л6266Л626 | Болт крепления масляного радиатора |
| 9 | 6Б8566Б856 | Масляный радиатор |
| 10 | 61006100 | Поршень и шатун (требуется 4 шт.) |
| 11 | 63336333 | Верхний коренной подшипник (требуется 4) |
| 12 | 63376337 | Верхний коренной подшипник |
| 13 | 62116211 | Верхний шатунный подшипник (требуется 4 шт.) |
| 14 | 63756375 | Гибкая пластина |
| 15 | 6К3016К301 | Задний сальник коленчатого вала с прижимной пластиной |
| 16 | 63036303 | коленчатый вал |
| 17 | 66006600 | Масляный насос |
| 18 | 62116211 | Нижний шатунный подшипник (требуется 5) |
| 19 | 6А3386А338 | Нижний коренной подшипник (требуется 4) |
| 20 | 6К8686К868 | Клапан охлаждения масла поршня |
| 21 | 63346334 | Основная несущая балка |
| 22 | 6Б6606Б660 | Лоток для защиты от ветра |
| 23 | W7101437W7101437 | Сетка масляного насоса и всасывающая трубка Уплотнительное кольцо |
| 24 | 6К6216К621 | Экран масляного насоса и всасывающая трубка |
| 25 | 66756675 | Маслосборник |
Двигатель. Диагностика и тестирование
СМ.: Двигатель (303-00 Система двигателя — общая информация, диагностика и проверка). Для основных механических проблем или к руководству Powertrain Control/Emissions Diagnosis (PC/ED) для проблем с управляемостью...
