Комбинация приборов (IPC) — обзор. Описание и работа
Обзор
IPC использует следующие методы и функции для оповещения водителя о состоянии автомобиля:
- датчики
- информационные индикаторы
- предупреждающие индикаторы
- индикаторы центра сообщений
- предупреждающие сообщения
- предупреждающие звонки
Базовый МПК
Базовый МПК
| Элемент | Описание |
|---|---|
| 1 | Тахометр |
| 2 | указатель поворота левый |
| 3 | Предупреждающий индикатор АБС |
| 4 | Индикатор системы курсовой устойчивости (скользящая иконка автомобиля) |
| 5 | Индикатор отключения контроля устойчивости и тяги (скользящий значок выключения автомобиля) |
| 6 | Область отображения компаса |
| 7 | Предупреждающий индикатор TPMS |
| 8 | МИЛ |
| 9 | Индикатор непристегнутого ремня безопасности |
| 10 | Область отображения температуры наружного воздуха |
| 11 | Предупреждающий индикатор подушки безопасности |
| 12 | Предупреждающий индикатор электрического стояночного тормоза |
| 13 | Предупреждающий индикатор тормоза |
| 14 | указатель правого поворота |
| 15 | Индикатор помощи в оценке |
| 16 | Предупреждающий индикатор системы зарядки |
| 17 | Предупреждающий индикатор низкого давления масла |
| 18 | Спидометр |
| 19 | Указатель уровня топлива |
| 20 | Индикатор низкого уровня топлива |
| 21 | Горит индикатор |
| 22 | Индикатор дальнего света |
| 23 | Главный центр сообщений/зона отображения маршрута |
| 24 | отображение PRNDL |
| 25 | Область отображения одометра |
| 26 | Индикатор центра сообщений круиз-контроля |
| 27 | Индикатор приоткрытой двери |
| 28 | Индикатор противотуманных фар |
| 29 | Индикатор неисправности силового агрегата |
| 30 | Указатель температуры двигателя |
Базовый IPC оснащен одним монохромным ЖК-дисплеем центра сообщений с диагональю 2,3 дюйма.
ИПК среднего уровня
ИПК среднего уровня
| Элемент | Описание |
|---|---|
| 1 | Тахометр |
| 2 | Отображение главного меню |
| 3 | указатель поворота левый |
| 4 | Предупреждающий индикатор АБС |
| 5 | Индикатор системы курсовой устойчивости (скользящая иконка автомобиля) |
| 6 | Индикатор отключения контроля устойчивости и тяги (скользящий значок выключения автомобиля) |
| 7 | Предупреждающий индикатор TPMS |
| 8 | МИЛ |
| 9 | Индикатор непристегнутого ремня безопасности |
| 10 | Система предупреждения о выходе из полосы движения на индикаторе центра сообщений |
| 11 | Предупреждающий индикатор подушки безопасности |
| 12 | Индикатор центра сообщений круиз-контроля |
| 13 | Индикатор электрического стояночного тормоза |
| 14 | Предупреждающий индикатор тормоза |
| 15 | указатель правого поворота |
| 16 | Предупреждение о выходе из полосы движения / индикация приоткрытой двери |
| 17 | Спидометр |
| 18 | Указатель уровня топлива |
| 19 | Горит индикатор |
| 20 | Индикатор дальнего света |
| 21 | Область отображения одометра |
| 22 | Основная область отображения центра сообщений |
| 23 | отображение PRNDL |
| 24 | Область отображения индикатора центра сообщений |
| 25 | Дисплей SelectShift® |
| 26 | Индикатор противотуманных фар |
| 27 | Датчик температуры |
| 28 | Индикатор стоп/старт |
IPC среднего уровня имеет один 4,2-дюймовый цветной дисплей центра сообщений на тонкопленочных транзисторах.

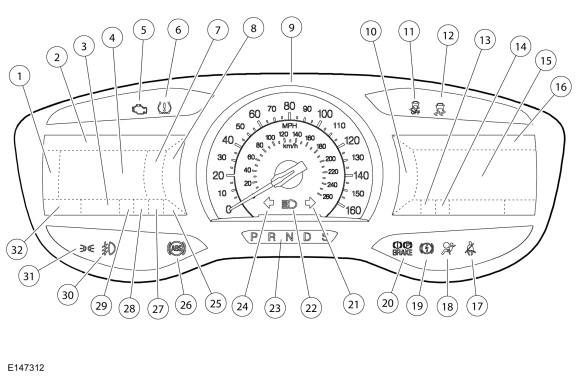

IPC высокого уровня
IPC высокого уровня
| Элемент | Описание |
|---|---|
| 1 | Область отображения главного меню |
| 2 | Выбранный дисплей навигации по меню |
| 3 | Одометр |
| 4 | Главный центр сообщений/область отображения виртуального датчика |
| 5 | МИЛ |
| 6 | Предупреждающий индикатор TPMS |
| 7 | Указатель уровня топлива |
| 8 | Указатель температуры (указатель уровня топлива с выключенным указателем температуры) |
| 9 | Спидометр |
| 10 | Главное информационно-развлекательное меню |
| 11 | Индикатор отключения контроля устойчивости и тяги (скользящий значок выключения автомобиля) |
| 12 | Индикатор системы курсовой устойчивости (скользящая иконка автомобиля) |
| 13 | Отображение температуры наружного воздуха |
| 14 | Дисплей компаса |
| 15 |
|
| 16 | Выбранный дисплей информационно-развлекательного меню |
| 17 | Индикатор непристегнутого ремня безопасности |
| 18 | Предупреждающий индикатор подушки безопасности |
| 19 | Предупреждающий индикатор электрического стояночного тормоза |
| 20 | Предупреждающий индикатор тормоза |
| 21 | указатель правого поворота |
| 22 | Индикатор дальнего света |
| 23 | отображение PRNDL |
| 24 | указатель поворота левый |
| 25 | Дисплей SelectShift® |
| 26 | Предупреждающий индикатор АБС |
| 27 | Индикатор центра сообщений Stop/Start |
| 28 | Система предупреждения о выходе из полосы движения на индикаторе центра сообщений |
| 29 | Индикатор центра сообщений круиз-контроля |
| 30 | Индикатор противотуманных фар |
| 31 | Горит индикатор |
| 32 | Область отображения одометра |
IPC высокого уровня оснащен двойным правым и левым 4,2-дюймовыми тонкопленочными транзисторными экранами для отображения информации о драйвере. Левый экран дисплея содержит виртуальные индикаторы и информацию центра сообщений. Правый дисплей экран дисплея отображает мультимедийную информацию (аудио, телефон, навигация и климат-контроль), а также такие предметы, как автомобиль направление, температура наружного воздуха и время.
Центр сообщений с двойным экраном IPC использует в основном виртуальные датчики. Виртуальные датчики — это видеодисплеи, которые предоставлять информацию в уникальном формате. Исключение составляет спидометр, который по-прежнему является датчиком аналогового типа. Каждый виртуальный датчик несколько отличается в том, как это отображается.
Информационный индикаторы информируют водителя об условиях, существующих в автомобиле. Предупреждающие индикаторы сообщают водителю об условиях, которые может привести к травмам или повлиять на работу автомобиля.
Сообщение центральные индикаторы загораются в центре сообщений и заменяют типичный информационный или предупредительный индикатор с использованием того же пиктограммы представление. Индикатор центра сообщений круиз-контроля горит. фиксированное местоположение, в то время как другие отображаются в том порядке, в котором был запрос получено ИПК.
Сетевые входные сообщения
Обмен сообщениями модуля со временем увеличился и является стандартом для отправки и получения информации, необходимой для работы IPC. Большинство входных данных, необходимых для работы IPC, поступают по CAN.
Проводные входы
Для IPC требуются аппаратные входы от компонентов, которые не подключены к CAN. Эти компоненты необходимы для определенных функций IPC.
Жесткие входы обеспечиваются следующими компонентами:
- топливный насос в сборе
- датчик уровня топлива (полный привод)
