Автоматическая калибровка целевой точки обслуживания (SPTAC)
|
Эта процедура обеспечивает способ калибровки камеры путем
чтобы техник по обслуживанию выровнял автомобиль по хорошо освещенному смоделированному
прямая дорожная цель; желательно настенный.
Для камеры LKAS будет установлен код неисправности «Система вне калибровки», если она не работает в пределах указанных допусков.
LKAS будет поставляться для замены в полевых условиях на
DTC "Требуется калибровка системы/Ошибка кодирования варианта" устанавливается, если он
является запасной частью, поставляемой непосредственно с производства поставщика.
|
1.
|
Рекомендации по выбору подходящей цели
Для успешного завершения процедуры LKAS Service Calibration-Static необходимы следующие условия:
|
А.
|

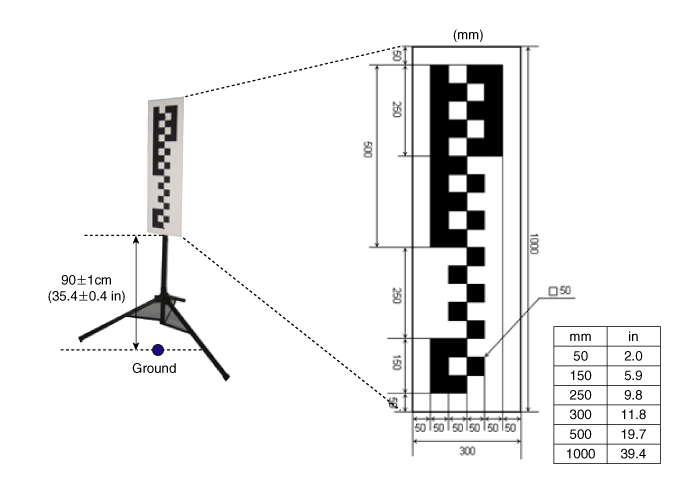

Поверхность цели (SST: 09890-3V100) перпендикулярна
камеру как в горизонтальной, так и в вертикальной ориентации, чтобы поддерживать максимальную
1° крена.
|
|
Б.
|
Мишень крепится к жесткому опорному материалу для соблюдения требований к плоскостности.
|
|
С.
|
Мишень имеет светоотражающую (не выцветшую и не плохо окрашенную) маркировку, не похожую на элементы дорожки.
|
|
Д.
|
Мишень 30 см в ширину и 100 см в высоту.
|
|
Э.
|
Область установки НЕ ДОЛЖНА иметь перекрестных штриховок или текстовой маркировки рядом с мишенью.
|
|
Ф.
|
Цель должна быть хорошо освещена для оптимальной работы с использованием
неизменяющееся освещение. Не должно быть непрерывных теней
на цель.
|
|
|
2.
|
Процедура автоматической калибровки целевой точки обслуживания
|
(1)
|
Рекомендуется проверить схождение автомобиля и давление в шинах.
уровни, чтобы обеспечить правильное выравнивание камеры по «миру» перед
продолжаем калибровку. Транспортное средство для выполнения процедуры калибровки
должна соответствовать номинальной производственной мощности.
|
|
(2)
|
Ветровое стекло должно быть чистым и проверенным шелкографией, чтобы не было блокировки камеры.
|
|
(3)
|
Специалист по обслуживанию подключает диагностический разъем и
заводит автомобиль. Модуль камеры не должен активироваться
нажав переключатель.
|
|
(4)
|
Процедура сервисной калибровки может работать неправильно, если активна какая-либо ошибка системного уровня.
|
|
(5)
|

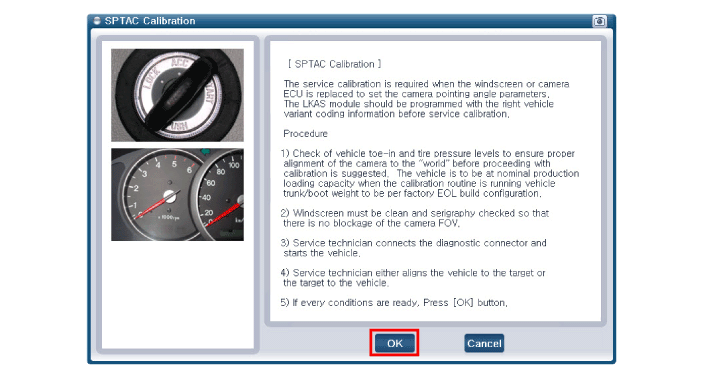

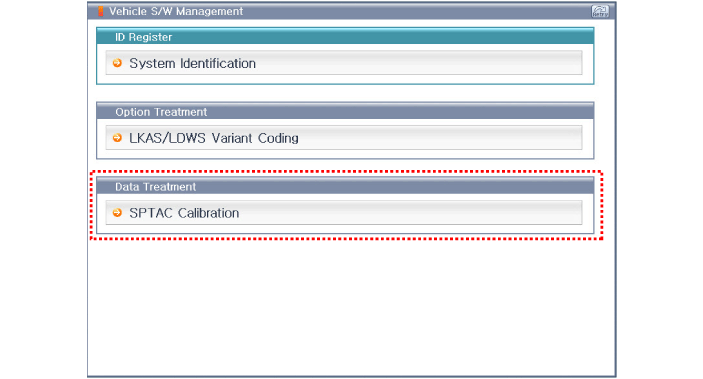

При работе с замененным ЭБУ: техник по обслуживанию инициирует настройку сброса SPTAC.
|
|
(6)
|
Специалист по обслуживанию либо выравнивает автомобиль с целью, либо цель с автомобилем.
|
А.
|
Нижняя часть мишени находится на расстоянии 90 ± 1 см (35,4 ± 0,4 дюйма) от земли и совмещена с горизонтальной осью объектива камеры.
|
•
|
Мишень (А) размещается вдоль продольной оси автомобиля.
ось (осевая линия) в пределах ±3 см (±1,2 дюйма) от центра мишени. (горизонтальный
отклонение (B): ±3 см (±1,2 дюйма))
|
|
|
|
Б.
|

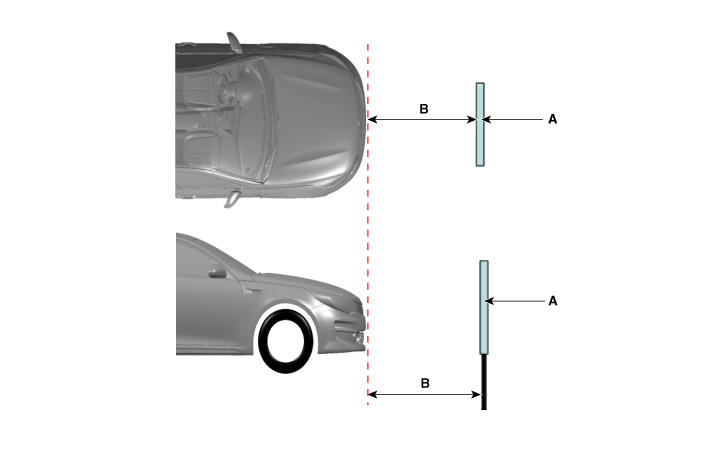

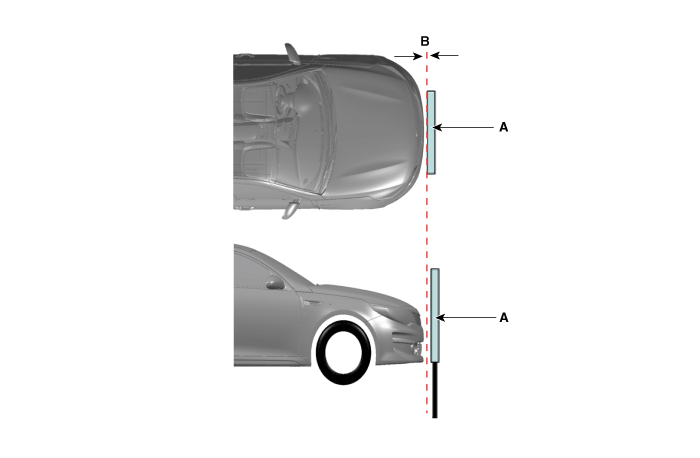

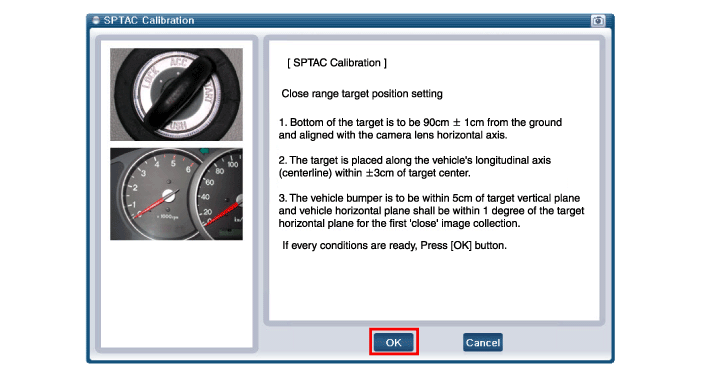

Положение цели (A) на коротком расстоянии: 0 ± 5 см (0 ± 2 дюйма) (B) перед передним бампером.
|
|
С.
|

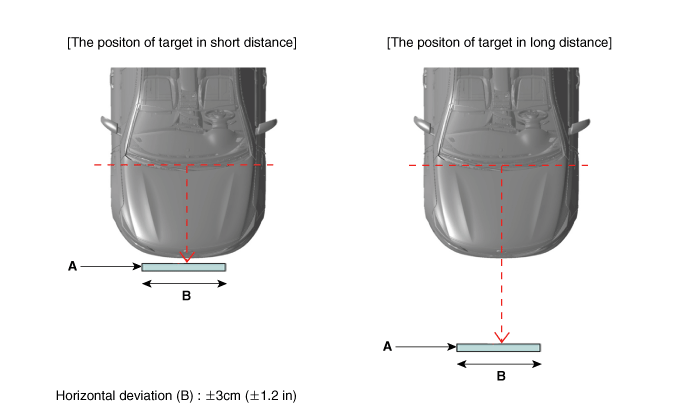

Положение цели (A) на большом расстоянии: 100 ± 5 см (39,4 ± 2 дюйма) (B) перед передним бампером.
|
•
|
Допустимый угол цели в горизонтальном направлении составляет ± 10°.
|
|
•
|
Допустимый угол цели в вертикальном направлении составляет ± 5°.
|
|
|
|
|
(7)
|

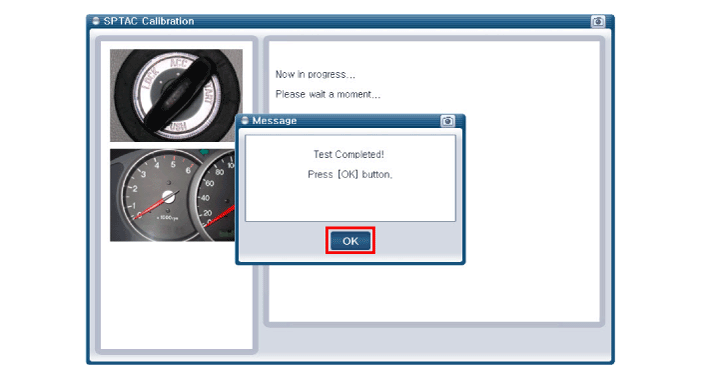

Техник проверяет местоположение целевого размещения и проверяет сообщение «ОК» на диагностическом приборе (KDS/GDS).
|
|
(8)
|
Сотрите все коды DTC.
|
|
(9)
|
Выключите зажигание и снова включите его.
|
|
Тест-драйв
|
LKAS может не активироваться должным образом в следующих условиях.
|
-
|
В случае, если полоса не видна из-за яркого света или сильного дождя.
|
|
-
|
Если дорога покрыта снегом.
|
|
-
|
В случае, если лужа на дорожном покрытии отражает уличный свет или фары встречного автомобиля.
|
|
-
|
В случае наличия блокирующего объекта, например, тротуара на обочине дороги.
|
|
-
|
В случае наличия следов более чем одной полосы движения из-за ремонта дороги.
|
|
-
|
Если расстояние с впереди идущим автомобилем очень мало.
|
|
-
|
Обязательно выполните тест-драйв, чтобы проверить нормальную работу после проверки оптического угла.
|
|
-
|
Ехать по прямой дороге (длиной более 500 м) с 2 белыми или
желтые дорожные знаки на скорости более 64 км/ч (40 миль/ч) и проверьте
предупредите, когда вы намеренно приближаетесь к отметке полосы движения.
|
|
-
|
LKAS работает правильно, если расстояние между сегментами разметки полосы движения составляет менее 8 м.
|
|
-
|
LKAS активируется при скорости автомобиля выше 64 км/ч (40 миль/ч).
|
|
-
|
Выполните тест-драйв на автомобильной дороге или на шоссе.
|
|
