Hyundai Genesis: Система подачи топлива / Модуль управления топливным насосом (FPCM) Описание и работа
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Управление двигателем/топливная система
/
Система подачи топлива
/ Модуль управления топливным насосом (FPCM) Описание и работа
| Описание |
Модуль управления топливным насосом (FPCM) установлен справа
сторона багажника. Он управляет BLDC (бесщеточный DC)
двигатель, установленный внутри регулируемого топливного насоса низкого давления. Этот модуль
сравнивает данные о целевом давлении топлива, полученные от ECM, с
текущее давление топлива, измеренное датчиком давления топлива (FPS) и,
на основе данных от FPS управляет 3-х фазной дежурной функцией
топливный насос низкого давления для создания целевого давления.

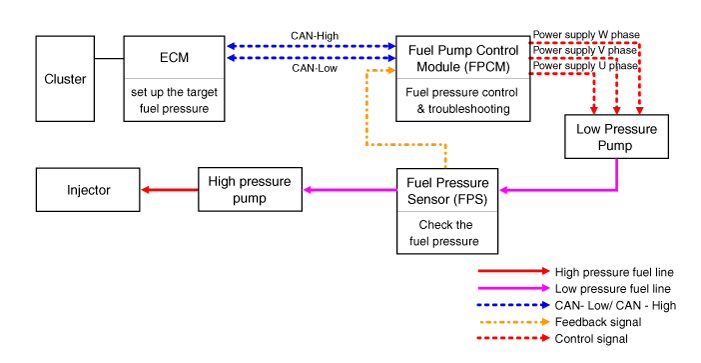

| Операция |
| 1. |
Модуль ECM получает сигнал целевого давления топлива по шине CAN с модулем FPCM.
|
| 2. |
FPS применяет текущее значение низкого давления топлива к FPCM.
|
| 3. |
Модуль FPCM управляет трехфазным режимом работы топливного насоса низкого давления.
|
| 4. |
FPS применяет текущее значение низкого давления топлива к FPCM.
|
| 5. |
Он управляет топливным насосом низкого давления в зависимости от частоты вращения и нагрузки автомобиля, обеспечивая постоянный расход.
|
Процедуры ремонта регулятора давления топлива
Удаление
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Сбросьте остаточное давление в топливопроводе.
(См. Система подачи топлива - "Сбросьте остаточное давление...
Технические характеристики модуля управления топливным насосом (FPCM)
Спецификация
ItemSpecificationНапряжение питания (В)8~18Ток питания (A)Макс. 10 Давление топлива (кПа) Пуск 600 Привод 350 ~ 500 Останов 20 Ниже
...
