Hyundai Genesis: Система контроля улавливания паров топлива / Процедуры ремонта

осмотр

1.	Отсоедините паровой шланг от корпуса дроссельной заслонки и подсоедините вакуумный насос к ниппелю на корпусе дроссельной заслонки.

2.

Используя вакуумный насос, проверьте следующие пункты, применяя вакуум. • При холодном двигателе [температура охлаждающей жидкости двигателя < 60°C(140°F)] Состояние двигателя Прикладной вакуум Результат Праздный 0,5 кгс/см? (50 кПа, 7,3 фунта на кв. дюйм) Вакуум проводится 3000 об/мин • При прогретом двигателе [Температура охлаждающей жидкости двигателя > 80°C(176°F)] Состояние двигателя Прикладной вакуум Результат Праздный 0,5 кгс/см? (50 кПа, 7,3 фунт/кв. дюйм) Вакуум проводится В течение 3 минут после запуска двигателя при 3000 об/мин Попробуйте применить вакуум Вакуум выпущен Через 3 минуты после запуска двигателя при 3000 об/мин 0,5 кгс/см? (50 кПа, 7,3 фунт/кв. дюйм) Вакуум будет удерживаться на мгновение, после чего он будет выпущен

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Отсоедините разъем PCSV (А).

3.	Отсоедините вакуумный шланг (В), который соединен с впускным коллектором, от PCSV.

4.	Подсоединив вакуумный насос к ниппелю, подайте вакуум.

5.	При заземленной линии управления PCSV проверьте работу клапана при подаче напряжения батареи на PCSV или нет. Напряжение батареи Клапан Вакуум Связанный Открыть Выпущенный Отключено Закрывать Поддерживается

6.	Измерьте сопротивление катушки PCSV. Спецификация: 22,0 ~ 26,0? [20°C(68°F)]

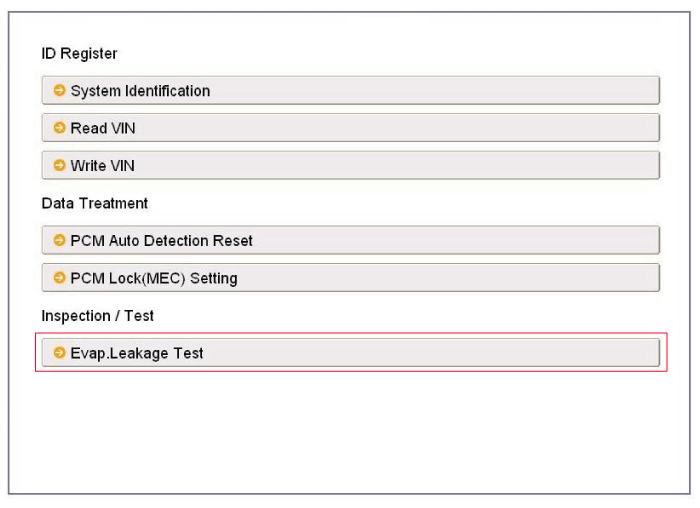

1.	Выберите "Испытание утечки".

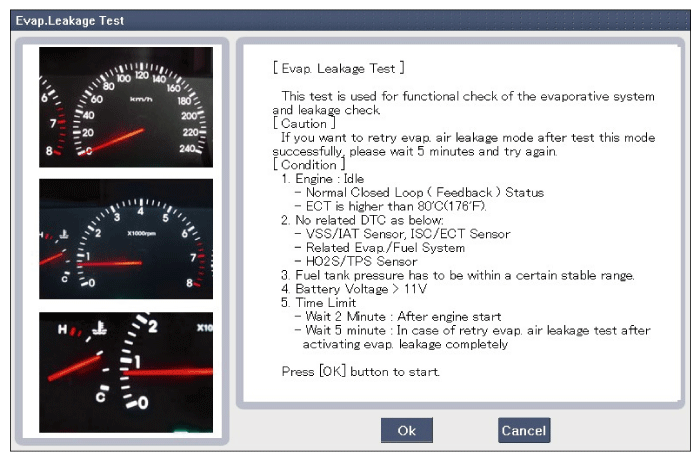

2.	Продолжайте тест в соответствии с инструкцией на экране. [ИСП. Условия испытания на утечку] - Ключ зажигания включен, двигатель работает на холостом ходу - Нет кода неисправности - Уровень топлива: 15 ~ 85 % - Выберите положение рычага: P или N - ЕСТ: Ниже 105°C (221°F)

Схематические диаграммы

Схематическая диаграмма • MAFS: датчик массового расхода воздуха • КАРТЫ: датчик абсолютного давления во впускном коллекторе • PCSV : Электромагнитный клапан управления продувкой • FTPS: датчик давления в топливном баке ...

Процедуры ремонта канистры

Удаление 1. Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи. 2. Снимите заднее левое колесо, шину и крышку корпуса. 3. Отсоедините клапан закрытия адсорбера, кон...
