Диагностика смарт-ключа Процедуры ремонта

Контроль

Самодиагностика с помощью GDS Неисправности в системе смарт-ключей можно быстро диагностировать с помощью ГДС. GDS быстро управляет приводом для управления входным/выходным значением и проведите самодиагностику. Следующие три характеристики являются серьезной проблемой в системе. УМНЫЙ КЛЮЧ.

1. 1
   Проблема на входе устройства SMART KEY.
2. 2
   Проблема с устройством SMART KEY.
3. 3
   Проблема с выходом устройства SMART KEY.
4. 4
   Проблема ввода устройства SMART KEY: диагностика переключателя
5. 5
   Проблема с устройством SMART KEY: диагностика связи
6. 6
   Проблема с выводом устройства SMART KEY: диагностика антенны и выход переключателя
7. 7
   Подключите кабель GDS к разъему канала передачи данных в нижняя обивка для защиты от столкновений со стороны водителя, заглушка ГДС.
8. 8
   Выберите модель автомобиля и систему SMART KEY.



9. 9
   Выберите «Устройство SMART KEY».
10. 10

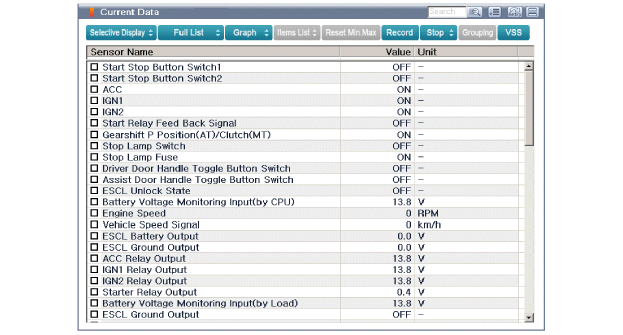

    После ALL ON выберите «текущие данные».



11. 11
    Вы можете увидеть состояние каждого переключателя на сканере после подключили процесс «Текущие данные».

    Отображать	Описание
    Передний левый кулисный переключатель	ON: кнопка на боковой ручке двери включена. Водитель.
    Правый передний кулисный переключатель	ON: кнопка на боковой ручке двери включена. пассажир.
    ВНУТР. ГРУДЬ	ON: Кнопка внешней линии включена.
    Коэффициент положения P	ON: Рычаг выбора передач в положении P.
    ВСЕ 1	ON: переключатель ALL в положении ALL.
    ЗВУК	ON: переключатель ALL в положении ACC.
    кнопочный переключатель	ВКЛ: Кнопочный переключатель ВКЛ.
    Внешний звуковой сигнал	ВКЛ: Зуммер ВКЛ.

12. 12
    Диагностика связи проверяет, работает ли каждый подключенный компонент Обычно.
13. 13
    Подключите кабель GDS к разъему канала передачи данных в нижняя обивка для предотвращения столкновений со стороны водителя.
14. 14

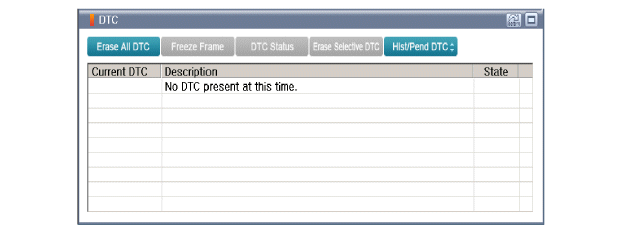

    После ALL ON выберите "DTC".



15. 15
    Подключите кабель GDS к разъему канала передачи данных в нижняя обивка для предотвращения столкновений со стороны водителя.
16. 16

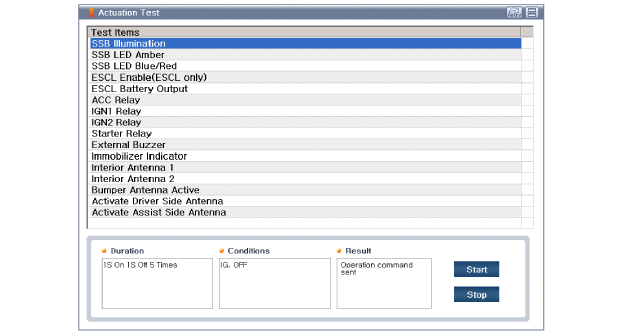

    После ALL ON выберите "ACTIVATION TEST".



17. 17
    Если светодиод смарт-ключа мигает, смарт-ключ исправен.
18. 18
    Если светодиод смарт-ключа не мигает, проверьте напряжение батарея умного ключа.
19. 19
    Активация антенны

    • Антенна № 1 ИНТЕРЬЕР
    • Антенна № 2 ВНУТРЕННЯЯ
    • магистральная антенна
    • БАМПЕР/Антенна
    • ДВЕРЬ ВОДИТЕЛЯ Антенна
    • ДВЕРЬ ПАССАЖИРА Антенна
20. 20
    Подключите кабель GDS к разъему канала передачи данных в нижняя обивка для предотвращения столкновений со стороны водителя.
21. 21

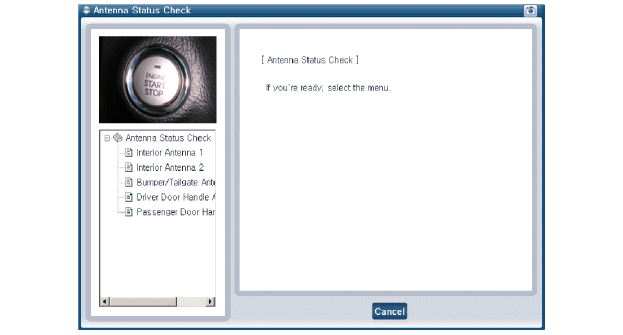

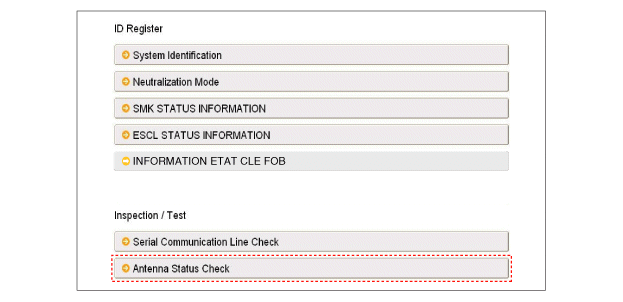

    Выберите «Проверка состояния антенны».



22. 22
    После ALL ON выберите «Проверка состояния антенны».



23. 23

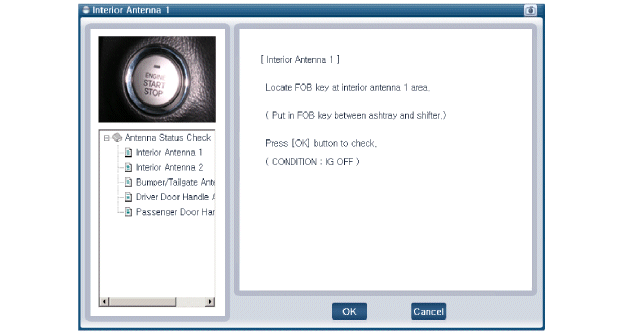

    Поместите смарт-ключ рядом с соответствующей антенной и используйте с ГДС.





24. 24

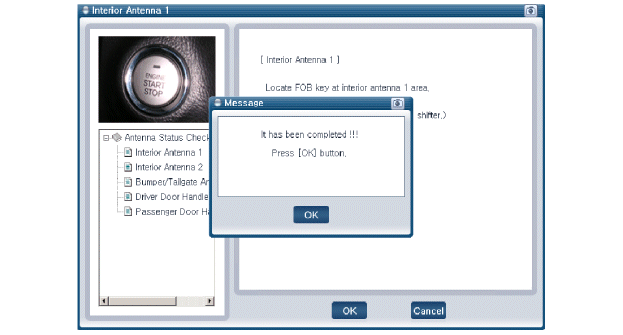

    Если смарт-ключ работает нормально, соответствующая антенна, смарт-ключ (передача, прием) и внешний приемник в норме.
25. 25
    Состояние антенны

    • Антенна № 1 ИНТЕРЬЕР
    • Антенна № 2 ВНУТРЕННЯЯ
    • магистральная антенна
    • БАМПЕР/Антенна
    • ДВЕРЬ ВОДИТЕЛЯ Антенна
    • ДВЕРЬ ПАССАЖИРА Антенна
26. 26
    Подключите кабель GDS к разъему канала передачи данных в нижняя обивка для предотвращения столкновений со стороны водителя.
27. 27

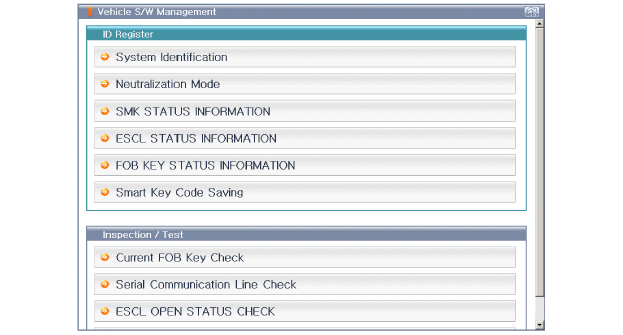

    Выберите «Управление последовательной линией связи».



28. 28
    Проверьте линию последовательной связи с помощью GDS.
29. 29
    Если линия связи приемника работает нормально, выполните «Управление линией связи ESCL».



30. 30
    Если смарт-ключ работает нормально, связь с устройством смарт-ключа, внешнего приемника и ESCL в норме.
31. 31
    Если электронный ключ работает неправильно, проверьте следующие пункты.

    • Отключение или отсутствие ответа от линии связи внешний ресивер.
    • Отключение линии связи от внешнего приемника и заземление.
    • Отключение ESCL или отсутствие ответа
    • Отключение ESCL и заземление
32. 32
    Поместите смарт-ключ в следующую зону действия и проверьте ВСЕ ВКЛЮЧЕНО.



33. 33
    Если зажигание включено, антенна работает нормально.
34. 34
    Проверьте режим зажигания комнатной антенны.
35. 35
    Поместите смарт-ключ в следующую зону покрытия и активируйте антенну. Убедитесь, что светодиод смарт-ключа мигает.



36. 36
    Если светодиод смарт-ключа не мигает, проверьте антенну в зона покрытия.



37. 37
    Подключите кабель GDS к разъему канала передачи данных в нижняя обивка для предотвращения столкновений со стороны водителя.
38. 38

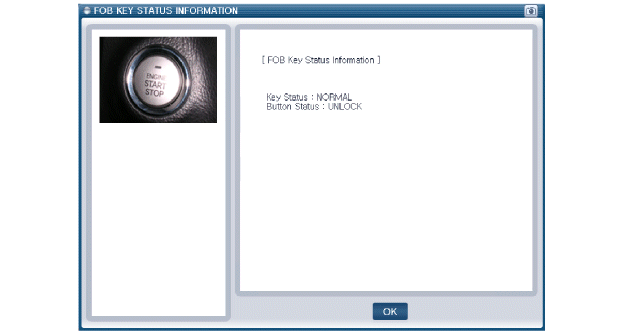

    После того, как ВСЕ ВКЛЮЧЕНО, выберите «ИНФО СОСТОЯНИЯ КЛЮЧА брелока».





39. 39
    Подключите кабель GDS к разъему канала передачи данных в нижняя обивка для предотвращения столкновений со стороны водителя.
40. 40

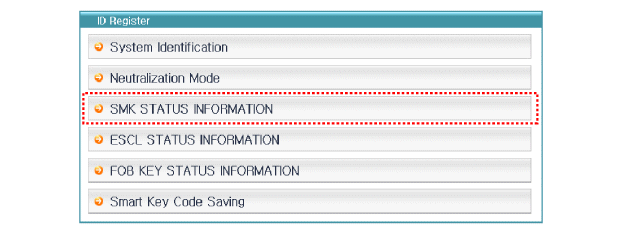

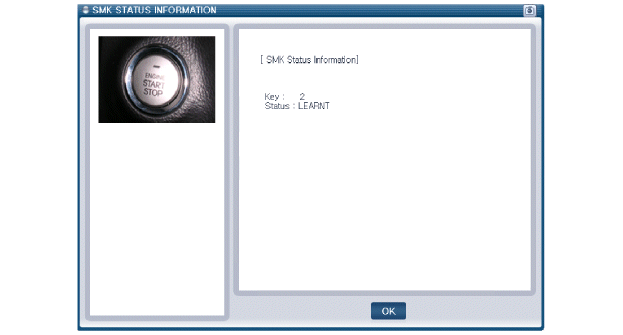

    После ALL ON выберите "SMK STATUS INFO".





41. 41
    Подключите кабель GDS к разъему канала передачи данных в нижняя обивка для предотвращения столкновений со стороны водителя.
42. 42

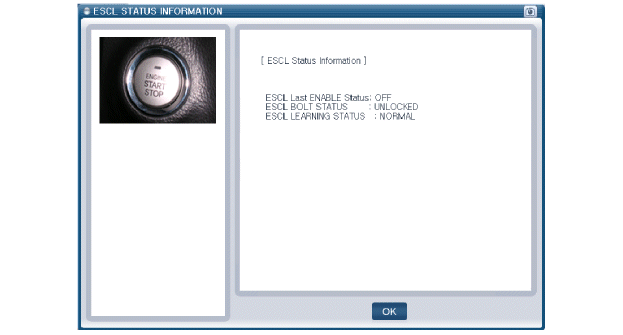

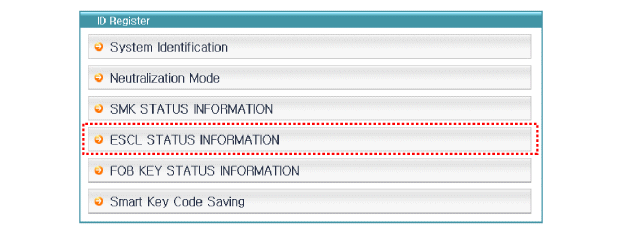

    После ALL ON выберите «ESCL STATUS INFO».





43. 43
    Подключите кабель GDS к разъему канала передачи данных в нижняя обивка для предотвращения столкновений со стороны водителя.
44. 44

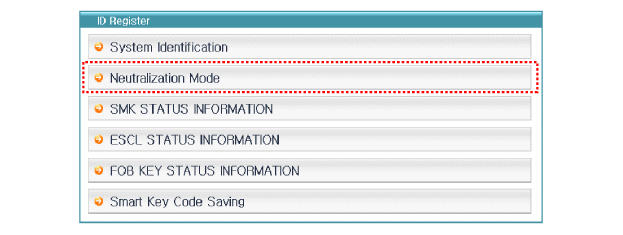

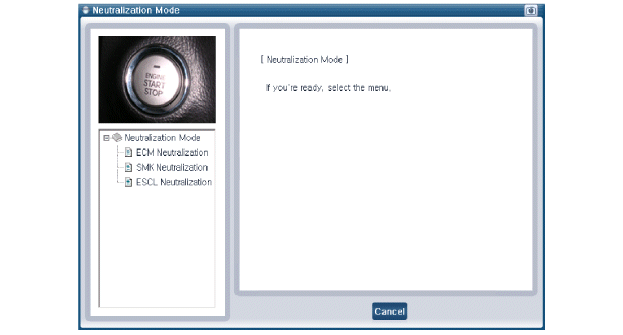

    После ALL ON выберите «Режим переопределения».





Следующие три диагностических решения являются основным решением для большинство проблем. Диагностика переключателя Диагностика связи с помощью GDS (автоматическая диагностика) Диагностика срабатывания антенны Проверка состояния антенны Проверка состояния последовательной связи Управление активацией внутренней антенны Проверка статуса FOB Проверка состояния смарт-ключа проверка статуса ESCL Контроль состояния нейтрализации Список входных переключателей

НЕТ	ИМЯ ЭЛЕМЕНТА	ЕДИНИЦА
1	SSB-переключатель 2	-
2	ЗВУК	-
3	ВСЕ1	-
4	Коэффициент положения «P»	-
5	С тормозным выключателем	-
6	Кнопка блокировки двери AVG	-
7	Кнопка блокировки передней двери	-
8	ВЫКЛЮЧАТЕЛЬ КРЫШКИ БАГАЖНИКА	-
9	Напряжение батареи	-
10	НАПРЯЖЕНИЕ ГЕНЕРАТОРА	-
11	Индикатор выхода ключа	-
12	СВЕТ ИММОБИЛИЗАТОРА	-
13	Внешний звуковой сигнал	-
14	Активация ESCL	-

Список актуаторов

НЕТ	ИМЯ ЭЛЕМЕНТА	Состояние
1	Индикатор иммо	С включенным замком зажигания Двигатель остановлен
2	Внешний звуковой сигнал	'Зажигание включено Двигатель остановлен
3	Антенна № 1 внутри активна	С включенным замком зажигания Двигатель остановлен
4	Антенна № 2 внутри активна	С включенным замком зажигания Двигатель остановлен
5	Магистральная антенна активна	С включенным замком зажигания Двигатель остановлен
6	Активная бамперная антенна	С включенным замком зажигания Двигатель остановлен
7	Активная антенна DRV_DR	С включенным замком зажигания Двигатель остановлен
8	Активная антенна AST_DR	С включенным замком зажигания Двигатель остановлен
