Hyundai i-30: система контроля выбросов / селективная каталитическая нейтрализация

Селективное каталитическое восстановление (SCR) предназначена для каталитического преобразования NOx в Азот и воду на с помощью восстановителя, мочевины решение.

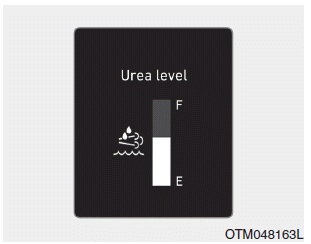

Датчик мочевины

Указатель раствора мочевины показывает приблизительная сумма остатка раствор мочевины внутри мочевины бак с раствором.

❈ Появится изображение датчика мочевины, всякий раз, когда ключ зажигания нажимается в положение ВКЛ.

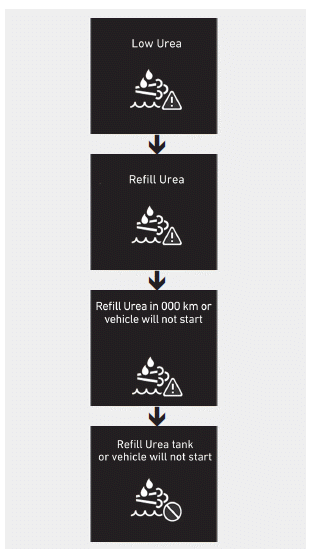

Предупреждающее сообщение о низком уровне мочевины

Предупреждающие сообщения об отсутствии мочевины появляются ниже мочевины 5,4 л. Когда появляется предупреждающее сообщение «Низкий уровень мочевины». отображается с сигнальной лампой SCR ( ), бак мочевины должен быть пополнен. Если не доливать в течение значительного пробег, система визуального предупреждения будет увеличивать интенсивность, отображая сообщение «Пополнить мочевину» с Контрольная лампа SCR ( ).

В этом случае танк вскоре должен быть пополнен. Остаток мочевины в танк приближается к слишком низкому уровню предупреждающее сообщение «Заполните бак мочевины или автомобиль не заводится" с SCR сигнальная лампа ( ). "xxx км (мили)" представляет оставшееся расстояние пути разрешено, поэтому не продолжайте вождение до предела оставшихся пробег без дозаправки.

В противном случае транспортное средство не может быть перезапускается после запуска двигателя выключается ключом зажигания. На основе вождения рисунок, условия окружающей среды и профиль дороги, вычитаемый остаточный пробег может отличаться от фактическое расстояние поездки.

Когда «Низкий уровень мочевины» или «Пополнение мочевины» отображается сообщение, добавьте достаточно мочевина. Когда «Заполните бак мочевины или автомобиль не запускается" отображается сообщение, залейте достаточное количество мочевины. Когда «Пополните бак мочевины, иначе автомобиль не сообщение "запуск" отображается с Контрольная лампа SCR ( ), автомобиль не может быть перезапущен после того, как двигатель выключается ключом зажигания. Для выше случаев, полное пополнение всегда рекомендуется.

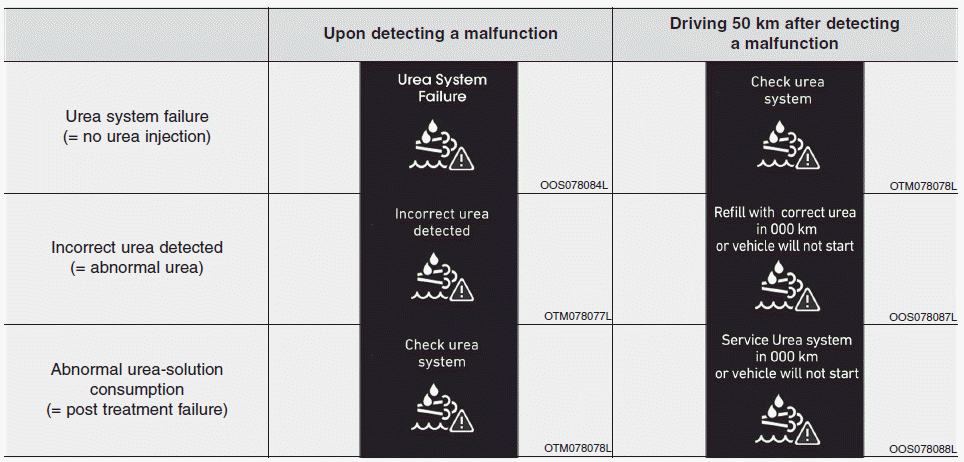

Неисправность с системой SCR

Система SCR неисправна из-за отсоединенных электрических компонентов, неправильная мочевина и так далее.

«xxx км (миля)» означает оставшееся разрешенное расстояние поездки, поэтому не продолжать движение до предела оставшихся пройденное расстояние без устранения источника неисправности. В противном случае автомобиль не может быть перезапущен после двигатель выключается ключом зажигания. В этом случае мы рекомендуем систему быть осмотрен авторизованным HYUNDAI ремонтник.

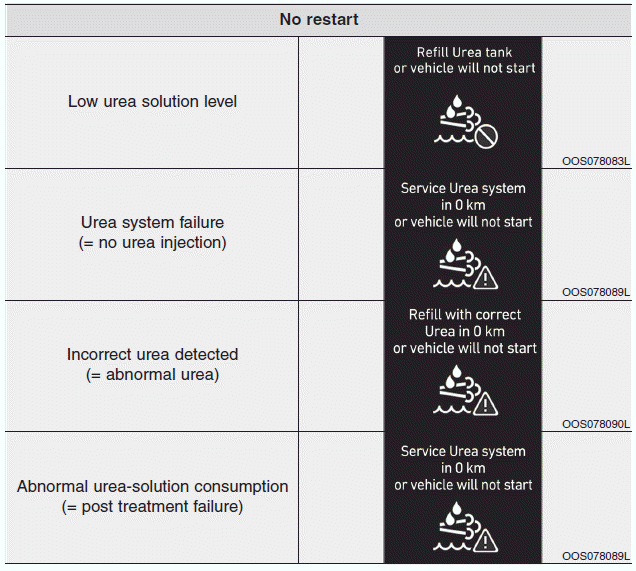

Снятие ограничения на повторный запуск автомобиля

Как только система побуждения достигнут финальный статус и отключен перезапуск автомобиля, это будет только отключается, если бак мочевины пополнены или возникли неисправности исправлено. Если транспортное средство не может быть перезапускается с помощью «Наполните бак мочевины или сообщение «автомобиль не заводится», долейте достаточно мочевины, подождите несколько минут и попробуйте автомобиль снова заводится. Если автомобиль заводится невозможно независимо от мочевины уровне, мы рекомендуем, чтобы система быть осмотрен авторизованным HYUNDAI ремонтник.

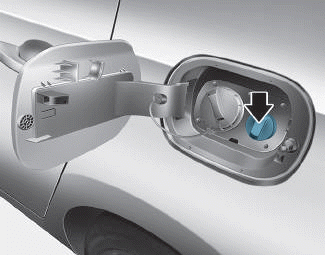

Добавление раствора мочевины

Для пополнения раствора мочевины из заправить шланг

1. Переведите ключ зажигания в положение ВЫКЛ.

2. Заверните крышку бака с раствором мочевины. направление против часовой стрелки к Открой это.

3. Полностью вставьте заправочный шланг до упора. добавьте мочевину согласно ISO 22241 раствора или выше отметки на бак раствора мочевины.

❈ Будьте очень осторожны, чтобы не добавлять раствор мочевины в топливо бак. Если нет, то конечно применимо неблагоприятное воздействие на транспортное средство производительность, вызывая различные неисправности.
❈ Никогда не используйте смесь растворов мочевины с добавками или водой. Это могут пропускать посторонние вещества войдите в бак раствора мочевины. Если Таким образом, это, безусловно, относится к неблагоприятным влияние на поведение автомобиля, вызывающие различные неисправности.
❈ Используйте только указанные в стандарте ISO 22241 раствор мочевины. Любые несанкционированные раствор мочевины обязательно оказывает неблагоприятное воздействие на поведение автомобиля, вызывающее различные неисправности.

4. Поверните крышку бака с раствором мочевины по часовой стрелке, чтобы надежно закрой его.

Для пополнения раствора мочевины из пополнить бутылку

1. Переведите ключ зажигания в ВЫКЛ положение

2. Заверните крышку бака с раствором мочевины. направление против часовой стрелки к Открой это.

3. Полностью добавьте стандарт ISO 22241 раствор мочевины или выше отметки на бак раствора мочевины.

❈ Будьте очень осторожны, чтобы не добавлять раствор мочевины в топливо бак. Если нет, то конечно применимо неблагоприятное воздействие на транспортное средство производительность, вызывая различные неисправности.
❈ Будьте очень осторожны, чтобы не переполнить (полностью) выполненное резервуар с раствором мочевины силой, в то время как доливка раствора мочевины из бутылка пополнения. Переполненный бак раствора мочевины будет расширяется, когда становится заморожены, и это может привести к серьезным неисправность раствора мочевины бак или система раствора мочевины.
❈ Никогда не используйте смесь растворов мочевины с добавками или водой. Это могут пропускать посторонние вещества войдите в бак раствора мочевины. Если Таким образом, это, безусловно, относится к неблагоприятным влияние на поведение автомобиля, вызывающие различные неисправности.
❈ Используйте только указанные в стандарте ISO 22241 раствор мочевины. Любые несанкционированные раствор мочевины обязательно оказывает неблагоприятное воздействие на поведение автомобиля, вызывающее различные неисправности.

4. Заверните крышку бака с раствором мочевины. по часовой стрелке, чтобы надежно закрой его.

Добавление раствора мочевины: Каждую примерно 6000 км (мочевина расход раствора зависит по профилю дороги, режим движения и состояние окружающей среды)

❈ Требуется некоторое время для обновления кластерные манометры после UREA инъекция.

ПРЕДУПРЕЖДЕНИЕ

• Не применяйте никаких внешних воздействие на систему DPF. Это может повредить катализатор, который оборудован внутри система ДПФ.
• Не изменяйте произвольно или манипулировать системой DPF путем перенаправления или удлинения выхлопная труба. Это может неблагоприятно воздействовать на систему DPF.
• Избегайте контакта с слили воду из выхлопная труба. Вода слегка кислые и вредные для кожа. При контакте тщательно мыть его.
• Любые произвольные манипуляции или модификация системы DPF может привести к неисправности системы. Система DPF есть управляется комплексом устройство.
• Подождите, пока система DPF остыть перед техническим обслуживанием обслуживание, так как это жарко из-за к выработке тепла. В противном случае это может привести к повреждению кожи. гореть.
• Добавляйте только указанную мочевину решение, когда ваш автомобиль с раствором мочевины система.
• Система раствора мочевины (т.е. насадка для раствора мочевины, мочевина насос раствора и DCU) действует примерно 2 минут больше, чтобы устранить оставшийся раствор мочевины внутри, даже после зажигания переключатель нажат в положение OFF позиция. Перед техническим обслуживанием обслуживание, убедитесь, что система растворов мочевины полностью выключен.
• Бедный раствор мочевины или неразрешенные жидкости могут повредить компоненты автомобиля, включая систему DPF. Любые непроверенные добавки в растворе мочевины может засориться катализатор SCR и причина другие неисправности, которые нужен дорогой сажевый фильтр система подлежит замене.
• При контакте раствора мочевины глазами или кожей, вы должны тщательно вымыть загрязненный участок кожи.
• Когда вы глотаете мочевину раствор, тщательно промыть свой рот и пить много пресной воды. Затем немедленно обратитесь к врачу.
• Когда ваша ткань загрязнена с раствором мочевины, немедленно измените свой ткань.
• Когда у тебя аллергия реакция на раствор мочевины, немедленно обратитесь к врачу.
• Не позволяйте ребенку контактировать раствор мочевины.
• Вытрите любой раствор мочевины проливание водой или тканью. Когда раствор мочевины кристаллизуется, протрите его губка или ткань, которая смоченной в холодной воде. Когда раствор мочевины утечка находится в воздухе на длительный период время, он кристаллизуется в белом, повреждение поверхности автомобиля.
• раствор мочевины не подходит присадки к топливу. Таким образом, следует не впрыскиваться в топливо бак. В противном случае это может привести к повреждению двигатель.
• Раствор мочевины представляет собой водный горючий раствор, нетоксичный, бесцветный и без запаха.
• Храните бак с раствором мочевины только в хорошо проветриваемом места. Когда раствор мочевины подвергается воздействию высокой температуры примерно в 50°C в течение длительного времени времени (т.е. под прямыми солнечными лучами), химическое разложение может произойти, испуская пары аммиака.

Хранение раствора мочевины

• Хранить мочевину нецелесообразно раствор в емкостях, изготовленных с определенными материалами (например, алюминий, медь, медный сплав, нелегированная еще и из оцинкованной стали). раствор мочевины растворяет металлические материалы, сильно повреждающие система очистки выхлопных газов быть неремонтопригодным.
• Храните раствор мочевины только в контейнеры, изготовленные из следующих материалы. (DIN EN 10 088-1-/-2-/-3-указано сталь CR-Ni, сталь Mo-Cr-Ni, полипропилен и полиэтилен)

Чистота раствора мочевины

• Следующие ситуации могут повредить система ДПФ.
  - Топливо или любые неразрешенные жидкости добавляют в раствор мочевины бак.
  - Добавки подмешиваются в мочевину решение.
  - Вода добавляется для разбавления мочевины решение.
• Используйте только ISO 22241- или Раствор мочевины в соответствии с DIN70070. Когда какой-либо несанкционированный раствор мочевины добавляется в бак, мы рекомендуем вам связаться с Авторизованный сервисный центр HYUNDAI.
• При любых несанкционированных примесях попасть в бак раствора мочевины, это может возникают следующие проблемы.
  - Повышенная эмиссия
  - Неисправность с системой DPF
  - Отказ двигателя

Никогда не добавляйте использованный раствор мочевины, который сливается из бака (т. при обслуживании автомобиля). Его чистота не может быть гарантирована. Всегда добавить новый раствор мочевины.

Спецификация стандартной мочевины решение

Жидкости, такие как дизельное топливо, бензин и алкоголь ни в коем случае нельзя использовать для система СКР. Любая жидкость, кроме рекомендуемый раствор мочевины (соответствует по ISO22241 или DIN70070) может повредить оборудование системы SCR и ухудшить выбросы транспортных средств.

ПРЕДУПРЕЖДЕНИЕ

• При открытии раствора мочевины крышка бака вверху снаружи температура, аммиак пары могут выходить. Пары аммиака имеют резкий запах и прежде всего вызывают раздражение:
  - Кожа
  - Слизистые оболочки
  - Глаза
  Вы можете испытать жжение ощущение в глазах, носу и горло, а также кашель и слезотечение. Не вдыхайте аммиак пары. Не допускайте мочевины решение прийти напрямую контакт с вашей кожей. Это опасно для вашего здоровья. Смыть пораженные участки с большим количеством чистой воды. Если необходимости, обратитесь к врачу.
• При работе с мочевиной решение в замкнутом пространстве, обеспечить хорошую вентиляцию. Когда бутылка с раствором мочевины контейнер открыт, острый пахнущие пары могут побег.
• Держите раствор мочевины подальше от охват детей.
• Когда раствор мочевины переливается на поверхность автомобиля, смыть Поверхность автомобиля с чистой вода для предотвращения коррозии от происходящего.
• При пополнении будьте осторожны чтобы раствор мочевины не переполнение.
• В случае, если транспортное средство было припаркован при очень низкой температуре окружающей среды температура (ниже 11 град. Цельсия) в течение длительного времени, раствор мочевины замерзнет бак раствора мочевины. С замерзшая мочевина, уровень бака может не может быть обнаружен правильно до тех пор, пока раствор мочевины будет размораживается активированным нагревателем.
• Время размораживания мочевины раствор меняется в зависимости с условиями вождения и наружные температуры.
• Если некачественный раствор мочевины или жидкость не рекомендуется поставляется, может быть повреждения на частях транспортное средство, такое как обработка устройство. Если неисправное топливо используются, посторонние предметы будут накапливается на катализаторе SCR и вызвать выталкивание катализатора прочь или сломаться. После добавления неправильного раствор мочевины, пожалуйста, посетите ближайший сервисный центр как можно скорее насколько это возможно.
• Жидкость, которую не рекомендуется например дизель, бензин и алкоголь никогда не должны использоваться иначе, чем рекомендуется раствор мочевины, который удовлетворить ISO22241 или DIN70070.
• Если некачественный раствор мочевины или жидкость не рекомендуется поставляется, может быть повреждения на частях транспортное средство, такое как обработка устройство. Если неисправное топливо используются, посторонние предметы будут накапливается на катализаторе SCR и вызвать выталкивание катализатора прочь или сломаться.
