Система складывания 3-го сиденья

Компоненты и расположение компонентов

Компоненты

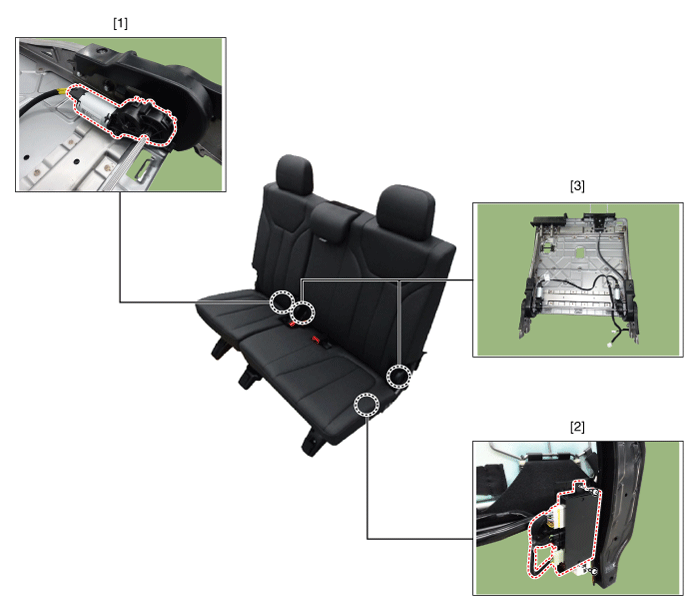

3 место

1. 3-й правый мотор складывания 2. Блок управления складывающимся сиденьем

3. 3-й левый двигатель складывания

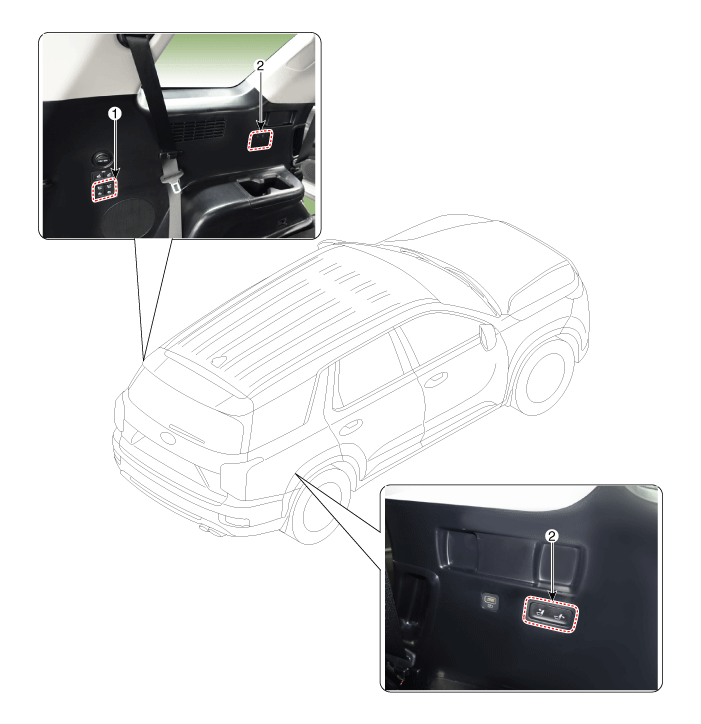

Боковая отделка багажника

1. 2-й/3-й встроенный переключатель сиденья (3-е складывание/раскладывание)

2. 3-й переключатель наклона

Принципиальные диаграммы

Принципиальная электрическая схема

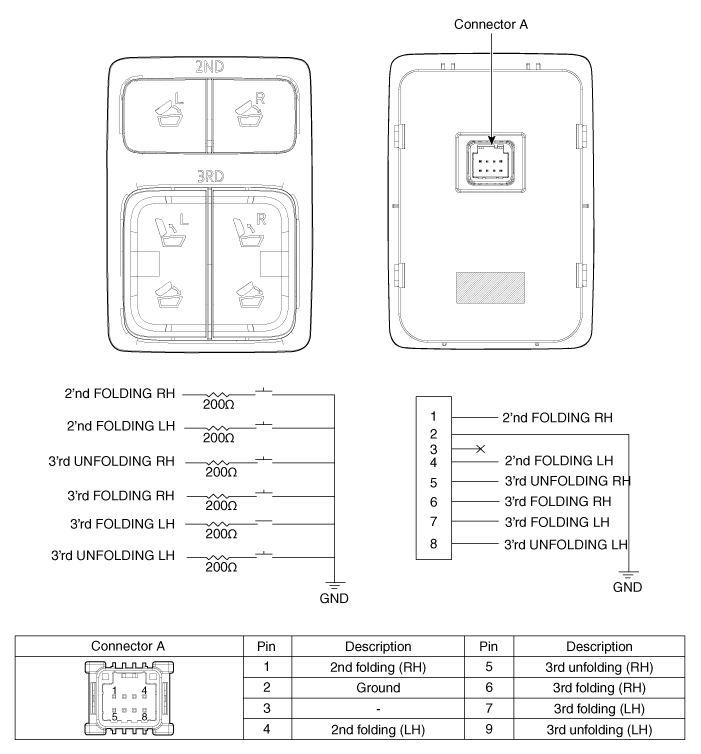

Левый переключатель

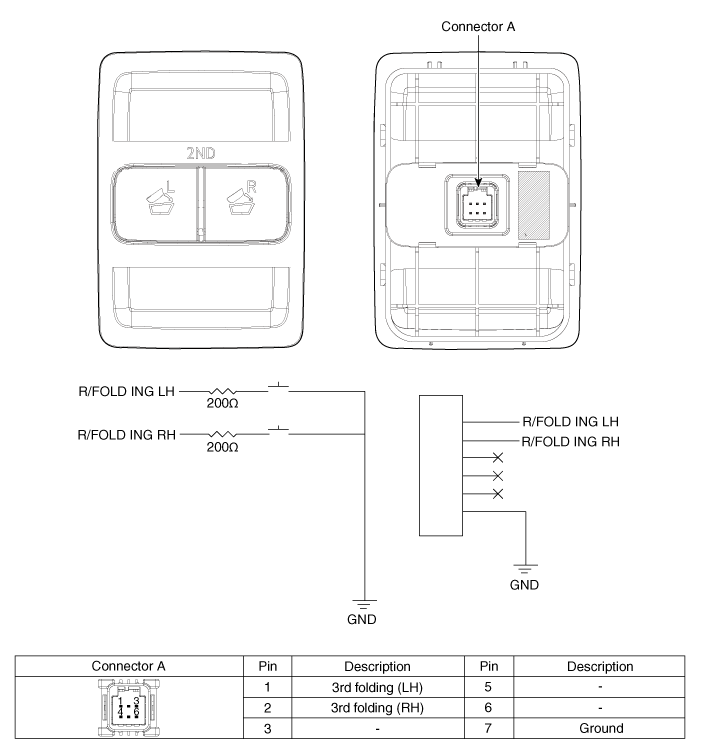

Правый переключатель

Процедуры ремонта

Удаление

Устройство управления

1. 1
   Снимите сиденье 3-го ряда в сборе. (См. Кузов — «Заднее сиденье в сборе»)
2. 2

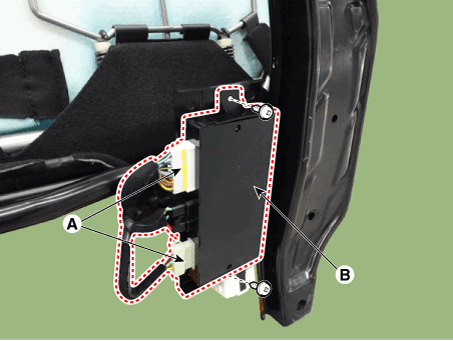

   Снимите блок управления (В), отсоединив разъем (А).



3. 3
   Снимите боковую обшивку багажника. (См. Кузов — «Боковая отделка багажника»)
4. 4

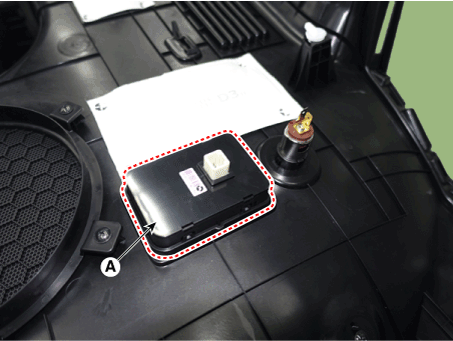

   Снимите переключатель складывания сиденья (А). [левый]

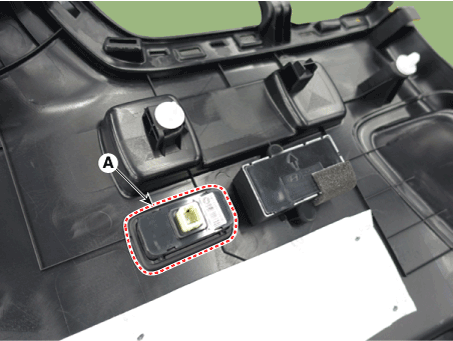

   [Правый]



Выключатель

Монтаж

Устройство управления

1. 1
   Установите блок управления.
2. 2
   Установите сиденье 3-го ряда в сборе.
3. 3
   Установите переключатель сиденья.
4. 4
   Установите боковую обшивку багажника.

Выключатель
