2-е рабочее место в системе

Компоненты и расположение компонентов

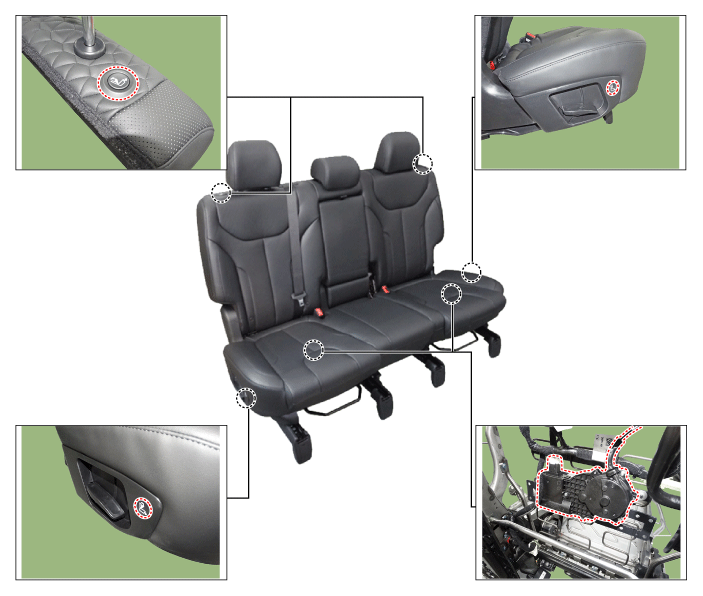

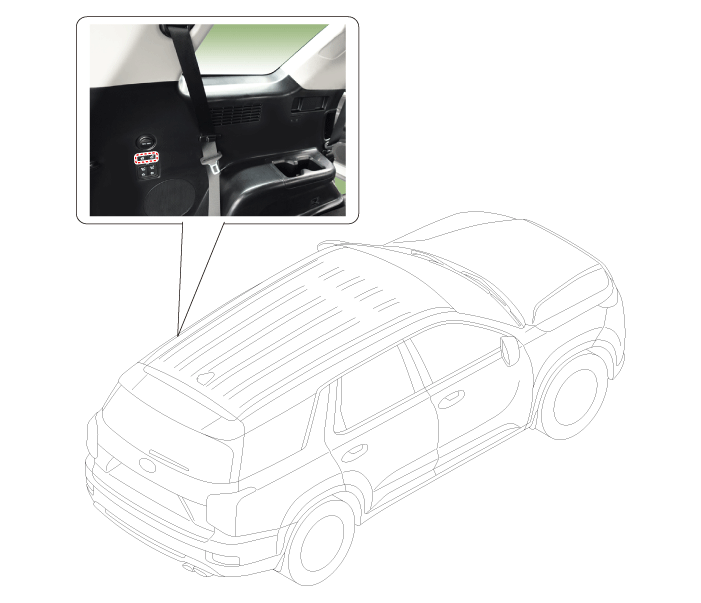

Расположение компонента

Место второго ряда

Боковая отделка багажника

Принципиальные диаграммы

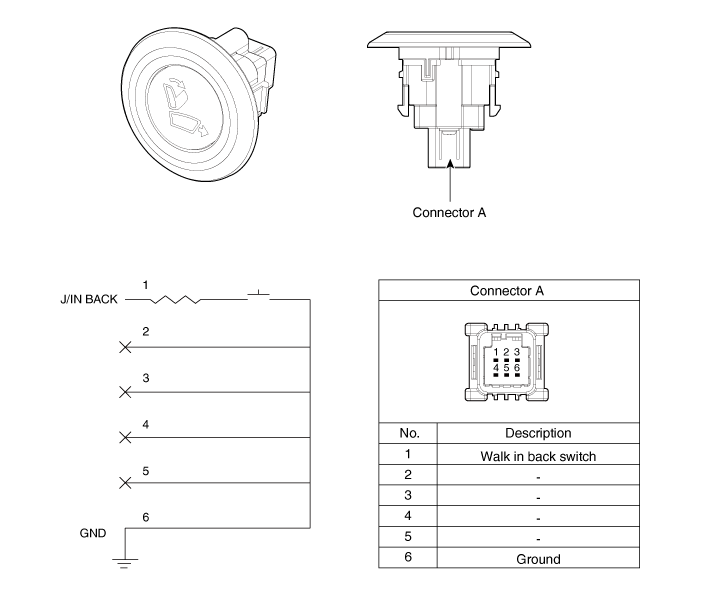

Принципиальная электрическая схема

Процедуры ремонта

Удаление

Актуатор

1. 1
   Снимите заднее сиденье. (См. Кузов — «Заднее сиденье в сборе»)
2. 2

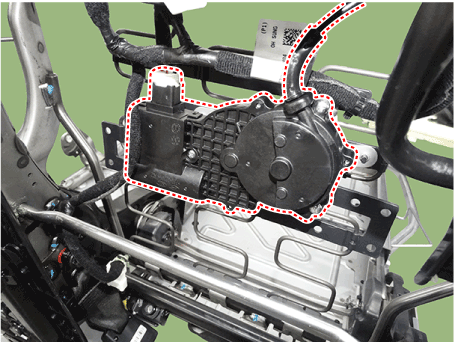

   Отсоедините разъем привода, а затем снимите привод.



3. 3

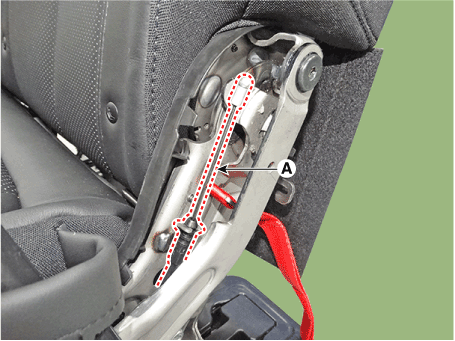

   Отсоедините кабель (А) и затем отделите привод ходьбы.



4. 4

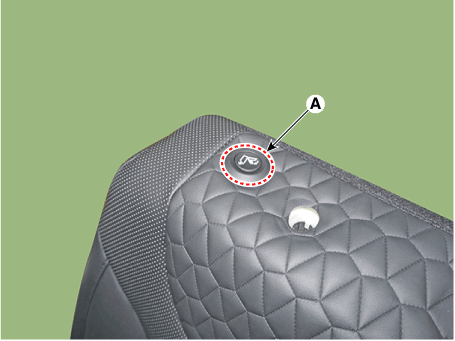

   Снимите переключатель прохода заднего сиденья (А).



5. 5

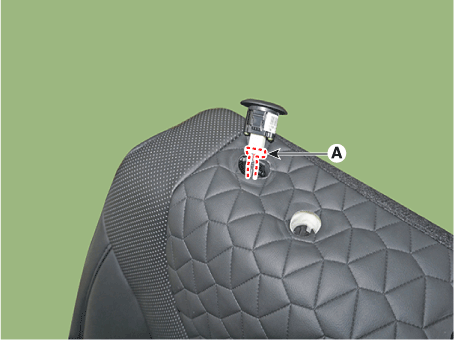

   Снимите выключатель с помощью плоской отвертки, а затем отсоедините разъем переключателя прохода (A).



6. 6

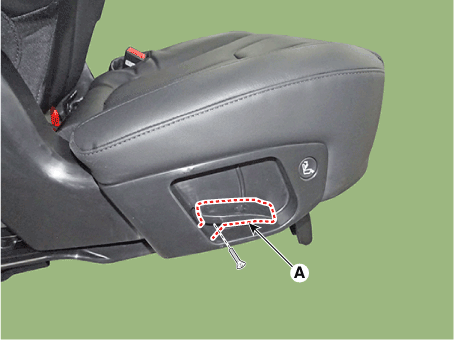

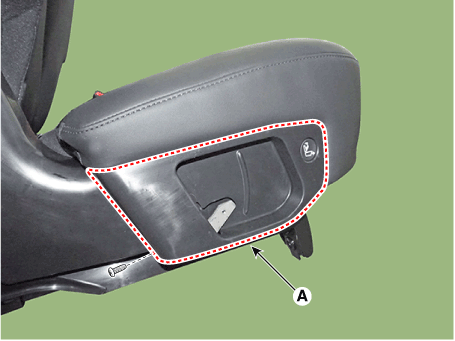

   Ослабьте винт и снимите заднюю скользящую ручку (А).



7. 7

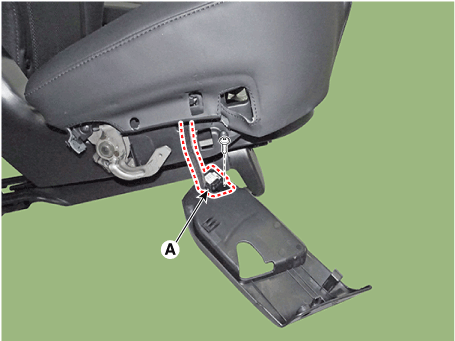

   Ослабьте винт и снимите внешнюю крышку салазок заднего сиденья (А).



8. 8
   Снимите переключатель прохода (A) после ослабления разъема.



9. 9
   Снимите боковую обшивку багажника. (См. Кузов — «Боковая отделка багажника»)
10. 10

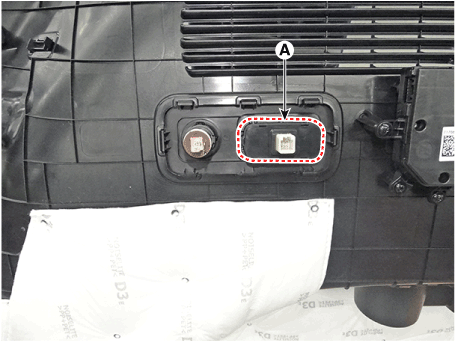

    Снимите переключатель дистанционного складывания багажного отделения (А).



Верхний проход в переключателе Нижняя прогулка в переключателе Дистанционный складной переключатель отделки багажного отделения
