Электрическая система кузова
Выключатель обогрева сиденья
Место в руководстве: Электрическая система кузова
10шагов
~60мин
3/5сложность
Выполнено 0 из 10
Компоненты и расположение компонентов
Компоненты

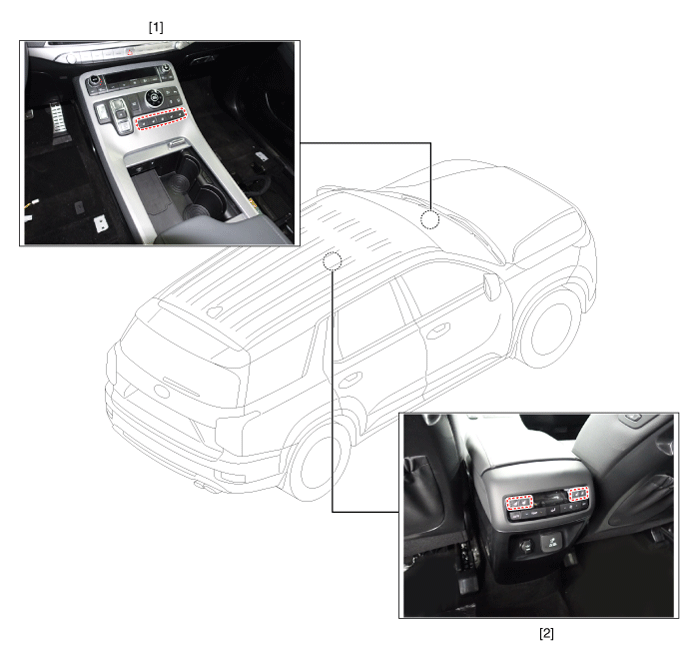

| 1. Выключатель обогревателя переднего сиденья. | 2. Выключатель обогревателя заднего сиденья. |
Принципиальные диаграммы
Принципиальная электрическая схема

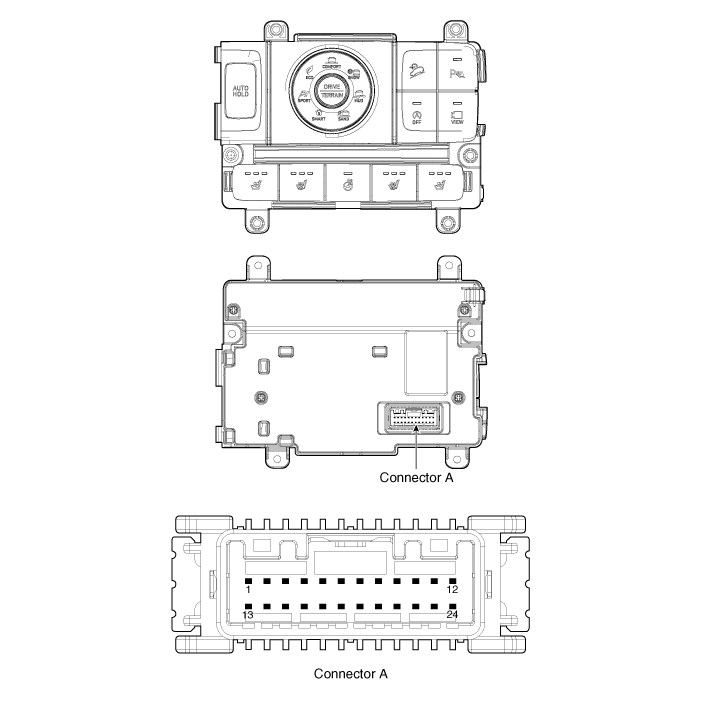

Переднее сиденье
| Нет | Соединитель А |
| 1 | C_CAN (высокий) |
| 2 | C_CAN (низкий уровень) |
| 3 | - |
| 4 | ЛИН |
| 5 | - |
| 6 | Сигнал автоматического удержания |
| 7 | - |
| 8 | Батарея (+) |
| 9 | IGN |
| 10 | Освещение (+) |
| 11 | - |
| 12 | Освещение (-) |
| 13 | Земля |
| 14 | ЗАДЕРЖКА |
| 15 | - |
| 16 | сигнал PDW |
| 17 | Сигнал обогревателя руля |
| 18 | сигнал ДБК |
| 19 | сигнал ISG |
| 20 | Сигнал SVM/RVM |
| 21 | Индикатор ISG |
| 22 | Индикатор SVM |
| 23 | Индикатор PDW |
| 24 | Индикатор обогрева руля |

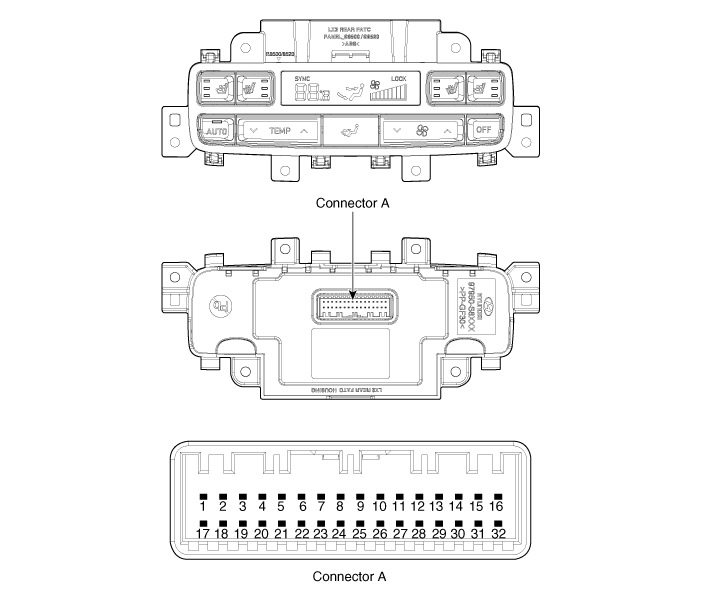

2 место
| Нет | Соединитель А |
| 1 | Батарея (+) |
| 2 | ИСГ мощность(+) |
| 3 | Освещение (+) |
| 4 | Датчик REF (+5В) |
| 5 | Обратная связь привода режима |
| 6 | Обратная связь температурного привода |
| 7 | Активатор режима (вентиляция) |
| 8 | Активатор режима (Разморозка) |
| 9 | Сервопривод температуры (охлаждение) |
| 10 | Сервопривод температуры (обогрев) |
| 11 | ЗАДЕРЖКА (-) |
| 12 | К-ЛАЙН |
| 13 | Линия LIN (Заднее левое сиденье) |
| 14 | Линия LIN (Заднее правое сиденье |
| 15 | - |
| 16 | Освещение (-) |
| 17 | ИГН 2 |
| 18 | IGN 1 |
| 19 | Мотор вентилятора (+) |
| 20 | - |
| 21 | Задний полевой транзистор (обратная связь по стоку) |
| 22 | Задний полевой транзистор (ворота) |
| 23 | Левый выключатель отопителя |
| 24 | Индикатор левого отопителя (высокий) |
| 25 | Индикатор левого отопителя (средний) |
| 26 | Индикатор левого отопителя (Низкий) |
| 27 | Выключатель правого отопителя |
| 28 | Индикатор правого отопителя (высокий) |
| 29 | Индикатор правого отопителя (средний) |
| 30 | Индикатор правого отопителя (Низкий) |
| 31 | Масса датчика |
| 32 | Земля |
Процедуры ремонта
Удаление
Переднее сиденье- Отсоедините отрицательную (-) клемму аккумуляторной батареи.
- Снимите верхнюю крышку напольной консоли в сборе. (См. Кузов — «Узел напольной консоли»)

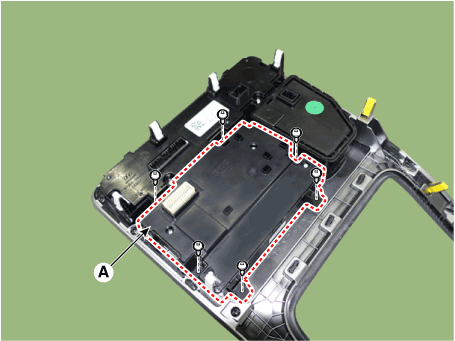

- Снимите выключатель обогревателя сиденья (А).
- Отсоедините отрицательную (-) клемму аккумуляторной батареи.
- Снимите блок управления задним кондиционером и отопителем. (См. раздел «Отопление, вентиляция и кондиционирование воздуха» — «Обогреватель и кондиционер»). Блок управления (задний)")
Монтаж
Переднее сиденье- Подсоедините разъем переключателя обогрева сиденья.
- Установите узел верхнего переключателя консоли.
- Подсоедините отрицательную (-) клемму аккумуляторной батареи.
- Установите блок управления задним кондиционером и отопителем.
- Подсоедините отрицательную (-) клемму аккумуляторной батареи.
