Центральная лицевая панель

Компоненты и расположение компонентов

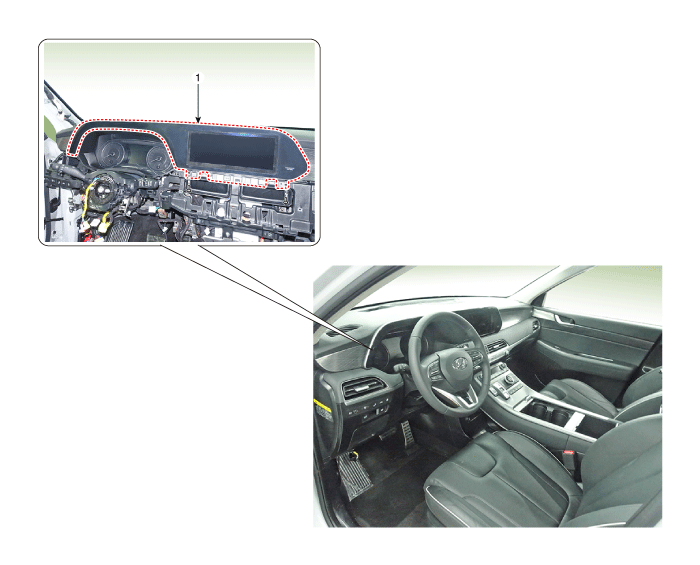

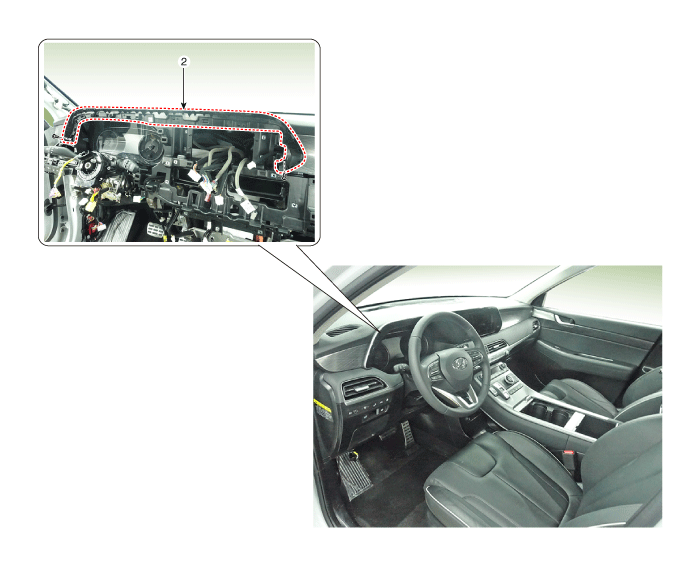

Расположение компонента

Процедуры ремонта

Замена

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите центральную декоративную накладку аварийной подушки. (См. Crash pad - «Украшение Crash pad»)
2. 2

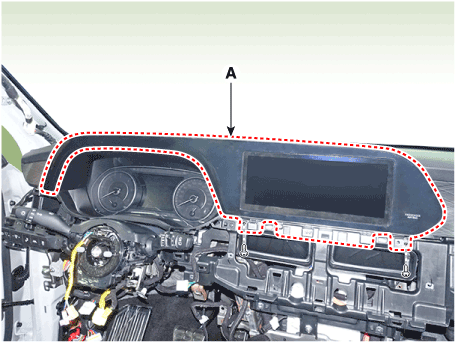

   Ослабьте крепежные винты и снимите переднюю центральную панель. (А).



3. 3
   Нажмите на стопорный штифт и отсоедините разъем подушки безопасности пассажира.
4. 4
   Для установки выполните процедуру удаления в обратном порядке.

Замените все поврежденные зажимы (или фиксаторы штифтового типа).

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите лицевую панель кластера. (См. Crash pad — «Лицевая панель кластера»)
2. 2
   Снимите головное устройство AVN. (См. Электрическая система кузова — «Головное устройство AVN»)
3. 3

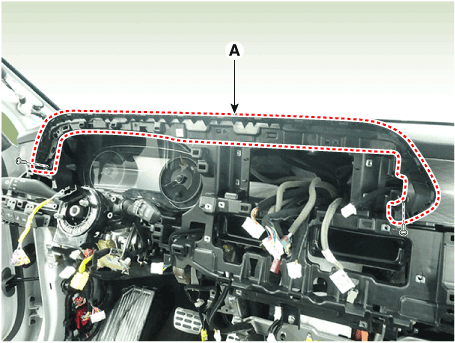

   Ослабьте крепежные винты и снимите заднюю центральную панель (А).



4. 4
   Для установки выполните процедуру удаления в обратном порядке.

Замените все поврежденные зажимы (или фиксаторы штифтового типа).
