Кластерная лицевая панель

Компоненты и расположение компонентов

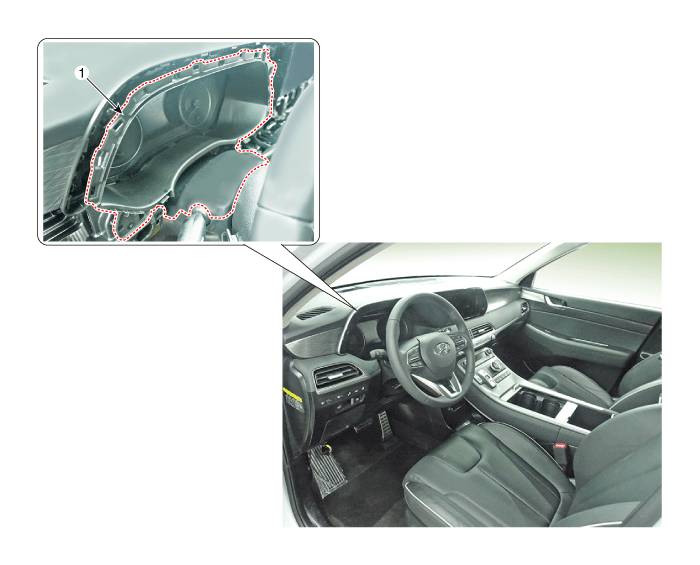

Расположение компонента

Процедуры ремонта

Замена

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите переднюю центральную панель. (См. Crash pad — «Центральная панель»)
2. 2
   Снимите нижнюю панель аварийной подушки (См. Crashpad — «Нижняя панель Crashpad»)
3. 3

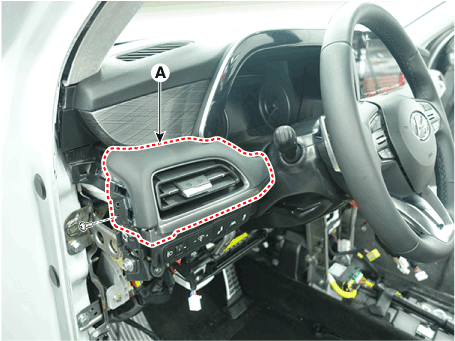

   Ослабьте крепежные винты и снимите боковой вентиляционный канал [LH] (A).



4. 4

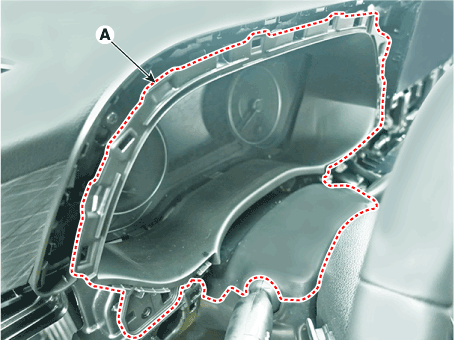

   Ослабьте крепежные винты и снимите лицевую панель кластера (А).



5. 5
   Для установки выполните процедуру удаления в обратном порядке.

   Замените все поврежденные зажимы (или фиксаторы штифтового типа).
