Hyundai Palisade: Crash Pad / Нижняя панель Crash Pad

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Аварийная площадка / Нижняя панель аварийной площадки

Компоненты и расположение компонентов

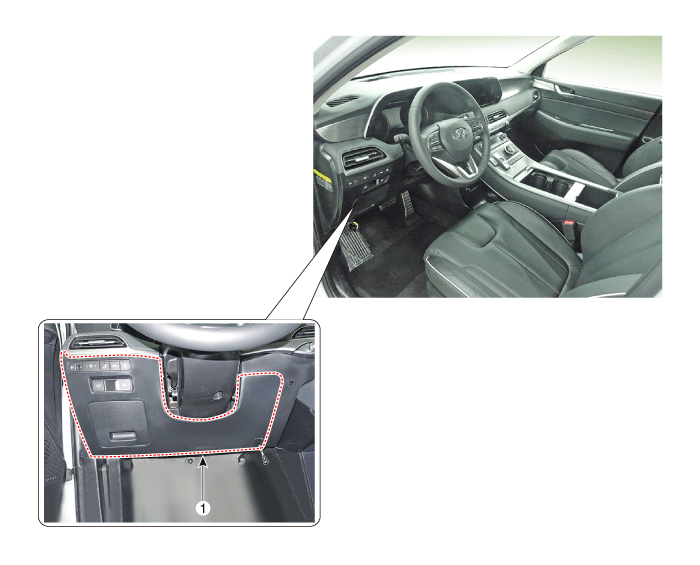

Расположение компонента

Hyundai Palisade. Components and components location

1. Нижняя панель аварийного щитка

Процедуры ремонта

Замена

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	Наденьте перчатки, чтобы не поранить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

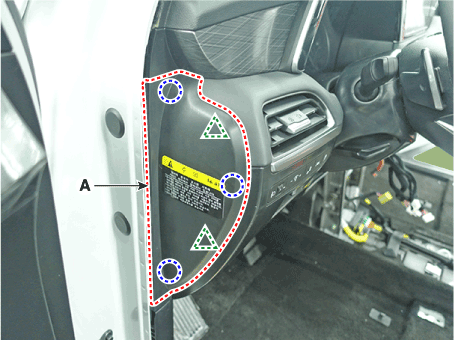

1.	С помощью отвертки с плоским жалом снимите боковую крышку аварийной подушки [LH]. (А).

2.	Ослабьте крепежные винты и снимите нижнюю панель аварийного щитка (А).

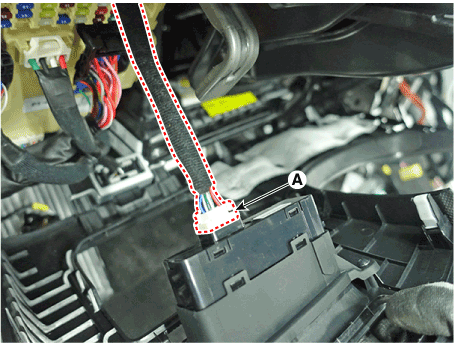

3.	Нажмите на стопорный штифт и разъедините разъем EPB (A).

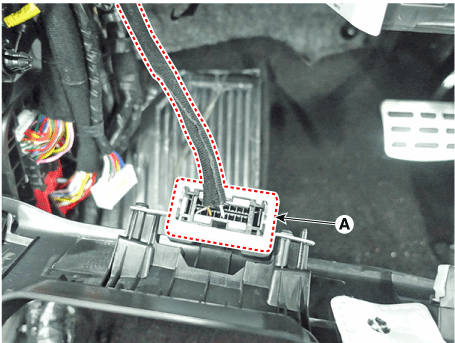

4.	Нажмите на стопорный штифт и отсоедините диагностический разъем (А).

Для установки выполните процедуру удаления в обратном порядке.

•	Замените все поврежденные зажимы (или фиксаторы штифтового типа).

•	Убедитесь, что разъем подключен правильно.
