Hyundai Palisade: Crash Pad / Компоненты и расположение компонентов

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Аварийная площадка / Компоненты и расположение компонентов

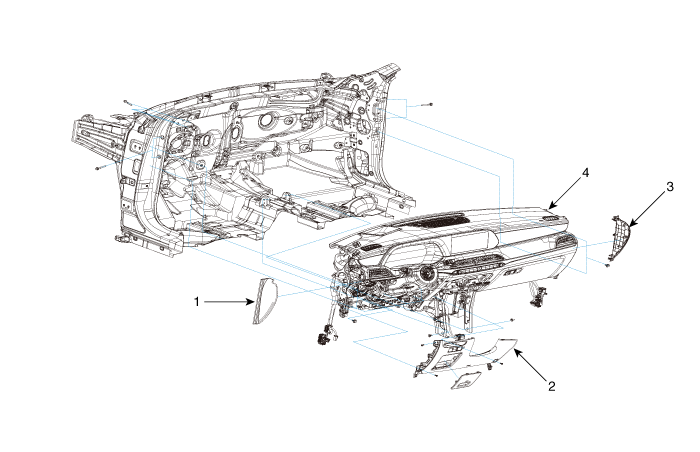

Компоненты (1)

Hyundai Palisade. Components and components location

1. Боковая крышка аварийной площадки [LH]
2. Нижняя панель аварийного щитка

3. Боковая крышка аварийной площадки [RH]
4. Защитная накладка в сборе

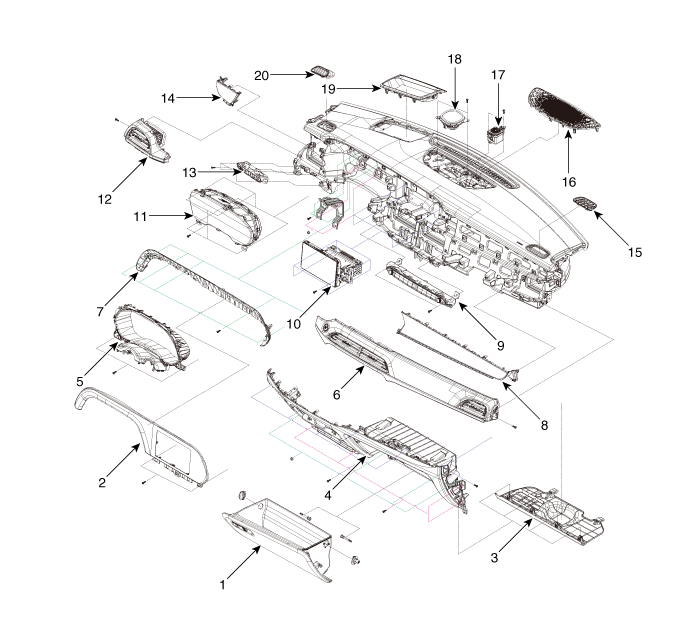

Компонент (2)

Hyundai Palisade. Components and components location

1. Перчаточный ящик
2. Передняя центральная панель.
3. Аварийная площадка под крышкой
4. Центральная панель аварийной площадки
5. Кластерная лицевая панель
6. Украшение центра аварийной площадки
7. Задняя центральная панель.
8. Украшение Crash pad [RH]
9. Аудио клавиатура в сборе
10. Головное устройство АВН

11. Сборка кластера
12. Боковой вентиляционный канал в сборе [LH]
13. Нижний переключатель аварийной площадки в сборе
14. Украшение Crash pad [LH]
15. Форсунка бокового дефростера в сборе [правая]
16. Решетка центрального динамика в сборе
17. Группа громкоговорителей в сборе
18. Передний центральный динамик в сборе
19. Крышка проекционного дисплея
20. Форсунка бокового дефростера в сборе [LH]
