Краш-пад Гарнир

Компоненты и расположение компонентов

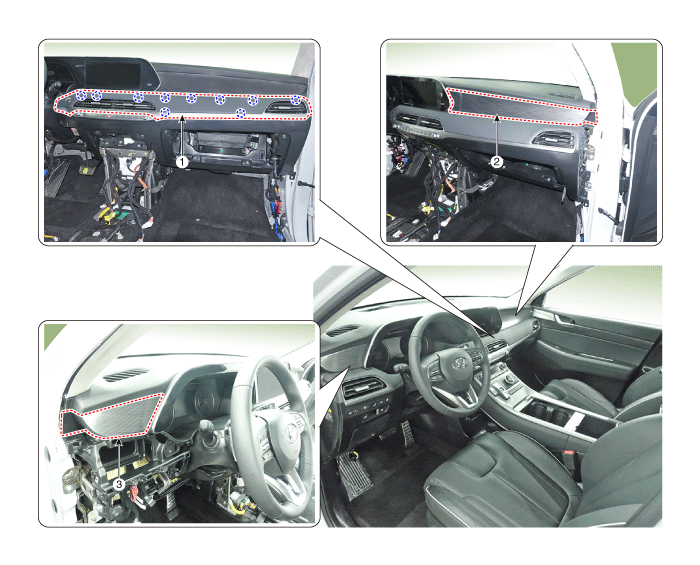

Расположение компонента

1. Украшение центра аварийной площадки 3. Украшение Crash pad [LH]

2. Украшение Crash pad [RH]

Процедуры ремонта

Замена

[Украшение центра аварийной площадки]

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите боковую крышку аварийной подушки [RH]. (См. Crash pad — «Боковая крышка Crash pad»)
2. 2

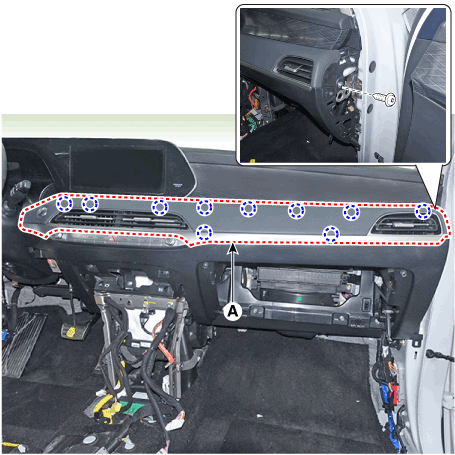

   Ослабьте крепежные винты и снимите центральную декоративную накладку (А).



3. 3

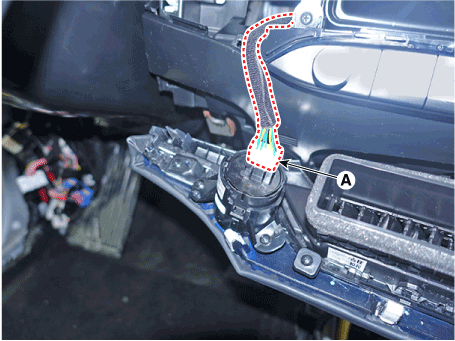

   Разъедините разъем кнопки запуска (А).



4. 4
   Для установки выполните процедуру удаления в обратном порядке.

   Замените все поврежденные зажимы (или фиксаторы штифтового типа). Убедитесь, что разъем подключен правильно.

[Украшение аварийной площадки LH]

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите заднюю центральную панель. (См. Crash pad — «Центральная панель»)
2. 2

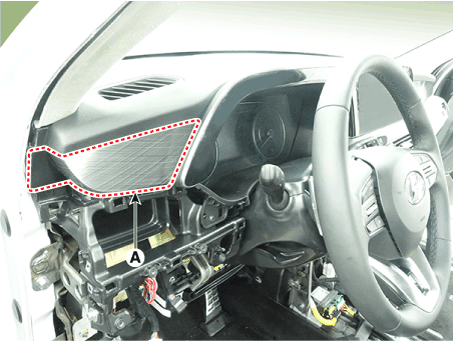

   С помощью плоской отвертки снимите декоративную накладку [LH] (A).



3. 3
   Для установки выполните процедуру удаления в обратном порядке.

   Замените все поврежденные зажимы (или фиксаторы штифтового типа).

[Украшение аварийной площадки RH]

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите заднюю центральную панель. (См. Crash pad — «Центральная панель»)
2. 2
   Снимите центральную декоративную накладку аварийной подушки. (См. Crash pad - «Украшение Crash pad»)
3. 3

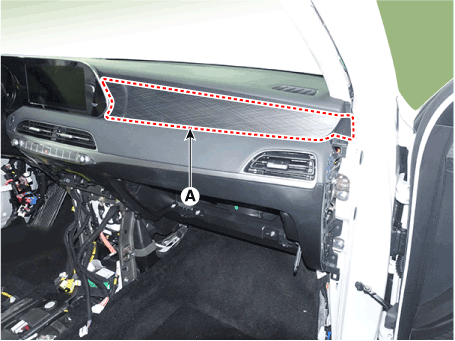

   С помощью плоской отвертки снимите декоративную накладку [RH] (A).



4. 4
   Для установки выполните процедуру удаления в обратном порядке.

   Замените все поврежденные зажимы (или фиксаторы штифтового типа).
