Центральная панель аварийной площадки

Компоненты и расположение компонентов

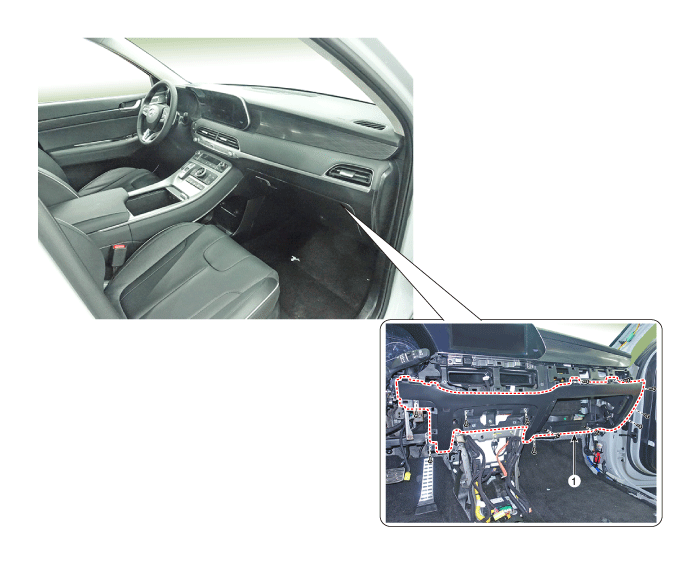

Расположение компонента

Процедуры ремонта

Замена

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1

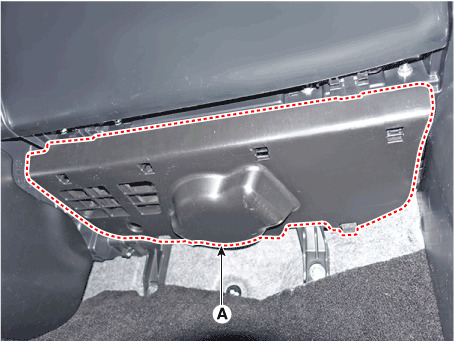

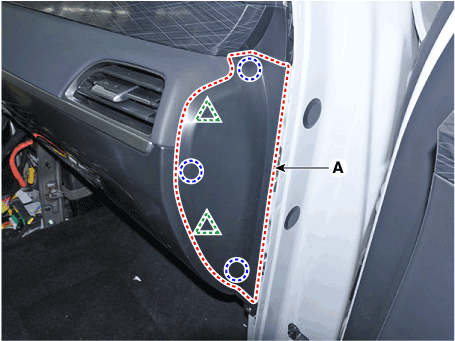

   Используя отвертку с плоским наконечником или съемник, снимите боковую панель безопасности. крышка [правая] (A).



2. 2
   Снимите защитную накладку под крышкой (A).



3. 3
   Снимите напольную консоль. (См. Консоль пола — «Сборка консоли пола»)
4. 4
   Снимите боковую отделку капота. (См. Отделка салона — «Боковая отделка капота»)
5. 5
   Снимите перчаточный ящик. (См. Crash Pad - «Перчаточный ящик»)
6. 6
   Снимите нижнюю панель Crash Pad. (См. Crash Pad — «Нижняя панель Crash Pad»)
7. 7
   Снимите центральную декоративную накладку аварийной подушки. (См. Crash pad - «Украшение Crash pad»)
8. 8
   Снимите клавиатуру AVN в сборе. (См. Электрическая система кузова — «Клавиатура AVN»)
9. 9

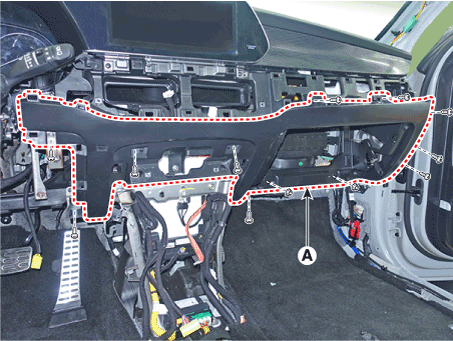

   Ослабьте крепежные винты, гайки, болт и снимите центральную часть подушки безопасности. панель (А).



10. 10

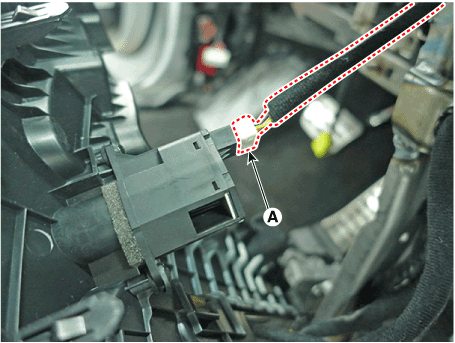

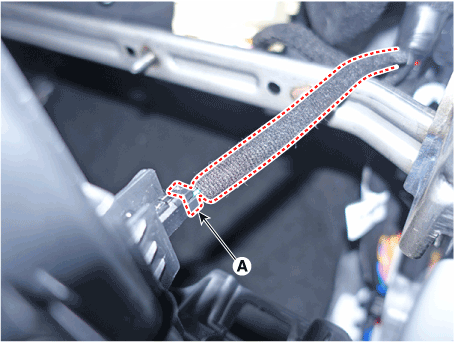

    Нажмите на стопорный штифт и отсоедините разъем автомобильного датчика (A).



11. 11

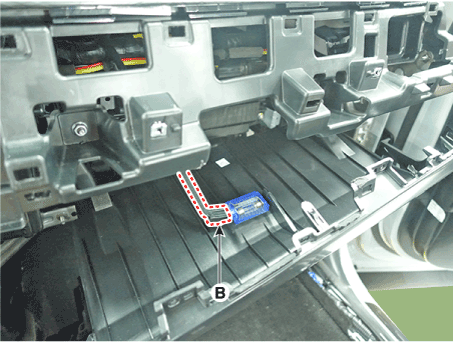

    Разъедините разъем выключателя освещения перчаточного ящика (А) и лампу освещения перчаточного ящика. соединитель (В).





12. 12
    Для установки выполните процедуру удаления в обратном порядке.

    Замените все поврежденные зажимы (или фиксаторы штифтового типа). Убедитесь, что разъем подключен правильно.
