Hyundai Palisade: защитная накладка / кожух рулевой колонки

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Аварийная площадка / Панель кожуха рулевой колонки

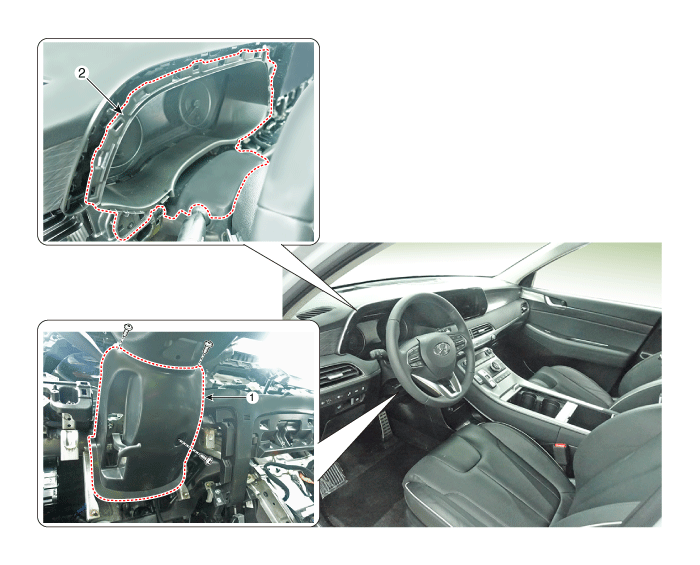

Компоненты и расположение компонентов

Расположение компонента

Hyundai Palisade. Components and components location

1. Нижний кожух рулевой колонки панель

2. Верхний кожух рулевой колонки панель

Процедуры ремонта

Замена

[Верхняя панель кожуха рулевой колонки]

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	Наденьте перчатки, чтобы не поранить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите переднюю центральную панель. (См. Crash Pad — «Центральная панель»)

2.	Снимите нижнюю панель аварийной подушки. (См. Crash Pad — «Нижняя панель Crash Pad»)

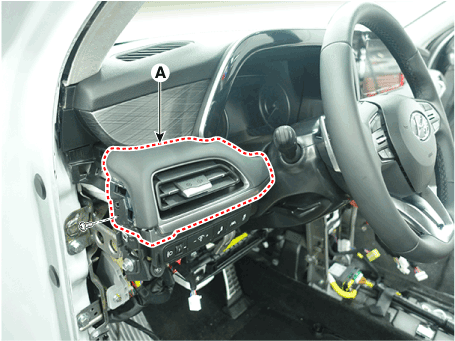

3.	Ослабьте крепежные винты и снимите боковой вентиляционный канал [LH] (A).

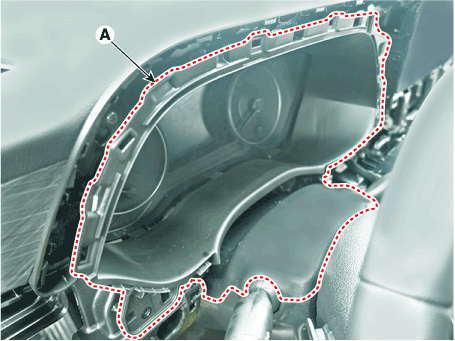

4.	Отверните болты крепления и снимите верхний кожух рулевой колонки. панель (А).

Для установки выполните процедуру удаления в обратном порядке.

•	Замените все поврежденные зажимы (или фиксаторы штифтового типа).

[Нижняя панель кожуха рулевой колонки]

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	Наденьте перчатки, чтобы не поранить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите нижнюю панель аварийной подушки. (См. Crash Pad — «Нижняя панель Crash Pad»)

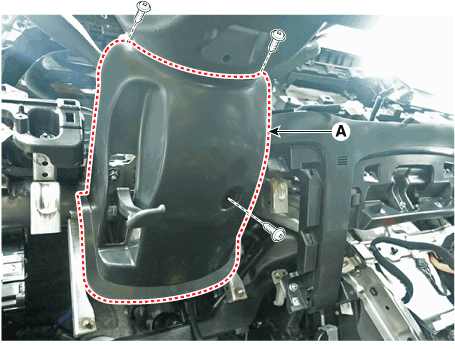

2.	Ослабьте крепежные винты, повернув руль влево вправо и снимите нижнюю панель кожуха рулевой колонки (А).

Для установки выполните процедуру удаления в обратном порядке.

•	Замените все поврежденные зажимы (или фиксаторы штифтового типа).
