Hyundai Palisade: Система газораспределения / Расположение узлов и компонентов

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Механическая система двигателя / Система синхронизации / Компоненты и расположение компонентов

Компоненты

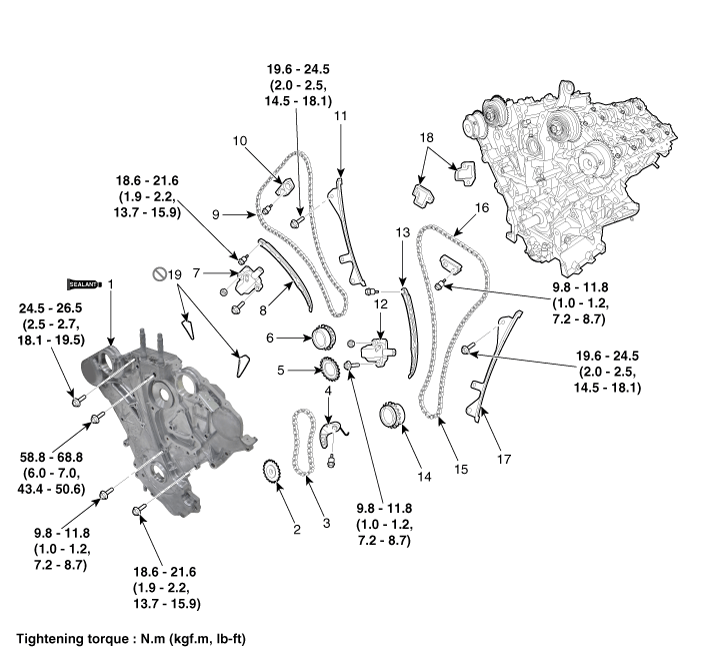

Hyundai Palisade. Components and components location

1. Крышка цепи ГРМ
2. Звездочка масляного насоса
3. Цепь масляного насоса
4. Узел натяжителя масляного насоса
5. Звездочка масляного насоса коленчатого вала
6. Звездочка правой цепи коленчатого вала
7. Автоматический натяжитель правой цепи ГРМ.
8. Правый рычаг натяжителя цепи привода ГРМ.
9. Цепь ГРМ правая
10. Правый кулачок цепи ГРМ к направляющей кулачка

11. Правая направляющая цепи привода ГРМ.
12. Левый автоматический натяжитель цепи ГРМ
13. Левый рычаг натяжителя цепи ГРМ
14. Звездочка левой цепи коленчатого вала
15. Левая цепь ГРМ
16. Левый кулачок цепи ГРМ к направляющей кулачка
17. Левая направляющая цепи ГРМ
18. Адаптер натяжителя
19. Прокладка
