Hyundai Palisade: система газораспределения / приводной ремень

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Механическая система двигателя / Система синхронизации / Приводной ремень

Процедуры ремонта

Снятие и установка

•	Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем. (пол под крышкой, топливный фильтр, топливный бак и канистра) при подъем автомобиля с помощью подъемника. (См. раздел «Общая информация» — «Точки подъема и опоры»)

1.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

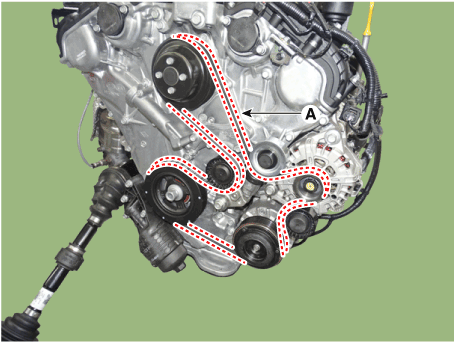

Чтобы ослабить натяжение, поверните натяжитель приводного ремня против часовой стрелки. затем снимите приводной ремень (А).

Hyundai Palisade. Repair procedures

•

Установите приводной ремень в следующем порядке:

Демпферный шкив коленчатого вала → Шкив компрессора кондиционера → Натяжной ролик Шкив → шкив генератора → натяжной шкив → водяной насос шкив → шкив автоматического натяжителя приводного ремня.

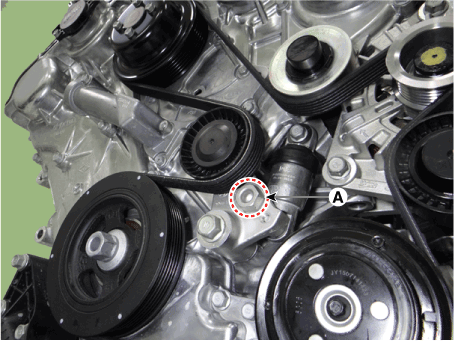

Поверните рычаг автоматического натяжителя, повернув автоматический натяжитель бобышку рычага (A) против часовой стрелки с помощью гаечного ключа. После установка приводного ремня на ролик автоматического натяжителя, медленно отпустите рычаг автоматического натяжителя.

Hyundai Palisade. Repair procedures

3.	Установите в порядке, обратном снятию.

осмотр

Проверьте ремень на техническое обслуживание и V-образную часть на наличие ненормального износа. При необходимости замените.

•	Не сгибайте, не скручивайте и не выворачивайте приводной ремень наизнанку.

•	Не допускайте контакта приводного ремня с маслом, водой и пар.

Визуально проверьте ремень на наличие чрезмерного износа, потертых шнуров и т. д.

При обнаружении любого дефекта замените приводной ремень.

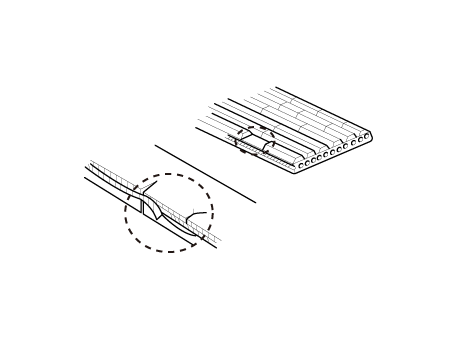

•	Трещины на ребре ремня считаются допустимыми. Если на ремне отсутствуют куски ребер, его следует заменить.
