Hyundai Palisade: система газораспределения / демпферный шкив коленчатого вала

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Механическая система двигателя / Система синхронизации / Демпферный шкив коленчатого вала

Процедуры ремонта

Снятие и установка

•	Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем. (пол под крышкой, топливный фильтр, топливный бак и канистра) при подъем автомобиля с помощью подъемника. (См. раздел «Общая информация» — «Точки подъема и опоры»)

1.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

2.	Снимите правое переднее колесо. (См. Система подвески — «Колесо»)

3.	Снимите приводной ремень. (См. Система синхронизации - «Приводной ремень»)

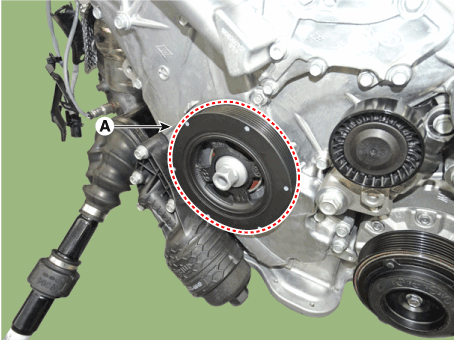

Снимите демпферный шкив коленчатого вала (А).

Момент затяжки :

421,7–431,5 Н·м (43,0–44,0 кгс·м, 311,0–318,3 фунт-фут)

Hyundai Palisade. Repair procedures

Существует два способа удержания зубчатого венца при установке. или снять демпферный шкив коленвала.

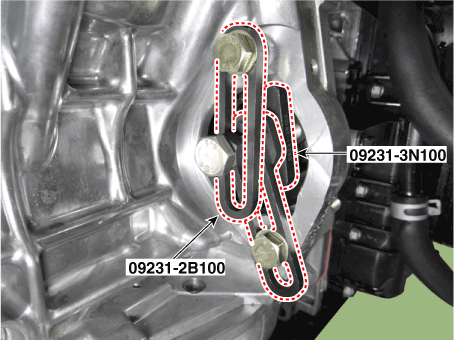

•	Установите SST (09231-2B100, 09231-3N100) для удержания зубчатый венец после снятия стартера.

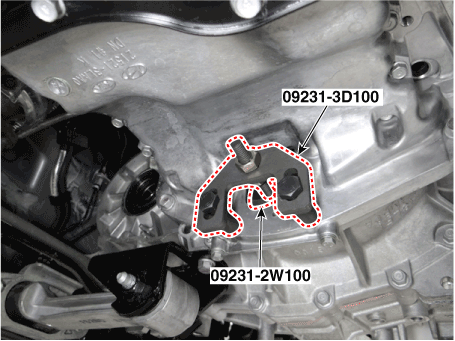

•	Установите SST (09231-3D100, 09231-2W100), чтобы удерживать зубчатый венец после снятия пылезащитного кожуха.

1)	Снимите передний глушитель. [2WD тип] (См. Система впуска и выпуска — «Глушитель»)

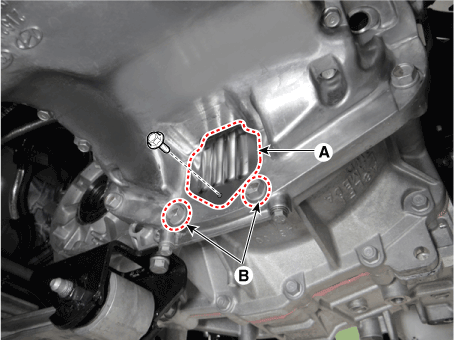

2)	Снимите пылезащитную крышку (А) в нижней части верхней масляный поддон и отверните два болта крепления коробки передач (Б).

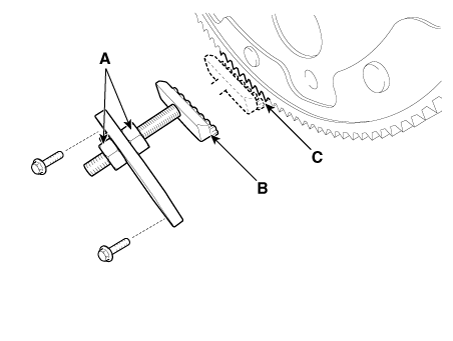

3)	Отрегулируйте длину гаек держателя (А) так, чтобы переднее место держателя (B) совпадает с кольцом шестерня (C) с рисунком зубьев.

4)	Затяните два болта крепления коробки передач в оригинальные смонтированные отверстия.

5)	Установите SST (09231-3D100, 09231-2W100), используя два болта крепления. Затяните болты и гайки держатель надежно.

5.	Установите в порядке, обратном снятию.
