Модуль шторной подушки безопасности (CAB)

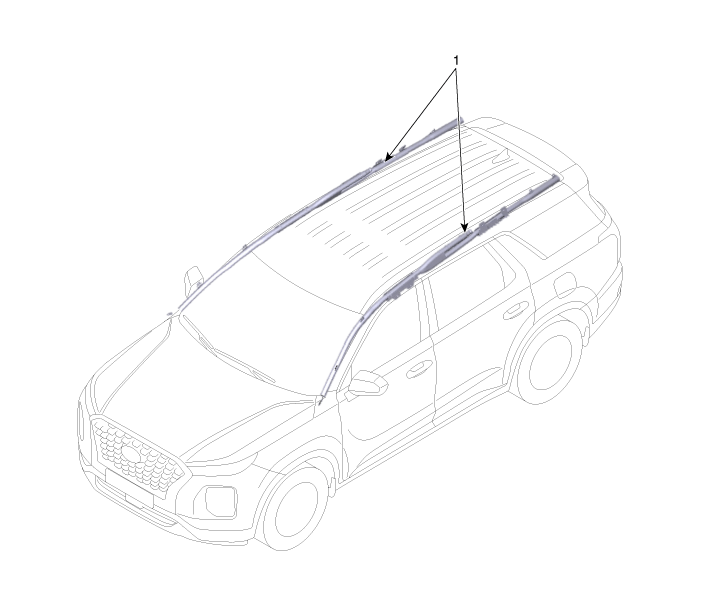

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательный кабель аккумулятора и подождите не менее 3 минут. перед началом работы.
2. 2
   Снимите обивку крыши в сборе. (См. Кузов — «Обшивка крыши в сборе»)
3. 3

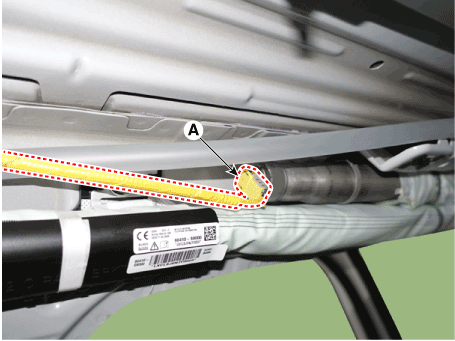

   Отсоедините разъем шторки безопасности (А).



4. 4

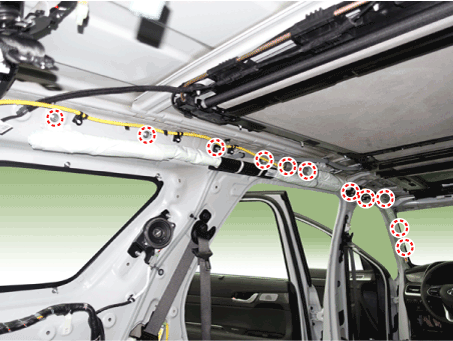

   После ослабления крепежных болтов и гаек снимите шторку безопасности.



Монтаж

1. 1
   Выключите зажигание.
2. 2
   Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут.
3. 3
   Затяните болты крепления шторки безопасности. Момент затяжки Болты: 7,8–11,8 Н·м Гайки: 3,9–5,9 Н·м

   Никогда не перекручивайте модуль подушки безопасности при его установке. Если модуль перекручен, модуль подушки безопасности может сработать ненормально.

4. 4
   Подсоедините разъем шторки безопасности.
5. 5
   Установите обивку крыши в сборе. (См. Кузов — «Обшивка крыши в сборе»)
6. 6
   Подсоедините отрицательный кабель аккумуляторной батареи.
7. 7
   После установки шторки безопасности (CAB) проверьте правильность работы системы: Включите зажигание; индикатор SRS должен загореться около шести секунд, а затем погаснет.
