Модуль подушки безопасности пассажира (PAB)

Компоненты и расположение компонентов

Компоненты

[левый руль]

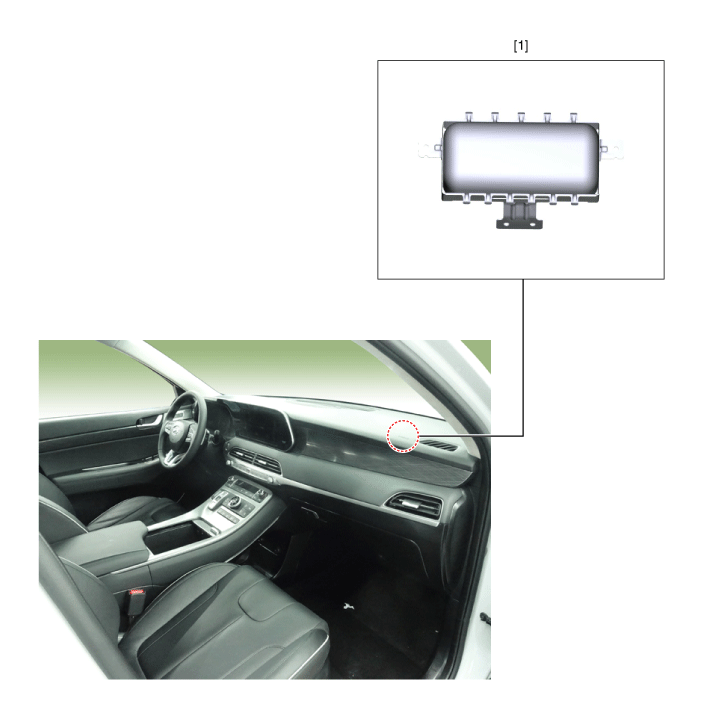

1. Подушка безопасности пассажира (PAB)

Описание и работа

Описание

Подушка безопасности пассажира (PAB) установлена ​​внутри подушки безопасности и защищает переднего пассажира в случае лобового столкновения. SRSCM определяет, если и когда развертывать PAB.

Никогда не пытайтесь измерить сопротивление цепи подушки безопасности. модуль (пиропатрон), даже если вы используете указанный тестер. Если сопротивление цепи измеряется тестером, случайно срабатывание подушки безопасности может привести к серьезной травме.

Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательный кабель аккумулятора и подождите не менее трех минут. перед началом работы.
2. 2
   Снимите корпус перчаточного ящика. (См. Кузов — «Корпус перчаточного ящика»)
3. 3

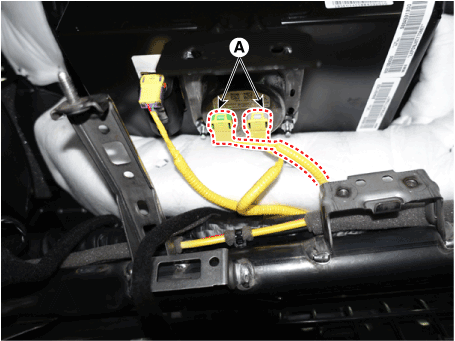

   Отсоедините разъем подушки безопасности пассажира (А).



4. 4
   Снимите основную защитную накладку. (См. раздел «Кузов» — «Главная аварийная подушка в сборе»)

   Замените аварийную накладку, поврежденную во время работы PAB. развернут.

5. 5
   Ослабьте крепежный болт и снимите РАВ.



   Снятый модуль подушки безопасности следует хранить в чистом, сухое место с поднятой подушкой безопасности.

Монтаж

1. 1
   Отсоедините отрицательный кабель аккумуляторной батареи от аккумуляторной батареи и подождите не менее за три минуты до начала работы.
2. 2

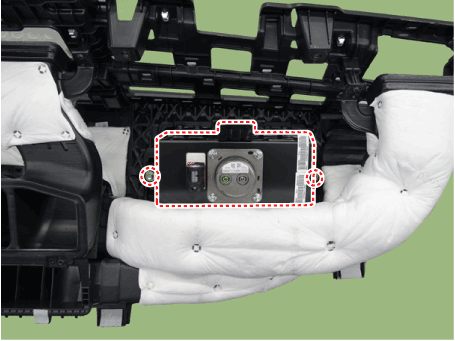

   Поместите подушку безопасности пассажира на защитную подушку и затяните болты крепления подушки безопасности (А).

   Момент затяжки : 3,9–5,9 Н·м



3. 3
   Установите основную защитную накладку. (См. раздел «Кузов» — «Главная аварийная подушка в сборе»)
4. 4
   Затяните болты крепления подушки безопасности пассажира, а затем подсоедините разъем жгута подушки безопасности.

   Момент затяжки : 8,8–10,8 Н·м

5. 5
   установить корпус перчаточного ящика (Reper Body - "Перчаточный ящик")
6. 6
   Снова подсоедините кабель аккумулятора (-)
7. 7
   После установки подушки безопасности пассажира проверьте правильность работы системы: Включите зажигание; индикатор SRS должен загореться около шести секунд, а затем погаснет.
