Модуль подушки безопасности водителя (DAB) и часовая пружина

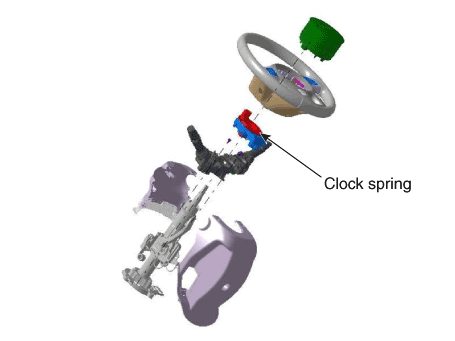

Компоненты и расположение компонентов

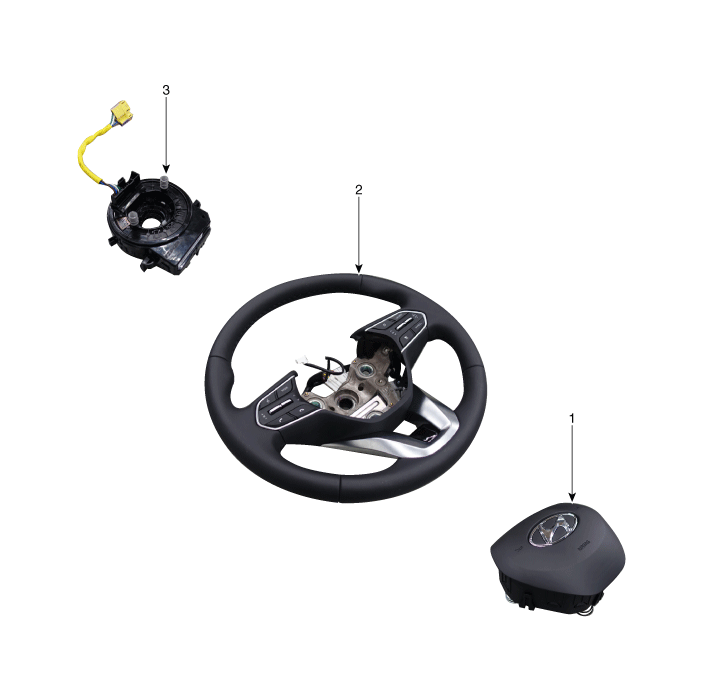

Компоненты

1. Подушка безопасности водителя (DAB) 2. Рулевое колесо

3. Часовая пружина

Описание и работа

Описание

Подушка безопасности водителя (DAB) установлена ​​в рулевом колесе и электрически подключен к SRSCM через часовую пружину. Он защищает водителя, развертывая подушки безопасности при лобовом столкновении. SRSCM определяет развертывание Подушка безопасности водителя (DAB).

Никогда не пытайтесь измерить сопротивление цепи подушки безопасности. модуль (пиропатрон), даже если вы используете указанный тестер. Если сопротивление цепи измеряется тестером, случайно срабатывание подушки безопасности может привести к серьезной травме.

Процедуры ремонта

осмотр

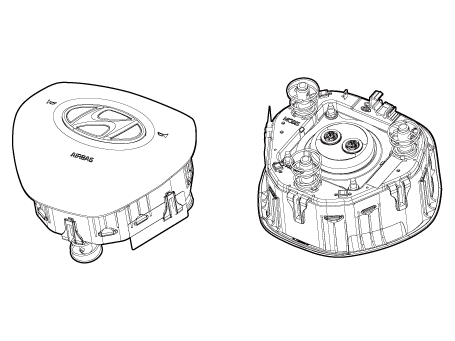

Подушка безопасности водителя (DAB) Если во время следующей проверки будут обнаружены какие-либо неподходящие детали, замените модуль подушки безопасности на новый.

Никогда не пытайтесь измерить сопротивление цепи подушки безопасности. модуль (пиропатрон), даже если вы используете указанный тестер. Если сопротивление цепи измеряется тестером, случайно срабатывание подушки безопасности может привести к серьезной травме.

1. 1
   Проверьте покрытие колодки на наличие вмятин, трещин или деформации.
2. 2
   Проверьте модуль подушки безопасности на наличие вмятин, трещин или деформации.
3. 3
   Проверьте крюки и разъемы на наличие повреждений, клеммы на деформацию и жгут для бинтов.
4. 4
   Проверьте корпус газогенератора подушки безопасности на наличие вмятин, трещин или деформаций.



5. 5
   Если во время осмотра будут обнаружены какие-либо неподходящие детали, замените часы. весной с новым.
6. 6
   Проверьте разъемы и защитную трубку на наличие повреждений, клеммы на деформацию.





Часовая весна

Удаление

1. 1
   Установите передние колеса прямо.
2. 2
   Отсоедините отрицательный кабель аккумулятора и подождите не менее трех минут. перед началом работы.
3. 3

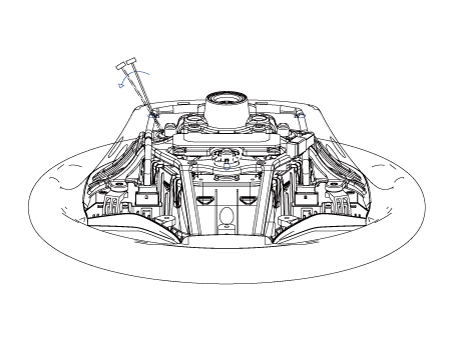

   Вставьте плоский инструмент (Ø5 мм) в направляющее отверстие, расположенное в нижней части рулевой рейки. колесо и нажмите на крепежный штифт DAB.



4. 4
   Вставьте плоский инструмент (Ø5 мм) в направляющее отверстие, расположенное слева/справа от рулевое колесо и нажмите на крепежный штифт DAB.

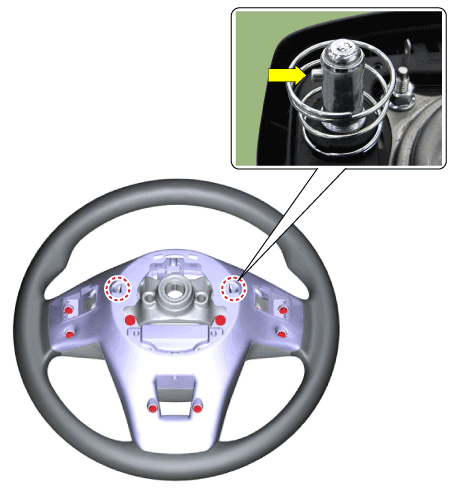

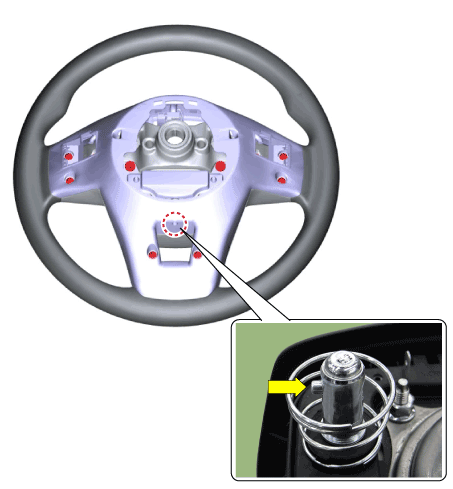

   Вставив инструмент (А), нажмите на крепление DAB. штифт (B) в направлении стрелки, как показано на рисунке ниже.

5. 5

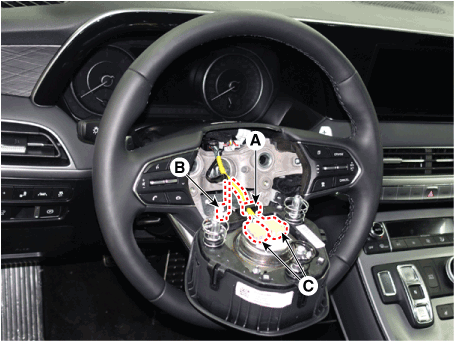

   Освободите фиксатор разъема (A), затем отсоедините разъем DAB. (C) и разъем звукового сигнала (B).



6. 6
   Снимите рулевое колесо. (См. Система рулевого управления — «Рулевая колонка и вал»)
7. 7
   Ослабьте панель кожуха рулевой колонки. (См. Кузов — «Панель кожуха рулевой колонки»)
8. 8

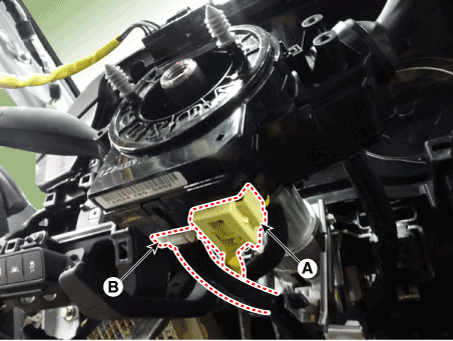

   Отсоедините часовую пружину (А) и разъем звукового сигнала (В), затем снимите часовая пружина.



Монтаж

1. 1
   Установите передние колеса прямо.
2. 2
   Выключите зажигание.
3. 3
   Отсоедините отрицательный кабель аккумуляторной батареи от аккумуляторной батареи и подождите, пока не менее чем за три минуты до начала работы.
4. 4
   Подсоедините разъем жгута часовой пружины и разъем жгута звукового сигнала к часовой пружине.
5. 5

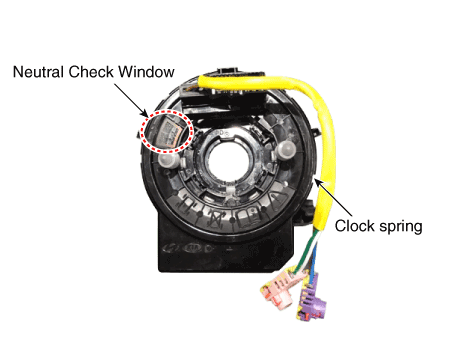

   Заводская настройка часовой пружины — нейтральная.

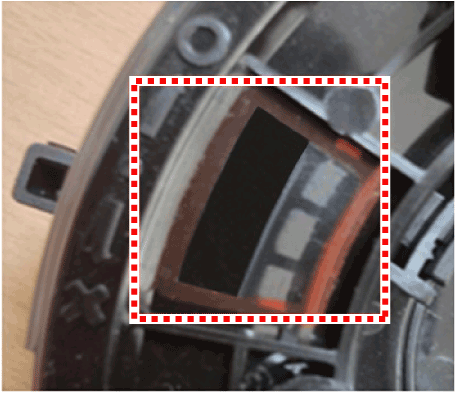

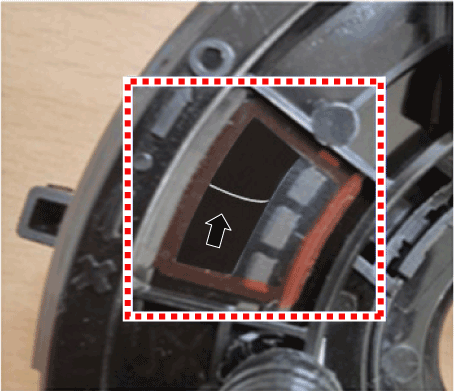

   1. Если белый кабель виден через отметку «10 часов» изделия Нейтральное контрольное окно, тогда пружина находится в нейтральном положении.
   2. Если белый кабель не виден через отметку «10 часов» изделия Нейтральное положение Проверьте окно, затем вручную отрегулируйте настройку до нейтрального значения.

   Нейтральное контрольное окно: нормальное	Нейтральное контрольное окно: неисправность
   Белый кабель виден через контрольное окно нейтрали на 10 часов	Белый кабель не виден через контрольное окно нейтрали на 10 часов

6. 6
   Процедура ручной установки нейтрального положения часовой пружины.

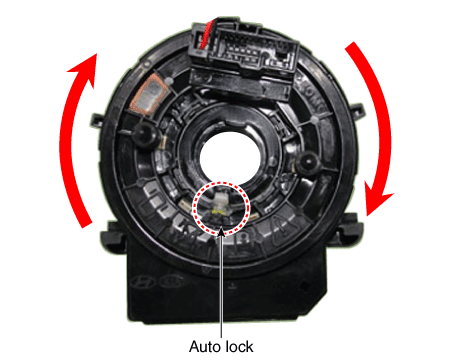

   1. Нажмите кнопку Auto Lock в положении «6 часов» и поверните по часовой стрелке на 3 оборота.

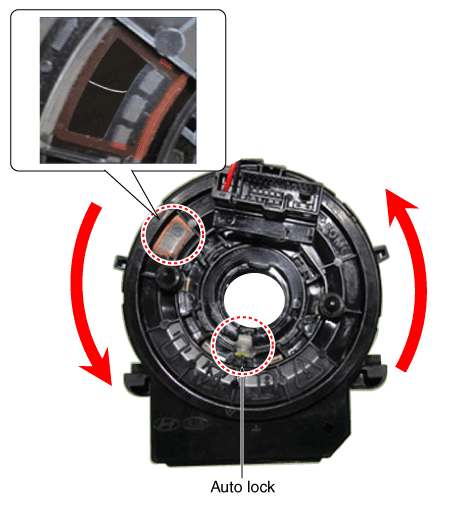

   2. Нажмите кнопку Auto Lock в положении «6 часов» и поверните против часовой стрелки. 3 оборота.
   3. Если белый кабель виден через 10-часовую нейтраль, проверьте Окно, то пружина устанавливается в нейтральное положение.



7. 7
   Установите кожух рулевой колонки и рулевое колесо. (См. Система рулевого управления — «Рулевая колонка и вал»)
8. 8
   Подсоедините разъем модуля подушки безопасности водителя (DAB) и разъем звукового сигнала, затем установите модуль подушки безопасности водителя (DAB) на рулевое колесо.
9. 9
   Подсоедините отрицательный кабель аккумуляторной батареи.
10. 10
    После установки подушки безопасности убедитесь в правильности работы системы:

    • Включите зажигание; индикатор SRS должен быть включенным примерно на шесть секунд, а затем погаснуть.
    • Убедитесь, что кнопка звукового сигнала работает.
