Описание и работа

Описание и работа

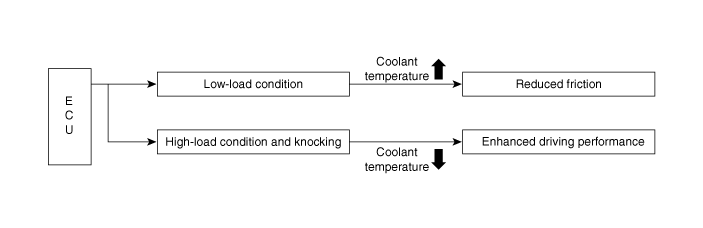

Электрический термостат (ECT) Обзор Оптимальный контроль температуры охлаждающей жидкости в зависимости от условий движения
Hyundai Palisade. Description and operation

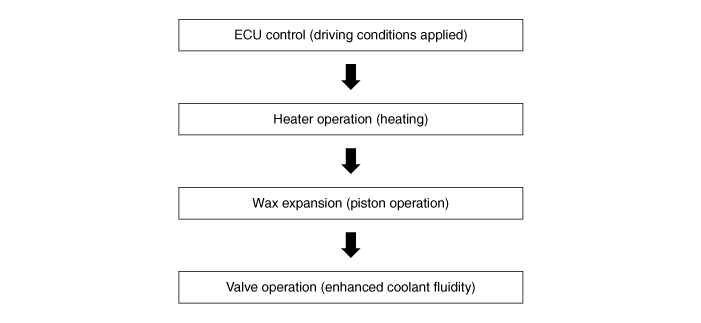

Принцип работы
Hyundai Palisade. Description and operation

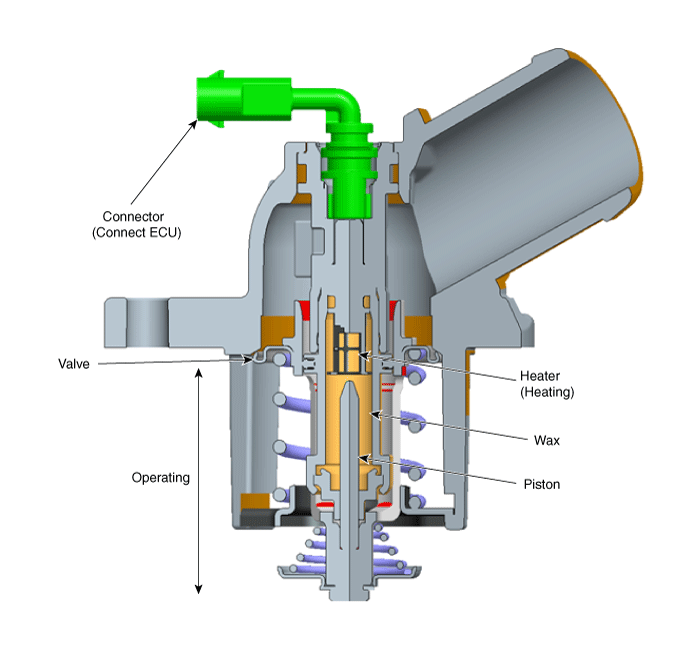

Электрический термостат (ECT) Структура
Hyundai Palisade. Description and operation

Процедуры ремонта

Удаление

Hyundai Palisade. Repair procedures
  • Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем. (пол под крышкой, топливный фильтр, топливный бак и канистра) при подъем автомобиля с помощью подъемника. (См. раздел «Общая информация» — «Точки подъема и опоры»)
Hyundai Palisade. Repair procedures
  • Снятие термостата может иметь неблагоприятные последствия, вызывая снижение эффективности охлаждения. Не снимайте термостат, даже если двигатель склонен к перегреву.
  1. Отсоедините отрицательную клемму аккумуляторной батареи.
  2. Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)
  3. Слейте охлаждающую жидкость двигателя. (См. Система охлаждения — «Охлаждающая жидкость»)

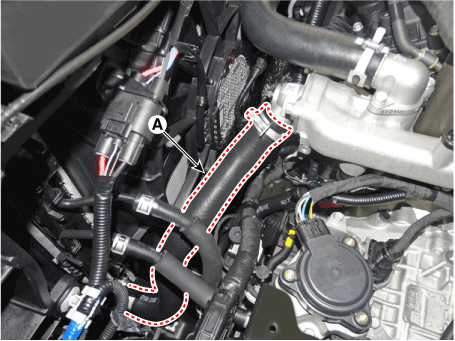

  4. Отсоедините нижний шланг радиатора (А).
    Hyundai Palisade. Repair procedures

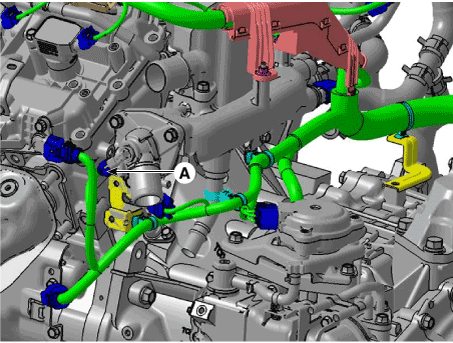

  5. Отсоедините разъем электрического термостата (ECT) (A).
    Hyundai Palisade. Repair procedures

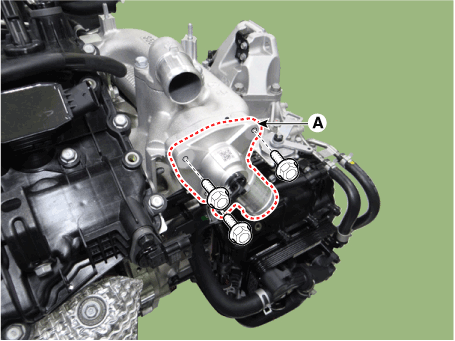

  6. Снимите электрический термостат (ECT) и впускной фитинг для воды в сборе. (А).

    Момент затяжки : 16,7–19,6 Н·м

    Hyundai Palisade. Repair procedures
  7. Установите в порядке, обратном снятию.
  8. Залейте охлаждающую жидкость двигателя. (См. Система охлаждения — «Охлаждающая жидкость»)
  9. Запустите двигатель и проверьте наличие утечек.
  10. Перепроверьте уровень охлаждающей жидкости.

осмотр

  1. Погрузите термостат в воду, нагретую до температуры выше 95 °C, затем нагрейте в течение не менее 3 минут для проверки подъема клапана.
    Hyundai Palisade. Repair procedures
    Hyundai Palisade. Repair procedures

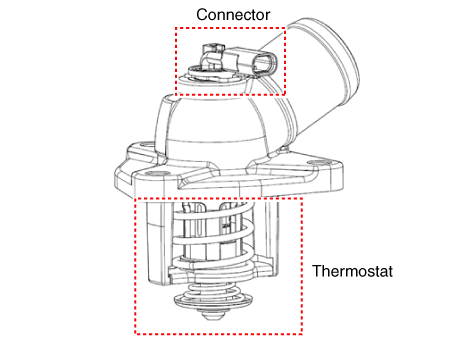

    • Не погружайте соединительную часть.
  2. Проверьте температуру открытия клапана. Температура открытия клапана: 100 ± 2 ° С (212 ± 3,6 ° F) Температура полного открытия: 113 °C Если температура открытия клапана не соответствует указанной, замените термостат.
  3. Проверьте подъем клапана.

    Подъем клапана: 8 мм (0,3150 дюйма) или более при 113 °C

    Если подъем клапана не соответствует указанному, замените термостат.

Поиск неисправностей

Поиск неисправностей

Симптом неисправности Вероятная причина Средство
Утечка охлаждающей жидкости
  • От прокладки термостата
 Проверьте крепежные болты
  • Проверить момент затяжки болтов крепления
  • Затяните болты и снова проверьте герметичность.
Проверьте прокладку на наличие повреждений
  • Проверьте прокладку или уплотнение на наличие повреждений
  • Замените прокладки и используйте термостат повторно.
Чрезмерное охлаждение
  • Низкая производительность отопителя (выдувается холодный воздух)
  • Термометр показывает «НИЗКИЙ»
 Визуально проверьте после снятия крышки радиатора.
  • Недостаточное количество охлаждающей жидкости или утечка.
  • После доливки охлаждающей жидкости повторите проверку.
Проверка GDS и запуск двигателя
  • Проверьте коды неисправности
  • Проверьте соединение муфты вентилятора или двигателя вентилятора.
※ Если муфта вентилятора всегда подключена, на холостом ходу будет слышен шум.
  • Проверьте датчик охлаждающей жидкости двигателя, проводку и разъемы.
  • Замените компоненты.
Снимай термостат и смотри
  • Проверьте, нет ли пыли или стружки в клапане термостата.
  • Проверьте прилегание термостата.
  • Очистите клапан термостата и используйте термостат повторно.
  • Замените термостат, если он не работает должным образом.
Чрезмерно нагревается
  • Двигатель перегрет
  • Термометр показывает «HI»
 Визуально проверьте после снятия крышки радиатора.
  • Недостаточное количество охлаждающей жидкости или утечка. ※Будьте осторожны при снятии крышки радиатора перегретого транспортное средство.
  • Проверьте воздух в системе охлаждения.
  • После доливки охлаждающей жидкости повторите проверку.
  • Проверьте прокладки головки блока цилиндров на наличие повреждений и затяжку. момент затяжки болтов крепления.
Проверка GDS и запуск двигателя
  • Проверьте коды неисправности
  • Проверьте работу двигателя вентилятора при изменении температуры.
  • Проверьте, не проскальзывает ли муфта вентилятора.
  • Проверьте прилегание водяного насоса и наличие повреждений рабочего колеса.
  • Проверьте датчик охлаждающей жидкости двигателя, проводку и разъемы.
  • Проверьте двигатель вентилятора, реле и разъем.
  • Замените муфту вентилятора, если она не работает должным образом.
  • Замените водяной насос, если он не работает должным образом.
Погрузите термостат в кипящую воду и осмотрите.
  • После снятия термостата проверьте его работу. ※ Убедитесь, что термостат открывается при температуре открытия клапана.
  • Замените термостат, если он не работает должным образом.
