Hyundai Palisade: Система охлаждения / Водяной насос

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Механическая система двигателя / Система охлаждения / Помпа

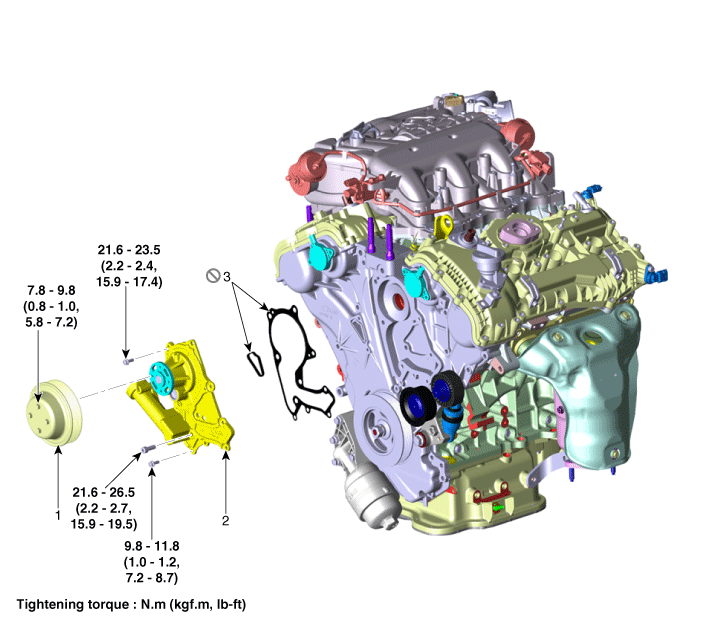

Компоненты и расположение компонентов

Компоненты

Hyundai Palisade. Components and components location

1. Шкив водяного насоса
2. Водяной насос

3. Прокладка водяного насоса

Процедуры ремонта

Удаление

•	Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем. (пол под крышкой, топливный фильтр, топливный бак и канистра) при подъем автомобиля с помощью подъемника. (См. раздел «Общая информация» — «Точки подъема и опоры»)

1.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

2.	Слейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость»)

3.	Снимите приводной ремень. (См. Система синхронизации - «Приводной ремень»)

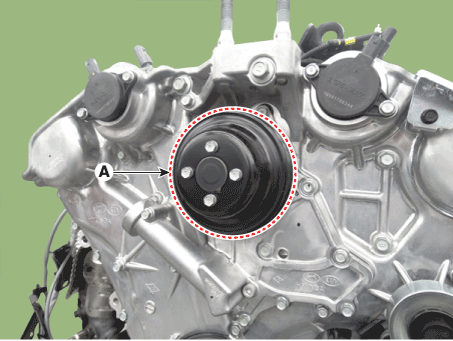

4.	Снимите шкив водяного насоса (А).

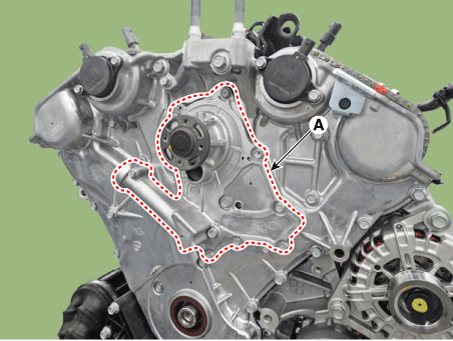

5.	Снимите водяной насос (А) и прокладки.

осмотр

1.	Проверьте каждую деталь на наличие трещин, повреждений или износа и замените охлаждающую жидкость. насос в сборе при необходимости.

2.	Проверьте подшипник на наличие повреждений, необычного шума и медленного вращения. и при необходимости замените узел насоса охлаждающей жидкости.

Проверьте на утечку охлаждающей жидкости. Если охлаждающая жидкость вытекает из отверстия, уплотнение повреждено. Замените насос охлаждающей жидкости в сборе.

•	Небольшое просачивание из выпускного отверстия является нормальным явлением.

Монтаж

Помпа

Установите водяной насос (А) с новыми прокладками.

Hyundai Palisade. Repair procedures

•	Очистите контактную поверхность перед сборкой.

•	Всегда используйте новые прокладки.

•	Всегда используйте новый уплотнительный болт (болт B).

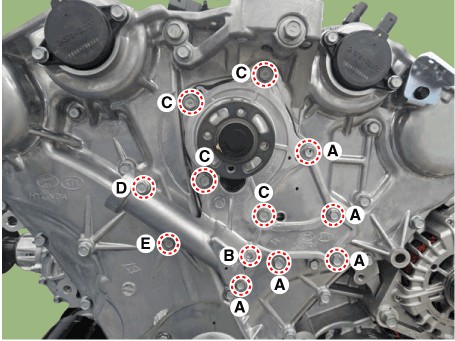

Момент затяжки

A (5EA): 9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

B (1EA): 21,6–26,5 Н·м (2,2–2,7 кгс·м, 15,9–19,5 фунт-фут) - (Не использовать повторно)

C (4EA): 21,6–23,5 Н·м (2,2–2,4 кгс·м, 15,9–17,4 фунт-фут)

D (1EA): 9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

E (1EA): 9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

Установите шкив водяного насоса (А).

Момент затяжки :

7,8–9,8 Н·м (0,8–1,0 кгс·м, 5,8–7,2 фунт·фут)

Hyundai Palisade. Repair procedures

3.	Установите в порядке, обратном снятию.

4.	Заполните радиатор охлаждающей жидкостью. (См. Система охлаждения — «Охлаждающая жидкость»)

5.	Запустите двигатель и проверьте наличие утечек.

6.	Перепроверьте уровень охлаждающей жидкости.

Поиск неисправностей

Симптом неисправности

Вероятная причина

Средство

Утечка охлаждающей жидкости

•	Из сливного отверстия водяного насоса

Визуально проверьте

•	Проверьте герметичность примерно через 10 минут после прогрева.

•	Если охлаждающая жидкость продолжает течь, замените водяной насос.

•	Если утечка прекратится, повторно используйте водяной насос. (Не заменяйте насос с новым.)

•	Из прокладок или болтов

•	Проверьте затяжку болтов крепления водяного насоса.

•	Затяните болты крепления.

•	Проверьте повреждение прокладок или попадание пыли.

•	Замените прокладку и очистите от пыли.

•	С внешней поверхности водяного насоса

•	Проверьте материал водяного насоса на наличие трещин.

•	Дефект материала. При обнаружении трещин заменить воду. насос.

Шум

•	Из подшипников

•	От механических уплотнений

•	Помехи рабочего колеса

Осмотр с помощью стетоскопа

•	После запуска двигателя проверьте шум стетоскопом.

•	Если шума нет, используйте водяной насос повторно (не заменяйте его).

•	Если есть шум от водяного насоса, снимите привод ремень и перепроверьте.

Осмотр после снятия приводного ремня.

•	После снятия водяного насоса и приводного ремня проверьте уровень шума. снова.

•	Если есть шум, повторно используйте водяной насос. Проверьте другую линию привода части.

•	Если шума нет, замените водяной насос на новый.

Осмотр после снятия водяного насоса

•	После снятия водяного насоса и приводного ремня проверьте уровень шума. снова.

•	Если есть какие-либо помехи между ними, замените воду насос с новым.

Перегрев

•	Поврежденная крыльчатка

•	Свободное рабочее колесо

Свободное рабочее колесо

•	Крылья крыльчатки с коррозией

•	Проверьте охлаждающую жидкость двигателя.

•	Плохое качество охлаждающей жидкости / техническое обслуживание

•	Рабочее колесо отделено от вала

•	Замените водяной насос.
