Узел контроля температуры воды

Процедуры ремонта

Снятие и установка

Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем. (пол под крышкой, топливный фильтр, топливный бак и канистра) при подъем автомобиля с помощью подъемника. (См. раздел «Общая информация» — «Точки подъема и опоры»)

Во избежание повреждения осторожно отсоединяйте разъемы проводки, пока удерживая соединительную часть.

Пометьте все провода и шланги, чтобы избежать неправильного соединения.

1. 1
   Отсоедините отрицательную клемму аккумуляторной батареи.
2. 2
   Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)
3. 3
   Снимите воздуховод. (См. Система впуска и выпуска — «Воздухоочиститель»)
4. 4
   Отсоедините положительную клемму аккумуляторной батареи.
5. 5
   Снимите воздушный фильтр в сборе. (См. Система впуска и выпуска — «Воздухоочиститель»)
6. 6
   Снимите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумулятор»)
7. 7
   Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)
8. 8
   Слейте охлаждающую жидкость двигателя. (См. Система охлаждения — «Охлаждающая жидкость»)
9. 9

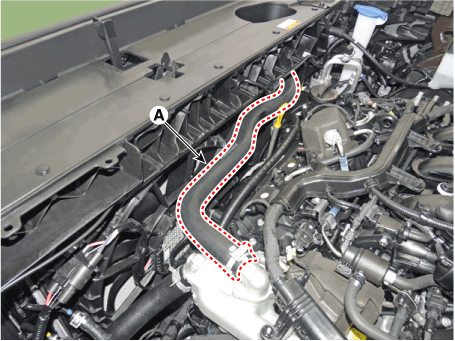

   Отсоедините верхний шланг радиатора (А).



10. 10

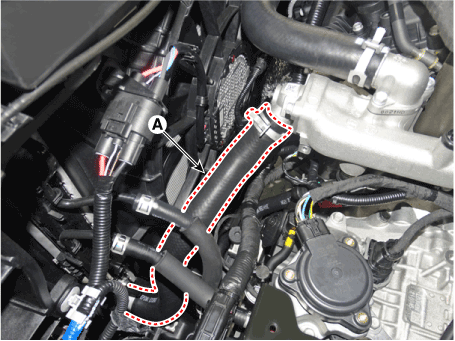

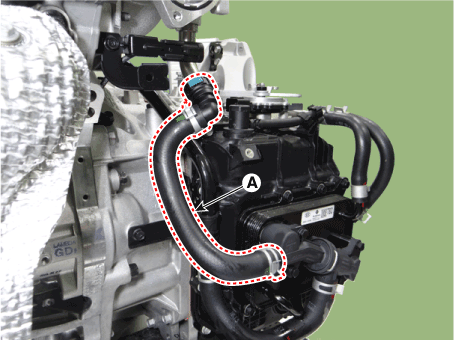

    Отсоедините нижний шланг радиатора (А).



11. 11

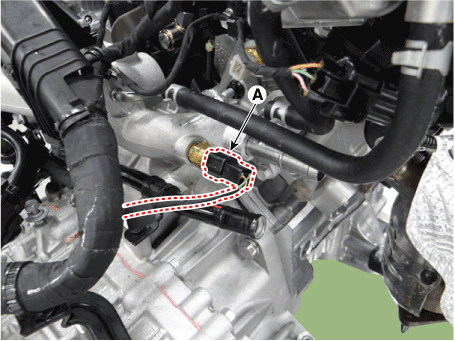

    Отсоедините разъем датчика температуры воды (А).



12. 12

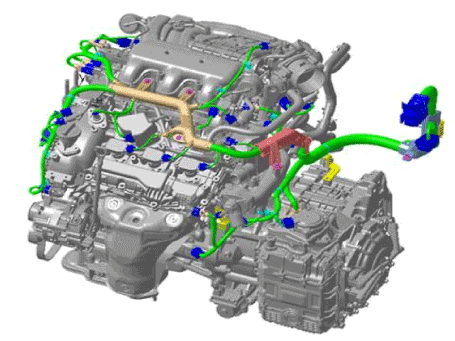

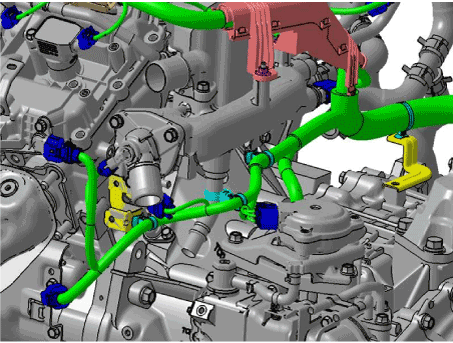

    Отсоедините разъемы и крепления жгута проводов управления и снимите защиты жгута проводов от блока управления температурой воды.





13. 13

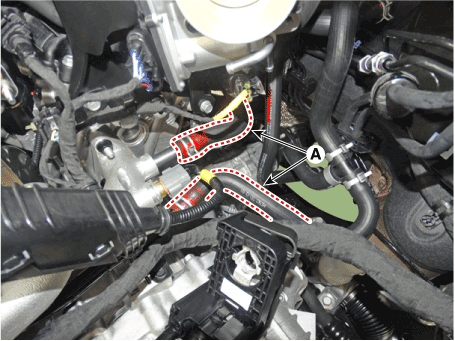

    Отсоедините шланги отопителя (А).



14. 14
    Отсоедините шланг подогревателя ATF (А).



15. 15

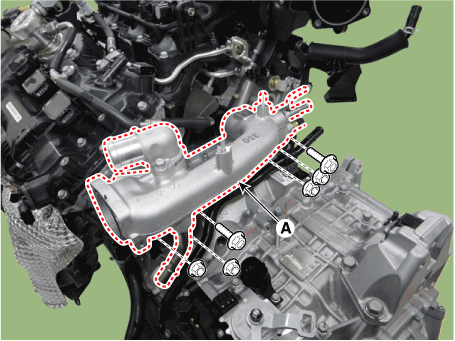

    Снимите блок управления температурой воды (А).

    Момент затяжки : 19,6–24 Н·м



16. 16

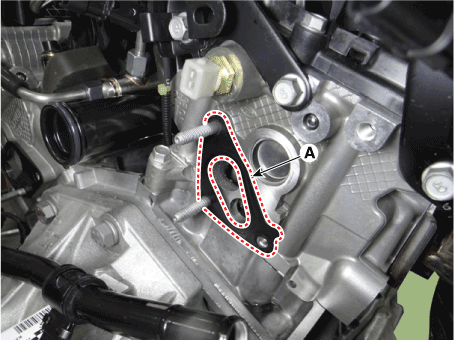

    Снимите прокладку узла регулятора температуры воды (А). [левый]

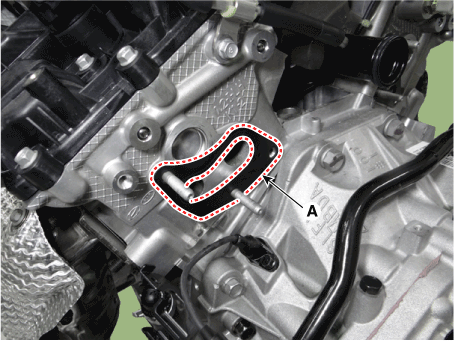

    [Правый]



    Всегда используйте новые прокладки.

17. 17
    Установите в порядке, обратном снятию.
18. 18
    Заполните радиатор охлаждающей жидкостью. (См. Система охлаждения — «Охлаждающая жидкость»)
19. 19
    Запустите двигатель и проверьте наличие утечек.
20. 20
    Перепроверьте уровень охлаждающей жидкости.

Залейте охлаждающую жидкость двигателя. Заполните радиатор и расширительный бачок охлаждающей жидкостью двигателя. Выпустить воздух из системы охлаждения. Запустите двигатель и дайте ему поработать, пока он не прогреется до вентилятор радиатора срабатывает 3-4 раза). Выключите двигатель. Проверить уровень в радиаторе и долить охлаждающую жидкость при необходимости. Это выпустит захваченный воздух из системы охлаждения. система. Плотно закройте крышку радиатора, затем снова запустите двигатель и проверьте для утечек. Перед сборкой блока управления температурой воды очистите штыри аккумулятора и кабельные клеммы наждачной бумагой и смазкой уплотнительное кольцо для предотвращения коррозии.

1. 1
   Снимите блок управления температурой воды.
2. 2
   Снимите расширительный бачок. (См. Система впуска и выпуска — «Расширительный бак»)
3. 3
   Снимите впускной коллектор. (См. Система впуска и выпуска — «Впускной коллектор»)
4. 4

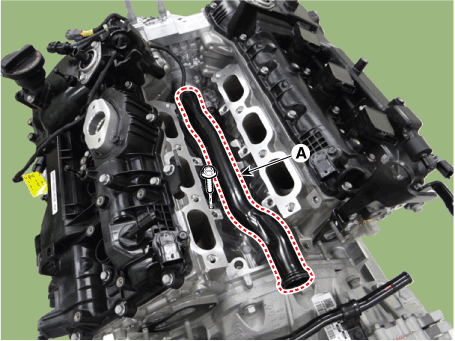

   Снимите центральную водяную трубу (А).

   Момент затяжки : 9,8–11,8 Н·м



   Не используйте повторно уплотнительное кольцо водопроводной трубы.

5. 5
   Установите в порядке, обратном снятию.
