Hyundai Palisade: Задний карданный вал в сборе / Задний карданный вал

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Карданный вал и ось / Задний приводной вал в сборе / Задний карданный вал

Компоненты и расположение компонентов

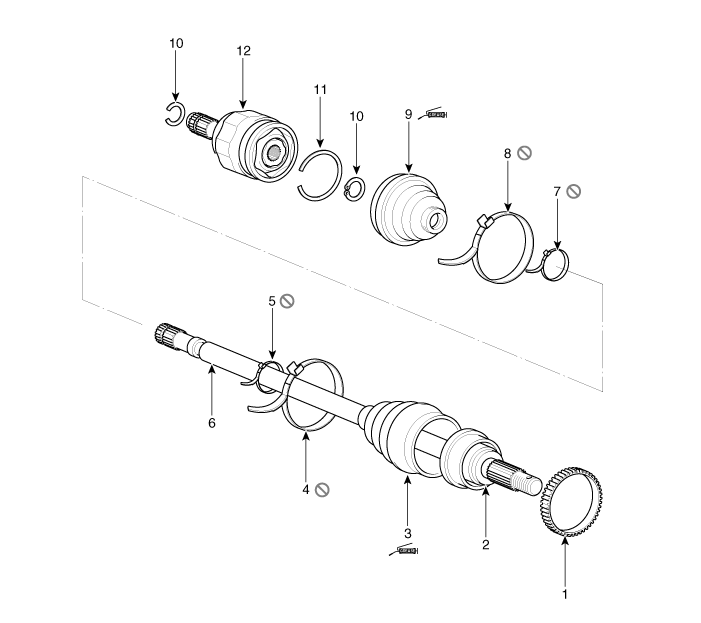

Компоненты

Hyundai Palisade. Components and components location

1. Пыль крышка
2. Минет
3. Сапоги для минета
4. Группа BJ Boot большая часть
5. Малая часть ботинка BJ
6. Вал
7. Т.Дж. полоса для мелких деталей ботинка
8. Большая часть ботинка TJ
9. Ботинок TJ
10. Стопорное кольцо
11. Стопорное кольцо
12. Сборка ТЖ

Процедуры ремонта
Удаление
1.
Слегка ослабьте колесные гайки.
Поднимите автомобиль и убедитесь, что он надежно закреплен.
2.

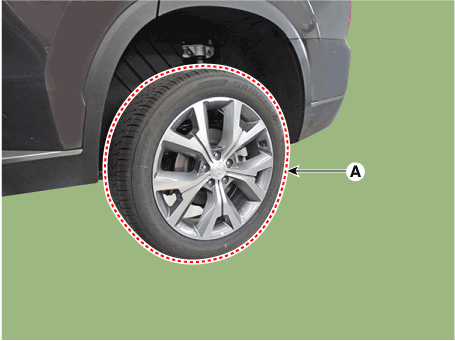

Снимите заднее колесо и шину (А) с задней ступицы.
Момент затяжки :
107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт-фут)
Hyundai Palisade. Repair procedures
•
Будьте осторожны, чтобы не повредить болты ступицы при снятии заднее колесо и шину (А).

Hyundai Palisade. Repair procedures

3.
Снимите задний тормозной суппорт.
(См. Тормозная система — «Задний дисковый тормоз»)
4.

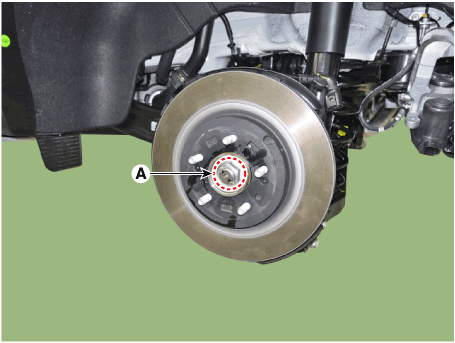

Ослабьте гайку уплотнения приводного вала (А).
Момент затяжки :
294,2–313,8 Н·м (30,0–32,0 кгс·м, 217,0–231,5 фунт-фут)

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•

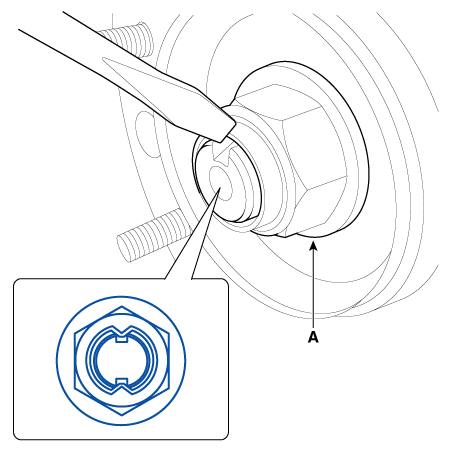

Стопорную гайку (А) карданного вала следует заменить на новые.
•
После установки стопорной гайки карданного вала зафиксируйте замок гайку с помощью зубила и молотка, как показано на рисунке ниже.
Глубина уплотнения: 1,5 мм (0,591 дюйма)

Hyundai Palisade. Repair procedures

5.

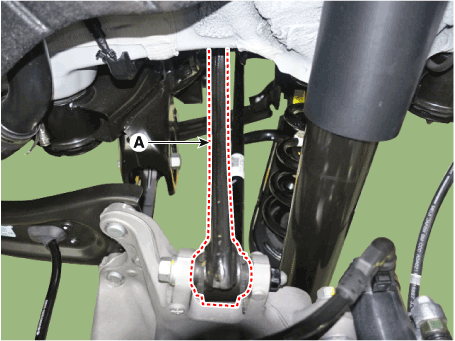

Ослабьте гайку и болт, а затем снимите задний верхний рычаг (A) с ось.
Момент затяжки :
98,1–117,7 Н·м (10,0–12,0 кгс·м, 72,3–86,8 фунт-фут)

Hyundai Palisade. Repair procedures

6.

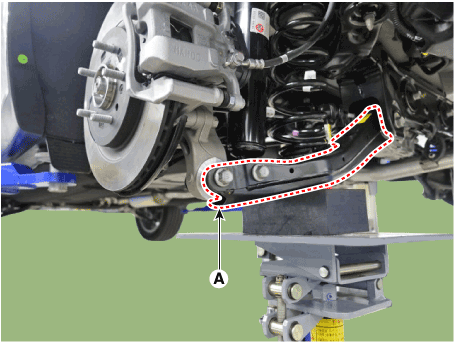

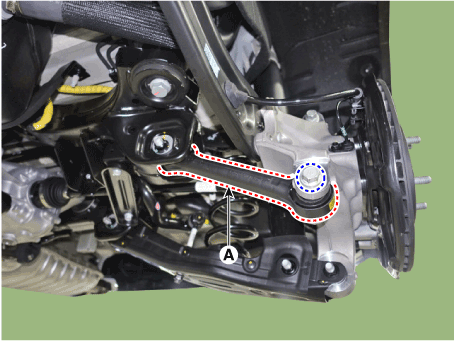

Ослабьте болт и гайку, а затем отделите задний вспомогательный рычаг (А) от задний мост.
Момент затяжки :
137,3–156,9 Н·м (14,0–16,0 кгс·м, 101,3–115,7 фунт-фут)

Hyundai Palisade. Repair procedures

7.
Ослабьте болт и гайку, а затем отделите задний нижний рычаг (А) от задний мост.
Момент затяжки :
137,3–156,9 Н·м (14,0–16,0 кгс·м, 101,3–115,7 фунт-фут)

Hyundai Palisade. Repair procedures

8.

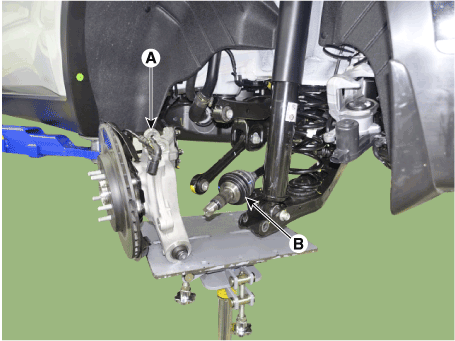

Снимите карданный вал (В) с заднего моста в сборе (А).

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Избегайте повреждения чехла и пылезащитного чехла.
9.

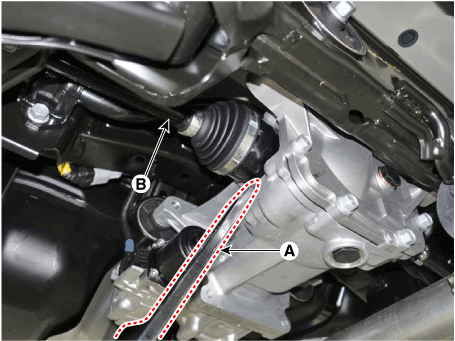

С помощью монтировки снимите задний приводной вал с дифференциала.
[левый]

Hyundai Palisade. Repair procedures

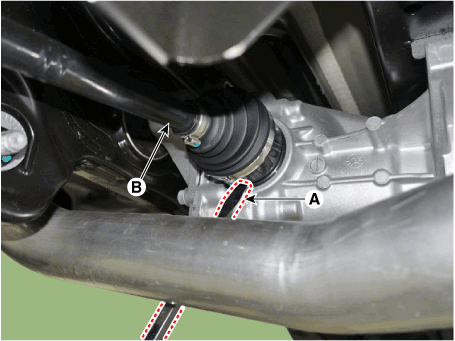

[Правый]

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Используйте монтировку, стараясь не повредить дифференциал. и сустав.
•
Не вставляйте монтировку слишком глубоко, так как это может привести к повреждение сальника.
•

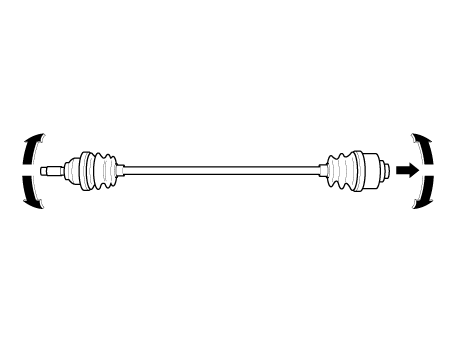

Не тяните карданный вал с чрезмерным усилием, это может привести к смещению компонентов внутри соединительного комплекта, в результате чего в порванном чехле или поврежденном подшипнике.
•
Заткните отверстие картера дифференциала маслом. закройте крышку, чтобы предотвратить загрязнение.
•
Правильно поддерживайте карданный вал.
•
Заменяйте стопорное кольцо всякий раз, когда приводной вал снят с корпуса дифференциала.
осмотр
1.
Проверьте пыльники приводного вала на наличие повреждений и износа.
2.
Проверьте шаровой шарнир на предмет износа и повреждений.
3.
Проверьте шлицы на предмет износа и повреждений.

Hyundai Palisade. Repair procedures

4.
Проверьте приводной вал на наличие трещин и износа.
5.
Проверьте внешнее кольцо TJ, внутреннее кольцо, сепаратор и шарики на наличие ржавчины или повреждений.
6.
Проверьте наличие воды, посторонних предметов или ржавчины в пыльнике BJ.
Hyundai Palisade. Repair procedures
•

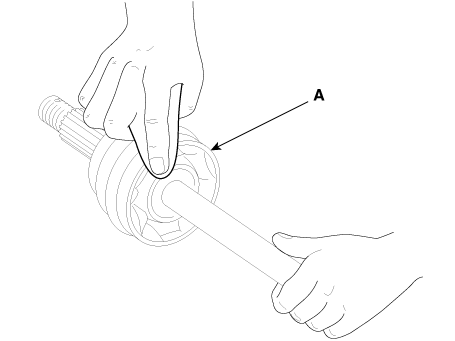

Если узел BJ (A) будет использоваться повторно, не протирайте прочь жир.
•
Убедитесь, что в смазке нет посторонних веществ. При необходимости очистите узел BJ (A) и замените жир.

Hyundai Palisade. Repair procedures

Разборка
Hyundai Palisade. Repair procedures
•
Не разбирайте узел BJ.
•
На шарнир карданного вала необходимо нанести специальную смазку. Не заменить смазкой другого типа.
•
Башмак следует заменить на новый.
1.
Снимите хомуты чехла TJ и вытащите чехол TJ из внешней обоймы TJ.
(1)
Используя плоскогубцы или плоскую (-) отвертку, снимите левый защитный бандаж и защитный бандаж LH TJ от карданного вала.
(2)
Снимите правый защитный бандаж и правый защитный бандаж TJ таким же образом, как и левый. процедура удаления.
Hyundai Palisade. Repair procedures
•
Будьте осторожны, чтобы не повредить ботинок.
2.
Вытащите карданный вал из наружного кольца TJ.
3.

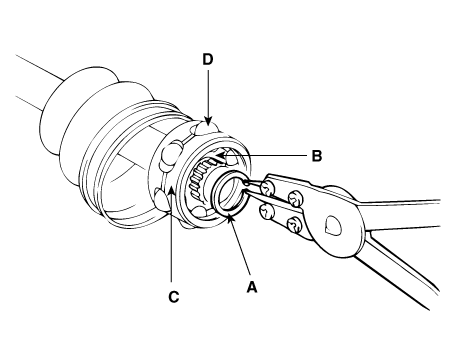

Снимите стопорное кольцо (А) и выньте внутреннее кольцо (В), сепаратор (С) и шары(D) в сборе.

Hyundai Palisade. Repair procedures

4.
Очистите внутреннюю обойму, сепаратор и шарики, не разбирая их.
5.
Снимите ленты ботинка BJ и вытащите ботинок TJ и ботинок BJ.
Hyundai Palisade. Repair procedures
•

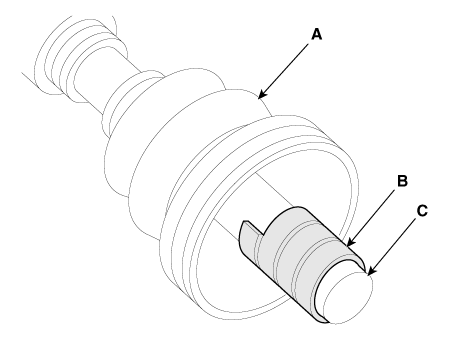

Если чехол (A) будет использоваться повторно, оберните его лентой (B) вокруг шлицы приводного вала (C) для защиты чехла (A).

Hyundai Palisade. Repair procedures

Сборка
1.
Оберните лентой шлицы приводного вала (сторона TJ), чтобы предотвратить повреждение к ботинкам.
2.
Нанесите смазку на карданный вал и установите пыльники.
3.

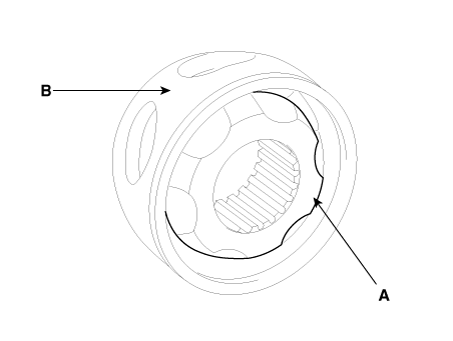

Нанесите указанную смазку на внутреннюю обойму (А) и сепаратор (В). Установить клетку (B) так, чтобы она была смещена относительно дорожки, как показано на рисунке.
Hyundai Palisade. Repair procedures
•
Используйте смазку, входящую в ремонтный комплект.

Hyundai Palisade. Repair procedures

4.
Нанесите указанную смазку на сепаратор и установите шарики в сепаратор.
5.

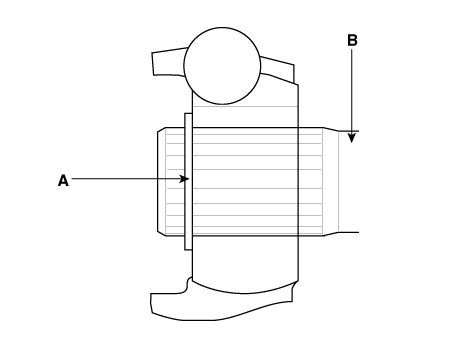

Расположите скошенную сторону (A), как показано на рисунке. Установить внутреннюю обойму приводного вала (B), а затем стопорное кольцо.

Hyundai Palisade. Repair procedures

6.
Нанесите указанную смазку на наружную обойму и установите наружную втулку BJ. гонка на карданный вал.
7.
Нанесите указанную смазку на чехол TJ и установите чехол с клип.
8.
Затяните резинки ботинок TJ.
9.
Добавьте указанную смазку в BJ столько, сколько было вытерто при осмотре.
10.
Установите сапоги.
11.
Затяните резинки ботинок BJ.
12.

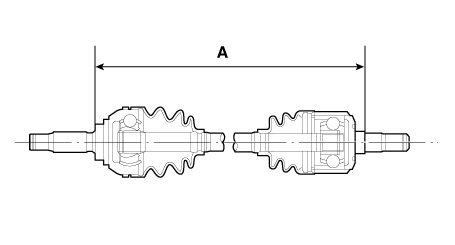

Чтобы контролировать воздух в ботинке TJ, соблюдайте указанное расстояние между резинки ботинок, когда они затянуты.
Расстояние (мм)
левый
Правая сторона
ВСЕ
732,8 мм
(28,8504 дюйма)
748,8 мм
(29,4803 дюйма)

Hyundai Palisade. Repair procedures

Монтаж
1.
Установите в порядке, обратном снятию.
2.
Проверьте выравнивание.
(См. Система подвески — «Выравнивание»)
