Руководство по обслуживанию и ремонту Hyundai Tucson: водяной насос

Руководство по ремонту автомобилей Hyundai Tucson. / Механическая система двигателя / СИСТЕМА ОХЛАЖДЕНИЯ / Помпа

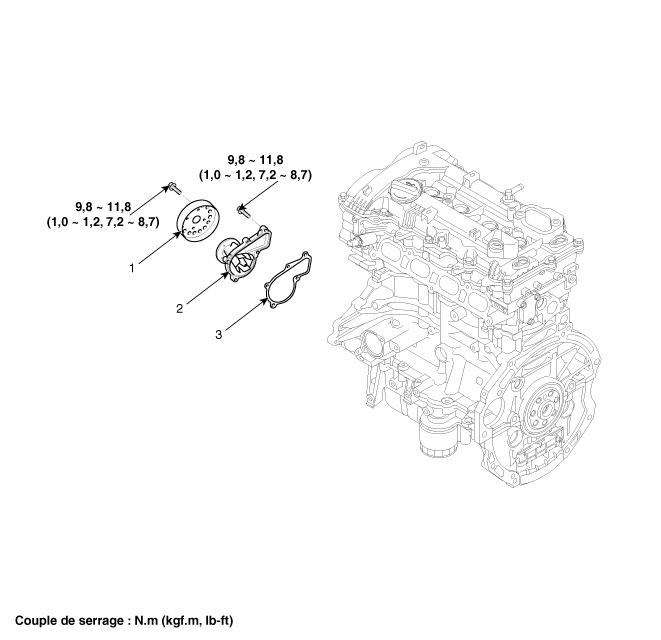

Компоненты и расположение компонентов

КОМПОНЕНТЫ

1. Шкив водяного насоса
2. Водяной насос

3. Уплотнение водяного насоса

Процедуры ремонта

Снятие и установка

1.	Ослабьте сливную пробку и слейте хладагент из двигатель. Снимите крышку радиатора, чтобы облегчить слив жидкости. охлаждение должно быть сделано быстрее. (См. Система охлаждения — «Охлаждение».)

2.	Снимите приводной ремень. (См. Система синхронизации - «Приводной ремень»)

Снимите шкив водяного насоса (А).

Момент затяжки:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт·фут)

Снимите узел водяного насоса (А) с прокладкой (В).

Момент затяжки:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт·фут)

Для установки выполните процедуру, обратную снятию.

•	Установите новое уплотнение водяного насоса.

6.	Залейте охлаждающую жидкость двигателя. (См. Система охлаждения — «Охлаждение».)

7.	Запустите двигатель и проверьте наличие утечек.

8.	Перепроверьте уровень охлаждающей жидкости.

Контроль

1.	Проверьте наличие треснутых, поврежденных или изношенных деталей и замените их. узел насоса охлаждающей жидкости, если необходимо.

2.	Убедитесь, что подшипник не поврежден, что он не издает шума. ненормально и вращение не замедляется, замените узел водяной насос при необходимости.

Проверьте наличие утечек охлаждающей жидкости. Если охлаждающая жидкость вытекает из отверстия, прокладка неисправна. Замените насос охлаждающей жидкости в сборе.

•	Вытекание небольшого количества жидкости из сливное отверстие в норме.

Поиск неисправностей

ПОИСК НЕИСПРАВНОСТЕЙ

Симптомы

ВОЗМОЖНЫЕ ПРИЧИНЫ

СРЕДСТВО

Утечка охлаждающей жидкости

•	Из сливного отверстия водяного насоса

ПРОВЕРИТЬ ВИЗУАЛЬНО

•	Проверьте наличие утечек примерно через десять минут нагрева.

•	Если охлаждающая жидкость продолжает течь, замените Помпа.

•	Если утечка прекратится, используйте водяной насос (не заменяйте насос новым).

•	Из прокладок или болтов

•	Проверьте затяжку болтов крепления водяного насоса.

•	Затяните крепежные болты.

•	Проверьте на наличие повреждений уплотнений или попадания пыли.

•	Замените прокладку и вытрите пыль.

•	С внешней поверхности водяного насоса

•	Проверьте водяной насос на наличие материала или трещин.

•	Плохой материал. Если вы обнаружите трещину, замените Помпа.

Шум

•

С посадок

•	От механических уплотнений

•	Помехи рабочего колеса

Мониторинг с помощью стетоскопа

•	После запуска двигателя проверьте шум стетоскопом.

•	Если шума нет, используйте водяной насос повторно (не заменяйте его нет).

•	Если шум идет от водяного насоса, снимите ремень передачи и проверьте еще раз.

Осмотр после снятия приводного ремня

•	После снятия водяного насоса и приводного ремня, проверьте шум еще раз.

•	Если есть шум, повторно используйте водяной насос. Контролируйте их другие части карданного вала.

•	Если шума нет, используйте водяной насос с новым.

Осмотр после снятия водяного насоса

•	После снятия водяного насоса и приводного ремня, проверьте шум еще раз.

•	Если помех между ними нет, замените насос поливать по новой.

Перегретый

•	Поврежденная крыльчатка

•	Свободное рабочее колесо

Свободное рабочее колесо

•	Коррозия крыла крыльчатки

•	Проверьте охлаждающую жидкость двигателя.

•	Плохое качество / техническое обслуживание охлаждающей жидкости

•	Отделение рабочего колеса от вала

•	Замените водяной насос.

УЗЕЛ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ ВОДЫ

Компоненты и расположение компонентов КОМПОНЕНТЫ 1. Узел контроля температуры вода 2. Датчик температуры охлаждающей жидкости...

Термостат

Компоненты и расположение компонентов КОМПОНЕНТЫ 1. Соединение для подачи воды 2.Термостат 3. Байпасный шланг 4. Комплект шланга и ...
