Hyundai Tucson Automotive Service Manual: Термостат

Руководство по ремонту автомобилей Hyundai Tucson. / Механическая система двигателя / СИСТЕМА ОХЛАЖДЕНИЯ / термостат

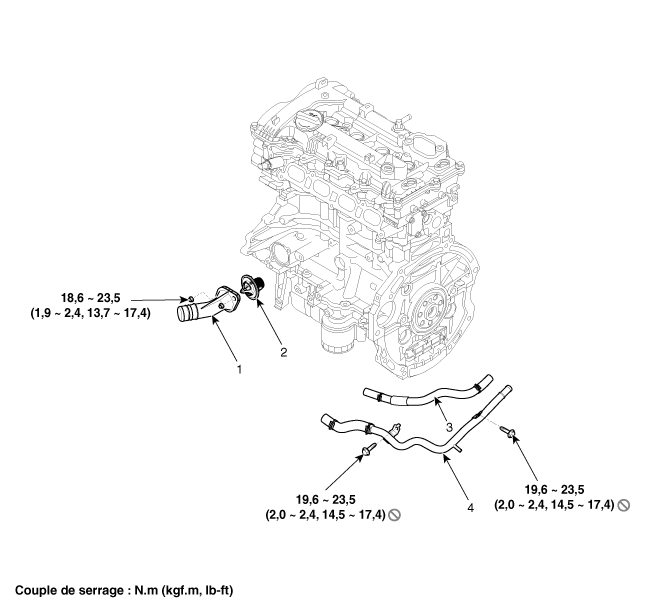

Компоненты и расположение компонентов

КОМПОНЕНТЫ

1. Соединение для подачи воды
2.Термостат
3. Байпасный шланг
4. Шланг и трубка отопителя в сборе

Процедуры ремонта

Снятие и установка
•
Демонтаж термостата может доставлять неудобства и привести к снижению эффективности охлаждения. Не снимайте термостат, даже если двигатель перегреваться.
1.
Слейте охлаждающую жидкость так, чтобы ее уровень был ниже уровня термостата.
(См. Система охлаждения — «Охлаждение».)
2.
Снимите нижний шланг радиатора.
(См. Система охлаждения — «Шланг радиатора».)
3.
Снимите патрубок подачи воды (А) и термостат (В).
Момент затяжки:
18,6~23,5 Нм (1,9~2,4 кгс·м, 13,7~17,4 фунт-фут)

4.
Снимите впускной коллектор.
(См. Система выпуска и впуска — «Коллектор допуск")
5.
Снимите перепускной шланг (А).
6.
Отверните болты крепления трубы отопления (В) и снимите ее.
Момент затяжки:
19,6 ~ 23,5 Н·м (2,0 ~ 2,4 кгс·м, 14,5 ~ 17,4 фунт-фут)

•
Не используйте уплотнительные болты повторно.
7.
Для установки выполните процедуру, обратную снятию.
•
Установите термостат с направленным мембранным клапаном наверх.
•
При монтаже термостата поместите термостат на картере с выступом термостата контакта с канавкой в ​​картере и установить штуцер прибытия. Убедитесь, что термостат не выходит из строя канавки на корпусе.
•
Очистите поверхность на контактной поверхности резиновая отделка.
8.
Залейте охлаждающую жидкость двигателя.
(См. Система охлаждения — «Охлаждение».)
9.
Запустите двигатель и проверьте наличие утечек.
10.
Перепроверьте уровень охлаждающей жидкости.
Контроль
1.
Погрузите термостат в воду и постепенно нагревайте воду.

2.
Проверьте температуру открытия клапана.
Если температура открытия клапана не соответствует значениям указано, замените термостат.
Температура открытия клапана:
88 ± 1,5°C (190,4 ± 2,7°F)
Температура полного открытия: 100°C
3.
Проверьте подъем клапана.
Если высота подъема клапана не соответствует указанным значениям, заменить термостат.
Подъем клапана: 8 мм (0,3 дюйма) или более при 100°C (212°F)

Поиск неисправностей

ПОИСК НЕИСПРАВНОСТЕЙ
Симптомы
ВОЗМОЖНЫЕ ПРИЧИНЫ
СРЕДСТВО
Утечка охлаждающей жидкости
•
От прокладки термостата
Проверьте крепежные гайки.
•
Проверьте момент затяжки крепежных болтов.
•
Затяните болты и снова проверьте герметичность.
Убедитесь, что уплотнение не повреждено
•
Проверьте на наличие повреждений прокладки или уплотнения.
•
Замените прокладки и используйте термостат повторно.
Чрезмерное охлаждение
•
Снижение мощности обогрева (выдувается холодный воздух)
•
Датчик тепла показывает «НИЗКИЙ»
Визуально осмотрите после снятия крышки радиатора.
•
Недостаточное количество охлаждающей жидкости или утечка.
•
После дозаправки охлаждающей жидкости проверьте снова.
Проверка GDS и запуск двигателя
•
Проверьте коды неисправности
•
Проверьте работу двигателя вентилятора, когда температура меняется.
•
Проверьте соединение муфты вентилятора или двигатель вентилятора.
※ Если муфта вентилятора все еще подключена, в замедленная съемка.
•
Проверьте разъемы, проводку и датчик жидкости. охлаждение двигателя.
•
Проверьте двигатель вентилятора, реле и разъем.
•
Замените компоненты.
Сними термостат и проверь
•
Проверьте, нет ли пыли или стружки в клапане. термостата.
•
Проверьте прилегание термостата.
•
Очистите клапан термостата и используйте термостат повторно.
•
Замените термостат, если он не работает должным образом.
Перегрев
•
Перегрев двигателя
•
Индикатор температуры показывает «ВЫСОКИЙ»
Визуально осмотрите после снятия крышки радиатора.
•
Недостаточное количество охлаждающей жидкости или утечка.
※ Будьте осторожны при снятии крышки радиатора перегретого автомобиля.
•
Проверьте воздух в системе охлаждения.
•
После дозаправки охлаждающей жидкости проверьте снова.
•
Проверить прокладки головки блока цилиндров на наличие повреждений и момент затяжки крепежных болтов.
Проверка GDS и запуск двигателя
•
Проверьте коды неисправности
•
Проверьте работу двигателя вентилятора, когда температура меняется.
•
Проверьте, не буксует ли муфта вентилятора.
•
Проверьте водяной насос на заедание или повреждение крыльчатки.
•
Проверьте разъемы, проводку и датчик жидкости. охлаждение двигателя.
•
Проверьте двигатель вентилятора, реле и разъем.
•
Замените муфту вентилятора, если она не работает правильно.
•
Замените водяной насос, если он не работает должным образом.
Погрузите термостат в кипящую воду и проверьте.
•
После снятия термостата проверьте его работу.
※ Убедитесь, что термостат открывается при температуре открытия клапана.
•
Замените термостат, если он не работает должным образом.
