Проверка аномалий

Диагностика с помощью ГДС

В электрической системе кузова неисправность может быть быстрая диагностика с помощью системы диагностики автомобиля (GDS).

Система диагностики (GDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка отказа и количества код (код неисправности)

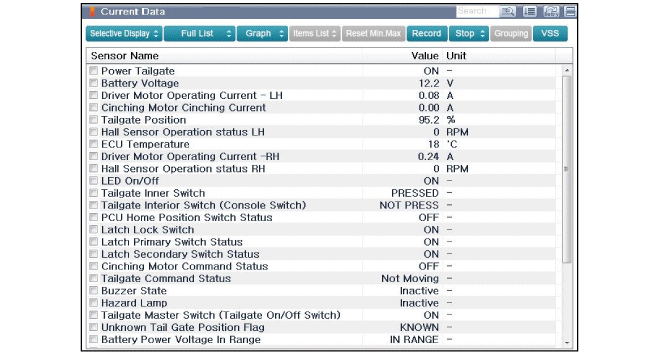

(2)	Текущие данные: проверка состояния входных/выходных данных системный вывод

(3)	Проверка срабатывания: проверка условий эксплуатации системы

(4)	Дополнительная функция: Управление другими функциями, включая дополнительная настройка системы и настройка нулевой точки

2.	Выберите «Модель автомобиля» и «Модуль задней двери с электроприводом». проверить, чтобы проверить автомобиль с помощью тестера.

3.	Выберите меню «Текущие данные», чтобы узнать текущий статус. входные/выходные данные.

4.	Для управления входным усилием модуля, которым нужно управлять, выберите опция «Проверка срабатывания»

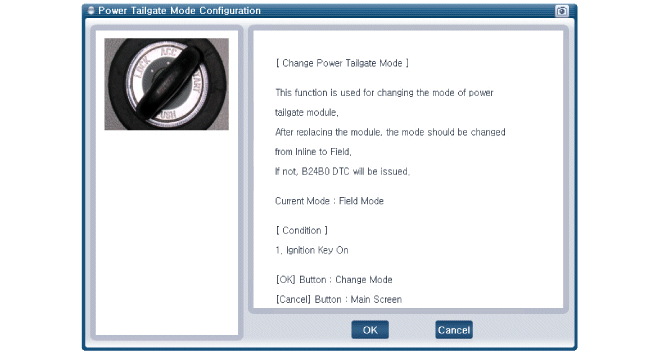

Изменение режима (система задней двери с электроприводом)

1.	Новый модуль задней двери с электроприводом настроен на заводе для Сборочная линия. После замены на новый модуль задней двери с электроприводом необходимо переключиться в режим A/S. (DTC (B24B0) выводится без изменения этого режима)

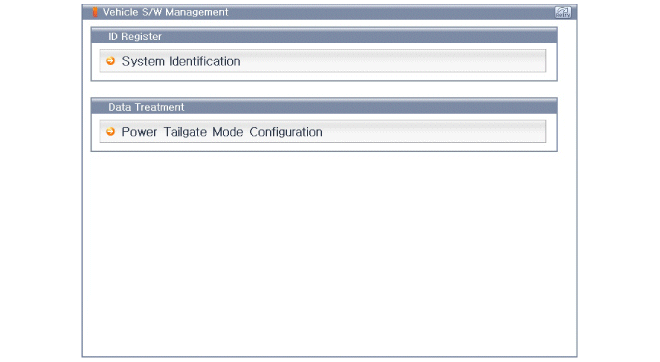

2.	После подключения GDS выберите процедуру «Изменение режима задней двери».

Выполните процедуру изменения режима двери багажного отделения в соответствии с сообщения, отображаемые в GDS.

•	Если система задней двери с электроприводом работает в режиме заводе, он издает ненормальный предупредительный звук.

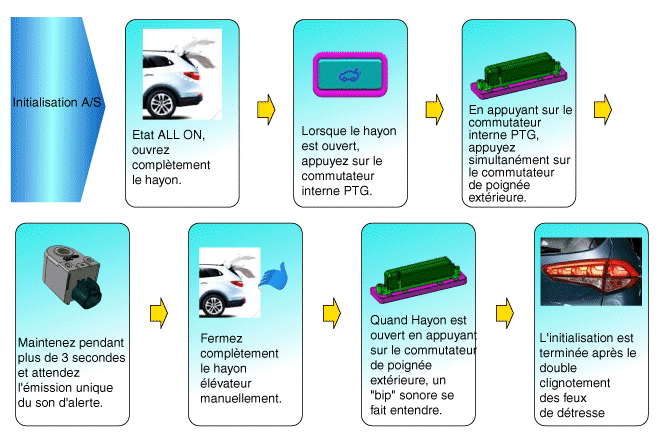

Инициализация системы

Инициализация системы требуется для распознавания закрытого положения на модуле задней двери с электроприводом.

Процесс инициализации после сброса питания батарея требуется, чтобы точно распознать открытие и закрытие максимальное положение двери багажника.

Задняя дверь с электроприводом работает нормально после завершения инициализации системы.

Процедура :

Осмотр и тестирование — система задней двери с электроприводом

Система задней двери с электроприводом представляет собой сложную систему, состоящую из многих компоненты. Для получения точного результата проверки модуль управления Электропривод задней двери нужно проверить.

Наиболее надежным, эффективным и точным методом является использование GDS, требуемой электрическая задняя дверь.

GDS помогает техническим специалистам при проверке отключенного переключателя и позволяет проверка текущего состояния переключателя модуля управления задней дверью электрический.

Аккумулятор должен быть полностью заряжен перед выполнением любых тестов двери багажника с электроприводом и все мешающие элементы системы должны быть указано и понято. (См. пояснение Smart Tailgate) См. Справочная таблица анализа при проверке и тестировании задней двери Smart.

Состояние	Причина	Решение
Внезапное открытие двери багажника	Неправильная активация или неисправность переключателя открытия/закрытия	Проверить на короткое замыкание или образование короткого замыкания переключателя
	Неисправность запорной арматуры	Проверьте подключение проводки
	Неисправность запорной арматуры	Проверьте код ошибки и при необходимости замените защелку.
	Smart задняя дверь или неисправность модуля управления кузовом	Сбросьте предохранитель модуля или снова подключите аккумулятор. В случае неправильная работа, проверьте подключение проводки и проконсультируйтесь Руководство.
Невозможность открыть или закрыть дверь багажного отделения с помощью электропривода	Неправильная индикация или незапаркованное состояние	Проверить состояние коммутатора с помощью сканирующего устройства
	Батарея модуля задней двери с питанием, низкое напряжение	Проверьте правильное напряжение электрического замка задней двери.
	Батарея модуля задней двери с питанием, низкое напряжение	Аккумулятор заряжен
	Удары, образующиеся на предохранителе	Проверьте, не вздулся ли предохранитель
	Неисправность штифта PTG	Проверьте состояние контакта PTG.
	Код критической ошибки в блоке управления задней дверью/BCM	Проверить коды ошибок с помощью GDS
	Неисправность запорной арматуры	Проверьте, не вздулось ли соединение провода предохранителя.
	Неисправность запорной арматуры	Проверьте, нет ли посторонних предметов, мешающих работе весь замок.
Невозможность открыть или закрыть дверь багажника	Неисправность в двигателе в сборе	Проверьте двигатель в сборе
	Помехи компонентов	Замените необходимые детали или сбросьте неисправное положение.
	Проблемы с проводкой (система или автомобиль)	Решите проблему с помощью карты проводки.
	Проблемы с проводкой (система или автомобиль)	См. электрические схемы.
Потеря электричества во время работы задней двери	Проблемы с проводкой (система или автомобиль)	Решите проблему с помощью карты проводки.
	Проблемы с проводкой (система или автомобиль)	См. электрические схемы.
	Низкое напряжение аккумуляторной батареи автомобиля	Проверьте правильность напряжения PTGM.
	Низкое напряжение аккумуляторной батареи автомобиля	Зарядить аккумулятор
	Задняя дверь с электроприводом или неисправность BCM	Проверьте код ошибки с помощью сканирующего устройства
	Неисправность в двигателе в сборе	Проверьте двигатель
Функция электрической защелки невозможна в первичном/вторичном положении	Неисправность запорной арматуры	Проверьте, не вздулось ли соединение провода предохранителя.
		Проверьте код ошибки с помощью сканирующего устройства
		Решите проблему, используя руководство по сканированию автомобиля.
		При необходимости замените запорную арматуру.
	Помехи компонентов	Замените необходимые детали или сбросьте неисправное положение.
	Задняя дверь с электроприводом или неисправность BCM	Проверьте код ошибки с помощью сканирующего устройства
	Чрезмерное усилие запирания задней двери	Проверить наличие толчков на уплотнении, ошибку сборки, инородные тела или другие возможные факторы.
	Неисправность в двигателе в сборе	Проверьте двигатель
Невозможность разблокировать защелку в основном положении	Неправильная индикация или незапаркованное состояние	Проверить состояние коммутатора с помощью сканирующего устройства
	Батарея модуля задней двери с питанием, низкое напряжение	Проверьте правильное напряжение электрического замка задней двери.
	Батарея модуля задней двери с питанием, низкое напряжение	Аккумулятор заряжен
	Удары, образующиеся на предохранителе	Проверьте, не вздулся ли предохранитель
	Неисправность запорной арматуры	Проверить состояние коммутатора с помощью сканирующего устройства
		Проверьте, нет ли посторонних предметов, мешающих работе узла защелки или ударов по компонентам.
		Решите проблему, используя руководство по сканированию автомобиля.
		При необходимости снимите запорную арматуру.
	Неисправность в соединении внешней ручки	Проверьте соединение рукоятки и соединение проводки.
	Неисправность задней двери с электроприводом или блока управления кузовом	Проверьте наличие ошибки или кода цикла с помощью устройства анализ.
	Помехи компонентов	Замените необходимые детали или сбросьте неисправное положение.
Управление дверью багажника с выключателем поп/консоль недоступно.	Удары, образующиеся на предохранителе	Проверьте, не вздулся ли предохранитель
	ПТГМ низковольтный	Проверьте правильность напряжения PTGM.
	ПТГМ низковольтный	Зарядить аккумулятор
Невозможность разблокировать электрозамок	Нестандартность сборки замка	Проверьте, нет ли посторонних предметов, мешающих работе узла защелки или ударов по компонентам.
		Проверьте наличие ошибки или кода цикла с помощью устройства анализ.
		Проверьте переключатель защелки/полюса с помощью сканирующего устройства.
		Решите проблему с помощью руководства по техосмотру автомобиля
Невозможность разблокировать электрозамок	Неисправность модуля электрической магистрали	Решите проблему с помощью руководства по техосмотру автомобиля
	Неисправность модуля управления кузовным оборудованием (BCM)	Решите проблему с помощью руководства по техосмотру автомобиля
		Замените BCM при необходимости
	Неисправность беспроводного пульта дистанционного управления	Запишите программу беспроводного дистанционного управления еще раз.
		Замените беспроводной пульт
	Неисправность мотора задней двери	Проверьте, нет ли посторонних предметов, мешающих работе двигателя.
		Проверьте подключение проводки
		Меняйте узел, если не работает сцепление двигателя
		Замените переключатель, если полностью открытый переключатель не работает нет
		Решите проблему с помощью руководства по техосмотру автомобиля
		При необходимости замените двигатель
Невозможность держать дверь багажника открытой	Аномалия шпинделя PTG	Замените штифт PTG
Невозможность держать дверь багажника открытой	Аномалия шпинделя PTG	Проверьте, не повреждены ли фиксированные объекты
Чрезмерное усилие при открытии и закрытии	Аномалия шпинделя PTG	Замените штифт PTG
	Аномалия шпинделя PTG	Проверьте, не повреждены ли фиксированные объекты
	Помехи компонентов	Замените необходимые детали или сбросьте неисправное положение.
Когда задняя дверь поддерживает режим блокировки регулировки	Нестандартность сборки замка	Проверьте, не вздулись ли кабельное соединение и предохранитель.
	Нестандартность сборки замка	Проверьте переключатель с помощью сканирующего устройства.
Когда дверь багажного отделения поддерживает режим блокировки с электроприводом	Нестандартность сборки замка	Проверьте подключение проводки
		Проверить наличие инородных тел
		Решите проблему с помощью руководства по техосмотру автомобиля
	Неисправность модуля управления	Проверьте код ошибки с помощью сканирующего устройства
	Проблемы с проводкой (система или автомобиль)	Решите проблему, обратившись к электрической схеме
		См. электрические схемы.
		Подробности смотрите в руководстве по техосмотру автомобиля.
	Неисправность сборки двигателя	Постоянно контролировать рабочую среду
	Проблемы с проводкой (система или автомобиль)	Решите проблему, обратившись к электрической схеме
	Проблемы с проводкой (система или автомобиль)	См. электрические схемы.
Очень медленно открывается дверь багажника	Напряжение аккумуляторной батареи автомобиля слишком низкое	Проверьте правильность напряжения PTGM.
	Напряжение аккумуляторной батареи автомобиля слишком низкое	Зарядить аккумулятор
	Неисправность штифта задней двери PTG	При необходимости замените штифт PTG задней двери.
	Помехи компонентов	Замените необходимые детали или сбросьте неисправное положение.
	Слишком крутой угол наклона автомобиля для работы на электричестве	Управляйте задней дверью вручную
	Неисправность мотора задней двери	При необходимости замените двигатель в сборе
Визг или треск	Посторонний предмет застрял в компонентах задней двери	Удалить инородные тела
Визг или треск	Чрезмерная затяжка или чрезмерная затяжка компонентов	Решите проблему ослабления или чрезмерного затягивания

Описание и работа

Описание Система двери багажного отделения с электроприводом представляет собой электромеханическую систему, которая может открываться и автоматически закройте дверь багажного отделения с помощью местного переключателя (переключатель ...

Электрический модуль багажника

Компоненты и расположение компонентов КОМПОНЕНТЫ Принципиальные диаграммы Принципиальная электрическая схема Процедуры ремонта ДЕПОЗИТ ...
