Процедуры ремонта капота

Замена

Замена узла капота

При снятии и установке капота необходим помощник. Будьте осторожны, чтобы не повредить капот и кузов. При снятии зажимов используйте съемник зажимов.

1. 1
   Ослабьте болты крепления петли капота (А), снимите капот (В).

   Момент затяжки: 21,6 ~ 26 Н·м



2. 2
   Установите в порядке, обратном снятию.

   Убедитесь, что капот правильно запирается/разблокируется и открывается/закрывается. Отрегулируйте выравнивание капота.

Замена изолятора капота

Будьте осторожны, чтобы не поцарапать панель капота.

1. 1
   С помощью съемника клипс снимите клипсы.
2. 2
   Снимите изоляционную прокладку капота (А).



3. 3
   Установите в порядке, обратном снятию.

   Замените все поврежденные клипсы.

4. 4
   Отсоедините зажимы, затем снимите уплотнитель капота (A).

   Будьте осторожны, чтобы не поцарапать уплотнитель капота.



5. 5
   Установите в порядке, обратном снятию.

   Замените все поврежденные клипсы.

6. 6
   Снимите уплотнитель капота (А).



7. 7
   Установите в порядке, обратном снятию.
8. 8
   Снимите ручку открывания капота (А).



9. 9
   Установите в порядке, обратном снятию.

   Убедитесь, что трос отпирания замка капота правильно подсоединен. Убедитесь, что капот правильно запирается/разблокируется и открывается/закрывается.

10. 10

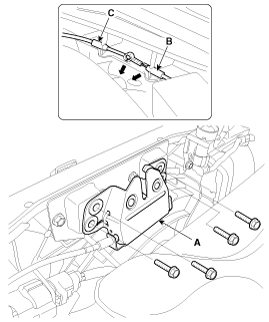

    Ослабьте болты крепления замка капота (А).
11. 11
    Отсоедините трос замка капота (В) и трос отпирания (С).

    Момент затяжки : 7,8 ~ 11,8 Н·м



12. 12
    Установите в порядке, обратном снятию.

    Убедитесь, что трос отпирания замка капота правильно подсоединен. Убедитесь, что капот правильно запирается/разблокируется и открывается/закрывается. Отрегулируйте выравнивание защелки.

Замена уплотнения капота Замена уплотнителя капота Замена ручки открывания замка капота Замена замка капота

Корректирование

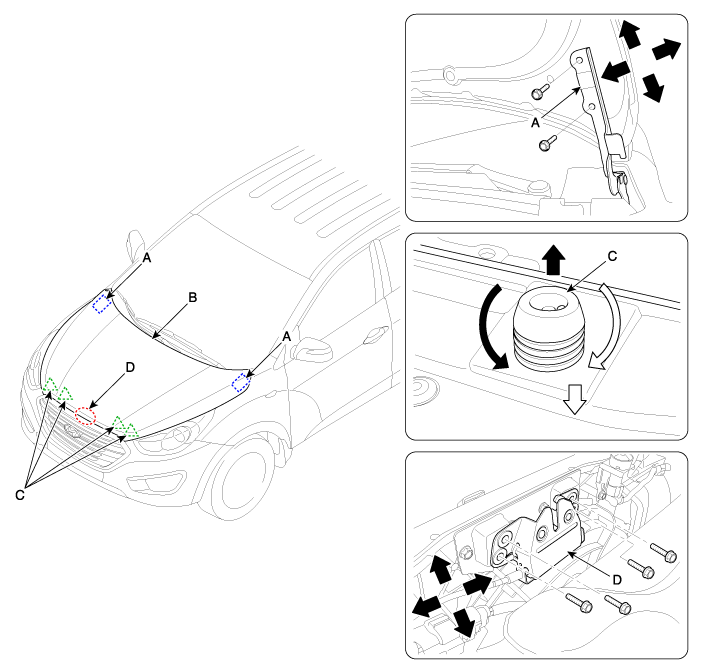

Отрегулировать капюшон

1. 1
   Ослабив болт крепления петли (А), отрегулируйте капот (В), перемещая его вверх или вниз, вправо или влево.
2. 2
   Отрегулируйте высоту капота, повернув его над амортизаторами (C).
3. 3
   Ослабив болты крепления замка капота (D), отрегулируйте положение замка, перемещая его вверх или вниз, вправо или влево.
