Hyundai Tucson: Процедуры ремонта экстерьера/панорамной крыши
Замена стекла
|
2.
|

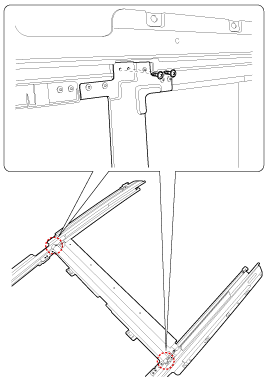

Ослабьте крепежный винт (А).
|
|
3.
|

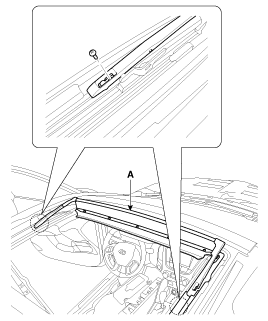

Ослабив крепежные винты, снимите стекло (А).
|
|
4.
|
Установите в порядке, обратном снятию.
|
Замена двигателя
|
1.
|
Снимите обшивку крыши.
(См. Интерьер - «Отделка крыши»)
|
|
2.
|
Отсоедините разъем (В).
|
|
3.
|
Снимите двигатель панорамной крыши, предварительно отвернув винты от двигателя (А).
|
|
4.
|
Установите в порядке, обратном снятию.
|
•
|
Обязательно инициализируйте двигатель.
|
|
|
Замена дефлектора ветра
|
1.
|
Полностью откройте стекло.
|
|
2.
|

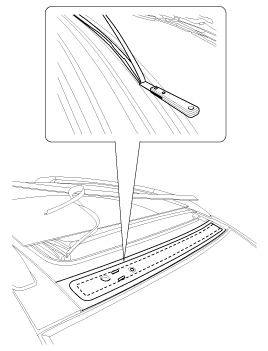

С помощью звездообразного ключа ослабьте крепежный винт ветрового дефлектора (А).
|
|
3.
|
Ослабив крепежные винты, снимите ветровой щиток (А).
|
|
4.
|
Установите в порядке, обратном снятию.
|
Замена рулонных штор
|
2.
|
Снимите узел направляющей механизма, ослабив крепежный винт, а затем снимите узел направляющей механизма (A).
|
|
3.
|
Отрежьте натяжную проволоку (A), чтобы предотвратить травму.
|
|
4.
|

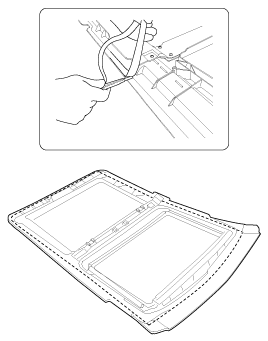

Ослабив крепежные винты рулонной шторы и удалив заклепку, снимите рулонную штору (А).
|
|
1.
|
Установка рулонной шторы (А).
|
•
|
Вставьте часть ткани с обоих концов в направляющую.
|
|
|
|
2.
|
Установите провод (А) в направлении стрелки.
|
|
3.
|
Установите провод (B) в направлении стрелки.
|
•
|
Полностью вставьте провод в крышку при установке.
|
|
|
|
4.
|
Потяните за провод (А), как показано на рисунке ниже.
|
|
5.
|
Медленно опустите провод (А) после снятия зажима (В).
|
•
|
Удовлетворяет условию когерентности рулонных штор: 6,9–25,5 Н·м (0,7–2,6 кгс·м, 5,1–18,8 фунт-фут)
|
|
|
Замена переднего стационарного стекла
|
1.
|
С помощью отвертки или съемника снимите крышку багажника на крыше (А).
|
|
2.
|
Ослабив крепежные гайки, снимите багажник (B).
|
|
3.
|
С помощью отвертки или съемника снимите молдинг (С).
|
|
4.
|
Отсоедините передний фиксированный уплотнитель стекла (A).
|
•
|
Замените поврежденный передний неподвижный стеклянный уплотнитель.
|
|
|
|
5.
|
Отрежьте герметик сбоку (А-А), потянув за проволоку (В) переднего неподвижного стекла.
|
•
|
Наденьте перчатки, чтобы защитить руки.
|
|
•
|
При работе с проводами может возникнуть нагрев. Будьте осторожны, чтобы не обжечь руки.
|
|
•
|
Будьте осторожны, чтобы не отсоединить провод.
|
|
|
•
|
При использовании плоской отвертки оберните ее защитным
ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить
повреждать.
|
|
•
|
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
|
|
|
•
|
На проводах должны работать два или более человека.
|
|
|
|
6.
|
Откройте пространство между шасси и передним неподвижным стеклом, используя
плоской отверткой, а затем срежьте герметик (B) с края, используя
канцелярский нож (А).
|
|
7.
|
Снимите переднее неподвижное стекло (А).
|
|
•
|
Не используйте повторно неподвижное стекло.
|
|
|
1.
|

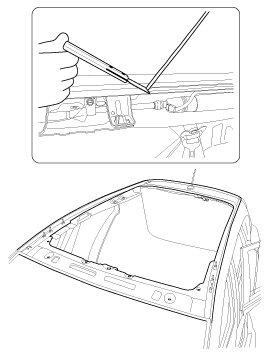

Ножом соскребите старый клей до толщины
около 2 мм (0,08 дюйма) на склеиваемой поверхности вокруг всего
фланец панорамной крыши:
|
А.
|
Не соскабливать до окрашенной поверхности кузова; поврежденная краска будет мешать правильному склеиванию.
|
|
Б.
|
Снимите раббердам и крепления с кузова.
|
|
С.
|
Закройте окружающие поверхности перед покраской.
|
|
|
2.
|
Губкой нанесите тонкий слой грунтовки для тела на
оригинальный клей, оставшийся вокруг фланца проема ветрового стекла. Позволять
грунтовка для тела сохнет не менее 10 минут:
|
А.
|
Не наносите грунтовку для стекла на кузов и будьте осторожны, чтобы не перепутать губки для грунтовки стекла и кузова.
|
|
Б.
|
Никогда не прикасайтесь руками к загрунтованным поверхностям.
|
|
С.
|
Замаскируйте приборную панель перед покраской фланца.
|
|
|
3.
|

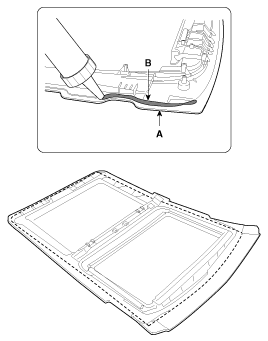

Запакуйте клей в картридж без воздушных карманов, чтобы
обеспечить непрерывную доставку. Поместите картридж в пистолет для герметика и запустите
валик герметика (B) по краю рамы панорамной крыши, как
показано. Нанесите клей в течение 30 минут после установки стекла.
грунтовка. Сделайте немного более толстую бусину на каждом углу.
|
|
4.
|
Вставьте SST (09816-2S100) (B) между неподвижным стеклом и
с каждой стороны панели, чтобы установить неподвижное стекло (A), как показано на рисунке ниже.
|
|
5.
|
После установки панорамной крыши проверьте зазор и зазор с каждой стороны.
|
Раздел
|
Зазор
|
Распродажа
|
Передний край
|
А-А
|
5 мм
(0,1969 дюйма)
|
0мм
|
Задний край
|
В-В
|
7мм
(0,2756 дюйма)
|
1,2 мм
(0,0472 дюйма)
|
Боковой край
|
С-С
|
0мм
|
0мм
|
|
|
6.
|
Установите молдинг крыши (С).
|
|
7.
|
Установите багажник на крышу (B) и крышку багажника на крышу (A).
|
Замена панорамной крыши в сборе
|
•
|
Чтобы снять панорамный люк в сборе, используйте инструменты, показанные на следующем рисунке:
[Схема инструментов]
Квадратный провод
Проволочный захват вставного типа
[Схема сборки инструмента]
|
|
|
1.
|
Удалите следующие элементы:
|
А.
|
Переднее сиденье
(См. Сиденье и сиденье с электроприводом — «Переднее сиденье»)
|
|
Б.
|
Заднее сидение
(См. Сиденье и сиденье с электроприводом — «Заднее сиденье»)
|
|
С.
|
Внутренняя отделка
(См. Интерьер - «Внутренняя отделка»)
|
|
Д.
|
Отделка крыши
(См. Интерьер - «Отделка крыши»)
|
|
Э.
|
Багажник на крышу и молдинг крыши
(См. Внешний вид - «Боковые молдинги кузова»)
|
|
Ф.
|
Фронтальное фиксированное стекло
|
|
•
|
Для защиты салона накройте салон перед снятием панорамной крыши.
|
|
|
|
2.
|
Снимите монтажный кронштейн панели панорамной крыши (А), ослабив крепежные болты.
Момент затяжки :
19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)
|
|
|
3.
|
Снимите гайки крепления панорамной крыши (А).
Момент затяжки :
19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)
|
|
|
4.
|
Отсоедините провод заземления (А), вывернув болт.
Момент затяжки :
10,8 ~ 13,7 Н·м (1,1 ~ 1,4 кгс·м, 8,0 ~ 10,1 фунт-фут)
|
|
|
5.
|
Отсоедините разъем (А) и проводку (В).
|
|
6.
|

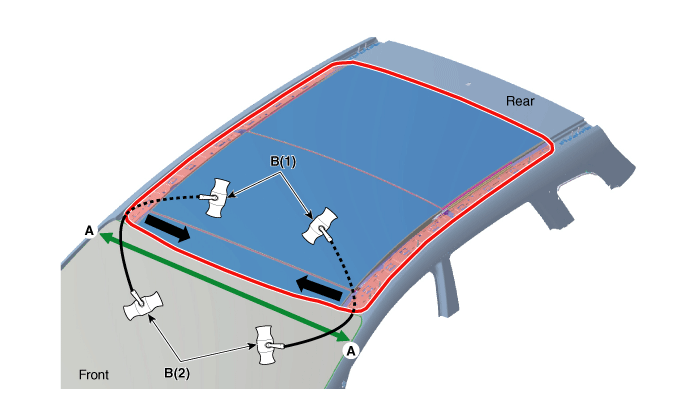

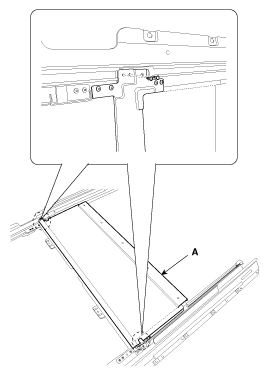

Потяните квадратный провод (A) влево и вправо, затем
усилием в направлении стрелки, чтобы срезать остатки герметика на
передний край (В).
|
•
|
Убедитесь, что вы надели перчатки, чтобы защитить руки от возможных травм.
|
|
•
|
Будьте осторожны, чтобы не обжечь руки из-за тепла, выделяемого используемой проволокой.
|
|
•
|
Будьте осторожны при работе с проводкой, так как ее можно перерезать.
|
|
|
•
|
Будьте осторожны, чтобы не повредить корпус.
|
|
|
•
|
Убедитесь, что два или более человека работают вместе при использовании проводов.
|
|
|
|
7.
|

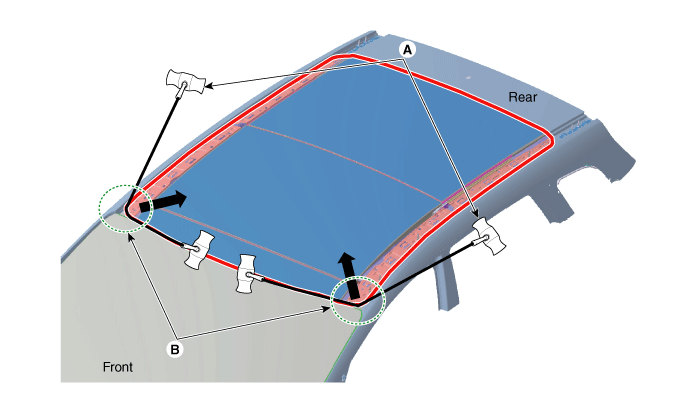

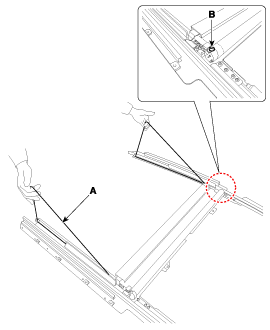

Протолкните проволоку (A) снаружи корпуса к лицевой стороне кромки (B) в направлении, указанном стрелкой.
|
|
8.
|
Когда провод будет виден внутри корпуса, потяните провод (A) внутрь.
|
|
9.
|

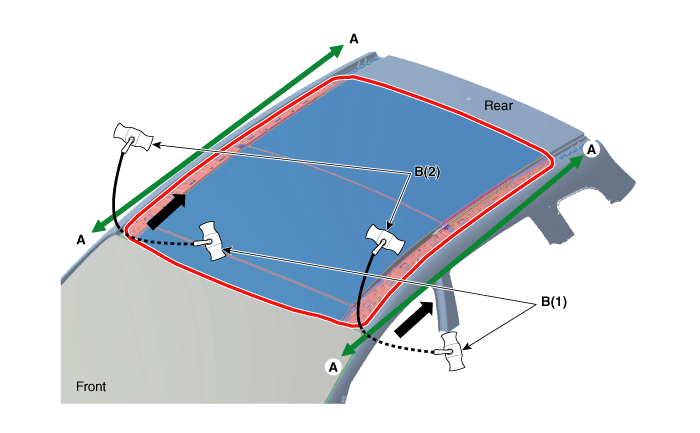

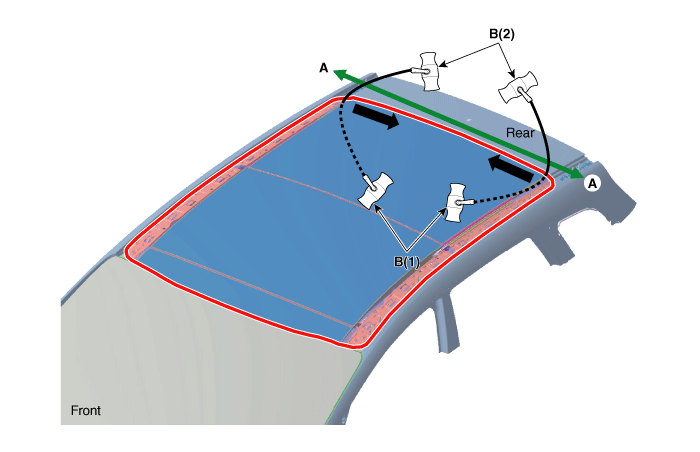

Потяните квадратный провод (B) влево и вправо, затем примените
усилием в направлении стрелки, чтобы срезать остатки герметика на
передняя часть (А-А).
|
А.
|
B(1): работа внутри автомобиля
|
|
Б.
|
B(2): работа вне автомобиля
|
|
•
|
Убедитесь, что вы надели перчатки, чтобы защитить руки от возможных травм.
|
|
•
|
Будьте осторожны, чтобы не обжечь руки из-за тепла, выделяемого используемой проволокой.
|
|
•
|
Будьте осторожны при работе с проводкой, так как ее можно перерезать.
|
|
|
•
|
Будьте осторожны, чтобы не повредить корпус.
|
|
|
•
|
Убедитесь, что два или более человека работают вместе при использовании проводов.
|
|
|
•
|
При использовании проволоки для удаления остатков герметика может
помеха между отверстием гайки и отверстием устройства. Таким образом, выполнить
работы по удалению герметика, как показано на следующем рисунке:

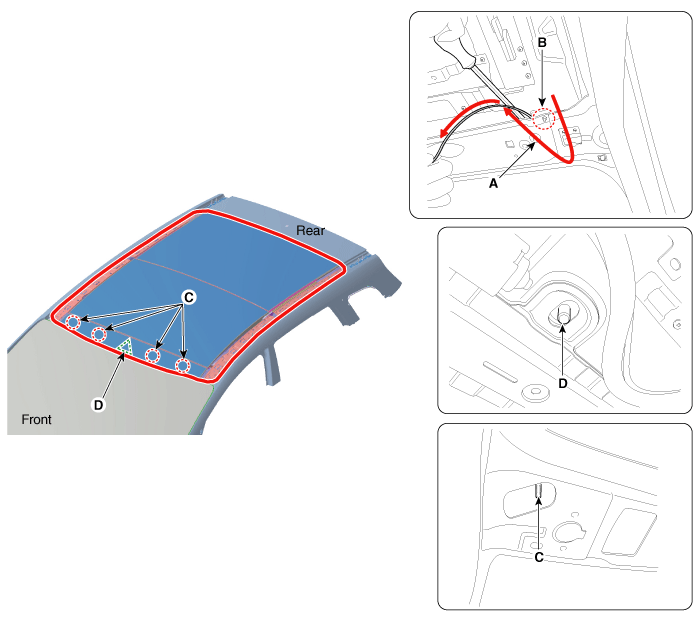

Используйте скребок или отвертку с плоской головкой, чтобы приподнять область между кузовом и панорамным люком.
Поверните и вытащите провод (A)
между отверстием для гайки и отверстием устройства (B) в направлении, указанном стрелкой.
Далее снова срезаем остатки герметика.
|
|
|
•
|
Будьте осторожны, чтобы не повредить отверстие под гайку (C).
|
|
•
|
Будьте осторожны, чтобы не повредить отверстие устройства (D).
|
|
|
|
10.
|
Потяните квадратный провод (B) влево и вправо, затем примените
усилием в направлении стрелки, чтобы срезать остатки герметика на
боковая секция (А-А).
|
А.
|
B(1): работа внутри автомобиля
|
|
Б.
|
B(2): работа вне автомобиля
|
|
•
|
Убедитесь, что вы надели перчатки, чтобы защитить руки от возможных травм.
|
|
•
|
Будьте осторожны, чтобы не обжечь руки из-за тепла, выделяемого используемой проволокой.
|
|
•
|
Будьте осторожны при работе с проводкой, так как ее можно перерезать.
|
|
|
•
|
Будьте осторожны, чтобы не повредить корпус.
|
|
|
•
|
Убедитесь, что два или более человека работают вместе при использовании проводов.
|
|
|
|
11.
|
Потяните квадратный провод (B) влево и вправо, затем примените
усилием в направлении стрелки, чтобы срезать остатки герметика на
задняя часть (А-А).
|
А.
|
B(1): работа внутри автомобиля
|
|
Б.
|
B(2): работа вне автомобиля
|
|
•
|
Убедитесь, что вы надели перчатки, чтобы защитить руки от возможных травм.
|
|
•
|
Будьте осторожны, чтобы не обжечь руки из-за тепла, выделяемого используемой проволокой.
|
|
•
|
Будьте осторожны при работе с проводкой, так как ее можно перерезать.
|
|
|
•
|
Будьте осторожны, чтобы не повредить корпус.
|
|
|
•
|
Убедитесь, что два или более человека работают вместе при использовании проводов.
|
|
|
•
|

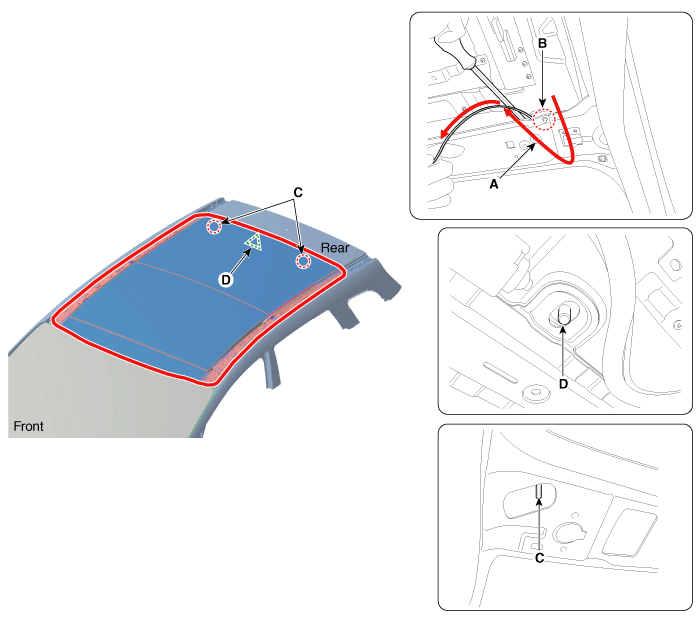

При использовании проволоки для удаления остатков герметика может
помеха между отверстием гайки и отверстием устройства. Таким образом, выполнить
работы по удалению герметика, как показано на следующем рисунке:
Используйте скребок или отвертку с плоской головкой, чтобы приподнять область между кузовом и панорамным люком.
Поверните и вытащите провод (A)
между отверстием для гайки и отверстием устройства (B) в направлении, указанном стрелкой.
Далее снова срезаем остатки герметика.
|
|
|
•
|
Будьте осторожны, чтобы не повредить отверстие под гайку (C).
|
|
•
|
Будьте осторожны, чтобы не повредить отверстие устройства (D).
|
|
|
|
12.
|
Разрежьте ленту между панорамной крышей и кузовом. Снимите панорамную крышу (A).
|
•
|
При снятии и установке панорамной крыши необходим помощник.
|
|
|
|
•
|
Чтобы установить панорамный люк в сборе, используйте инструменты, показанные на следующем рисунке:
[Схема инструментов]
Сопло для герметика
Клей-герметик для автомобильных стекол
Пистолет для герметика
|
|
|
1.
|
Ножом соскребите старый клей до толщины
около 2 мм (0,08 дюйма) на склеиваемой поверхности вокруг всего
фланец открывания панорамного люка.
|
•
|
Не соскабливать до окрашенной поверхности кузова; поврежденная краска будет мешать правильному склеиванию.
|
|
•
|
Снимите раббердам и крепления с кузова.
|
|
•
|
Закройте окружающие поверхности перед покраской.
|
|
|
|
2.
|
Очистите поверхность склеивания кузова губкой, смоченной в
алкоголь. После очистки следите за тем, чтобы масло, жир и вода не попали на
чистая поверхность.
|
|
3.
|
Губкой нанесите тонкий слой грунтовки для тела на
оригинальный клей, оставшийся вокруг фланца проема ветрового стекла. Позволять
грунтовка для тела сохнет не менее 10 минут:
|
А.
|
Не наносите грунтовку для стекла на кузов и будьте осторожны, чтобы не перепутать губки для грунтовки стекла и кузова.
|
|
Б.
|
Никогда не прикасайтесь руками к загрунтованным поверхностям.
|
|
С.
|
Замаскируйте приборную панель перед покраской фланца.
|
|
|
4.
|
Нанесите тонкий слой грунтовки для стекла на внешнюю сторону крепежных деталей.
|
А.
|
Никогда не прикасайтесь к загрунтованной поверхности рукой. Если вы это сделаете,
клей может не приклеиться к стеклу должным образом, вызывая утечку после
установлено лобовое стекло.
|
|
Б.
|
Не наносите грунтовку для кузова на стекло.
|
|
С.
|
Не допускайте попадания воды, пыли и абразивных материалов на грунтовку.
|
|
|
5.
|
Запакуйте клей в картридж без воздушных карманов, чтобы
обеспечить непрерывную доставку. Поместите картридж в пистолет для герметика и запустите
полоску герметика (B) по краю панорамной крыши (A), как показано на рисунке.
Нанесите клей в течение 30 минут после нанесения грунтовки для стекла.
Сделайте немного более толстую бусину на каждом углу.
|
|
6.
|
При установке панорамного люка совместите отверстие устройства центрирования кузова (A) и поместите панорамный люк на фланец кузова.
[Передний]
[Задний]
|
|
7.
|
После установки панорамного люка проверьте выравнивание и зазор с каждой стороны.
Икс
|
Раздел
|
Выравнивание
|
Зазор
|
Передний
|
А-А
|
0 ± 1 мм
|
5 ± 1 мм
|
(0 ± 0,0394 дюйма)
|
(0,1969 ± 0,0394 дюйма)
|
Задний
|
В-В
|
0,7 ± 1 мм
|
5 ± 1 мм
|
(0,0276 ± 0,0394 дюйма)
|
(0,1969 ± 0,0394 дюйма)
|
Сторона
|
С-С
|
-
|
5 ± 1 мм
|
(0,1969 ± 0,0394 дюйма)
|
|
|
8.
|
Установите гайки крепления панорамного люка (А).
Момент затяжки :
19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)
|
|
|
9.
|
Установите болты (А) на монтажный кронштейн панели панорамной крыши.
Момент затяжки :
19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)
|
|
|
10.
|
Вставьте SST (09816-2S100) (B) между неподвижным стеклом и стороной панели, чтобы установить неподвижное стекло (A), как показано на рисунке ниже.
|
|
11.
|
Соскребите или сотрите излишки клея шпателем или шпателем.
полотенце. Чтобы удалить клей с окрашенной поверхности или ветрового стекла, протрите
мягкой хозяйственной салфеткой, смоченной спиртом.
|
|
12.
|
Дайте клею высохнуть в течение как минимум одного часа, затем распылите воду
над крышей и проверить на наличие утечек. Если произошла утечка, дайте ей высохнуть, а затем
уплотнить герметиком:
|
А.
|
Дайте автомобилю постоять не менее четырех часов после
установка лобового стекла. Если транспортное средство должно управляться в течение 4 часов,
его нужно вести медленно.
|
|
Б.
|
Держите ветровое стекло сухим в течение первого часа после установки.
|
|
|
13.
|
Установите на место все оставшиеся снятые детали. Установить задний обзор
зеркало после полного высыхания клея. Посоветуйте клиенту не
сделать следующие вещи в течение двух трех дней:
|
А.
|
Хлопни дверью, подними все окна.
|
|
Б.
|
Чрезмерное скручивание кузова (например, при въезде и выезде с проезжей части под углом или при движении по неровной дороге).
|
|
|
14.
|
Установка следующих элементов.
|
А.
|
Переднее сиденье
(См. Сиденье и сиденье с электроприводом — «Переднее сиденье»)
|
|
Б.
|
Заднее сидение
(См. Сиденье и сиденье с электроприводом — «Заднее сиденье»)
|
|
С.
|
Внутренняя отделка
(См. Интерьер - «Внутренняя отделка»)
|
|
Д.
|
Отделка крыши
(См. Интерьер - «Отделка крыши»)
|
|
Э.
|
Багажник на крышу и молдинг крыши
(См. Внешний вид - «Боковые молдинги кузова»)
|
|
Проверка выравнивания стекла
|
1.
|
Проверьте на наличие ненормального шума или изгибов во время работы.
|
|
2.
|
При полностью закрытом люке проверьте, нет ли утечки воды.
|
|
3.
|
Панель крыши (A) должна быть на одном уровне со стеклом (B)
уплотнитель, в пределах стандартного значения "Е" по всему периметру. Если
нет, выполните следующую настройку.
Стандартное значение "E" [мм (дюймы)]
Передний край:
1,2 мм (0,0472 дюйма)
Задний край:
1,0 мм (0,0394 дюйма)
|
|
|
4.
|
Если положение не соответствует указанному, слегка ослабьте регулировочные винты стекла (А), чтобы отрегулировать высоту стекла, и затяните их.
|
Как инициализировать мотор
Всякий раз, когда батарея отключена, разряжена или
соответствующий предохранитель заменяется или переустанавливается, система панорамной крыши должна быть
сбросить в соответствии с описанной ниже процедурой.
|
1.
|
Поверните ключ зажигания в положение ON и полностью закройте панорамную крышу.
|
|
2.
|
Отпустите рычаг управления панорамной крышей, нажав переключатель)
|
|
3.
|
Нажмите и удерживайте кнопку CLOSE более 10 секунд, пока люк немного не сдвинется.
|
|
4.
|
Отпустите рычаг управления панорамной крышей.
|
|
5.
|
Нажмите и удерживайте кнопку CLOSE еще раз, пока люк не сделает следующее.
|
А.
|
Наклон > Открытие слайда > Закрытие слайда
Затем отпустите рычаг.
|
|
|
6.
|
Процедура сброса панорамной системы завершена.
|
Когда инициализировать двигатель
|
1.
|
На момент изготовления.
|
|
2.
|
Если начальная установка стирается из-за потери питания.
|
|
3.
|
После использования ручной ручки.
|
Управление аварийной рукояткой панорамной крыши
|
1.
|
Используйте аварийную ручку панорамной крыши, чтобы закрыть и открыть панорамную крышу вручную только в следующем случае.
|
А.
|
Чтобы закрыть панорамную крышу перед вождением автомобиля в дождливую погоду
днем или на трассе, если панорамную крышу нельзя закрыть из-за
выход из строя двигателя или контроллера панорамной крыши.
|
|
|
2.
|
Метод работы
|
А.
|
Снимите верхнюю консоль
|
|
Б.
|
Вставьте аварийную рукоятку вверх в шестигранный привод
мотор панорамной крыши. Вы должны нажать достаточно сильно, чтобы отключить двигатель
схватить; иначе аварийная ручка соскользнет из-за неполной посадки
в моторе.
|
|
С.
|
Осторожно поверните аварийную ручку по часовой стрелке, чтобы закрыть панорамную крышу.
|
|
Д.
|
После закрытия панорамной крыши поверните ручку назад и
вперед, когда вы снимаете инструмент с двигателя, чтобы убедиться, что муфта двигателя
возобновляет.
|
|
Э.
|
Вместо аварийной рукоятки можно использовать шестигранную головку на 5 мм с рукояткой типа «Спидер».
|
|
•
|
Не используйте электроинструменты для управления панорамной крышей.
Возможно повреждение компонентов.
|
|
|
Компоненты
1. Каркас панорамной крыши2. Узел рычага наклона3. Стекло4. Ветровой дефлектор 5. Переднее стационарное стекло6. Мотор7. Сборка рельса механизма8. Ударная поперечина в сборе9. Металлический лист E.M.C10. Санру...
Замена
Замена наружного зеркала заднего вида в сборе
•
Поддевая плоской отверткой, оберните ее
защитную ленту и наклейте защитную ленту вокруг ...
Дополнительная информация:
Hyundai Tucson (NX4) 2022-2023 Руководство по эксплуатации: Дистанционный ключ
Ваш HYUNDAI использует дистанционный ключ,
используется для блокировки или разблокировки дверей водителя и
двери пассажира или дверь багажного отделения.
1 дверной замок
2 двери разблокировать
3 Задняя дверь открыта (при наличии)
4 Паника
Запирание автомобиля
1. Закройте все двери, капот и заднюю дверь.
2. Нажмите кнопку блокировки двери 1 ...
Hyundai Tucson (NX4) 2022-2023 Руководство по эксплуатации: Подзарядка аккумулятора
По зарядному устройству
Ваш автомобиль имеет необслуживаемый,
батарея на основе кальция.
Если аккумулятор разрядился
за короткое время (поскольку для
например, фары или интерьер
огни остаются включенными, пока автомобиль
не используется), перезарядите его медленным
зарядка (струйка) на 10...
Компоненты панорамной крыши и расположение компонентов
Процедуры ремонта зеркал
